Датчик температуры охлаждающей жидкости (ДТОЖ) обычно устанавливается в системе охлаждения двигателя, чаще всего в блоке цилиндров или в корпусе термостата. Его точное размещение влияет на точность измерения температуры и скорость реакции системы управления двигателем.
Оптимальное расположение – в местах с максимальным потоком охлаждающей жидкости, где температура стабильно отражает текущие параметры работы двигателя. Например, на современных моделях датчик часто монтируется рядом с выпускным каналом термостата, что обеспечивает оперативное считывание изменений температуры при переходе двигателя из холодного в рабочий режим.
Неправильный монтаж датчика может привести к задержке в передаче данных, что влияет на эффективность работы системы впрыска топлива и вентилятора охлаждения. В отдельных случаях датчик устанавливается в головке блока цилиндров, что позволяет фиксировать температуру на наиболее нагреваемой части двигателя.
При замене или диагностике датчика важно учитывать модель автомобиля и схему системы охлаждения, так как точка установки может различаться в зависимости от конструкции мотора и типа охлаждения (жидкостное или воздушное).
Где обычно устанавливается датчик температуры охлаждающей жидкости в двигателе

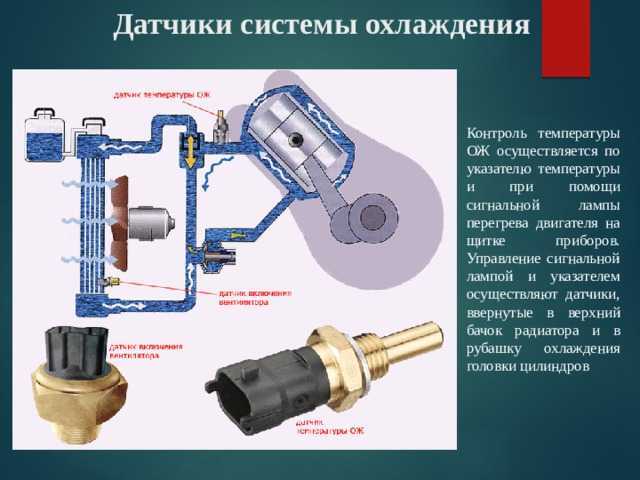

Датчик температуры охлаждающей жидкости располагается в зоне, где происходит точное измерение температуры антифриза для корректной работы системы управления двигателем. Чаще всего он устанавливается в корпусе термостата, который находится на выходе охлаждающей жидкости из блока цилиндров. Такое расположение обеспечивает быстрый и точный замер температуры жидкости перед поступлением в радиатор.
В некоторых моделях датчик монтируется непосредственно в головке блока цилиндров или в блоке двигателя, в местах с интенсивным тепловым воздействием, что позволяет фиксировать температуру на ранних этапах нагрева. Установка в этих точках обеспечивает оперативное управление подачей топлива и регулировку зажигания.
Крепление датчика осуществляется через резьбовое соединение с герметичной прокладкой, чтобы исключить утечку охлаждающей жидкости. На современных двигателях часто применяются датчики с электрическими разъемами для упрощения замены и подключения к ЭБУ.
Правильный выбор места установки важен для предотвращения ошибок в показаниях, вызванных локальными перепадами температуры, и для своевременного включения системы охлаждения и вентилятора радиатора.

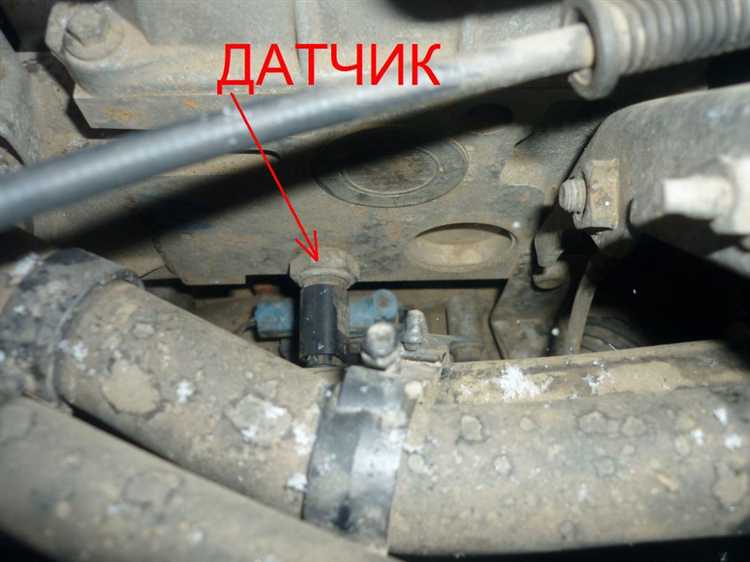

Как определить точное местоположение датчика в разных моделях автомобилей
Расположение датчика температуры охлаждающей жидкости зависит от конструкции двигателя и производителя. Чтобы найти датчик, важно учитывать особенности конкретной модели и тип силового агрегата.
- На большинстве бензиновых двигателей датчик устанавливается на корпусе термостата или вблизи него. Термостат обычно находится на патрубке радиатора, соединяющем двигатель с радиатором.
- В дизельных двигателях датчик часто монтируется в головке блока цилиндров или на блоке двигателя рядом с водяной рубашкой.
- В современных турбированных двигателях датчик может располагаться рядом с выпускным коллектором или в зоне патрубков интеркулера, что требует внимательного осмотра.
Для точного определения места установки датчика рекомендуется:
- Изучить сервисную документацию и руководство по ремонту конкретной модели – в них приводятся схемы расположения датчиков.
- Использовать онлайн-форумы и базы данных автолюбителей, где есть опыт по вашей модели автомобиля.
- Визуально осмотреть двигатель с разных сторон, обращая внимание на места соединения патрубков охлаждения и корпуса термостата.
- Если есть доступ к диагностическому оборудованию, проверить сигнал датчика для определения его точного положения.
При поиске датчика важно учитывать, что он может иметь разную форму и количество контактов, что также зависит от модели и года выпуска автомобиля.
Влияние расположения датчика на показания температуры и работу двигателя
Датчик температуры охлаждающей жидкости устанавливается в местах с максимальным потоком охлаждающей жидкости для точного измерения. Чаще всего его размещают в рубашке охлаждения блока цилиндров или возле термостата. Если датчик установлен слишком близко к впускному коллектору или в зоне с застойной жидкостью, показания будут заниженными, что приводит к позднему срабатыванию системы управления двигателем.
Неверное расположение датчика влияет на работу ЭБУ: двигатель может работать на обогащённой или обеднённой смеси, что ухудшает экономичность и увеличивает выбросы. При слишком раннем или позднем включении вентилятора охлаждения из-за неправильных данных увеличивается риск перегрева или избыточного охлаждения, что негативно отражается на ресурсе двигателя.
Оптимальная установка датчика – вблизи выхода охлаждающей жидкости из блока цилиндров, где температура стабильно отражает тепловой режим двигателя. При замене датчика необходимо учитывать заводские рекомендации по месту установки, поскольку изменение положения без соответствующей калибровки блока управления приводит к ошибкам в показаниях и нарушению работы систем впрыска и зажигания.

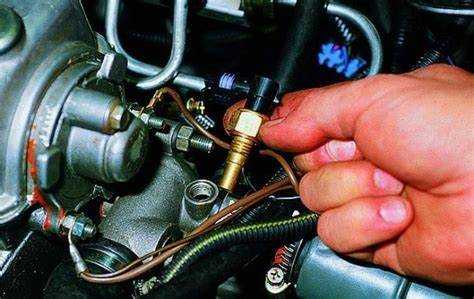

Как добраться до датчика для проверки или замены своими руками
Для доступа к датчику температуры охлаждающей жидкости сначала нужно определить его точное расположение. Чаще всего он установлен в районе термостата или на головке блока цилиндров. В некоторых моделях – на корпусе водяного насоса или в патрубке радиатора.
Перед началом работ обязательно дождитесь полного остывания двигателя. Снимите клемму с аккумулятора, чтобы избежать короткого замыкания при работе с электрическими элементами.
Откройте капот и снимите пластиковую защиту двигателя, если она есть. Это обеспечит лучший доступ к месту установки датчика. В зависимости от модели автомобиля может понадобиться снять впускной коллектор или часть патрубков системы охлаждения, чтобы добраться до датчика.
Ослабьте хомуты и отсоедините патрубок, если датчик расположен в патрубке радиатора или на выходе термостата. При необходимости слейте часть охлаждающей жидкости в заранее подготовленную емкость, чтобы избежать проливов.
Отключите разъем проводки датчика, аккуратно нажав на фиксатор. Для выкручивания датчика используйте подходящий гаечный ключ или специальный съемник с тонким профилем. При замене не забудьте смазать резьбу герметиком или использовать новую уплотнительную прокладку.
Сборку выполняйте в обратном порядке. После установки нового или проверенного датчика заполните систему охлаждения жидкостью, выпустите воздух через краник или систему вентиляции и проверьте отсутствие подтеков.
Признаки неправильного расположения или неисправности датчика температуры
Если датчик температуры охлаждающей жидкости установлен неверно или неисправен, показания могут резко отличаться от реальной температуры двигателя. Один из признаков – постоянное завышенное или заниженное значение температуры на приборной панели, которое не изменяется при прогреве двигателя.
Другой симптом – нестабильная работа двигателя, включая повышенный расход топлива и проблемы с запуском, особенно на холодном моторе. Это связано с некорректными сигналами от датчика к блоку управления, из-за чего система неправильно регулирует смесь и время зажигания.
Если датчик расположен в месте с плохой теплопередачей, например, слишком далеко от потока охлаждающей жидкости, он будет передавать запаздывающие или искажённые данные, что приводит к позднему срабатыванию вентиляторов или к отключению аварийных сигналов перегрева.
Появление ошибок в диагностической системе (ошибки P0115-P0119) часто указывает на неисправность датчика или его неправильное подключение. Резкое колебание температуры при движении на холостом ходу или при нагрузке – еще один повод проверить расположение и состояние датчика.
Рекомендуется использовать мультиметр для проверки сопротивления датчика при разных температурах и сравнивать результаты с заводскими характеристиками. При сомнениях стоит проверить герметичность посадочного места и целостность проводки.
Особенности установки датчика температуры при ремонте и замене деталей системы охлаждения
При замене датчика температуры охлаждающей жидкости необходимо соблюдать точное расположение, предусмотренное конструкцией двигателя. Чаще всего датчик устанавливается в блоке цилиндров или на корпусе термостата, где обеспечивается контакт с охлаждающей жидкостью для корректного измерения температуры.
Перед монтажом нового датчика нужно очистить резьбовую часть посадочного места от загрязнений и старого герметика. Использование герметика допускается только при указании производителя, чтобы избежать утечек и обеспечить герметичность соединения.
Рекомендуется проверять состояние уплотнительного кольца или прокладки, при необходимости заменять их на новые, изготовленные из материала, устойчивого к воздействию антифриза и температурным колебаниям.
При вкручивании датчика необходимо использовать момент затяжки, указанный в технической документации автомобиля. Перетягивание может привести к повреждению резьбы или корпуса датчика, недостаточная затяжка – к протечкам и неправильным показаниям.
После установки следует проверить электрические соединения на надежность и отсутствие коррозии, так как плохой контакт вызывает сбои в работе системы управления двигателем и приборной панели.
При ремонте системы охлаждения важно учитывать, что датчик температуры должен быть защищен от механических повреждений и вибраций. В некоторых случаях рекомендуется использовать дополнительные крепления или защитные кожухи.
После монтажа нового датчика следует выполнить проверку корректности показаний с помощью диагностического оборудования или мультиметра, чтобы убедиться в правильной работе датчика до запуска двигателя.
Вопрос-ответ:
Где именно находится датчик температуры охлаждающей жидкости в двигателе?
Обычно датчик температуры охлаждающей жидкости устанавливается вблизи термостата или в головке блока цилиндров двигателя. Его задача — фиксировать температуру жидкости, проходящей через систему охлаждения, и передавать данные на приборную панель или в электронный блок управления двигателем. Точное расположение зависит от марки и модели автомобиля. Например, на некоторых моделях он может быть установлен прямо в корпусе термостата, а на других — в патрубке возле радиатора.
Можно ли самостоятельно заменить датчик температуры охлаждающей жидкости, если он неисправен?
Да, в большинстве случаев замена датчика возможна без обращения в сервис. Процедура включает отключение аккумулятора, слив части охлаждающей жидкости и откручивание неисправного датчика. Затем устанавливается новый, заливается охлаждающая жидкость и проводится проверка работоспособности. Однако следует помнить, что на некоторых автомобилях доступ к датчику ограничен, и могут понадобиться специальные инструменты.
Как понять, что датчик температуры охлаждающей жидкости работает неправильно?
О неисправности датчика могут свидетельствовать несколько признаков. Один из них — неверные показания температуры на панели приборов: например, стрелка постоянно находится в крайнем положении или не двигается вовсе. Также возможны трудности с запуском двигателя, повышенный расход топлива и включение вентилятора охлаждения при холодном двигателе. Электронная диагностика часто помогает точно определить проблему.
Почему важно знать, где установлен датчик температуры охлаждающей жидкости?
Знание точного места установки датчика полезно при выполнении диагностики, проверке системы охлаждения и замене элементов. Это может сэкономить время при ремонте и упростить обслуживание. Кроме того, понимание расположения компонентов помогает быстрее выявить утечки или нарушения в работе системы.
От чего зависит точное местоположение датчика в разных автомобилях?
Положение датчика определяется конструктивными особенностями двигателя и системы охлаждения. Производители размещают его там, где можно получить наиболее точные данные о температуре жидкости — это может быть головка блока цилиндров, выпускной коллектор или корпус термостата. Также учитываются особенности компоновки подкапотного пространства и необходимость простого доступа для обслуживания.
