Деревянные столбы нередко требуют увеличения высоты при изменении конструктивных параметров навесов, заборов, террас или хозпостроек. Увеличение высоты возможно как временно, так и на постоянной основе, но выбор метода зависит от назначения столба, уровня нагрузок и условий эксплуатации (улица, влажность, давление от перекрытий и т.д.).
Если столб испытывает значительные вертикальные нагрузки, рекомендуется использовать наращивание встык с металлическими накладками. Для этого торцы скрепляют прямыми пластинами толщиной от 3 мм, фиксируя их болтами с шайбами, не менее чем в трёх точках с каждой стороны. Применяются доски той же породы дерева, что и основной столб, чтобы избежать неравномерной деформации.
Для ограждений и ненагруженных элементов подходит метод врезки шип-паз с последующим склеиванием столярным клеем (например, полиуретановым или эпоксидным). Шип должен быть не менее 80 мм длиной, глубина паза – 70% толщины столба. После сборки узел дополнительно фиксируют струбцинами на 24 часа до полного высыхания.
В условиях повышенной влажности или при временных работах допустимо использовать металлические муфты или гильзы, которые охватывают соединение по периметру. Такие элементы выбирают с антикоррозийным покрытием. Внутрь соединения может быть залита полиуретановая монтажная пена или битумная мастика для герметизации.
При любом методе обязательна проверка вертикали уровнем и защита узла от осадков: применяют обмазочную гидроизоляцию, рубероидные прокладки или металлические козырьки. В уличных условиях торцы необходимо пропитать антисептиком и закрыть от влаги, особенно при использовании клеевых соединений.
Как выбрать метод наращивания в зависимости от назначения столба

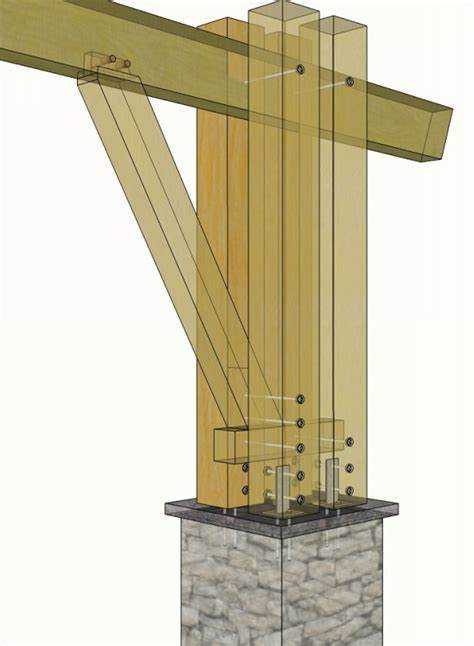

Выбор способа наращивания зависит от функциональной нагрузки столба. Если столб используется как опора для кровли, важно обеспечить максимальную прочность соединения. Для этого применяют врезку шип-паз с дополнительным креплением шпильками или болтами. Такой метод исключает смещение при вертикальных нагрузках и обеспечивает устойчивость всей конструкции.

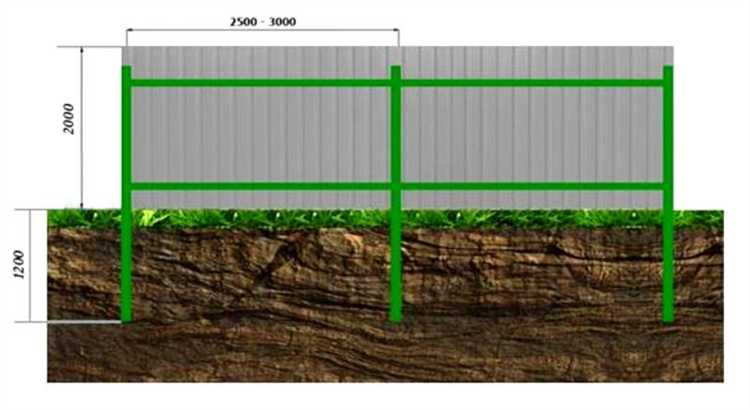

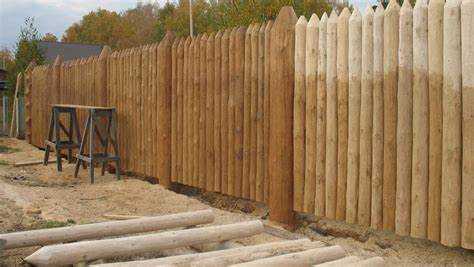

При наращивании столбов, служащих элементами забора, достаточно соединения «внахлёст» с металлическими пластинами. Здесь приоритет – стойкость к боковым нагрузкам и атмосферным воздействиям. Для повышения долговечности соединения рекомендуется применять антикоррозийную обработку крепежа и прокладку из герметика между соединяемыми поверхностями.
Если столб служит элементом интерьера или временной конструкции, допустимо использование упрощённых методов, например, соединения на металлических уголках. Однако важно учитывать визуальное восприятие – стык должен быть незаметен. Используют шпаклёвку по дереву и маскировку отделочными элементами.
При работе с несущими столбами в банях или навесах важно учитывать воздействие влаги. Здесь применяют соединение с врезкой и скрытым стальным штифтом, чтобы сохранить геометрию при усадке древесины. Все контактные поверхности обрабатывают антисептиком и влагостойким клеем.
Подготовка торцов для соединения: торцевание, выравнивание, сушка
Перед наращиванием деревянного столба необходимо обеспечить плотное и стабильное соединение. Первый этап – торцевание. Срез выполняется строго перпендикулярно оси столба. Для этого используют торцовочную пилу с жёсткой направляющей или стусло с пилой. Отклонение не должно превышать 1 мм на 100 мм ширины среза.
После торцевания следует выравнивание. Поверхность шлифуют до получения гладкой плоскости без перепадов и заусенцев. Применяется шлифмашина с абразивом зернистостью P80–P120. Важно устранить микросколы и смоляные выступы, мешающие плотному прилеганию деталей.
Последний этап – сушка. Торцы сушат минимум 48 часов при температуре 18–22 °C и влажности воздуха не выше 60 %. Материал устанавливают вертикально, чтобы избежать коробления. Допустимая остаточная влажность древесины – не выше 12%. Перед склеиванием поверхность торца протирают ацетоном или спиртом для удаления пыли и смолы.
Соединение столбов встык с использованием накладок
Для надставки деревянного столба встык применяют металлические или деревянные накладки, фиксирующие оба элемента снаружи. Метод актуален при необходимости увеличения высоты стоек, опорных балок, лаг или заборных столбов.
- Перед соединением торцы столбов выравниваются и обрабатываются антисептиком.
- Для прочности соединения используются две накладки с противоположных сторон. Оптимальная длина накладки – не менее трёх диаметров сечения столба.
- Металлические накладки: толщина не менее 4 мм, материал – оцинкованная сталь. Крепление болтами М10–М12 с шайбами, шаг – 150–200 мм. Болты проходят через оба столба и накладки.
- Деревянные накладки: сухая древесина, предпочтительно твердых пород. Крепление на шпильки или винтовые стяжки, склеивание допустимо при использовании влагостойкого клея.
- Рекомендуется использовать не менее 4 точек крепления с каждой стороны. В местах возможной деформации допустимо добавление третьей накладки с одной из сторон (Г-образной формы).
- Для уличных конструкций соединение защищают герметиком или битумной мастикой для предотвращения попадания влаги.
Такой способ обеспечивает достаточную несущую способность при вертикальных и умеренных боковых нагрузках, но не рекомендуется для сильно нагруженных несущих конструкций без дополнительного армирования.
Применение шипового соединения для вертикального наращивания
Шиповое соединение обеспечивает прочное и долговечное сцепление при увеличении высоты деревянного столба. Для работы потребуется ручная пила или ленточная, стамески, столярный клей, струбцины и рубанок.
Чаще всего применяют прямоугольный шип с заплечиками. Глубина посадки шипа в паз должна составлять не менее 100 мм для надёжности при вертикальной нагрузке. Толщина шипа – 1/3 толщины сечения столба. Например, при сечении 120×120 мм, оптимальные размеры шипа: толщина – 40 мм, ширина – 80–100 мм, длина – 100–150 мм.
Для изготовления шипа и паза необходимо точно разметить центр на торцах обеих деталей. После вырезания шипа и выборки паза следует произвести «сухую» сборку для проверки плотности соединения. Недопустимы люфты и перекосы. При необходимости – подгонка стамеской с регулярной проверкой прилегания.
Склеивание выполняется столярным клеем с высокой прочностью на сдвиг, например, ПВА D3 или D4. Клей наносят на обе соединяемые поверхности. Сборка осуществляется с использованием струбцин, обеспечивающих равномерное давление до полного высыхания клея (в среднем 8–12 часов при температуре 20 °C).
Дополнительную жёсткость обеспечивают деревянные нагели, проходящие через соединение перпендикулярно шипу. Их диаметр – 10–12 мм, длина – на 20–30 мм больше толщины соединения. Отверстия под нагели сверлятся после склейки, с учётом минимального отступа 30–40 мм от края.
После завершения сборки место соединения выравнивается рубанком или шлифовальной машинкой. Для защиты от влаги рекомендуется нанести антисептик и покрытие, соответствующее условиям эксплуатации (лак, масло, краска).
Использование металлических муфт и труб для усиления соединения
Металлические муфты и трубы позволяют обеспечить жёсткое и долговечное соединение при наращивании деревянного столба. Они особенно актуальны при увеличении высоты опор в конструкциях, подверженных нагрузкам и ветровому воздействию.
- Для стыковки выбирают муфты из оцинкованной или нержавеющей стали толщиной от 3 мм. Минимальная длина – 300 мм, при этом половина длины должна заходить на нижнюю часть столба, вторая – на наращиваемый участок.
- Муфту подбирают по внутреннему диаметру с зазором не более 1–2 мм от сечения столба. Для квадратных сечений используют прямоугольные металлические кожухи, сваренные по размерам.
- Перед установкой на концах столбов делают посадочную фаску (примерно 3–5 мм) для упрощения вставки. Стыки обрабатывают антисептиком и влагостойким клеем (например, полиуретановым).
- Фиксацию выполняют с помощью болтов М8–М12 с шагом установки 100–150 мм. Обязательно сверлить направляющие отверстия, чтобы избежать растрескивания древесины.
- Если используется металлическая труба, в неё предварительно вставляют столбы с обеих сторон. Внутренний диаметр трубы должен соответствовать внешнему диаметру столба с минимальным зазором.
- Для вертикального выравнивания используют уровень и клинья на этапе монтажа. После установки все зазоры заливаются монтажной пеной или эпоксидной смолой.
Такой способ увеличивает прочность соединения и позволяет столбу воспринимать изгибающие и крутящие нагрузки без деформаций.
Наращивание с помощью шпилек и болтов: порядок сверления и сборки
1. Подготовка торцов: Оба элемента – основной столб и наращиваемый сегмент – должны иметь ровные, перпендикулярные плоскости сопряжения. Допустимое отклонение – не более 1 мм по всей площади стыка.
2. Разметка отверстий: Центры отверстий наносят на обоих торцах. Рекомендуется использовать 4 шпильки диаметром 12 мм, расположенные квадратом с отступом 40–50 мм от краёв. Все оси должны совпадать строго по вертикали.
3. Сверление: Глубина каждого отверстия – не менее 100 мм в каждом сегменте. Диаметр сверла – на 1 мм больше диаметра шпильки для компенсации неровностей древесины. Использовать перовое или спиральное сверло. При сверлении контролировать перпендикулярность осей, применять направляющую штангу или станок.
4. Примерка и зачистка: После сверления – сухая сборка на шпильках без клея. Проверить стыковку, отсутствие перекосов. При необходимости – подрезка и шлифовка торцов.
5. Финальная сборка: В отверстия закладываются шпильки с посадкой на клей ПВА D3. Поверхности стыка также промазываются клеем. Элементы сжимаются стяжными болтами с большими шайбами через фанерные прокладки. Усилие затяжки – до выдавливания клея по периметру, затем выдержка под струбцинами 12–24 часа при температуре выше +10°C.
6. Усиление соединения: После высыхания дополнительно сверлятся сквозные отверстия под болты М10. Расположение – по диагонали, на расстоянии 60–80 мм от центра. Болты устанавливаются с гроверами и широкими шайбами. Затяжка производится равномерно, без перекоса, с контролем вертикальности столба.
Важно: Использовать только шпильки и болты из оцинкованной стали. Недопустимо применять резьбовые соединения без клеевого уплотнения – возникает риск расшатывания при сезонных деформациях древесины.
Герметизация стыка и защита от влаги при уличной установке
Стыковка деревянных элементов на открытом воздухе требует защиты от капиллярного подсоса влаги. Перед сборкой поверхности следует обработать антисептиком глубокого проникновения и дать полностью высохнуть.
Место соединения необходимо уплотнить. Для этого используют полиуретановый клей-герметик или бутил-каучуковую ленту. Первый вариант предпочтительнее при статичных соединениях: он заполняет микропоры и одновременно склеивает элементы. Лента эффективна при наличии небольших подвижек – например, при сезонных колебаниях влажности.
После сборки шов обрабатывают дополнительным слоем герметика. Его следует наносить с напуском не менее 5 мм на прилегающие поверхности. При этом температура воздуха должна быть от +5 °C и выше, а влажность – не более 80%.
Для защиты от атмосферных осадков стык необходимо перекрыть накладкой из оцинкованной стали или алюминия. Ширина – не менее 5 см с каждой стороны от центра шва. Крепление – на саморезы с резиновой шайбой, чтобы исключить протечки.
Завершающий этап – покрытие узла водоотталкивающим составом с УФ-стабилизатором. Оптимальный вариант – акриловая или алкидная пропитка с индексом защиты не ниже IP44.
Контроль вертикальности и устойчивости после наращивания
После соединения элементов важно сразу проверить вертикальность конструкции с помощью строительного уровня длиной не менее 1 метра. При отклонении более 2 мм на метр необходимо скорректировать положение до схватывания клея или затяжки крепежа.
Если столб усиливался механически (болтами, шпильками), после затяжки проверяется устойчивость путем лёгкого раскачивания. Наличие люфта указывает на слабый прижим соединения. В этом случае разъединяют детали, устраняют зазоры прокладками из фанеры или тонкой стали и повторно затягивают крепеж.
Для исключения перекоса по диагонали применяют отвес, подвешенный с вершины столба. Точка касания отвеса должна совпадать с его осью у основания. Смещение более 3 мм требует корректировки положения или укрепления боковыми распорками.
Если используется клеевое соединение, столб фиксируют в вертикальном положении до полного отверждения состава. Время выдержки определяется типом клея: полиуретановые – до 24 часов, эпоксидные – до 48 часов. Весь период фиксации конструкцию не нагружают.
При использовании металлических муфт или хомутов контроль вертикальности выполняется до и после затяжки. Повторная проверка исключает смещение при затягивании.
Рекомендация: при высоте столба свыше 2,5 м закрепите его временными укосами под углом 45° к основанию. Это предотвращает отклонение при внешнем воздействии до окончательного закрепления конструкции.
Вопрос-ответ:
Какой способ наращивания столба наиболее надёжен для несущих конструкций?
Для несущих конструкций чаще всего используют метод соединения с помощью металлических пластин или скоб, дополнительно закреплённых болтами. Такой способ даёт хорошую жёсткость и устойчивость. Соединение усиливается стальными накладками, которые фиксируют старую и новую часть столба с обеих сторон. Важно использовать качественный крепёж и правильно подобрать размер элементов, чтобы избежать расшатывания или перекоса.
Можно ли нарастить столб клеем и шкантами?
Да, шканты и клей применяются при наращивании столбов, особенно если конструкция не будет под большой нагрузкой. В отверстия на обоих торцах вставляют деревянные шканты, всё промазывается столярным клеем, после чего элементы соединяются. Струбцины помогают добиться плотного прилегания. Такой способ подойдёт для заборов или декоративных конструкций, но не рекомендуется для несущих балок.
Можно ли использовать шпильки при наращивании столба?
Да, шпильки — это один из способов крепления, особенно если нужно соединить элементы по оси. В столбах сверлятся сквозные отверстия, в которые вставляются шпильки, затягиваемые гайками с обеих сторон. Такой способ обеспечивает хорошую прочность и позволяет корректировать соединение при необходимости. Особенно удобно использовать его на месте, когда доступ к инструменту ограничен.
Как выбрать древесину для наращивания — обязательно ли использовать ту же породу?
Желательно использовать ту же породу древесины, чтобы избежать разницы в поведении материала при усадке, расширении или изменении влажности. Например, сосна и лиственница ведут себя по-разному при перепадах температуры. Если подобрать точно такую же древесину невозможно, стоит выбирать как можно более схожую по плотности и структуре. Также важно, чтобы она была хорошо просушена.
Как защитить соединение от влаги и гниения?
После наращивания все места соединения желательно обработать антисептиком, особенно если столб используется на улице. Дополнительно рекомендуется нанести влагостойкий герметик по шву или закрыть место соединения металлическим хомутом или декоративной накладкой. Это поможет избежать попадания воды внутрь и продлить срок службы конструкции.
