Как подключить стабилизатор ресанта 10000 правильно

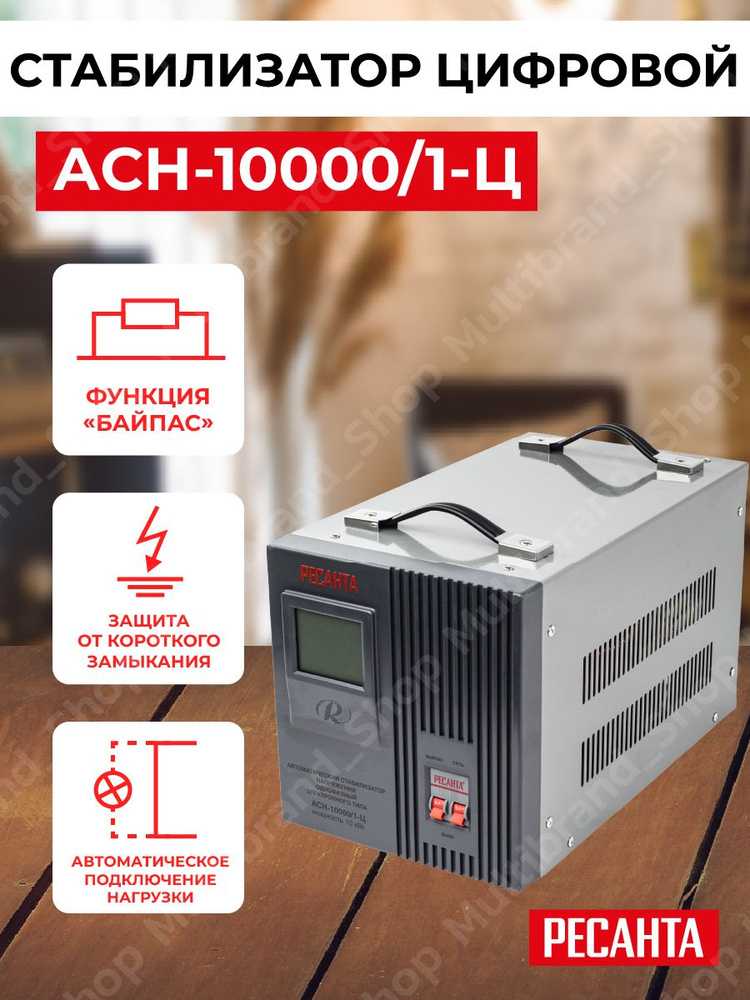

Стабилизатор напряжения Ресанта АСН-10000 предназначен для защиты бытовой и промышленной техники от перепадов напряжения в сети 220 В. Его номинальная мощность составляет 10 кВт, что позволяет подключать сразу несколько энергоёмких потребителей – электрические котлы, насосы, холодильники, стиральные машины. Правильное подключение устройства – ключ к его стабильной и безопасной работе.

Перед монтажом необходимо изучить маркировку на корпусе стабилизатора. Клеммы обозначаются как «Вход» и «Выход». На вход подаётся нестабилизированное напряжение из сети, на выход – стабилизированное питание для оборудования. Питающий кабель должен соответствовать току, указанному в паспорте устройства: для 10 кВт при 220 В подходит медный кабель сечением не менее 6 мм².

Монтаж стабилизатора осуществляется в сухом помещении при температуре от +5 до +45 °C. Устройство крепится вертикально на прочной несущей поверхности. Минимальное расстояние до стен и других объектов – 20 см. Перед подключением обязательно обесточить сеть и проверить отсутствие напряжения на проводах с помощью индикатора.

Заземление стабилизатора – обязательное требование. Клемма PE на корпусе должна быть соединена с контуром заземления медным проводом сечением не менее 4 мм². Отсутствие заземления может привести к выходу устройства из строя и созданию угрозы поражения электрическим током.

После подключения подаётся напряжение на вход, затем включается стабилизатор. Индикация на панели устройства показывает текущее входное и выходное напряжение. Если параметры в норме, можно подключать потребители к выходным клеммам. Первоначальную нагрузку рекомендуется ограничить до 50% мощности, чтобы убедиться в корректной работе прибора.

Проверка параметров электросети перед установкой стабилизатора

Перед подключением стабилизатора Ресанта 10000 необходимо зафиксировать фактические параметры питающей сети. Первым делом измеряется напряжение на входе с помощью цифрового вольтметра. В норме оно должно находиться в пределах 190–250 В, иначе эффективность стабилизатора может снижаться.

Проверка частоты сети осуществляется с помощью мультиметра с функцией измерения частоты. Номинальное значение – 50 Гц. Колебания более чем на 2 Гц могут указывать на нестабильность источника питания.

Измерьте нагрузку: определите суммарную мощность всех потребителей, которые будут подключены через стабилизатор. Если общая мощность превышает 8–9 кВт, возможна перегрузка. В таких случаях следует пересмотреть подключение или выбрать более мощную модель.

Контроль сечения проводов: убедитесь, что питающий кабель соответствует нагрузке. Для стабилизатора на 10 кВт необходимо использовать медный кабель сечением не менее 6 мм². При алюминиевой проводке допустимое сечение – от 10 мм².

Проверка заземления: обязательно наличие контура заземления с сопротивлением не выше 4 Ом. Отсутствие эффективного заземления может привести к повреждению стабилизатора и бытовой техники.

Убедитесь в отсутствии импульсных помех и скачков напряжения, используя осциллограф или анализатор качества электроэнергии. Если зафиксированы резкие выбросы – дополнительно устанавливаются сетевые фильтры.

Выбор подходящего места для монтажа стабилизатора Ресанта 10000

Монтаж стабилизатора Ресанта 10000 требует учета тепловыделения, вентиляции и удобства обслуживания. Устройство весит около 19 кг и имеет габариты примерно 380×360×200 мм, поэтому требуется прочная вертикальная поверхность на высоте не менее 0,5 м от пола.

Минимальное расстояние от стен и других объектов – 30 см с каждой стороны. Это обеспечивает свободную циркуляцию воздуха и предотвращает перегрев. Размещение рядом с отопительными приборами или в помещениях с высокой влажностью (ванные, кухни) категорически недопустимо.

Температурный режим эксплуатации – от -10 °C до +40 °C. В неотапливаемых помещениях необходимо исключить риск образования конденсата. Допустимая влажность – не выше 80% при +25 °C.

При монтаже в жилом доме следует исключить установку вблизи спальных зон – при работе вентиляторов может быть слышен умеренный шум до 50 дБ. Идеальное место – сухое техническое помещение с розеткой и возможностью безопасного подключения к щиту.

Обязательно: наличие заземления, защита от прямого солнечного света, устойчивое крепление на стену или установка на подставку из негорючего материала.

Нельзя: размещать стабилизатор на полу, внутри шкафов без вентиляции, на балконах и вблизи легко воспламеняющихся материалов.

Подготовка кабелей и схемы подключения стабилизатора

Перед подключением стабилизатора напряжения Ресанта 10000 необходимо подобрать кабель сечением не менее 6 мм² для однофазной модели при токе до 50 А. Использование кабелей меньшего сечения может привести к перегреву и снижению эффективности устройства. Допустимо использовать медные жилы категории не ниже ПВ-3 или ВВГнг-LS.

Зачистку концов жил выполняют на длину 10–12 мм, используя только специализированные инструменты. Оконцевание медных проводов обязательно гильзами НШВИ или лужением. Категорически запрещено подключать многожильный провод без обработки – это приводит к ослаблению контакта.

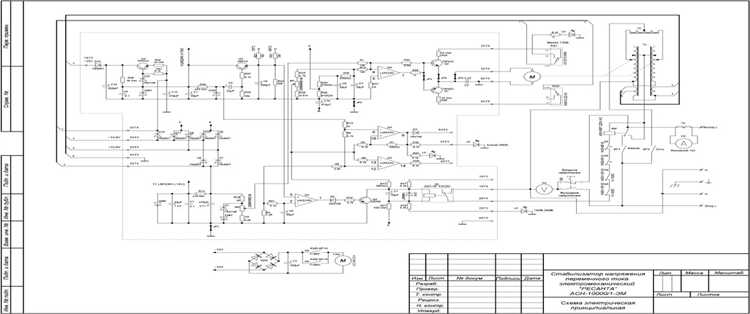

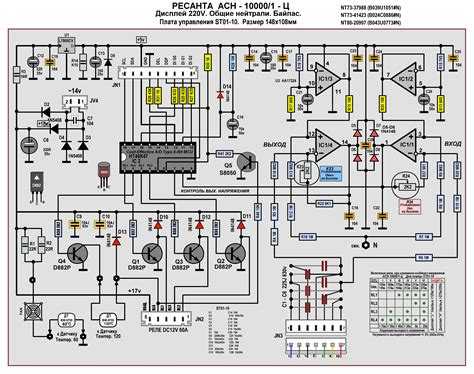

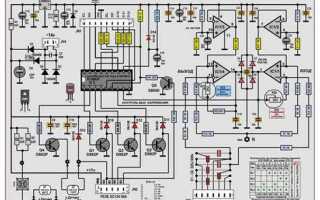

Ниже представлена типовая схема подключения стабилизатора:

При наличии автоматического выключателя на вводе стабилизатора рекомендуется использовать устройство номиналом 50 А с характеристикой «C». Обязательно соблюдение полярности подключения и отсутствие нагрузок при первом включении.

Подключение стабилизатора к входной электрической сети

Перед подключением стабилизатора Ресанта 10000 убедитесь, что номинальное напряжение на вводе соответствует 220 В, а частота – 50 Гц. При подключении используйте медный кабель с сечением не менее 4 мм² для однофазной модели, если расстояние до электрощита не превышает 10 метров. При большем расстоянии увеличьте сечение до 6 мм².

Подключение должно выполняться после вводного автомата, но до групповых автоматов распределительного щита. Это позволяет стабилизировать напряжение до его распределения по потребителям. Используйте автоматический выключатель на 50 А, соответствующий максимальному току стабилизатора при нагрузке до 10 кВт.

Фаза (L) и ноль (N) от вводного автомата подаются на клеммы «Вход» стабилизатора. Клеммы «Выход» подключаются к шине фазного и нулевого проводов, откуда напряжение поступает к потребителям. Заземление (PE) обязательно должно быть подключено к корпусу стабилизатора и объединено с контуром заземления дома.

Нельзя подключать стабилизатор через удлинители или бытовые розетки. Все соединения выполняются в распределительной коробке или непосредственно в щите. При затягивании винтовых клемм используйте динамометрическую отвертку – усилие затяжки не менее 1,5 Н·м.

После завершения монтажа проверьте правильность фазировки, целостность изоляции кабеля и отсутствие коротких замыканий. Включение стабилизатора допускается только при закрытом корпусе и подсоединённой нагрузке.

Соединение выходной линии стабилизатора с потребителями

Перед подключением убедитесь, что стабилизатор Ресанта 10000 отключён от сети. Используйте медный кабель сечением не менее 4 мм² при длине линии до 10 метров. Для большей длины увеличьте сечение в соответствии с расчётом тока нагрузки.

Выходная клеммная колодка стабилизатора обычно состоит из трёх контактов: фаза (L), ноль (N), заземление (PE). Подключайте фазный и нулевой провод строго по маркировке. Ошибка в распределении приведёт к неработоспособности или повреждению техники.

Для однофазной нагрузки общей мощностью до 10 кВт суммарный ток не должен превышать 45 А. Обязательно установите автоматический выключатель после стабилизатора, соответствующий этому току, с характеристикой C.

Категорически запрещено подключать сварочные аппараты, компрессоры и другие устройства с высоким пусковым током без согласования с производителем стабилизатора. Это приведёт к перегрузке и аварийной остановке.

Все соединения выполняйте с использованием наконечников и винтовых зажимов. Скрутки и изолента недопустимы. Заземление обязательно – используйте провод PE, соединённый с контуром заземления здания. Без этого стабилизатор не обеспечит защиту от пробоя.

Проверка правильности фазировки и заземления устройства

Перед подключением стабилизатора Ресанта 10000 необходимо убедиться в правильности фазировки и наличии надежного заземления. Неправильное подключение может привести к выходу из строя оборудования и создать угрозу безопасности.

1. Выключите вводной автомат и убедитесь, что питание на входе стабилизатора отсутствует.
2. Используйте индикатор фаз или мультиметр для определения фазного провода. Фаза должна подключаться к клемме, обозначенной в инструкции стабилизатора (обычно L или Phase).
3. Проверяйте, что нулевой провод (N) соединён с соответствующей клеммой устройства без повреждений и окисления контактов.
4. Провод заземления (PE) должен иметь надежное соединение с контурами заземления здания. Для проверки используйте тестер сопротивления заземления – показатель должен быть не выше 4 Ом.
5. После подключения проверьте, чтобы между фазой и землей не было короткого замыкания, измерив сопротивление мультиметром в режиме омметра.
6. Убедитесь, что сечение проводов соответствует рекомендациям производителя – для Ресанта 10000 минимально 6 мм² для фазного и нулевого проводов, и не менее 4 мм² для заземления.

Правильная фазировка и надежное заземление обеспечивают стабильную работу стабилизатора и предотвращают повреждения электрооборудования при перепадах напряжения.

Первые включения стабилизатора и тестирование работы под нагрузкой

После подключения стабилизатора Ресанта 10000 необходимо выполнить проверку его функционирования в условиях реальной нагрузки. Это позволит убедиться в корректной работе устройства и защитить подключенное оборудование.

1. Подключите стабилизатор к сети и включите без нагрузки. Обратите внимание на индикаторы – они должны показывать стабильное напряжение в пределах 210–230 В.
2. Плавно подключите нагрузку, начиная с электроприборов мощностью не выше 2000 Вт. Следите за реакцией стабилизатора – при превышении входного напряжения за пределы 140–260 В (зависит от модели) он должен корректно регулировать выходное напряжение.
3. Для проверки максимальной нагрузки используйте последовательно подключенные приборы с суммарной мощностью около 9000–9500 Вт, не превышая номинал стабилизатора (10000 ВА ≈ 7000 Вт активной мощности).
4. Во время теста контролируйте стабильность выходного напряжения с помощью мультиметра. Допустимые колебания не должны превышать ±10% от номинала (220 В).
5. Обратите внимание на работу вентилятора и уровень шума – при нагрузке вентилятор включается для охлаждения, и его шум должен быть равномерным, без рывков.
6. Если стабилизатор сработал в режиме защиты (автоматическое отключение), снимите часть нагрузки и повторите проверку.

• Рекомендуется не допускать включение стабилизатора под нагрузкой свыше 90% от номинала для продления срока службы.
• Регулярно проверяйте показатели напряжения в момент максимальной нагрузки для своевременного выявления отклонений.
• При первых включениях избегайте резких перепадов нагрузки, особенно при работе с электродвигателями или компрессорами.

Правильное тестирование позволяет выявить потенциальные проблемы и гарантировать стабильную работу стабилизатора в повседневных условиях.

Регулярные действия по контролю и обслуживанию стабилизатора

Проверка контактов и соединений рекомендуется проводить не реже одного раза в месяц. Необходимо убедиться, что клеммы плотно закреплены, отсутствуют признаки окисления и нагара. Для очистки контактов используйте специальные средства для электрики, избегайте механических повреждений.

Контроль температурного режима стабилизатора важен при работе с нагрузками близкими к максимальным. В норме корпус не должен нагреваться выше 45–50°C. При повышении температуры свыше 60°C требуется проверить вентиляционные отверстия и очистить от пыли.

Осмотр внутреннего состояния проводится раз в полгода с отключением устройства от сети. Визуально осмотрите плату управления на предмет потемнений, вздутых конденсаторов и других повреждений. При обнаружении дефектов обратитесь в сервисный центр.

Проверка функционирования индикаторов должна выполняться при каждом включении стабилизатора. Все световые индикаторы должны работать корректно, сигнализируя о состоянии сети и работе устройства.

Тестирование с нагрузкой рекомендуется проводить не реже одного раза в квартал. Подключите стабилизатор к типичной нагрузке и оцените стабильность выходного напряжения с помощью мультиметра. Отклонения более 5% от номинала требуют диагностики.

Регулярное обслуживание и своевременное выявление неисправностей обеспечивают надежную работу стабилизатора и продлевают срок его службы.

Вопрос-ответ:

Какие шаги нужно выполнить перед подключением стабилизатора Ресанта 10000 к электросети?

Прежде всего необходимо убедиться, что входное напряжение находится в пределах, указанных в инструкции к устройству. Затем следует отключить питание в распределительном щите, чтобы избежать поражения током. Также рекомендуется проверить состояние кабелей и розеток, а после подключить стабилизатор согласно схеме, соблюдая полярность и последовательность подключения.

Можно ли самостоятельно подключать стабилизатор Ресанта 10000 без привлечения электрика?

Если у вас есть базовые знания по электрике и опыт работы с электрооборудованием, то подключение возможно. Однако при отсутствии уверенности лучше обратиться к специалисту. Неправильное подключение может привести к повреждению устройства или даже к опасным ситуациям.

Как правильно подключить входные и выходные клеммы на стабилизаторе Ресанта 10000?

На входные клеммы подключается провод от источника питания — обычно это домашняя сеть 220 В. Важно соблюдать полярность: фазный провод к соответствующей клемме, нулевой — к нулевой. Выходные клеммы соединяются с электроприбором или распределительным щитом. Рекомендуется использовать провода с сечением, соответствующим максимальной нагрузке стабилизатора.

Какие меры предосторожности необходимо соблюдать при монтаже стабилизатора Ресанта 10000?

Во время установки нужно обязательно отключить электричество, работать в сухих условиях и использовать изолирующие инструменты. Необходимо исключить контакт оголённых проводов с металлическими поверхностями. После подключения рекомендуется проверить правильность соединений с помощью мультиметра и убедиться, что устройство включается без сбоев.

Что делать, если стабилизатор Ресанта 10000 не включается после подключения?

Первым делом нужно проверить наличие напряжения на входе и правильность подключения проводов. Если питание есть, но устройство не запускается, следует проверить предохранители и автоматические выключатели. Иногда причина кроется в внутренней защите стабилизатора, срабатывающей из-за перегрузки или короткого замыкания. В таких случаях стоит обратиться в сервисный центр.

Как правильно подключить стабилизатор Ресанта 10000 к электросети и домашнему оборудованию?

Для подключения стабилизатора Ресанта 10000 сначала отключите питание в распределительном щите. Затем подключите входные клеммы стабилизатора к фазному и нулевому проводам электросети, соблюдая полярность и рекомендации производителя. Выходные клеммы соедините с домашней электропроводкой, которая будет питать технику. После подключения убедитесь, что все соединения надежны и изолированы. Включите питание и проверьте работу стабилизатора, обращая внимание на индикаторы и отсутствие посторонних шумов.
