Эффективность электрического обогревателя напрямую зависит от точности управления температурой. Для этого используется терморегулятор – устройство, позволяющее поддерживать заданный уровень тепла без постоянного вмешательства пользователя. Правильное подключение терморегулятора не только экономит электроэнергию, но и увеличивает срок службы обогревателя.
При выборе терморегулятора необходимо учитывать тип обогревателя: масляный, конвекторный, инфракрасный или пленочный. Например, для инфракрасных обогревателей подходят модели с выносным датчиком, а для конвекторов – встроенные. Мощность терморегулятора должна соответствовать или превышать мощность обогревателя. Если мощность прибора 2000 Вт, терморегулятор должен выдерживать минимум 10 А при 220 В.
Подключение производится в разрыв фазного провода между источником питания и обогревателем. Нейтральный и заземляющий провода не проходят через терморегулятор. На клеммах устройства обязательно указываются обозначения: L – фаза, N – ноль, OUT – выход на нагрузку. Подключение выполняется с выключенным напряжением, при помощи медного кабеля сечением не менее 1,5 мм² для нагрузки до 3,5 кВт.
После подключения важно откалибровать устройство: установить нужную температуру и проверить точность срабатывания. Если используется механический терморегулятор, рекомендуется расположить его на уровне 1,5 м от пола вдали от сквозняков и прямых солнечных лучей. Цифровые модели позволяют задать точные параметры вплоть до десятых долей градуса и часто имеют таймер или режимы программирования.
Выбор подходящего типа терморегулятора для конкретной модели обогревателя
При выборе терморегулятора важно учитывать тип обогревателя: масляный, конвекторный, инфракрасный или пленочный. Для масляных моделей лучше использовать механические терморегуляторы с термобиметаллическим элементом. Они устойчивы к скачкам напряжения и не требуют внешнего питания.
Конвекторные обогреватели совместимы с электронными терморегуляторами, обеспечивающими точность до 0,1 °C. Особенно эффективно работают модели с выносным датчиком, позволяющим размещать измерительный элемент вдали от источника тепла.
Инфракрасные панели требуют терморегуляторов с возможностью зонирования и программирования. Рекомендуются устройства с недельным таймером и поддержкой нескольких температурных режимов в течение суток. Это минимизирует избыточное потребление энергии при стабильной температуре в помещении.
Для пленочных теплых полов предпочтительны терморегуляторы с датчиком температуры пола, а не воздуха. Установка моделей с ограничением максимальной температуры защитит покрытие от перегрева. Обязательна совместимость с маломощными нагрузками до 2 кВт и поддержка широтно-импульсной модуляции (ШИМ) для плавного нагрева.
Также необходимо учитывать тип подключения. Для встраиваемых в стену устройств требуется стандартная монтажная коробка 60 мм. Накладные модели подходят, если нет возможности штробить стены. При подключении к Wi-Fi или умному дому убедитесь в наличии поддержки нужного протокола (Zigbee, Z-Wave, Wi-Fi, Bluetooth).
Перед покупкой уточните мощность обогревателя. Терморегулятор должен иметь запас не менее 20% по максимальному току. Для устройств мощностью свыше 3 кВт рекомендуется установка через магнитный пускатель с управлением от термостата.

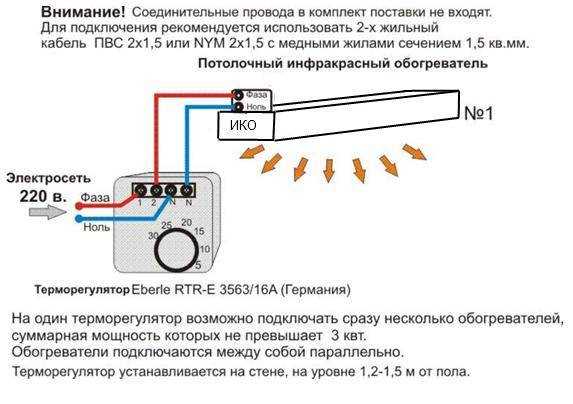

Определение способа подключения: встроенный или внешний терморегулятор
Встроенный терморегулятор монтируется непосредственно в корпус обогревателя. Его выбирают, когда важна компактность и простота управления. Такой вариант подходит для переносных и маломощных устройств (до 2 кВт), не требующих удалённого контроля. Подключение осуществляется напрямую через электрическую схему обогревателя, без дополнительных компонентов. Минус – ограниченный функционал: чаще всего только установка температуры и ручное включение/выключение.
Внешний терморегулятор подключается отдельно и управляет обогревателем через реле или контактор. Используется в системах с мощностью от 2 кВт, где требуется точное поддержание температуры, программируемые циклы или удалённый доступ. Он монтируется на стену или в электрощит и соединяется с обогревателем через силовой кабель. Необходим точный расчёт допустимой нагрузки и сечение провода. Важно учитывать совместимость по типу датчиков (например, NTC 10 кОм).
Выбор способа подключения зависит от мощности оборудования, требований к автоматизации и условий эксплуатации. Для теплых полов, промышленных помещений и систем с несколькими зонами – только внешний терморегулятор.

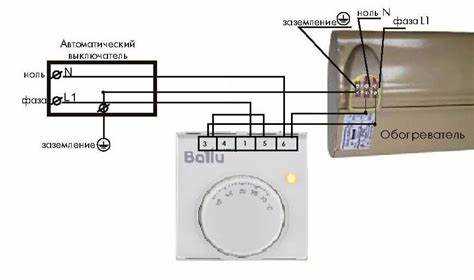

Схемы соединения терморегулятора с обогревателем и электросетью
Подключение терморегулятора к обогревателю зависит от типа устройства и особенностей электросети. Ниже приведены основные варианты схем подключения для устройств с разным принципом работы.
- Механический терморегулятор (одноканальный):
- Фаза от автомата подключается к входу терморегулятора (контакт L).
- Выход терморегулятора (контакт Lout) соединяется с фазой на обогревателе.
- Ноль от щитка напрямую подводится к обогревателю и к терморегулятору (контакт N).
- Заземление (PE) соединяется напрямую между щитом и обогревателем.
- Электронный терморегулятор с датчиком температуры:
- Фаза (L) и ноль (N) подключаются к соответствующим клеммам питания терморегулятора.
- Нагрузка (обогреватель) подключается к выходным клеммам (обычно обозначены как LOAD или OUT L/N).
- Температурный датчик подключается к специальным клеммам (SENSOR), соблюдая полярность, если указана.
- Заземляющий провод подключается напрямую к корпусу обогревателя и заземляющему контуру.
- Схема с внешним контактором (для мощных обогревателей свыше 3,5 кВт):
- Терморегулятор управляет катушкой контактора – на его выход подключается управляющее напряжение.
- Контактор замыкает цепь между фазой и обогревателем, при этом силовая часть полностью выносится за пределы терморегулятора.
- Ноль и заземление подаются напрямую на обогреватель.
- Датчик температуры подключается к терморегулятору.
При монтаже обязательно учитывать номинальный ток всех компонентов, использовать кабель соответствующего сечения (не менее 1,5 мм² для мощности до 3 кВт) и устанавливать автоматический выключатель с УЗО. При использовании термореле с потенциалом на выходе запрещается подключать его к нагрузке без согласования по току и напряжению.

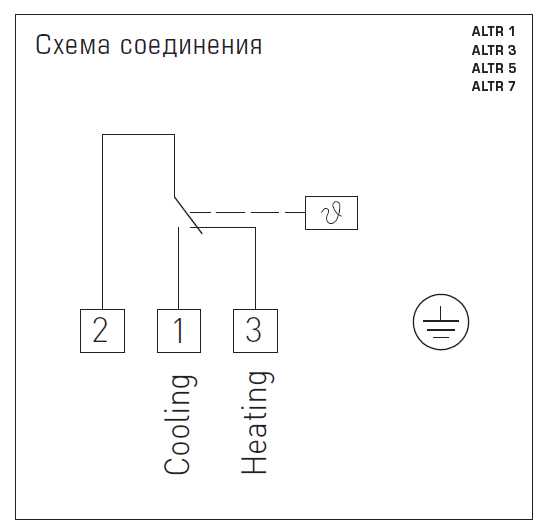

Необходимые инструменты и материалы для самостоятельного монтажа
Для корректного подключения терморегулятора к обогревателю потребуются следующие инструменты и материалы, обеспечивающие надёжность соединений и безопасность эксплуатации:
| Отвёртка с изолированной ручкой | Для монтажа клеммных соединений и крепления корпуса терморегулятора |
| Нож для снятия изоляции | Обеспечивает аккуратную зачистку проводов без повреждения жил |
| Бокорезы | Используются для укорачивания проводов перед подключением |
| Мультиметр | Необходим для проверки напряжения и целостности цепи |
| Клеммники (WAGO или винтовые) | Применяются для безопасного соединения проводов без пайки |
| Электрический кабель (медный, сечением не менее 1,5 мм²) | Подбирается по мощности обогревателя, предпочтительно с двойной изоляцией |
| Коробка распределительная | Обеспечивает удобное размещение соединений в скрытой или наружной проводке |
| УЗО или автоматический выключатель | Для защиты от перегрузок и коротких замыканий, устанавливается в щитке |
| Монтажный нож или стриппер | Для точной зачистки жил без надрезов |
| Изоляционная лента (ПВХ или термостойкая) | Для дополнительной защиты оголённых участков проводки |
Перед началом работ убедитесь в отсутствии напряжения на линии с помощью мультиметра. Все соединения должны быть выполнены с учётом сечения провода, тока нагрузки и требований ПУЭ. Подключение напрямую к сети осуществляется только при наличии заземления.
Пошаговая инструкция по установке терморегулятора в домашних условиях
Шаг 1: Отключите питание. Перед началом работы обесточьте участок электросети, к которому будет подключён терморегулятор. Проверьте отсутствие напряжения с помощью тестера.
Шаг 2: Подготовьте место установки. Выберите участок стены на высоте 0,9–1,2 м от пола, вдали от источников тепла и сквозняков. Установите подрозетник соответствующего диаметра, используя перфоратор и коронку.
Шаг 3: Проложите кабель. От распределительной коробки проложите силовой кабель (например, ВВГнг 3×2.5 мм²) до терморегулятора. От терморегулятора проложите кабель к обогревателю. Также проложите гофру для термодатчика, если он выносной. Минимальный радиус изгиба – 5 см.
Шаг 4: Подключите провода. Ориентируясь на схему на корпусе терморегулятора, подключите провода: фаза и ноль от сети – к клеммам питания, фаза и ноль к обогревателю – к выходным клеммам. Подключите провода термодатчика к соответствующим гнёздам. Используйте зачистку не более 10 мм.
Шаг 5: Установите терморегулятор в подрозетник. Закрепите устройство саморезами. Убедитесь, что провода не зажаты и не перегибаются внутри корпуса.
Шаг 6: Включите питание и проверьте работу. Подайте напряжение, установите желаемую температуру. Проверьте, отключается ли обогреватель при достижении заданного уровня. Убедитесь в надёжной фиксации всех соединений и отсутствии перегрева.

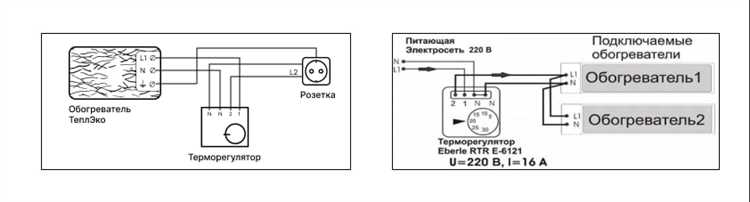

Проверка работы системы и устранение возможных неисправностей после подключения
После подключения терморегулятора к обогревателю важно выполнить проверку правильности работы системы. Это позволит убедиться в корректности установки и функционирования устройства, а также предотвратить возможные неисправности в будущем.
Шаг 1: Проверка питания и подключения
Убедитесь, что обогреватель и терморегулятор подключены к источнику питания правильно. При отсутствии питания стоит проверить подключение кабелей, а также исправность розетки. Используйте мультиметр для измерения напряжения в точке подключения.
Шаг 2: Проверка работы терморегулятора
После включения устройства настройте терморегулятор на желаемую температуру. Ожидайте несколько минут для активации. Если обогреватель не включается или не выключается при достижении заданной температуры, проверьте настройки терморегулятора и его совместимость с моделью обогревателя.
Шаг 3: Проверка отклика на изменения температуры
Измените настройки температуры на терморегуляторе и проверьте, включается ли обогреватель при понижении температуры ниже установленного значения, а также выключается ли при превышении температуры. Если обогреватель не реагирует на изменения, возможно, требуется проверка датчика температуры.
Шаг 4: Устранение неисправностей
Если система не работает должным образом, выполните следующие действия:
- Проверьте целостность кабелей и отсутствие повреждений.
- Убедитесь, что терморегулятор правильно подключен к обогревателю, а контакты надежно закреплены.
- Проверьте работу термодатчика, убедитесь, что он правильно измеряет температуру и не имеет механических повреждений.
- Проверьте настройки устройства, возможно, требуется сброс к заводским параметрам.
- Если система продолжает работать некорректно, обратитесь к специалисту для диагностики и ремонта.
Шаг 5: Проверка безопасности
После успешной настройки системы важно проверить работу устройства на предмет безопасности. Убедитесь, что обогреватель не перегревается, терморегулятор работает корректно и отключает питание при достижении заданной температуры. Протестируйте систему несколько раз, чтобы гарантировать ее надежность.
Вопрос-ответ:
Как правильно подключить терморегулятор к обогревателю?
Для подключения терморегулятора к обогревателю необходимо следовать инструкции, которая идет в комплекте с устройствами. Важно убедиться, что оба устройства отключены от электросети перед началом работы. Терморегулятор обычно подключается к розетке, а обогреватель — к терморегулятору через соответствующий разъем. После подключения нужно проверить корректность работы системы: терморегулятор должен правильно регулировать температуру, а обогреватель – включаться и выключаться в зависимости от установленных настроек.
Какие преимущества дает подключение терморегулятора к обогревателю?
Подключение терморегулятора позволяет более точно контролировать температуру в помещении, обеспечивая комфорт и экономию энергии. Это устройство автоматически регулирует работу обогревателя, включая его только тогда, когда температура в комнате опускается ниже заданного уровня. В результате расход энергии сокращается, и поддерживается стабильная температура без лишних колебаний.
Могу ли я подключить терморегулятор самостоятельно, или нужно вызывать специалиста?
Если у вас есть базовые знания в области электрики и вы уверены в своих силах, вы можете подключить терморегулятор самостоятельно. Важно следить за тем, чтобы подключение было выполнено в соответствии с инструкцией, а все соединения были надежно заизолированы. Однако, если у вас нет опыта работы с электрическими устройствами, лучше обратиться к специалисту для безопасного и корректного подключения.
Какую модель терморегулятора лучше выбрать для подключения к обогревателю?
Выбор терморегулятора зависит от типа обогревателя и ваших потребностей. Для электрических обогревателей можно использовать терморегуляторы, которые имеют соответствующую мощность и подходят для работы с таким типом оборудования. Также стоит обратить внимание на дополнительные функции, такие как программируемые режимы или возможность подключения к Wi-Fi для удаленного управления. Рекомендуется выбирать модели от известных производителей, которые обеспечат долговечность и надежность.
Как настроить терморегулятор для оптимальной работы с обогревателем?
Настройка терморегулятора обычно не вызывает сложностей. Для начала установите желаемую температуру в помещении с помощью регулировки на терморегуляторе. В некоторых моделях есть дополнительные функции, такие как выбор режима работы (например, экономичный или комфортный режим). Чтобы обеспечить оптимальное использование, рекомендуется настроить терморегулятор так, чтобы обогреватель включался при достижении температуры, близкой к комфортной, но не перегревал помещение.
Как подключить терморегулятор к обогревателю?
Для подключения терморегулятора к обогревателю необходимо сначала отключить питание устройства. Затем подключите терморегулятор к обогревателю согласно инструкции производителя. Обычно терморегулятор имеет два провода, которые подключаются к клеммам обогревателя. Важно следить за правильной полярностью проводов, чтобы избежать короткого замыкания. После подключения терморегулятора, включите обогреватель и настройте нужную температуру для комфортного использования.
Можно ли использовать терморегулятор с любым обогревателем?
Не все обогреватели могут быть совместимы с терморегуляторами. Перед подключением стоит проверить инструкцию к обогревателю, чтобы убедиться, что устройство поддерживает работу с терморегулятором. Некоторые модели обогревателей уже имеют встроенные терморегуляторы, и в таких случаях подключение внешнего устройства не требуется. Если ваш обогреватель не имеет такой функции, важно выбрать терморегулятор, подходящий по мощности и типу подключения к вашему обогревателю. Лучше всего проконсультироваться с продавцом или специалистом для подбора подходящего устройства.
