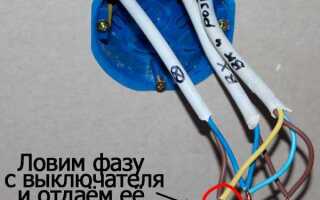

Как подсоединить провода к розетке

Подключение розетки требует точного соблюдения цветовой маркировки и правил электромонтажа. В жилых помещениях обычно используется трёхжильный кабель с жилами: фаза (L) – коричневая или чёрная, ноль (N) – синяя, заземление (PE) – жёлто-зелёная. Игнорирование этой маркировки может привести к короткому замыканию или поражению электрическим током.

Перед началом работ необходимо отключить питание на распределительном щите и убедиться в отсутствии напряжения с помощью индикаторной отвёртки. Для работы потребуется: розетка с заземлением, отвёртка с плоским и крестообразным шлицем, нож или стриппер для зачистки изоляции, а также контроль напряжения.

Внутри розетки зажимы обычно обозначены латинскими буквами. L – фаза, подключается к боковому контакту. N – ноль, подводится к противоположному боковому зажиму. PE – заземление, подключается к центральному винтовому контакту. Жилы необходимо зачистить на 10–12 мм, скрутки недопустимы – только жёсткая фиксация в клеммах.

После подключения проводов корпус розетки закрывается, а крепление устанавливается в монтажную коробку с выравниванием по уровню. Финальный этап – включение автомата и проверка работы устройства. При малейших сомнениях рекомендуется проконсультироваться с квалифицированным электриком.

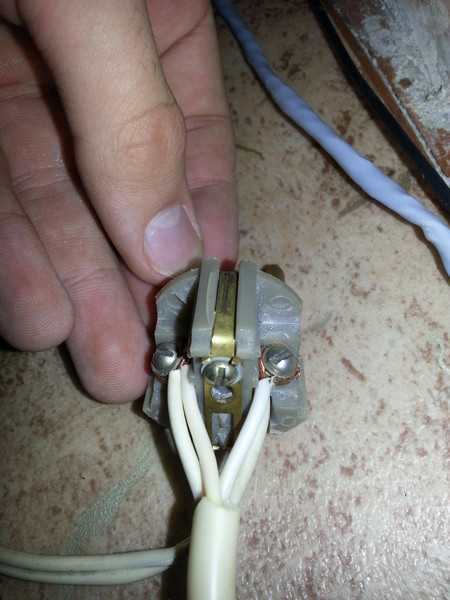

Как определить фазу, ноль и заземление в проводке

Для точного определения проводов потребуется тестер (мультиметр) и индикаторная отвертка. Перед началом работ отключают питание на щитке и убеждаются в его отсутствии, после чего включают питание для замеров.

Индикаторная отвертка позволяет быстро определить фазу – она загорается при касании к оголённому фазному проводу. Если светодиод не светится, провод – либо ноль, либо заземление. Для их различения используют мультиметр в режиме измерения переменного напряжения.

Касаются щупами двух проводов:

• Фаза – ноль: напряжение около 220 В.
• Фаза – заземление: также около 220 В.
• Ноль – заземление: напряжение близко к 0 В (до 5 В при нормальной системе).

Если отсутствует цветовая маркировка, используют результаты замеров:

• Провод, при касании к которому загорается индикатор – фаза.
• Из оставшихся двух, тот, что показывает минимальное напряжение относительно фазного – ноль.
• Оставшийся – заземление.

Цветовая маркировка по ГОСТ:

• Фаза – коричневый или чёрный
• Ноль – синий
• Заземление – жёлто-зелёный

При отсутствии уверенности в распиновке желательно обратиться к электрику. Ошибки в определении могут привести к поражению током или короткому замыканию.

Как выбрать подходящий тип розетки под конкретную проводку

При алюминиевой проводке выбирают розетки с винтовыми зажимами. Они обеспечивают стабильный контакт даже при деформации мягкого алюминия. Контактные группы должны быть латунными или бронзовыми – стальные элементы приводят к нагреву и ослаблению соединения.

Для медной проводки подходят как винтовые, так и безвинтовые (зажимные) розетки. Последние удобны при использовании многожильных проводов, особенно в распределительных системах с высокой плотностью подключения.

Сечение провода определяет максимально допустимую нагрузку. При использовании провода сечением 1,5 мм² допустима розетка на 10 А, для сечения 2,5 мм² – розетка на 16 А. Номинал розетки не должен превышать допустимую токовую нагрузку проводки.

Для проводки, выполненной кабелем типа ВВГ или NYM, выбирают розетки с глубокими монтажными коробками и усиленной фиксацией. Встроенные модели предпочтительнее накладных в кирпичных и бетонных стенах – они обеспечивают лучшую защиту контактов и эстетичность установки.

Влажные помещения требуют розеток с уровнем защиты не ниже IP44. При открытой проводке применяют накладные модели с кабельным вводом и зажимными герметиками. Установка на деревянные основания требует использования негорючих подрозетников и обязательного заземления.

Как обесточить участок сети перед подключением розетки

Перед началом работ необходимо полностью исключить подачу напряжения на проводку, к которой будет подключаться розетка. Ошибка на этом этапе может привести к поражению электрическим током или короткому замыканию.

1. Откройте распределительный щит и найдите автоматический выключатель, питающий нужную группу. Обозначения обычно подписаны: «розетки кухня», «комната 1» и т.д.
2. Переведите рычаг автомата в нижнее положение (выключено). Для надежности отключите также УЗО или вводной автомат, если не уверены, какой именно автомат отвечает за нужный участок.
3. После отключения подождите 10–15 секунд, чтобы убедиться, что автомат не возвращается в исходное положение (признак неисправности или перегрузки).
4. Если индикатор показывает напряжение, вернитесь к щиту и проверьте правильность отключения автомата. Повторно проверьте маркировку и отключите соседние автоматы при необходимости.
5. После полной уверенности в отсутствии питания проверьте индикатором обе жилы провода – фазу и ноль. В старых проводках встречаются перепутанные подключения.

Никогда не начинайте подключение розетки, полагаясь только на визуальное отключение автомата. Индикация отсутствия напряжения – обязательное подтверждение безопасности.

Как зачистить и подготовить провода к подключению

Перед зачисткой отключите питание на щитке. Проверьте отсутствие напряжения тестером.

Используйте стриппер или бокорезы с острыми кромками. С кабеля снимите наружную изоляцию на 4–6 см, не повреждая внутренние жилы. Работайте аккуратно, не режьте глубоко.

Жилу зачищайте на длину 10–12 мм. Для многожильного провода скрутите жилы плотной спиралью по часовой стрелке. Для одножильного – избегайте изгибов и заусенцев. Не допускайте повреждений токопроводящей части – это ослабит контакт и приведёт к нагреву.

Оксидную плёнку с алюминиевых жил снимите мелкой наждачной бумагой. После этого обработайте жилы токопроводящей пастой, если используется алюминий или комбинированные соединения.

Перед подключением проверьте, чтобы провода были сухими и чистыми. Повреждённые жилы или изоляцию замените. Не используйте провода с микротрещинами – это риск возгорания.

Как подключить провода к клеммам розетки по цветам

Ноль имеет синий или голубой цвет. Его подсоединяют к клемме с маркировкой N. При отсутствии обозначений – к левому контакту, ориентируясь по положению заземления.

Заземляющий провод жёлто-зелёный. Он всегда подключается к центральной клемме с символом заземления или обозначением PE. При монтаже без заземления этот контакт остаётся незадействованным.

Провода зачищают на 10–12 мм. Медные жилы плотно вставляют в клеммы, фиксируя винтом или зажимом. Недопустим люфт или частичный контакт. Повреждённую изоляцию заменяют перед подключением.

Как правильно зафиксировать розетку в монтажной коробке

Перед установкой розетки убедитесь, что монтажная коробка соответствует ее габаритам и глубине. Розетка должна плотно входить в коробку без зазоров, чтобы обеспечить надежное крепление.

Для фиксации используйте винты, идущие в комплекте с розеткой. Вкручивайте их равномерно, контролируя, чтобы розетка не смещалась и не наклонялась. Излишнее усилие при затягивании винтов может повредить корпус или коробку.

Если монтажная коробка пластиковая, обращайте внимание на состояние резьбы. При повреждении резьбы применяйте специальные пластиковые дюбели или ремонтные вставки.

При установке розеток с защитными рамками убедитесь, что рамка плотно прилегает к поверхности стены и не вызывает смещения корпуса розетки. Это предотвращает люфт и обеспечивает долговечность соединения.

После фиксации проверьте устойчивость розетки – корпус не должен шататься при легком нажиме. Если присутствует люфт, открутите винты, скорректируйте положение и закрепите снова.

Для дополнительной защиты можно использовать монтажную пену или герметик вокруг монтажной коробки, если она установлена в пустотелую стену. Это снижает вибрации и защищает от попадания влаги.

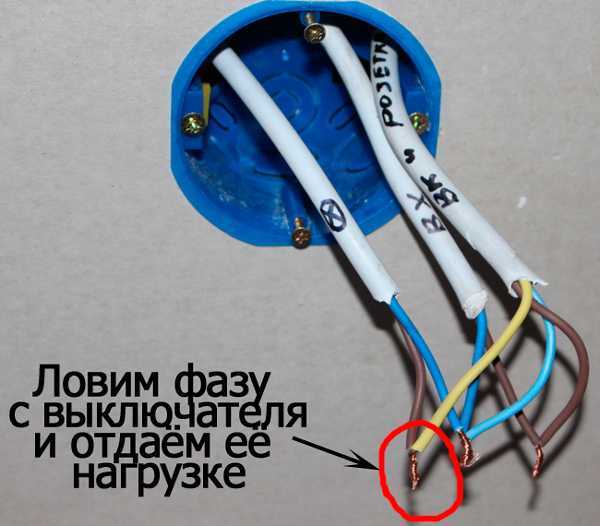

Как проверить работу розетки после подключения

Проверка розетки после подключения необходима для подтверждения правильности монтажа и безопасности эксплуатации.

1. Отключите питание на щитке, затем включите обратно. Это обеспечит безопасность во время проверки.
2. Используйте индикаторную отвёртку или тестер напряжения для проверки наличия фазы:
• Проверьте фазный контакт – индикатор должен загореться или тестер показать напряжение около 220 В.
• Проверьте нулевой и заземляющий контакты – напряжение между нулём и заземлением должно отсутствовать или быть минимальным (до 5 В).
3. Проверьте правильность подключения проводов мультиметром в режиме измерения сопротивления или целостности цепи:
• Между фазой и нулём должно быть примерно 220 В переменного тока.
• Между фазой и заземлением – также около 220 В.
• Между нулём и заземлением напряжение отсутствует.
4. Подключите нагрузку (например, лампу или зарядное устройство) к розетке и убедитесь, что устройство работает стабильно.
5. Осмотрите розетку на предмет нагрева после 5–10 минут работы под нагрузкой. Отсутствие нагрева – признак правильного подключения и надежного контакта.

Если при проверках обнаружены отклонения от указанных параметров, следует повторно проверить соединения и исправить ошибки, чтобы избежать рисков поражения электрическим током и повреждения оборудования.

Вопрос-ответ:

Какие инструменты нужны для подключения проводов к розетке?

Для подключения проводов к розетке понадобятся отвертка (обычно крестовая), плоскогубцы или кусачки для зачистки проводов, а также индикатор напряжения, чтобы убедиться в отсутствии электричества перед началом работы. Наличие тестера также поможет проверить правильность подключения.

Как определить, какой провод какой в розетке: фаза, ноль и земля?

Фазовый провод обычно коричневого или красного цвета, нулевой – синего, а земля – зелёно-жёлтого. Если цвета не соответствуют стандарту, нужно использовать индикатор напряжения, чтобы найти фазу, и тестер для проверки целостности нулевого и заземляющего проводов.

Что делать, если при подключении розетки провода слишком короткие?

Если провода не доходят до клемм розетки, можно аккуратно удлинить их с помощью специальных клемм или соединительных гильз, тщательно изолируя места соединения. При этом важно использовать провода того же сечения, чтобы избежать перегрева и обеспечить безопасность.

Как правильно закрепить провода в розетке, чтобы обеспечить надежный контакт?

Провода нужно зачистить на нужную длину, вставить в клеммы так, чтобы оголённая часть полностью входила под винты, и надежно затянуть винты отверткой. Слишком сильное затягивание может повредить провод, а слабое — привести к плохому контакту и искрению.

Можно ли подключать розетку без отключения электроэнергии в щитке?

Ни в коем случае нельзя выполнять монтаж без предварительного отключения питания. Даже если кажется, что розетка не работает, напряжение может присутствовать, что создаёт опасность поражения электрическим током. Всегда отключайте автомат в щитке и проверяйте отсутствие напряжения индикатором перед началом работ.
