Сборка собственного экструдера – это возможность не только сэкономить, но и адаптировать конструкцию под конкретные задачи: печать пластиковых изделий, производство филамента или переработку отходов. В отличие от промышленных решений, самодельный экструдер позволяет выбрать конструкционные материалы, систему нагрева и подачу с учетом доступных ресурсов.
Для базовой конструкции потребуется корпус из стального уголка или алюминиевого профиля, резьбовая шпилька М8–М12 в качестве толкателя, электродвигатель от стиральной машины или шуруповерта, а также насадка-сопло, выполненная из латунного фитинга. В качестве нагревательного элемента подойдет нихромовая проволока, обмотанная вокруг металлической трубы, с термоизоляцией из стеклоткани или минеральной ваты.
Контроль температуры – ключевой элемент. Используется термопара типа K с контроллером на базе Arduino или китайского модуля W1209. Рекомендуется обеспечить стабилизацию температуры в пределах ±5°C, особенно при работе с ПЛА или АБС. Без этого качество экструзии сильно страдает.
Материал для загрузки – переработанный пластик (например, бутылки ПЭТ), предварительно нарезанный на ленты или дробленый в гранулы. Обязательное условие – тщательная сушка перед подачей в зону нагрева, иначе влага приведет к пористости экструзии.
Даже при минимальных затратах возможна сборка экструдера, выдающего стабильную нить диаметром 1,75–3 мм с допуском до ±0,1 мм. Это достигается путем калибровки скорости подачи и температуры, а также установки сменных сопел различного диаметра.
Выбор типа экструдера для конкретных задач
При создании самодельного экструдера важно определить, какие материалы планируется использовать и какие параметры изделия критичны. Для переработки ПЭТ, ПП или ПЭНП достаточно шнекового экструдера с диаметром 16–25 мм и длиной шнека не менее 10 диаметров. При этом предпочтителен одношнековый вариант: он проще в изготовлении и обслуживании.
Если задача – производство изделий с высокой точностью, например, 3D-печать филамента, потребуется экструдер с прецизионной подачей. В этом случае стоит использовать шнек с изменяемым шагом и тщательно контролируемым нагревом по зонам. Для обеспечения стабильной температуры критична установка термопар и ПИД-регулятора.
Для переработки пластика с загрязнениями, как в случае с переработкой бытовых отходов, оправдан выбор поршневого экструдера. Он менее чувствителен к инородным включениям, но уступает шнековому по равномерности подачи.

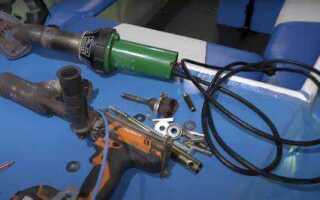

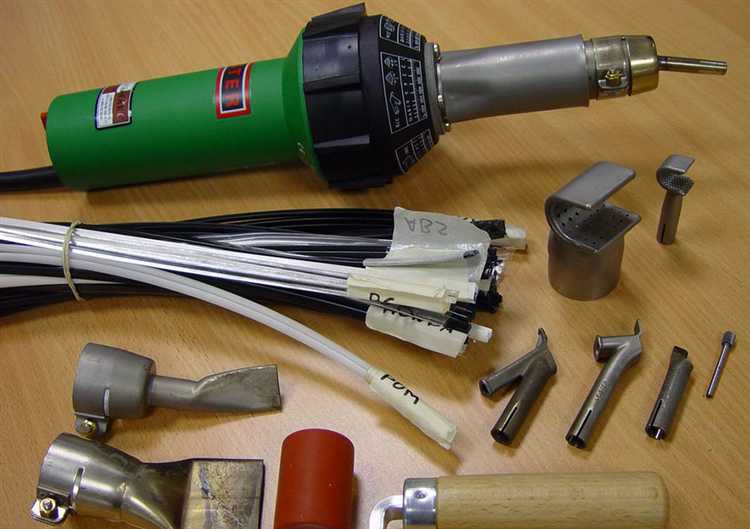

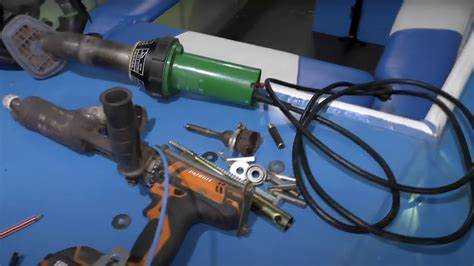

При ограниченном бюджете и доступе к материалам рационально использовать ручной экструдер с нагревом от паяльника или ТЭНа. Он подходит для небольших объёмов, ремонта пластиковых изделий и простых формовок. При этом необходимо учитывать, что такой тип не обеспечивает стабильного давления и температуры, что ограничивает его применимость.
Оптимальный выбор – это компромисс между точностью, производительностью и доступностью компонентов. Универсальным решением для большинства задач остаётся одношнековый экструдер с простым нагревательным блоком и мотор-редуктором от бытовой техники.
Подбор и подготовка двигателя с регулировкой скорости
Для самодельного экструдера оптимально использовать электродвигатель постоянного тока мощностью от 150 до 300 Вт с рабочим напряжением 12–24 В. Такой двигатель обеспечивает достаточный крутящий момент и совместим с доступными блоками регулировки скорости (ШИМ-контроллерами).
- Идеально подходит мотор от автомобильного стеклоподъемника, шуруповерта или электросамоката. Эти двигатели легко адаптировать к самодельной конструкции.
- Обороты на валу должны быть в диапазоне 30–120 об/мин с редуктором. Без редуктора двигатель будет вращаться слишком быстро и не обеспечит стабильную подачу пластика.
- Редуктор предпочтительно планетарный, с передаточным числом 1:20 или выше. Подходит готовый модуль от шуруповерта.
Для регулировки скорости необходимо использовать ШИМ-регулятор, рассчитанный на соответствующее напряжение и ток. Например:
- Для двигателя на 12 В и потреблении до 10 А – контроллер на MOSFET-транзисторах с токовой защитой.
- Подключение через предохранитель обязательно для защиты при перегрузке или заклинивании шнека.
Перед установкой двигатель необходимо проверить:
- Измерить ток холостого хода – не должен превышать 10% от номинального.
- Проверить плавность регулировки оборотов – двигатель должен уверенно стартовать и стабильно держать заданную скорость.
- Обеспечить охлаждение – даже маломощные двигатели при длительной работе нагреваются, особенно в закрытом корпусе экструдера.
Жесткая фиксация двигателя к корпусу экструдера обязательна. Любой люфт вызывает биение вала и преждевременный износ шнека и подшипников.
Изготовление корпуса экструдера из металлолома или дерева
Для корпуса из металлолома подойдут листовая сталь толщиной 2–3 мм, уголки, профильные трубы. Оптимальный вариант – сварная конструкция из уголка 25×25 мм и листа 2 мм. Габариты определяются размерами нагревательного блока и двигателя, но минимум – 150×150×300 мм. Сначала вырезаются заготовки по размерам, затем свариваются в раму. Для крепления двигателя и подшипников в боковых стенках просверливаются отверстия по месту. Важно учесть вентиляционные прорези и технологические люки для обслуживания.
Если металла нет, корпус можно собрать из фанеры толщиной не менее 12 мм или твёрдой древесины (дуб, ясень). Широкие саморезы и столярный клей обеспечивают жёсткость конструкции. Все элементы подгоняются плотно, щелей быть не должно – теплоизоляция важна. Углы усиливаются внутренними брусками или металлическими уголками. На внутренние поверхности можно наклеить алюминиевую фольгу для отражения тепла. Поверхность корпуса обрабатывается огнестойкой пропиткой. Электроника и двигатель крепятся через вставки из фанеры или металлические кронштейны.
Создание нагревательного блока с использованием ТЭНов
Для сборки нагревательного блока потребуется трубчатый электронагреватель (ТЭН) мощностью 150–300 Вт и длиной 10–15 см. Оптимальное напряжение – 220 В при наличии термореле, иначе используется 12–24 В с понижающим трансформатором для безопасности.
В качестве корпуса подходит стальная или латунная заготовка диаметром 20–25 мм. В ней сверлится отверстие диаметром 6–8 мм под сопло и посадочное место под ТЭН, соответствующее его диаметру. Качество пригонки критично – минимальный зазор повышает теплопередачу. Для фиксации ТЭНа используется термостойкий компаунд или винт с прижимной пластиной.
Контакт между ТЭНом и корпусом должен быть плотным по всей длине. При недостаточной теплопередаче корпус перегревается, ТЭН выходит из строя. Для равномерного нагрева можно использовать два ТЭНа, размещённых симметрично. Расстояние между ними – не менее 5 мм, чтобы избежать перегрева одной зоны.
Обязательно предусмотрите термодатчик типа термопары K-типа, размещённый вблизи выходного отверстия. Он контролирует температуру расплава с точностью до ±5 °C. Подключение термопары осуществляется через термоконтроллер, например, модели типа PID (например, Rex-C100).
Теплоизоляция корпуса необходима. Используется слюдяной экран или базальтовое полотно толщиной 3–5 мм, обёрнутое вокруг блока и зафиксированное термостойкой проволокой. Это снижает теплопотери и повышает эффективность нагрева.

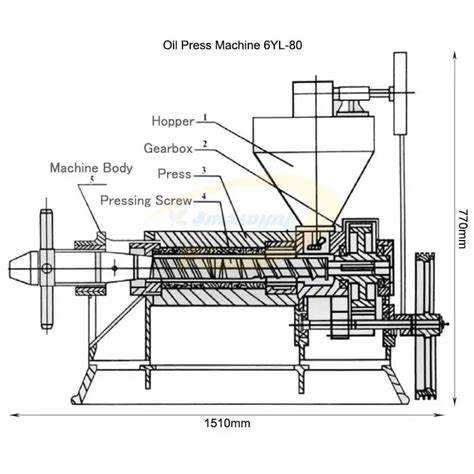

Сборка и крепление шнека внутри корпуса
Для установки шнека потребуется металлический корпус с внутренним диаметром на 0,5–1 мм больше диаметра витков. Оптимально использовать стальную трубу с толщиной стенки не менее 3 мм для обеспечения жесткости и термостойкости. Шнек изготавливается из стального прутка с навитой спиралью, сваренной по оси. Диаметр центрального вала подбирается с учётом плотной посадки в подшипники – чаще всего используется пруток Ø12–16 мм.
Перед установкой внутрь корпуса необходимо проточить торцы корпуса под подшипники, либо закрепить металлические опорные пластины с вырезанными посадочными местами. Для предотвращения осевого смещения на валу шнека фиксируются стопорные кольца или устанавливаются распорные втулки. Задний конец вала соединяется с приводом через муфту. Рекомендуется использовать эластичную муфту для компенсации осевых и радиальных биений.
Для центрирования шнека в корпусе необходимо обеспечить минимальный зазор между витками и внутренней стенкой – не более 0,5 мм. Это достигается тщательной подгонкой витков по диаметру и контролем овальности корпуса. При наличии люфта в подшипниках следует заменить их на подшипники с более плотной посадкой либо использовать прецизионные втулки. После сборки вал шнека должен вращаться от руки без заеданий, с равномерным усилием по всей длине корпуса.
Настройка подачи сырья и калибровка выходного сопла
Для стабильной работы самодельного экструдера важна точная подача сырья. Рекомендуется использовать мотор с регулятором скорости от 10 до 50 об/мин для плавного контроля подачи. Оптимальная подача – 5–10 г пластика в минуту, что позволяет избежать перегрузки механизма и засоров.
Перед началом работы проверьте плотность посадки шнека и втулки – зазоры не должны превышать 0,2 мм, иначе сырье будет проскальзывать, снижая давление на выходе. Регулировка достигается прокладками или подгибанием направляющих элементов.
Калибровка сопла начинается с проверки диаметра выходного отверстия. Для 3D-печати стандартом считается 1,75 мм, допускается отклонение не более ±0,05 мм. Для измерения используйте микрометр или штангенциркуль с точностью 0,01 мм.
Если диаметр меньше расчетного, увеличьте нагрев экструдера на 5–10 °C для улучшения текучести. Если больше – уменьшите подачу или установите сменное сопло с меньшим отверстием. Убедитесь, что сопло не деформировано и не забито остатками материала.
При настройке подачу сырья контролируйте скорость шнека и одновременно измеряйте массу выхода через весы с точностью 0,1 г. Скорость подачи и температура сопла подбираются экспериментально, исходя из типа пластика и требуемой толщины слоя.
Вопрос-ответ:
Какие материалы и инструменты понадобятся для создания самодельного экструдера?
Для сборки экструдера из подручных материалов обычно требуются: небольшой мотор постоянного тока или шаговый мотор, шнек (можно изготовить из металлического стержня с нарезкой), корпус (часто используется алюминиевая или пластиковая труба), нагревательный элемент (например, резистивный нагреватель или нихромовая спираль), термодатчик, а также источники питания и контроллер температуры. Из инструментов понадобятся паяльник, отвертки, ножовка, дрель и клещи.
Как обеспечить равномерный нагрев материала внутри экструдера?
Равномерный нагрев достигается правильным расположением нагревательного элемента и качественной изоляцией корпуса экструдера. Нагреватель должен обхватывать шнек или находиться максимально близко к месту плавления пластика. Использование термодатчика помогает контролировать температуру и избегать перегрева. Также важно избегать сильных перепадов температуры, чтобы материал плавился плавно и выходил без комков.
Какие сложности могут возникнуть при использовании самодельного экструдера и как их избежать?
Чаще всего встречаются проблемы с подачей материала — он может забиваться или выходить нерегулярно. Это происходит из-за неправильной геометрии шнека или недостаточного нагрева. Еще одна трудность — нестабильная температура, которая приводит к перегреву или неполному плавлению. Для предотвращения таких проблем стоит тщательно подбирать детали, внимательно собирать конструкцию и внимательно следить за работой нагрева и подачи. Регулярная очистка и проверка узлов также помогает сохранить работоспособность.
Можно ли использовать самодельный экструдер для переработки различных видов пластика?
Да, но с оговорками. Разные виды пластика требуют различных температур плавления и условий экструзии. Например, ПЭТ и ПП плавятся при разной температуре, и экструдер должен иметь регулируемый нагрев. Некоторые пластики могут выделять вредные пары, поэтому нужна хорошая вентиляция. Кроме того, качество переработанного материала во многом зависит от чистоты и однородности исходного пластика. Для успешной переработки желательно протестировать каждый тип пластика отдельно и настроить параметры экструдера.
