Как увеличить мощность шим регулятора напряжения

Мощность ШИМ-регулятора напрямую ограничивается характеристиками ключевого транзистора, схемы драйвера и элементов выходного каскада. Увеличение мощности требует точной доработки конкретных узлов схемы с учетом токовой нагрузки и тепловых потерь.

Первый способ – замена силового ключа на транзистор с меньшим сопротивлением открытого канала (R_DS(on)) и большей допустимой мощностью рассеяния. Например, переход от IRFZ44N к IRL3705 позволяет увеличить ток до 50 А при снижении тепловых потерь почти вдвое.

Второй способ – применение мощного драйвера затвора с высоким током заряда/разряда. Это минимизирует переходные потери и позволяет управлять более «тяжелыми» MOSFET на высоких частотах. Например, вместо обычного резистора в затворе – драйвер типа TC4420 или IR2110.

Третий способ – внедрение активного охлаждения. При токах выше 10 А без радиатора и вентилятора транзисторы перегреваются за считаные секунды. Использование алюминиевого радиатора с термопастой и вентилятором снижает температуру корпуса на 30–40 °C.

Четвертый способ – переход на двухтактную или мостовую схему. Полный мост на четырёх MOSFET позволяет распределить нагрузку и удвоить мощность без перегрузки одного ключа. При этом требуется синхронизированное управление и защита от сквозных токов.

Пятый способ – оптимизация частоты ШИМ. При повышении частоты свыше 50 кГц уменьшаются размеры дросселей и фильтров, но возрастают переключательные потери. Баланс между частотой и КПД достигается экспериментально, исходя из параметров конкретных компонентов.

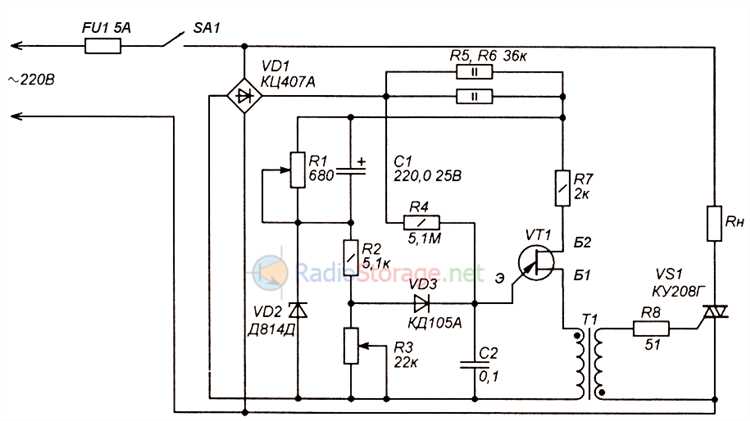

Способы увеличения мощности ШИМ-регулятора

Для увеличения мощности ШИМ-регулятора необходимо обеспечить снижение тепловых потерь, повышение предельного тока и оптимизацию схемотехники. Один из ключевых шагов – замена силового транзистора на устройство с меньшим сопротивлением открытого канала (R_DS(on)) и высокой предельной мощностью. Например, вместо IRF540 (R_DS(on) ≈ 0,077 Ом) предпочтительно использовать современные MOSFET с сопротивлением ниже 0,01 Ом и допустимым током от 30 А.

Следующий шаг – применение мощного драйвера затвора. ШИМ-регулятор с недостаточным током управления транзистором приводит к увеличению времени переключения и, как следствие, к потерям. Рекомендуется использовать драйверы с током не менее 1,5–2 А на затвор, например IR2110 или TC4420.

Для питания высокомощной нагрузки требуется соответствующий дроссель. Его индуктивность должна быть рассчитана так, чтобы ток не переходил в разрядную область, а сердечник – не входил в насыщение. Используются ферриты с высокой магнитной проницаемостью и термостабильностью, например марки 3C90 или N87. Намотка выполняется многожильным проводом (litz-wire) для уменьшения скин-эффекта.

Конденсаторы фильтрации на выходе должны иметь низкое эквивалентное последовательное сопротивление (ESR). Для этого применяются керамические или танталовые конденсаторы параллельно с электролитическими. Емкость выбирается с запасом по току пульсаций. Например, при нагрузке 10 А на частоте 100 кГц требуется суммарная емкость не менее 1000–1500 мкФ с ESR ниже 50 мОм.

Увеличение частоты ШИМ позволяет уменьшить габариты дросселей и конденсаторов, но требует быстродействующих транзисторов и учета высокочастотных потерь. Оптимально использовать частоты в диапазоне 100–300 кГц для мощных устройств до 1 кВт.

Для теплоотвода обязательна установка радиаторов с термопастой на силовые компоненты. При токах выше 15–20 А рекомендуется активное охлаждение – вентиляторы или тепловые трубки. Контроль температуры осуществляется через термодатчики, подключённые к защитной схеме отключения.

При использовании нескольких параллельных каналов (многофазные регуляторы) можно увеличить суммарную мощность без перегрузки отдельных компонентов. Такая архитектура требует синхронизации фаз и балансировки тока между ними.

Увеличение тока выходного каскада за счёт параллельного подключения транзисторов

Параллельное подключение транзисторов позволяет увеличить допустимый выходной ток ШИМ-регулятора без замены схемы управления. При правильной реализации снижается тепловая нагрузка на каждый элемент и улучшается равномерность распределения тока.

Используются идентичные транзисторы с минимальным расхождением параметров: V_GS(th), R_DS(on), Q_g.
Обязательно симметричное расположение дорожек на плате: равная длина и ширина проводников, минимизация индуктивности.
Устанавливаются индивидуальные резисторы в цепях затворов (обычно 5–10 Ом) для компенсации различий и исключения паразитной генерации.
Каждому транзистору – отдельный малошумящий шунт или датчик тока при необходимости обратной связи по току.
Охлаждение должно быть рассчитано на суммарную мощность всех транзисторов с учётом теплового сопротивления θ_JA и особенностей размещения на радиаторе или в корпусе.

Недопустимо соединять разнородные по характеристикам транзисторы: это приведёт к неравномерному распределению тока и перегреву отдельных элементов. При увеличении числа параллельных каналов свыше трёх желательно использовать драйверы с повышенной способностью заряда и разряда затвора.

Переход на ключи с меньшим сопротивлением открытого состояния

Снижение сопротивления открытого состояния (R_DS(on)) силовых транзисторов непосредственно уменьшает тепловые потери и повышает КПД ШИМ-регулятора. При прочих равных условиях, уменьшение R_DS(on) в два раза снижает потери мощности на ключе в два раза.

Для низковольтных систем (до 30 В) при токах выше 10 А следует выбирать MOSFET с R_DS(on) менее 5 мОм. Например, модели типа IRL8721 (R_DS(on) ≈ 3.5 мОм при V_GS = 4.5 В) обеспечивают хорошие параметры при компактных размерах корпуса.

При напряжении свыше 100 В следует учитывать рост R_DS(on) у транзисторов с высоким V_DS. В таких случаях целесообразно использовать SiC MOSFET, у которых R_DS(on) может составлять 80–150 мОм при напряжении 600–1200 В и допустимом токе более 30 А. Например, C3M0065090J (900 В, 65 мОм).

Важно контролировать не только R_DS(on), но и заряд затвора Q_g, чтобы не перегрузить драйвер. Переход на ключи с меньшим сопротивлением без усиления драйвера может привести к медленному фронту сигнала и росту коммутационных потерь.

Для эффективной замены необходимо измерить тепловой режим старых ключей, рассчитать уменьшение потерь по формуле P = I² × R_DS(on) и обеспечить достаточный теплоотвод. При высоких токах разница даже в 1 мОм приводит к заметному снижению нагрева и росту общей мощности преобразователя.

Использование драйверов с повышенной способностью заряда затвора

Один из прямых способов увеличения мощности ШИМ-регулятора – установка драйвера с высоким пиковым током заряда и разряда затвора. Это особенно актуально при работе с мощными MOSFET или IGBT, у которых суммарный заряд затвора может превышать 100 нКл. Недостаточная скорость заряда приводит к большим временам переключения, повышенным потерям и нагреву ключей.

Для эффективной работы драйвер должен обеспечивать пиковый ток не менее 2–4 А на канал при работе с нагрузкой до 10–15 нФ. При увеличении ёмкости затвора до 30–50 нФ ток следует повышать до 6–9 А. Драйверы типа IR2110 (2 А) подходят для средней мощности, но при токах свыше 10 А применяются специализированные решения – например, UCC27531, IXDN609SI или TC4422 с током до 9 А.

В некоторых случаях полезно применять внешний буферный каскад на быстрых NPN/PNP-транзисторах или MOSFET, если встроенного драйвера микроконтроллера недостаточно. Это позволяет разгрузить управляющую логику и обеспечить требуемую скорость фронтов сигнала при работе на высоких частотах – 100–500 кГц и выше.

Снижение потерь на переключение путём оптимизации частоты ШИМ

Потери на переключение в силовых ключах прямо зависят от частоты ШИМ. При каждом фронте сигнала происходит заряд и разряд затворной емкости, а также кратковременное протекание тока при наложении напряжения и тока. Это формирует импульсные потери, которые увеличиваются с ростом частоты переключения.

Для МОП-транзисторов типичное время переключения составляет 20–100 нс. При частоте 100 кГц это приводит к потерям до 5–10 % от полной мощности, особенно при больших токах.
Понижение частоты до 25–50 кГц снижает эти потери, но увеличивает пульсации выходного напряжения и требования к фильтрации.
Оптимальный диапазон – 30–70 кГц для силовых нагрузок до 1 кВт, при этом достигается разумный баланс между потерями и требованиями к фильтру.
Для мощностей свыше 1 кВт допустимо снижение частоты до 20–30 кГц с соответствующим увеличением индуктивности выходного фильтра.

Рекомендуется использовать драйверы с быстрым фронтом и малым временем задержки, а также выбирать транзисторы с низким зарядами затвора (Qg). При расчёте частоты ШИМ следует учитывать тепловые ограничения: повышение температуры транзистора на 10–15 °C при удвоении частоты – обычное явление без надлежащего охлаждения.

Оценить допустимые пульсации и выбрать частоту на границе между приемлемым уровнем пульсаций и минимальными переключательными потерями.
Минимизировать паразитные индуктивности в цепях затвора для уменьшения времени переключения и выбросов напряжения.
Рассчитать рассеивание мощности на ключе при выбранной частоте и оценить тепловую нагрузку на радиатор.

Применение внешних диодов Шоттки для снижения потерь на обратном токе

Внешние диоды Шоттки снижают потери, возникающие на обратном токе при переключении ключа в шим-регуляторе. Их низкое прямое напряжение (0,2–0,4 В) уменьшает тепловыделение по сравнению с обычными диодами, у которых Vf превышает 0,7 В. Это особенно важно при высоких частотах коммутации (свыше 100 кГц), где потери на обратный ток заметно влияют на КПД.

Установка внешнего диода Шоттки параллельно внутреннему паразитному диоду силового транзистора обеспечивает более быстрое и эффективное восстановление обратного напряжения. В результате снижается время обратного восстановления и уменьшаются потери при переключении, что позволяет повысить максимальную выходную мощность регулятора.

Для выбора диода Шоттки ориентируются на ток нагрузки и максимальное обратное напряжение в цепи. Рекомендуется, чтобы максимально допустимый ток диода превышал рабочий ток с запасом не менее 20%. Максимальное обратное напряжение должно быть не ниже 1,5 раза напряжения питания регулятора.

Важна минимизация индуктивности соединений: диод устанавливают как можно ближе к ключу, используя короткие и толстые проводники. Это уменьшает паразитные потери и повышает надежность схемы при импульсных токах.

Использование внешних диодов Шоттки с низкой емкостью перехода также сокращает паразитные емкостные потери при переключении. При частотах выше 200 кГц разница в емкости может привести к значительному увеличению потерь, поэтому выбор диода с максимально низкой емкостью критичен.

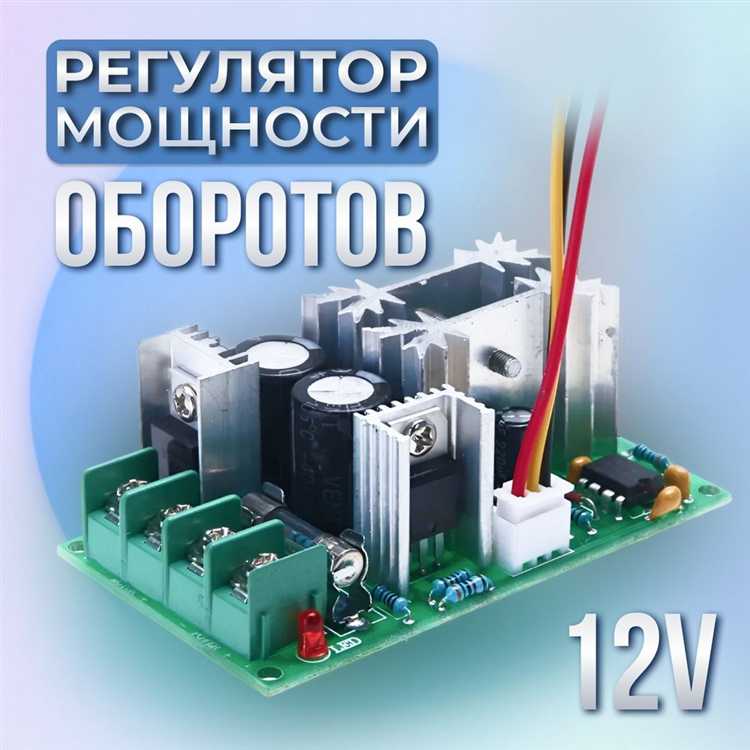

Улучшение теплового отвода с помощью радиаторов и термопасты

При увеличении мощности ШИМ-регулятора ключевым фактором становится эффективный отвод тепла от силовых элементов. Радиаторы с площадью охлаждающей поверхности не менее 150 см² на каждый транзистор обеспечивают снижение температуры на 15–25 °C по сравнению с установкой без охлаждения. Оптимальный выбор материала – алюминий с теплопроводностью около 205 Вт/(м·К) или медь с 400 Вт/(м·К), что существенно повышает скорость рассеивания тепла.

Контакт между корпусом силового транзистора и радиатором должен быть максимально плотным. Для этого применяют термопасту с теплопроводностью не ниже 3 Вт/(м·К). Рекомендуется наносить пасту тонким равномерным слоем толщиной 0,1–0,2 мм, что минимизирует тепловое сопротивление и исключает воздушные зазоры.

Для улучшения теплопередачи важно избегать засыхания и деградации термопасты. Рекомендуется обновлять её при каждом демонтаже радиатора. Для сложных условий эксплуатации целесообразно использовать термопасты с высокотемпературной стабильностью и химической инертностью, например, на основе силикона с добавками оксидов металлов.

Монтаж радиаторов следует выполнять с применением фиксирующих элементов, обеспечивающих равномерное давление на поверхность транзистора. Излишнее давление может повредить корпус, недостаточное – ухудшит теплопередачу. Оптимальное усилие фиксации обычно указывается производителем компонентов.

Для дополнительного снижения температуры рекомендуется установка вентиляторов с производительностью от 20 до 50 м³/ч, направленных на радиаторы. Вентиляция снижает тепловое сопротивление воздушного слоя и позволяет повысить рабочую мощность ШИМ-регулятора без риска перегрева.

Использование многофазной архитектуры для распределения нагрузки

Многофазная архитектура представляет собой схему, в которой нагрузка распределяется между несколькими параллельными шим-каналами. Каждый канал работает сдвинут по фазе относительно остальных, что снижает пиковые токи и уменьшает тепловую нагрузку на отдельные компоненты.

Преимущества многофазной схемы: снижение пульсаций выходного тока, уменьшение электромагнитных помех и повышение КПД за счёт равномерного распределения нагрузки.

Оптимальное количество фаз зависит от максимальной мощности и требуемой точности регулирования. Для мощностей свыше 200 Вт рекомендуется использовать не менее 3 фаз, а при мощности свыше 500 Вт – 6 и более фаз. При этом важно выдерживать равные интервалы сдвига фаз (например, 120° при трёхфазной схеме).

Ключевой момент – согласование элементов: индуктивности и конденсаторы должны быть идентичны по характеристикам, чтобы обеспечить равномерное распределение тока. Использование фазировочных контроллеров с функцией балансировки токов помогает предотвратить перегрузку отдельных фаз.

Важна также синхронизация управляющих сигналов с минимальными задержками. Применение специализированных микроконтроллеров или драйверов с поддержкой многофазного режима повышает стабильность работы системы и снижает риск аварийных ситуаций.

Для контроля температуры рекомендуется устанавливать тепловые датчики на ключевых элементах каждой фазы. Это позволяет оперативно регулировать рабочие параметры и защищать силовые компоненты от перегрева.

При проектировании схемы следует учитывать сложность разводки и дополнительные затраты на компоненты, но эти издержки компенсируются увеличением ресурса и улучшением характеристик устройства.

Вопрос-ответ:

Какие методы можно применить для повышения мощности шим-регулятора без увеличения напряжения питания?

Один из способов — уменьшить сопротивление нагрузки за счет изменения параметров схемы или подключения дополнительного радиатора для снижения тепловых потерь. Также можно оптимизировать форму выходного сигнала, уменьшая длительность «включенного» состояния, чтобы снизить потери в ключевых элементах и повысить КПД.

Как влияет частота переключения на максимальную мощность шим-регулятора?

Повышение частоты переключения уменьшает размеры выходных фильтров, но увеличивает потери на переключении и нагрев ключевых компонентов, что ограничивает максимальную мощность. Снижая частоту, можно уменьшить потери на переключении, но при этом возрастает габаритность и масса компонентов. Оптимальный выбор частоты зависит от баланса между этими параметрами и конкретной задачей.

Можно ли увеличить мощность шим-регулятора за счет изменения схемы выходного каскада?

Да, замена одного силового ключа на несколько параллельно соединенных транзисторов позволяет распределить токовую нагрузку между элементами, уменьшая их нагрев и увеличивая допустимую мощность. Также использование транзисторов с меньшим сопротивлением открытого канала снижает потери и увеличивает отдаваемую мощность.

Какие меры по охлаждению рекомендуются для повышения мощности шим-регулятора?

Установка дополнительных радиаторов, применение вентиляторов или жидкостного охлаждения помогает вывести лишнее тепло от силовых элементов. Также стоит обратить внимание на улучшение термопроводящих контактов и использование термопасты для снижения теплового сопротивления между транзисторами и радиатором. Это позволяет предотвратить перегрев и увеличить долговечность регулятора при повышенных нагрузках.

Как выбор компонентов влияет на максимальную мощность шим-регулятора?

Использование транзисторов с более высокой максимально допустимой силой тока и напряжением, а также диодов с меньшим падением напряжения, снижает потери и тепловыделение. Конденсаторы и катушки с большими номиналами и подходящими характеристиками помогают стабилизировать выход и уменьшить пульсации, что положительно сказывается на общей производительности устройства.
