Как вставить часовой механизм в дерево

Для точной и долговечной установки часового механизма в деревянную основу необходимо учитывать характеристики древесины, тип механизма и способ крепления. Толщина заготовки должна быть в пределах 4–8 мм в области размещения механизма, чтобы исключить деформацию и обеспечить надёжную фиксацию. Если материал толще, необходимо выборочно уменьшить толщину в зоне установки фрезой или стамеской.

Перед сверлением центрального отверстия важно определить точное положение оси. Отметка делается с учётом симметрии всей композиции. Диаметр отверстия зависит от оси механизма: стандартные кварцевые механизмы требуют отверстия 7–10 мм. Отверстие следует сверлить на низких оборотах, чтобы избежать сколов. Лучше использовать ступенчатое сверло или сверло Форстнера для аккуратного края.

Корпус механизма крепится с тыльной стороны, обычно с помощью зажимной гайки на оси. Поверхность прилегания должна быть ровной и гладкой. Если древесина мягкая, рекомендуется вставить тонкую фанерную прокладку между механизмом и деревом для предотвращения перекоса при затягивании гайки. После установки оси на лицевой стороне устанавливаются стрелки, начиная с часовой, затем минутная и секундная. Все стрелки должны свободно вращаться, не касаясь друг друга и поверхности заготовки.

При установке настенного варианта необходимо предусмотреть в заготовке отверстие или подвес для крепления на стену. Расположение подвеса должно учитывать центр тяжести всей конструкции, чтобы избежать перекоса. Финальная проверка проводится после установки батарейки: стрелки должны двигаться плавно, без сопротивления и постороннего шума. При необходимости стрелки можно немного подогнуть вручную, избегая чрезмерного усилия.

Выбор подходящего типа часового механизма для деревянной основы

При выборе часового механизма для деревянной заготовки важно учитывать толщину основы, вес стрелок и характер монтажа. Механизмы различаются по длине штока (валу), мощности и типу крепления.

Для заготовок толщиной до 4 мм подходят стандартные механизмы с коротким штоком (до 7 мм). Если толщина превышает 6 мм, требуется удлинённый вал – 13–18 мм, в зависимости от материала и глубины посадочного отверстия. Дерево средней плотности (сосна, берёза) допускает установку стандартных механизмов, но твёрдые породы (дуб, бук) требуют более мощных моделей из-за сопротивления при монтаже и работе стрелок.

Учитывайте вес стрелок. Лёгкие пластиковые стрелки совместимы с обычными кварцевыми механизмами, тогда как металлические длиной более 18 см требуют усиленных механизмов с повышенным крутящим моментом. Для декоративных или крупных настенных часов стоит выбирать высокомоментные механизмы (High Torque) с поддержкой стрелок до 45 см.

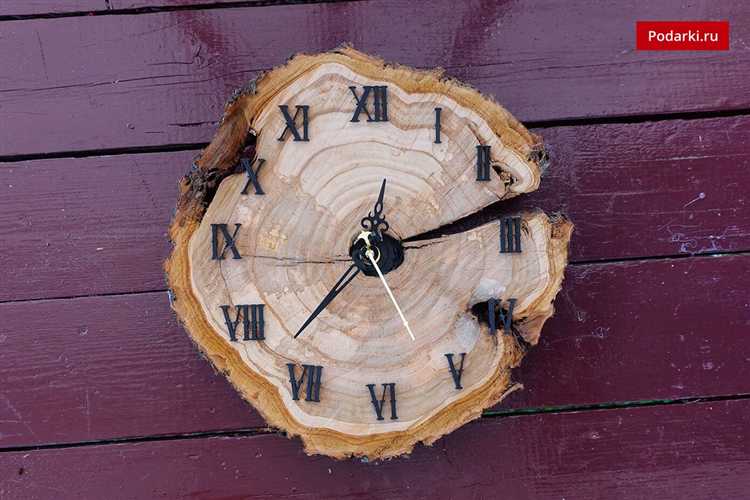

По типу крепления наиболее универсальны механизмы с центральной гайкой и квадратной платформой – они легко фиксируются на ровной деревянной поверхности с помощью прилагаемой шайбы. При установке в нестандартную форму (например, спил дерева с естественным краем) предпочтительнее использовать механизмы с задней опорной рамкой или саморезами.

При выборе ориентируйтесь на размеры ниже:

Также проверьте наличие функции бесшумного хода (sweep) – для домашних помещений предпочтительны модели без тикающего звука. Для уличных часов выбирайте защищённые механизмы с герметичным корпусом.

Определение центра и разметка отверстия под шпиндель механизма

Для точного позиционирования часового механизма необходимо определить геометрический центр деревянной заготовки. Если основа круглая, используйте линейку и проведите два диаметра, перпендикулярных друг другу. Их пересечение – центр.

При работе с квадратной или прямоугольной формой измерьте стороны и постройте диагонали. Точка их пересечения – искомый центр. При нестандартной форме используйте циркуль: зафиксируйте ножку в предполагаемом центре и проведите окружность, постепенно корректируя положение до достижения равномерного расстояния до краёв по периметру.

После определения центра сделайте отметку тонким шилом или сверлом малого диаметра. Затем измерьте диаметр шпинделя часового механизма (обычно от 7 до 10 мм) и наметьте окружность соответствующего диаметра. Используйте керн для предотвращения смещения сверла.

Для повышения точности разметки используйте угольник и штангенциркуль. Убедитесь, что поверхность основания ровная и не имеет деформаций, влияющих на измерения. Ошибка даже в 1–2 мм приведёт к перекосу стрелок относительно циферблата.

Сверление отверстия нужного диаметра без повреждения заготовки

Для точного сверления используйте сверлильный станок или направляющую для ручной дрели. Это особенно важно при работе с заготовками толщиной от 10 мм – перекос сверла может повредить лицевую сторону или привести к неровному выходу.

Дерево средней плотности (бук, берёза, ясень) требует сверла с острым углом заточки – оптимально 90–118°. Применяйте спиральное сверло по дереву с центральным остриём – оно удерживает позицию и снижает риск сколов.

Сначала просверлите отверстие меньшим диаметром (например, 3 мм), затем окончательно расширьте его до нужного значения. Это снижает нагрузку на материал и уменьшает вероятность растрескивания.

Подложите под заготовку фанеру или другой отходник – выход сверла не вызовет вырывов волокон на обратной стороне. Не применяйте высокие обороты – 800–1200 об/мин достаточно для аккуратного сверления без перегрева древесины.

После сверления обработайте края отверстия тонким напильником или наждачной бумагой зернистостью 220–320, чтобы устранить заусенцы и подготовить отверстие к установке механизма.

Фиксация часового механизма на задней стороне заготовки

Перед установкой убедитесь, что посадочное отверстие в заготовке соответствует диаметру втулки механизма – обычно это 8 мм для стандартных моделей. Отверстие должно быть строго перпендикулярным плоскости дерева, иначе возможен перекос стрелок.

Разместите механизм с обратной стороны, совместив центральную ось с отверстием. Для фиксации используйте двухсторонний акриловый скотч толщиной 1–2 мм или термоклей. При использовании клея нанесите его точечно, по углам корпуса, чтобы избежать деформации пластика и обеспечить демонтаж при необходимости.

Не допускается крепление только за счёт прижима гайкой со стороны циферблата – это приводит к люфту и расшатыванию механизма. Надёжная фиксация должна удерживать корпус без смещения даже при вертикальном положении изделия.

Если заготовка толщиной менее 6 мм, возможно применение металлической прижимной пластины с обратной стороны. Закрепите её саморезами с длиной не более толщины заготовки минус 1 мм, чтобы не повредить лицевую сторону.

После монтажа проверьте, не касается ли механизм внутренних элементов дерева или выступающих деталей. Наличие зазора в 1–2 мм между корпусом и древесиной предотвратит передачу вибраций и обеспечит стабильную работу устройства.

Установка стрелок на ось механизма с учётом их положения

Перед установкой стрелок убедитесь, что механизм зафиксирован в деревянной заготовке без люфта. Ось должна свободно вращаться, но не шататься.

Начинайте с часовой стрелки. Установите её на нижнюю ось, прижав плотно, но без излишнего усилия. Положение выбирается строго на 12:00 – это отправная точка синхронизации всех стрелок. Если стрелка смещена, снимите её и повторите установку до точного совпадения.

Минутная стрелка устанавливается на верхнюю ось. Предварительно прокрутите механизм вручную до положения 12:00. Наденьте стрелку точно вертикально вверх. При необходимости слегка подогните отверстие стрелки плоскогубцами, чтобы добиться плотной посадки. Никаких зазоров между стрелкой и корпусом быть не должно, но и трения о циферблат также следует избегать.

Секундная стрелка, если предусмотрена, ставится последней. Перед этим важно снова выставить механизм на 12:00. Стрелка должна легко защёлкиваться, но не прокручиваться от прикосновения. После установки проверьте свободное вращение всех стрелок, вручную вращая минутную стрелку по часовой стрелке.

Если при повороте стрелки одна задевает другую, снимите их и слегка изогните вверх или вниз, используя плоский металлический предмет. Допустимое расстояние между стрелками – не менее 1 мм, чтобы исключить заклинивание при длительной работе.

Проверка работы механизма и устранение возможных перекосов

После установки часового механизма в деревянную заготовку необходимо провести детальную проверку его функционирования и точной посадки, чтобы исключить перекосы и заедания.

• Запустите механизм и внимательно проследите движение стрелок в течение 10 минут. Отсутствие плавности или прерывистое движение указывает на возможные перекосы или зацепления.
• Проверьте равномерность зазоров между осью механизма и посадочным отверстием в заготовке. Максимально допустимый люфт не должен превышать 0,2 мм, иначе возможны вибрации и искажения хода.
• Осмотрите крепежные элементы: винты и шайбы должны фиксировать механизм без излишнего давления, вызывающего деформацию корпуса.

Для устранения перекосов выполните следующие действия:

1. Аккуратно ослабьте крепеж и выровняйте механизм по уровню с помощью тонких подкладок из плотного картона или пластика, подбирая толщину подкладки по месту.
2. Проверьте вертикальность оси относительно поверхности заготовки при помощи малогабаритного уровня или шаблона с ровной кромкой.
3. При необходимости подточите внутреннюю поверхность посадочного отверстия мелкозернистой шкуркой для устранения зазубрин и неровностей, вызывающих заедание.
4. После повторной фиксации проведите тест вращения стрелок вручную, чтобы убедиться в отсутствии сопротивления.

Финальная проверка должна показать бесшумное и равномерное движение стрелок без люфта и заеданий. Несоблюдение данных рекомендаций снижает точность хода и может привести к быстрому выходу механизма из строя.

Вопрос-ответ:

Какие инструменты нужны для установки часового механизма в деревянную заготовку?

Для работы понадобятся сверло нужного диаметра, отвертка или шуруповерт, клей для дерева или фиксатор резьбы, а также рулетка или линейка для точного измерения места установки механизма. Иногда может понадобиться шлифовальная бумага для выравнивания отверстия.

Как правильно подготовить деревянную заготовку перед монтажом часового механизма?

Сначала необходимо тщательно выбрать место установки, где механизм будет надежно фиксироваться и не будет мешать работе стрелок. Затем поверхность следует очистить от пыли и загрязнений, проверить на наличие трещин или неровностей. Если требуется, выполнить отверстие с точными размерами, чтобы механизм вошёл плотно, без зазоров.

Какие типичные ошибки совершают при установке часового механизма в дерево и как их избежать?

Частая ошибка — слишком большое или слишком маленькое отверстие, из-за чего механизм либо не фиксируется, либо болтается внутри. Также бывает неправильное размещение механизма, при котором стрелки задевают поверхность. Чтобы избежать проблем, нужно измерять несколько раз, сверлить аккуратно и проверять ход стрелок перед окончательной фиксацией.

Можно ли использовать любой часовой механизм для установки в деревянную заготовку?

Не все механизмы подходят, так как они отличаются по размеру, способу крепления и высоте стрелок. Лучше выбирать модели, которые предназначены для монтажа в корпус из дерева и имеют стандартные размеры. Это упростит установку и гарантирует корректную работу часов.

Как закрепить часовой механизм, чтобы он не выпадал и не смещался в процессе эксплуатации?

Чаще всего механизм фиксируют с помощью гайки и шайбы, которые прижимаются с лицевой стороны заготовки. Если отверстие выполнено точно, этого достаточно. Для дополнительной надежности можно применить клей или фиксатор резьбы на гайку, чтобы предотвратить раскручивание со временем.

Какие основные этапы включает процесс установки часового механизма в деревянную заготовку?

Процесс установки часового механизма начинается с подготовки деревянной заготовки — её нужно тщательно отшлифовать и при необходимости обработать защитным составом. Затем вырезают отверстие для установки механизма, ориентируясь на размеры и форму часового блока. После этого механизм фиксируют в отверстии с помощью крепежных элементов или клея, следя за тем, чтобы стрелки свободно двигались. В завершение проверяют правильность работы механизма и при необходимости регулируют положение деталей.
