Асинхронные двигатели широко применяются в промышленности благодаря простоте конструкции и низкой стоимости. Однако при работе на переменной нагрузке они демонстрируют один из наиболее выраженных недостатков – ограниченную регулировку частоты вращения без существенного падения КПД. Это ограничение особенно критично в технологических процессах, где требуется точное управление скоростью.
Типовая характеристика скольжения асинхронного двигателя показывает, что при снижении нагрузки вращающаяся частота ротора слабо зависит от приложенного момента. Из-за этого регулировка скорости без использования частотного преобразователя практически невозможна. При попытке изменить скорость путём изменения напряжения двигатель теряет стабильность, возрастает тепловая нагрузка, снижается ресурс изоляции обмоток.
Рекомендация: если необходимо регулировать скорость в широком диапазоне с сохранением КПД выше 85%, следует использовать частотно-регулируемый привод на базе преобразователя частоты. При этом важно учитывать класс защиты двигателя, уровень гармоник в питающей сети и тепловую стойкость обмоток.
Почему пусковой ток асинхронного двигателя вызывает проблемы в электросети
При запуске асинхронного двигателя пусковой ток может превышать номинальный в 5–7 раз. Это кратковременное, но резкое увеличение нагрузки способно вызывать падение напряжения в питающей сети, особенно если её мощность недостаточна.
Снижение напряжения влияет на работу других потребителей, подключённых к той же линии. Освещение может заметно мигать, а электронное оборудование – сбоить или перезапускаться. В промышленной среде это приводит к остановке технологических процессов, ошибкам в работе автоматизированных систем, сбоям в передаче данных по сетям управления.
Дополнительная нагрузка в момент пуска увеличивает тепловую нагрузку на трансформаторы и коммутационную аппаратуру. Это сокращает срок службы оборудования и требует более частого обслуживания. При множественных запусках двигателей без согласования графика или компенсации пусковых токов возможны ложные срабатывания защиты, перегрузки фидеров и аварийные отключения.
Рекомендуемые меры: установка устройств плавного пуска, применение частотно-регулируемых приводов, выбор времени запуска с учётом загрузки сети. При проектировании следует учитывать пусковые характеристики и согласовывать их с параметрами питающей линии.
Проблемы, вызванные пусковым током, особенно актуальны в старых или слабо модернизированных сетях с ограниченным резервом по мощности.
Как скольжение влияет на стабильность работы двигателя под нагрузкой
- При увеличении нагрузки скольжение возрастает. Это необходимо для увеличения электромагнитного момента, так как он пропорционален скольжению при его малых значениях.
- Рост скольжения приводит к снижению КПД. Увеличение разницы скоростей между полем и ротором вызывает усиление токов в роторной обмотке и рост потерь на нагрев.
- Увеличенное скольжение способствует перегреву двигателя. При длительной работе в режиме повышенной нагрузки это приводит к снижению ресурса изоляции и ускоренному старению обмоток.
- Сильное отклонение скольжения от номинального указывает на перегрузку или неисправность. Это снижает стабильность, так как двигатель выходит из оптимального режима работы.
- Для асинхронных двигателей с короткозамкнутым ротором допустимое скольжение при номинальной нагрузке обычно не превышает 6%. Превышение этого значения – сигнал для анализа режима эксплуатации.
Снижение колебаний скольжения возможно при использовании частотного регулирования. Применение преобразователей частоты позволяет поддерживать оптимальное соотношение между частотой питающего напряжения и скоростью ротора, тем самым стабилизируя нагрузочные характеристики.
Для повышения стабильности рекомендуется:
- Контролировать температурный режим и ток нагрузки в реальном времени.
- Выбирать двигатель с запасом по моменту, особенно в условиях переменной нагрузки.
- Оценивать параметры скольжения при наладке и техническом обслуживании.
Ограничения регулирования скорости у асинхронных двигателей без частотников
Асинхронные двигатели с короткозамкнутым ротором при подключении напрямую к сети переменного тока работают с почти постоянной скоростью, определяемой частотой питающего напряжения и числом пар полюсов. Без применения частотных преобразователей изменить скорость вращения можно лишь ограниченными способами, каждый из которых сопровождается потерями и снижением характеристик.
Один из методов – снижение напряжения питания. При уменьшении напряжения снижается крутящий момент, что быстро приводит к срыву синхронизации при нагрузке выше 30–40 % от номинальной. Такой способ применим только в условиях малого пускового момента или кратковременной работы с переменной нагрузкой. Долговременное использование приводит к перегреву и снижению ресурса изоляции обмоток.
Другой метод – изменение числа полюсов с помощью переключения обмоток (например, схема «Дельта-двойной звезды»). Это допускает наличие лишь фиксированных скоростей (например, 750/1500 об/мин) и требует сложной коммутации. Изменение осуществляется скачкообразно, что исключает плавное регулирование и делает невозможным точную настройку под технологические процессы с переменной нагрузкой.
Регулирование скольжением через включение активного сопротивления в цепь ротора возможно только в двигателях с фазным ротором. Это не только усложняет конструкцию, но и сопровождается значительными тепловыми потерями в резисторах. Такой способ также не обеспечивает стабильной скорости при переменной нагрузке и не применяется в большинстве современных установок.
Без использования частотного привода асинхронный двигатель теряет управляемость в диапазоне скоростей. Это ограничивает его применение в системах, где требуется динамическое изменение оборотов, прецизионная настройка или экономия электроэнергии за счёт адаптации режима работы.
Что мешает асинхронному двигателю поддерживать постоянную скорость при изменении нагрузки
Скорость вращения ротора асинхронного двигателя определяется скольжением – разностью между синхронной скоростью магнитного поля и фактической скоростью ротора. При увеличении нагрузки скольжение возрастает, что приводит к снижению частоты вращения.
Основная причина нестабильной скорости – зависимость электромагнитного момента от скольжения. При возрастании нагрузки сопротивление вращению увеличивается, и для компенсации этого требуется больший момент. Двигатель реагирует снижением скорости, чтобы увеличить скольжение и, соответственно, момент.
Дополнительным фактором является ограниченная способность двигателя компенсировать изменения тока нагрузки без изменения скорости. При постоянном напряжении и частоте питание двигателя не может мгновенно подстроиться под изменяющуюся механическую нагрузку, что приводит к колебаниям оборотов.
Для минимизации отклонений применяют частотные преобразователи, которые поддерживают заданную скорость независимо от нагрузки, изменяя частоту и напряжение питания. Без них асинхронный двигатель способен удерживать постоянную скорость только в узком диапазоне нагрузок.

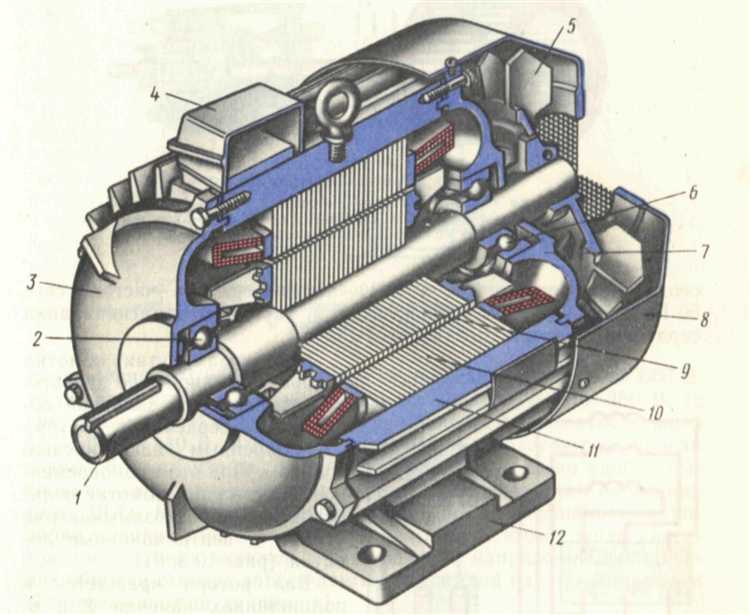

Почему КПД асинхронного двигателя падает при недогрузке
Асинхронный двигатель при работе на нагрузках ниже номинальных испытывает снижение коэффициента полезного действия из-за нескольких факторов:
- Постоянные потери в стали и меди: Даже при малой нагрузке обмотки статора потребляют ток, вызывающий потери на нагрев и вихревые токи. Эти потери практически не зависят от нагрузки, но становятся значительной долей от общей мощности при недогрузке.
- Потери на трение и вентиляцию: Вращающиеся части двигателя требуют энергии для преодоления сил трения и обеспечения охлаждения. Эти потери фиксированы и не уменьшаются пропорционально снижению нагрузки.
- Пробег скольжения ротора: При малой нагрузке скольжение увеличивается, что ведёт к возрастанию токов в роторных обмотках и увеличению потерь на нагрев.
Для снижения негативного влияния недогрузки на КПД можно:
- Использовать двигатели с меньшей мощностью, точнее соответствующей нагрузке.
- Применять частотные преобразователи для адаптации скорости и нагрузки.
- Регулярно контролировать состояние подшипников и вентиляционной системы, снижая механические потери.
Таким образом, недогрузка приводит к значительному увеличению удельных потерь и уменьшению энергетической отдачи асинхронного двигателя.
Как перегрев влияет на ресурс асинхронного двигателя при нестабильной нагрузке
Перегрев асинхронного двигателя, вызванный колебаниями нагрузки, приводит к ускоренному износу изоляционных материалов обмоток. Температура выше 120 °C снижает диэлектрическую прочность, увеличивая риск коротких замыканий и пробоев. Каждые 10 °C превышения нормы уменьшают срок службы изоляции примерно вдвое.
Нестабильная нагрузка вызывает частые пусковые токи и резкие изменения температуры, что способствует появлению термических напряжений в обмотках. Это приводит к микротрещинам и постепенному разрушению изоляции. Конденсаторы и подшипники также подвержены тепловому воздействию, что ухудшает их работу и увеличивает вероятность механических отказов.
Рекомендуется использовать системы контроля температуры и защиту от перегрева, например, термисторы или тепловые реле, настроенные на максимально допустимые значения. Для работы с переменной нагрузкой следует предусмотреть периодические паузы или ограничить время работы на повышенной мощности.
Оптимизация режима работы и регулярное техническое обслуживание снижают вероятность аварийных ситуаций, повышая долговечность двигателя. Пренебрежение этими мерами сокращает эксплуатационный ресурс на 30–50% в зависимости от интенсивности перегрева и характера нагрузки.
Чем ограничена точность управления моментом в асинхронных системах
Точность управления электромагнитным моментом в асинхронных двигателях определяется рядом факторов, связанных с их конструктивными и физическими особенностями.
Во-первых, инерционность магнитного поля ротора и статора вызывает задержку реакции момента на изменение управляющих параметров. Эта задержка связана с электромагнитной постоянной времени, которая для стандартных двигателей составляет от 5 до 20 мс. Это ограничивает быстродействие систем управления и приводит к расхождениям между заданным и фактическим моментом.
Во-вторых, влияние скольжения существенно усложняет точный контроль момента. Скользящий роторный ток изменяется нелинейно в зависимости от нагрузки и частоты вращения, что затрудняет точное определение момента без обратной связи с датчиками или сложных моделей.
В-третьих, модель двигателя, используемая в алгоритмах управления, всегда приближена. Погрешности параметров, таких как индуктивности, сопротивления обмоток и магнитные характеристики, приводят к ошибкам расчёта момента. Эти погрешности варьируются в зависимости от температуры, времени эксплуатации и условий работы.
Наконец, электрические и механические шумы, а также дискретизация сигнала в системах цифрового управления, создают дополнительные ограничения на разрешающую способность управления моментом. Чем выше частота преобразования и точность датчиков, тем лучше можно компенсировать эти факторы.
Для повышения точности рекомендуется использовать адаптивные алгоритмы, которые корректируют параметры модели в реальном времени, а также внедрять датчики момента или тока с высокой точностью и частотой обновления. Применение векторного управления и методов наблюдения состояния позволяет уменьшить влияние скольжения и повысить согласованность отклика системы.
Какие проблемы возникают при использовании асинхронного двигателя в системах с частыми пусками
При частых пусках асинхронного двигателя значительно возрастает нагрузка на обмотки статора из-за высокого пускового тока, который может превышать номинальный в 5–7 раз. Это приводит к быстрому нагреву и сокращению ресурса изоляции, увеличивая риск преждевременных отказов.
Механическая нагрузка на подшипники и вал возрастает из-за повторяющихся динамических усилий, что ускоряет износ узлов и требует более частого обслуживания или замены деталей. Кроме того, частые пуски способствуют возникновению тепловых напряжений в обмотках, что приводит к микротрещинам и снижению электрической прочности изоляционного материала.
Электрические контакты пусковых аппаратов также испытывают повышенный износ вследствие большего количества коммутаций, что требует выбора оборудования с рассчитанным ресурсом на интенсивную работу. Для снижения негативного влияния рекомендуется использовать системы плавного пуска, уменьшающие пусковой ток и механические удары, или частотные преобразователи, обеспечивающие мягкий разгон двигателя.
При проектировании оборудования с асинхронными двигателями в условиях частых пусков необходимо учитывать усиленный тепловой режим и выбирать материалы с повышенной стойкостью к циклическим нагрузкам. Регулярный мониторинг состояния изоляции и вибрации позволяет выявить начальные признаки износа и избежать аварийных ситуаций.
Вопрос-ответ:
Какой главный недостаток асинхронного двигателя?
Основной минус асинхронного двигателя — это его скольжение, то есть разница между скоростью вращения магнитного поля и ротора. Это приводит к потерям энергии и снижению КПД по сравнению с некоторыми другими типами двигателей.
Почему скольжение считается проблемой для асинхронных двигателей?
Скольжение вызывает дополнительный нагрев и уменьшает механическую отдачу двигателя. Из-за него часть электрической энергии превращается в тепловую, что уменьшает общий ресурс и требует более тщательного охлаждения.
Можно ли уменьшить влияние главного минуса асинхронного двигателя?
Снижение влияния скольжения достигается правильным подбором параметров двигателя и контролем нагрузки. Также применяют улучшенные материалы и системы охлаждения, которые помогают уменьшить тепловые потери и повысить надежность.
Как этот недостаток отражается на работе двигателя в разных режимах?
При высоких нагрузках скольжение увеличивается, что ведет к дополнительным потерям и перегреву. В режиме холостого хода скольжение минимально, но при переходных процессах и резких изменениях нагрузки двигатель становится менее устойчивым.
Почему асинхронные двигатели до сих пор широко используются, несмотря на этот минус?
Асинхронные двигатели просты в конструкции, надежны и доступны по стоимости. Их недостаток компенсируется низкими требованиями к обслуживанию и долговечностью, что делает их популярным выбором для многих промышленных задач.
Почему асинхронный двигатель часто называют менее удобным в эксплуатации?
Главный недостаток асинхронного двигателя — это значительный пусковой ток, который при включении может многократно превышать номинальный. Это приводит к повышенной нагрузке на электросеть и может вызвать падение напряжения или сбои в работе других приборов. Кроме того, из-за этого пусковой ток требует использования специального оборудования для плавного запуска и защиты двигателя, что усложняет систему и повышает её стоимость.
Как влияет скольжение ротора на работу асинхронного двигателя и почему это считается минусом?
Скольжение ротора — это разница между скоростью вращения магнитного поля статора и самим ротором. В асинхронных двигателях оно обязательно для создания вращающего момента. Однако это приводит к тому, что часть энергии расходуется на нагрев, а не на полезную работу, что снижает общий КПД машины. Также при больших нагрузках скольжение увеличивается, что ухудшает стабильность работы и вызывает дополнительный износ деталей.
