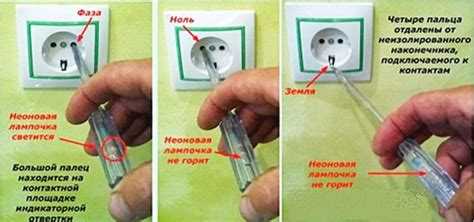

Соединение рабочего нуля (N) и защитного проводника (PE) в электрощите необходимо в системах TN-C и TN-C-S, где схема заземления предполагает совмещение функций нулевого и защитного проводников на определённом участке электросети. Такое соединение выполняется строго в одной точке – как правило, в главном распределительном щите (ГРЩ) здания, чтобы обеспечить корректную работу автоматов защиты и дифференциальных устройств.
В цепях с системой заземления TN-C, где используется совмещённый PEN-проводник, отсутствие правильного разделения на N и PE в щите может привести к неработоспособности защитного отключения и созданию потенциально опасного напряжения на корпусах электрооборудования. Поэтому на границе разделения проводник PEN расщепляется на отдельные N и PE с жёстким требованием электрического соединения этих шин в одной точке через специальную перемычку или шину заземления.
Ключевая задача объединения нуля и земли – формирование единой системы заземления, в которой срабатывание автоматов отключения при коротком замыкании или утечке тока происходит быстро и надёжно. При этом соединение выполняется только при наличии правильно выполненного заземляющего контура, сопротивление которого не превышает нормативных значений (обычно менее 4 Ом для жилых зданий).
Игнорирование требований к месту соединения N и PE приводит к ложным срабатываниям УЗО, снижению эффективности защиты от поражения током и опасности возникновения блуждающих токов. Поэтому все соединения в щите выполняются по проектной документации с обязательным контролем целостности PEN-проводника и сопротивления заземления.
Что происходит при соединении PEN и PE в вводном щите
При подключении электричества по системе TN-C-S, на вводе в здание поступает совмещённый проводник PEN. Он одновременно выполняет функции нулевого рабочего (N) и защитного (PE) проводника. Разделение PEN на PE и N производится именно во вводном щите, и это критически важный процесс.

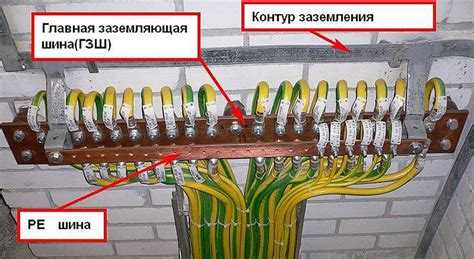

- PEN-проводник подсоединяется к общей шине заземления, от которой затем формируются отдельные шины PE и N.
- Шина PE должна быть жёстко заземлена, используя контур заземления с сопротивлением не более 4 Ом для однофазной сети и не более 1 Ом для трёхфазной с глухозаземлённой нейтралью.
- После разделения категорически запрещается повторное объединение PE и N в любом другом распределительном щите внутри здания.
- Сечение PEN на участке до точки разделения должно быть не менее 10 мм² при меди и 16 мм² при алюминии.
В результате разделения:
- Шина PE используется исключительно для подключения защитных оболочек оборудования и корпусов приборов, обеспечивая путь тока короткого замыкания в случае пробоя.
- Шина N подключается к нулевым контактам потребителей и участвует в рабочем токе.
- Снижается риск поражения электрическим током при обрыве PEN-проводника на участке до вводного щита, так как PE уже связан с локальным заземлением.
Обязательное условие – соединение PEN с заземляющим контуром должно быть выполнено болтовым соединением, допускающим визуальный и инструментальный контроль, а не пайкой или сваркой.
Надёжное разделение и корректное подключение PEN – основа безопасной эксплуатации системы TN-C-S. Нарушение этого правила – частая причина пожаров и поражения током.
Когда допустимо объединение нуля и земли по ПУЭ
Согласно ПУЭ (Правила устройства электроустановок), объединение нулевого рабочего проводника (PEN) с заземляющим (PE) допускается только в системе заземления типа TN-C и исключительно в определённых точках.
Основное требование: объединение PEN и PE проводников разрешено только в вводном щите здания или сооружения, где происходит переход с системы TN-C на TN-C-S. В этом месте выполняется повторное заземление PEN-проводника и его разделение на PE и N.
Категорически запрещено: объединять ноль и землю в распределительных групповых щитках внутри помещения, особенно в жилых зданиях. Это нарушает селективность защит и увеличивает риск поражения электрическим током.
В соответствии с п.1.7.131 ПУЭ, повторное заземление PEN обязательно при его длине более 200 метров. Минимальное сопротивление заземляющего устройства должно соответствовать требованиям п.1.7.103, обычно не более 30 Ом при напряжении до 1 кВ.
При модернизации старых систем TN-C на TN-C-S необходимо соблюдать переходное подключение только в одном узле ввода. Во всех остальных случаях нейтраль и земля должны быть раздельны.

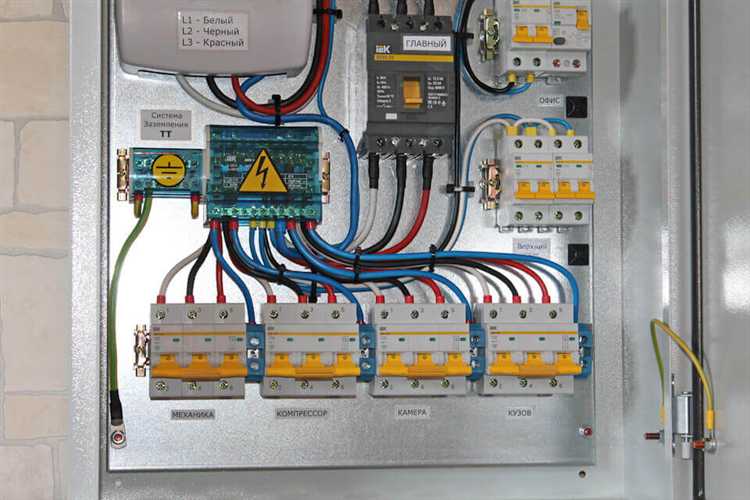

Если в электроустановке используется система TT или IT, объединение нуля и земли недопустимо ни при каких условиях.
Разница между системой TN-C и TN-C-S при подключении дома
В системе TN-C нулевой рабочий (PEN) проводник совмещает функции нейтрали и защитного заземления. Такая схема применяется в старом жилом фонде, где к дому подводится только три провода: фаза, фаза, PEN. Главный недостаток – отсутствие отдельного защитного проводника. При обрыве PEN ток утечки оказывается на корпусах приборов, что приводит к поражению электрическим током.
TN-C-S предполагает переход от совмещённого PEN к раздельным PE и N. Разделение производится в вводном щите дома. До щита приходит PEN, после – отдельные защитный (PE) и нулевой рабочий (N) проводники. Это обеспечивает защиту от поражения током при повреждении линии и соответствует современным стандартам электробезопасности.
При переходе с TN-C на TN-C-S обязательна установка заземляющего контура у ввода. PEN проводник подключается к заземлению, после чего производится его разделение. PE не должен соединяться с N после точки разделения – это нарушает принципы работы УЗО и может привести к ложным срабатываниям или полному отсутствию защиты.
Рекомендуется использовать TN-C-S в новых домах или при капитальной реконструкции старых сетей. Это минимизирует риски, связанные с обрывом PEN, и позволяет применять современную защиту – УЗО и дифференциальные автоматы.
Почему нельзя соединять ноль и землю в распределительных щитах
Соединение нулевого рабочего проводника (PEN или N) и защитного заземления (PE) допустимо только в одной точке – на вводе в здание, как правило, в главном распределительном щите (ГРЩ). Повторное объединение в распределительных щитах нарушает принцип селективности защиты и создает угрозу поражения электрическим током.
- При обрыве нуля токи нагрузки начинают течь по заземляющим проводникам. Это приводит к появлению опасного потенциала на корпусах оборудования и щитах.
- Устройства защитного отключения (УЗО) теряют способность адекватно срабатывать. Их принцип основан на разности токов между фазой и нулем, а объединение с землей искажает эту схему.
- В системах TN-C-S и TN-S повторное соединение PE и N приводит к циркуляции токов по заземляющим цепям, что перегружает их и искажает работу чувствительной электроники.
- В норме нулевой и защитный проводники должны оставаться независимыми после точки разделения. Объединение в щитах нарушает ПУЭ (п. 1.7.131–1.7.142) и противоречит требованиям производителей электрооборудования.
- Повторное заземление – не то же самое, что объединение N и PE. Повторное заземление применяется для уменьшения напряжения прикосновения, но не предполагает соединение проводников в одной точке.
Во всех распределительных щитах внутри здания следует четко разводить N и PE, исключая перемычки и контакты между шинами. Любое отклонение от этого принципа должно быть технически обосновано и подтверждено проектной документацией.
Как влияет объединение PEN и PE на работу УЗО
Объединение проводников PEN и PE до УЗО приводит к тому, что ток утечки может частично возвращаться по защитному проводнику, минуя токовый трансформатор устройства. Это нарушает принцип работы УЗО, основанный на равенстве токов в фазном и нулевом проводниках. В результате устройство не фиксирует утечку и не срабатывает при опасной ситуации.
Если объединение PEN и PE выполнено после УЗО, то в случае пробоя изоляции или утечки на корпус, ток утечки возвращается по защитному проводнику, который не проходит через дифференциальный трансформатор. Таким образом, УЗО также не определяет разницу токов и не отключает цепь.
Правильная схема предполагает разделение PEN на N и PE до УЗО. Только фазный и рабочий ноль должны проходить через УЗО. Защитный проводник PE не должен участвовать в протекании тока нагрузки, иначе возникает ложное равенство токов или их искажение, что делает УЗО неэффективным.
Согласно ПУЭ, в системах TN-C-S разделение PEN на N и PE осуществляется в вводном щите здания с обязательным повторным заземлением. Это критично для корректной работы УЗО. Нарушение этой схемы может привести к тому, что даже при наличии утечки на корпус приборов УЗО останется включенным, создавая угрозу поражения электрическим током.
Что произойдёт при обрыве PEN-проводника после точки соединения
Обрыв PEN-проводника после точки его соединения с землёй может привести к серьёзным последствиям для электросети и безопасности людей. При разрыве проводника, который объединяет нейтраль и землю, нарушается нормальное функционирование заземляющей системы и создаются опасные условия для эксплуатации электроустановок.
Во-первых, в случае обрыва PEN-проводника, в металлических частях оборудования, которые должны быть заземлены, может появиться напряжение, соответствующее фазному. Это особенно опасно, если корпус оборудования не был заземлён должным образом или если есть дефекты в изоляции. Такое напряжение может привести к поражению людей электрическим током.
Во-вторых, повреждение PEN-проводника нарушает баланс между нейтралью и землёй. Это может вызвать появление перепадов напряжения в сети, что приведёт к нестабильной работе электрических приборов. Например, электродвигатели, трансформаторы и другие устройства могут испытывать повышенную нагрузку или работать с нарушением характеристик, что приведёт к их перегреву или выходу из строя.
Кроме того, обрыв PEN-проводника может повлиять на срабатывание защитных устройств, таких как автоматы защиты или УЗО. Если нейтральная и заземляющая цепи не соединены корректно, система защиты может не сработать при коротком замыкании или других неисправностях, что увеличивает риск пожара или других аварийных ситуаций.
Для предотвращения этих опасных ситуаций рекомендуется регулярно проверять состояние PEN-проводника, а также устанавливать дополнительное заземление на внешней стороне оборудования, чтобы минимизировать возможный риск в случае обрыва. Важно также использовать устройства защиты от перенапряжений и следить за исправностью всей электрической сети, включая соединения и изоляцию.
Как правильно выполнить заземление при подключении к линии с TN-C

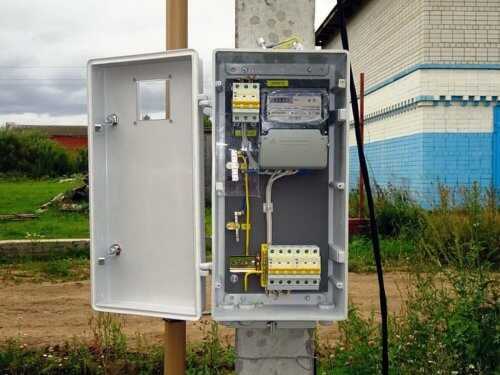

При подключении электрощита к линии с TN-C заземление и нейтральная проводка выполняются с учетом особенностей этого типа системы. В TN-C системе ноль и земля соединены в одной проводке, что требует особого подхода к обеспечению безопасности.
Первоначально важно удостовериться, что в электрическом щите есть соответствующий контакт для подключения защитного заземления. В отличие от других типов систем, в TN-C ноль и земля не разделены, поэтому важно правильно выполнить соединение проводников с заземляющим контуром.
При подключении необходимо использовать проводник с соответствующим сечением, соответствующим мощности подключаемого оборудования. Важно, чтобы сечение проводника заземления не было меньше 6 мм² для медного провода или 10 мм² для алюминиевого.
Одним из обязательных этапов является проверка целостности соединения между нулевым и заземляющим проводником. Этот контакт должен быть выполнен надежно, а его сопротивление должно быть минимальным. В идеале оно не должно превышать 0,1 Ом.

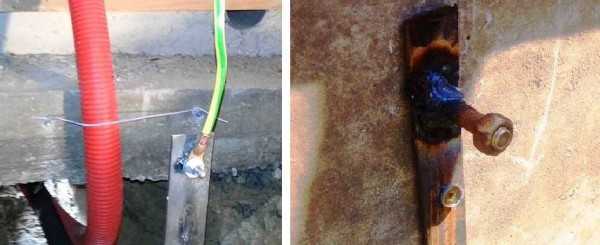

Для установки заземляющего контура используется металлический штырь, который вбивается в землю на глубину не менее 2,5 м. Важно, чтобы грунт вокруг штыря имел хорошую проводимость, иначе заземление не будет эффективно выполнять свою функцию.
После установки заземляющего устройства обязательно проводятся испытания на сопротивление заземления. Важно, чтобы оно не превышало 4 Ом для жилых объектов и 1 Ом для промышленных. Это необходимо для предотвращения поражения электрическим током в случае повреждения нейтрали.
Особое внимание стоит уделить состоянию изоляции проводников. Не допускается использование поврежденных проводов, а также проводников с несоответствующей изоляцией для подключения к заземлению. Все соединения должны быть выполнены с использованием специальной зажимной арматуры, которая исключает возможность ослабления контакта со временем.
В случае появления признаков повреждения нейтрали или других неполадок в системе TN-C, необходимо немедленно прекратить эксплуатацию оборудования до устранения неисправности. Также не следует устанавливать дополнительные устройства или подключения, нарушающие нормальную работу системы заземления и нейтрали.
Какие ошибки при соединении нуля и земли могут привести к поражению током
Ошибка при соединении нуля и земли в электрощите может стать причиной серьёзных последствий, включая поражение электрическим током. Рассмотрим основные ошибки, которые могут привести к этому.

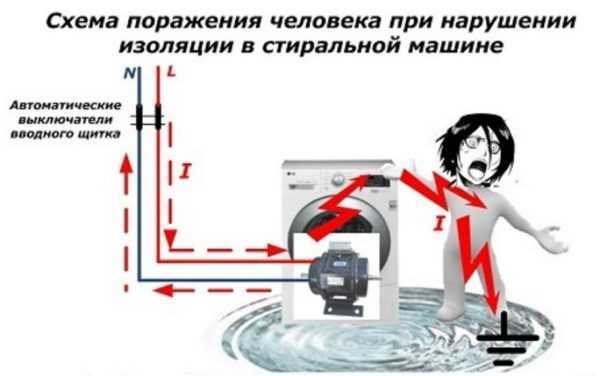

Неправильное соединение нулевого провода с землёй может создать замкнутую цепь, которая обеспечит прямой путь тока через тело человека в случае его контакта с металлическими частями, находящимися под напряжением. Это происходит из-за того, что в случае неисправности нейтрализуется защита, которая должна ограничить доступ тока к корпусу. При подключении нуля и земли на отдельных этапах электрической системы часто возникают ситуации, когда случайный контакт с корпусом может привести к смертельному поражению током.
Использование незащищённого нулевого провода – одна из частых ошибок. Если нейтральный провод не подключен к земле в месте подключения электрощита или контактный провод повреждён, то при возникновении короткого замыкания ток может идти через заземляющую систему, создавая опасную разницу потенциалов, что увеличивает риск поражения током при касании заземлённых конструкций.
Отсутствие нормированной заземляющей системы также увеличивает опасность. Если заземление в электрощите не выполнено согласно требованиям стандартов, то нарушение при соединении нуля и земли может привести к тому, что корпус электроприборов станет под напряжением, и любой контакт с ним может стать смертельно опасным.
Перегрузка заземляющего контура часто возникает при неверном соединении, когда земля не справляется с током, создавая потенциал, при котором устройство или человек, вступающий в контакт с землёй, может получить электрический шок. Это особенно критично в случаях, когда заземляющая система имеет недостаточную проводимость или плохие контакты.
Невыполнение требований к материалам проводников также играет важную роль. Использование проводников с низким сопротивлением для подключения земли и нуля не только ухудшает работу системы, но и увеличивает риски возникновения электрического тока в местах, где это не предусмотрено проектом, что может стать причиной поражения электрическим током.
Для предотвращения опасных ситуаций важно соблюдать все требования по проектированию и установке электрощитов, строго следить за качеством материалов и проверять целостность заземляющих проводников. Регулярное техническое обслуживание системы заземления и нуля также критично для безопасности.
Вопрос-ответ:
Зачем нужно соединять ноль и землю в электрощите?
Соединение нуля и земли в электрощите необходимо для обеспечения безопасности. Это позволяет снизить риск поражения электрическим током в случае замыкания на корпус устройства или других несанкционированных ситуаций. Это соединение создаёт безопасный путь для тока к земле, что помогает предотвратить опасные последствия, такие как электрический шок или пожары.
Какое значение имеет соединение нуля и земли для работы электросистемы?
Соединение нуля и земли помогает стабилизировать напряжение в сети. Это снижает вероятность возникновения неожиданных перепадов, которые могут повредить электроприборы. В случае возникновения короткого замыкания или других неполадок, ток проходит через заземляющий проводник, что минимизирует риски повреждения оборудования и повышает надежность работы всей системы.
Можно ли обойтись без соединения нуля и земли в щите?
Нет, обходиться без соединения нуля и земли в электрощите нельзя, так как это существенно увеличивает риск возникновения электрического удара при повреждениях проводки. Отсутствие такого соединения может привести к тому, что металлические части приборов будут находиться под напряжением, что крайне опасно для людей, использующих оборудование. Поэтому подключение земли и нуля — это обязательная мера безопасности.
Как соединение нуля и земли помогает в случае короткого замыкания?
Когда происходит короткое замыкание, ток, благодаря соединению нуля и земли, уходит через землю. Это снижает риск повреждения оборудования и предотвращает более серьезные последствия, такие как возгорания. Без такого соединения, ток может пойти по непредсказуемым путям, что приведет к поломкам и опасным ситуациям.
Какие последствия могут возникнуть, если в электрощите не соединены ноль и земля?
Если ноль и земля не соединены в электрощите, это может привести к возникновению опасных ситуаций. В случае повреждения изоляции проводов, металлические части оборудования могут оказаться под напряжением, что создает риск поражения электрическим током. Кроме того, такие условия могут способствовать нестабильной работе электрооборудования и даже привести к его поломке.
Зачем в электрощите соединяют ноль и землю?
Соединение ноля и земли в электрощите выполняется для повышения безопасности электроснабжения. Это помогает обеспечить защиту от электрического удара при неисправностях в проводке. Если проводник с нулевым потенциалом повреждается, через соединение с землёй происходит безопасный путь для тока, что позволяет избежать опасных ситуаций. Также, такое соединение снижает риск перегрузки в системе и повышает её стабильность.
