Алюминий обладает высоким коэффициентом теплопроводности и моментально отводит тепло от места пайки, что делает традиционные методы соединения малорезультативными. Кроме того, на его поверхности быстро образуется оксидная пленка, мешающая формированию прочного контакта. Чтобы обеспечить надежное соединение провода с алюминиевой пластиной, требуется строгое соблюдение технологических условий.
Для пайки потребуется паяльник мощностью не менее 100 Вт, припой с содержанием цинк-алюминиевого сплава либо специальный припой на основе олово-цинк-медь, а также активный флюс, способный удалять оксидную пленку. Оптимально использовать флюсы серии АМТ или Ф-64, разработанные именно для алюминия. Наносить флюс необходимо непосредственно перед пайкой, не допуская его высыхания.
Температура жала паяльника должна находиться в пределах 350–400 °C. Контакт нужно прогревать не более 5–7 секунд, при этом равномерно распределяя тепло. Провод перед пайкой следует облудить, используя тот же припой, чтобы избежать межслойной коррозии и обеспечить равномерное растекание припоя по поверхности алюминия.
Для повышения адгезии можно использовать механическую подготовку поверхности: зачистку до зеркального блеска с помощью наждачной бумаги с зернистостью P400 и немедленное нанесение флюса. После завершения пайки необходимо тщательно удалить остатки флюса спиртом или ацетоном, чтобы избежать последующей коррозии соединения.
Выбор припоя и флюса, подходящих для алюминия
Для пайки алюминия нельзя использовать стандартные свинцово-оловянные припои и канифольные флюсы – они не обеспечивают надёжное соединение из-за оксидной плёнки на поверхности металла. Необходимы специальные составы, разработанные с учётом химических свойств алюминия.
Подходящие припои:
- ПРИПОЙ ALUSOL 45 – сплав алюминия с цинком (Al-Zn), температура плавления около 380 °C. Отличается высокой адгезией к алюминиевым поверхностям.
- ПРИПОЙ ZnAl30 – цинк с добавлением 30% алюминия. Обеспечивает прочное соединение при пайке тонких алюминиевых пластин.
- Сплавы на основе индия (например, InSn50) – подходят для температур до 150 °C, но используются реже из-за высокой цены.
Рекомендованные флюсы:
- Флюс F64 (или аналогичный) – активный флюс на основе хлоридов и фторидов, специально предназначен для пайки алюминия. Эффективно удаляет оксидную плёнку при температуре от 300 до 400 °C.
- Флюс Castolin AL 1040 – пастообразный состав, используемый при пайке алюминия твёрдым припоем. Обеспечивает стабильную очистку и не оставляет коррозионных остатков.
Для пайки алюминия нельзя использовать флюсы для меди и её сплавов: они не активны по отношению к алюминиевым оксидам и не обеспечивают смачивания поверхности. После пайки остатки флюса необходимо удалить горячей водой или спиртом, чтобы предотвратить коррозию.
Обработка поверхности алюминиевой пластины перед пайкой
Перед пайкой необходимо полностью удалить с алюминия оксидную пленку, которая препятствует смачиванию припоем. Для этого применяется механическая и химическая очистка.
Механическую очистку выполняют с помощью мелкозернистой наждачной бумаги (зерно не крупнее P400) или абразивной губки. Обрабатывать нужно только участок, где будет проводиться пайка. После обработки поверхность следует обезжирить.
Для обезжиривания применяют ацетон, этиловый спирт или растворитель 646. Нанесите состав на безворсовую салфетку и тщательно протрите зону пайки. Поверхность должна полностью высохнуть перед следующим этапом.
Сразу после обезжиривания, чтобы предотвратить повторное окисление, наносится флюс, предназначенный для пайки алюминия. Оптимально использовать активные флюсы на основе хлористого цинка или фторидных соединений.
После обработки нельзя касаться поверхности пальцами. Пайку необходимо выполнить в течение 10–15 минут после подготовки, иначе оксидный слой начнёт формироваться снова.
Методы удаления оксидной пленки с алюминия
Перед пайкой необходимо устранить оксидную пленку, так как она препятствует смачиваемости поверхности припоем и мешает надёжному соединению. Вот проверенные способы удаления оксида с алюминия:
- Механическая зачистка. Используется наждачная бумага с зернистостью 400–600 или абразивная губка. Обрабатывать нужно до появления характерного металлического блеска. Поверхность следует зачистить непосредственно перед пайкой, чтобы избежать повторного окисления.
- Химическое травление. Смесь 30% раствора каустической соды (NaOH) и воды наносится на алюминий на 30–60 секунд. После появления активного газовыделения изделие промывается водой и нейтрализуется 10% раствором уксусной или азотной кислоты.
- Применение флюсов для алюминия. Флюсы с содержанием хлорида цинка (ZnCl2) и хлорида аммония (NH4Cl) растворяют оксидную пленку прямо в процессе пайки. Их наносят на предварительно зачищенную и подогретую поверхность, затем сразу приступают к пайке.
- Удаление под масляной пленкой. Мелкоабразивный порошок (например, корунд) втирается в поверхность под слоем машинного масла. Такой метод снижает доступ кислорода и предотвращает повторное окисление. После зачистки масло аккуратно удаляется растворителем перед пайкой.
Выбор метода зависит от доступности материалов, размеров детали и требований к прочности соединения. Совмещение механической обработки с флюсом даёт наиболее надёжный результат.
Выбор паяльника и регулировка температуры жала
Для пайки алюминия требуется паяльник с мощностью не менее 60 Вт. Модели с регулировкой температуры позволяют точно установить необходимое значение, что критично при работе с алюминиевыми сплавами. Оптимальный диапазон температуры жала – от 350 до 400 °C. Ниже – недостаточный нагрев, выше – риск разрушения флюса и окисления поверхности.
Используйте паяльники с керамическим нагревателем и цифровым контролем температуры. Жала должны быть сменными, предпочтительно – с никелевым покрытием. Алюминий обладает высокой теплопроводностью, поэтому жало быстро теряет температуру при контакте с поверхностью. Это компенсируется качественным тепловым резервом, обеспечиваемым мощным нагревателем и контролем стабильности температуры.
Перед началом работы прогрейте паяльник минимум 2–3 минуты. Избегайте применения старых низковольтных моделей с медными жалами – они не способны обеспечить нужную термостабильность и быстро окисляются при пайке алюминия.
Порядок действий при пайке провода к алюминиевой пластине
1. Зачистить участок алюминиевой пластины наждачной бумагой зернистостью 400–600 до появления чистого металлического блеска. Удалить окислы и загрязнения спиртом или ацетоном, не допуская контакта с кожей.

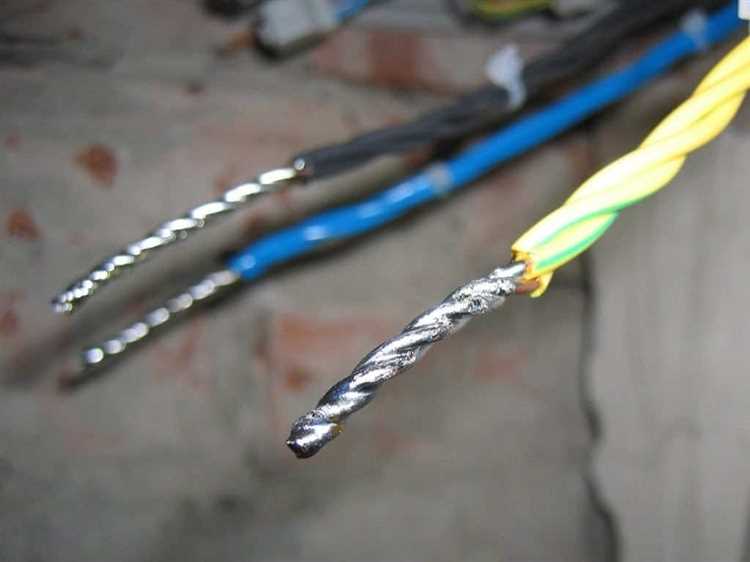

2. Подготовить провод: снять изоляцию на 5–7 мм, лужение медного провода производить заранее с использованием канифоли или пайки с флюсом F-64, пригодным для алюминия.

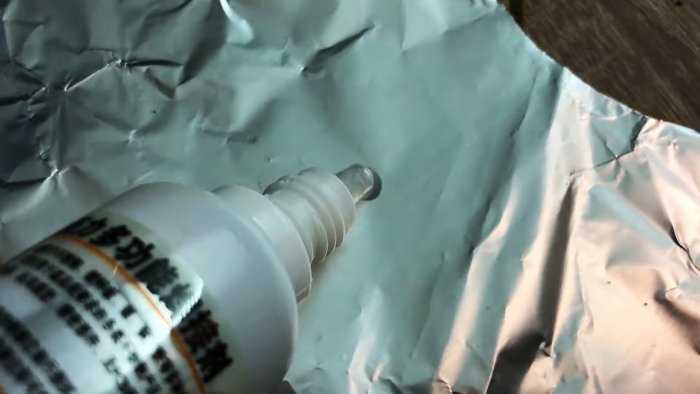

3. Нанести на очищенный участок алюминия активный флюс для пайки алюминия, например, ФА или ПВА. Флюс должен быть свежим, хранение при комнатной температуре не более 6 месяцев.
4. Разогреть паяльник до температуры 350–400 °C. Использовать жало с широкой площадью контакта – минимум 3 мм. Прикоснуться жалом к алюминиевой поверхности, предварительно покрытой флюсом, и удерживать 3–4 секунды до начала активации флюса.
5. Ввести припой на основе олова с добавками цинка или серебра (SnZn, SnAg) в зону пайки. Распределить припой по поверхности пластины движением жала, одновременно прижимая провод к алюминию. Время пайки не должно превышать 10 секунд, чтобы избежать перегрева алюминия.
6. Удалить остатки флюса изопропиловым спиртом с помощью ватной палочки или кисти. Остатки активного флюса вызывают коррозию.
7. Проверить прочность соединения механическим натяжением провода. Если провод держится с усилием, превышающим 2 кг, пайка выполнена корректно.
Проверка надежности контакта после пайки
Для оценки качества пайки алюминиевой пластины измерьте электрическое сопротивление контакта мультиметром в режиме омметра. Значение должно быть не выше 10 мОм. Более высокое сопротивление указывает на неплотный контакт или окислы.
Проверьте механическую прочность, аккуратно расшатывая провод в местах пайки. Отсутствие люфта и отсутствие изменений в сопротивлении подтверждают стабильность соединения.
Используйте визуальный контроль с увеличением 10–20x для выявления трещин, непроваров и расслоений припоя. Поверхность должна быть ровной, блестящей, без пузырей и сероватого налета.
При возможности проведите тепловой тест: подайте ток, близкий к рабочему значению, и замерьте температуру зоны пайки с помощью пирометра. Температура не должна превышать 60 °C во время работы, чтобы избежать деградации контакта.
Вопрос-ответ:
Почему пайка алюминия сложнее, чем пайка меди?
Алюминий покрыт тонкой оксидной плёнкой, которая быстро образуется на поверхности и мешает качественному соединению при пайке. Эта плёнка плохо пропускает припой и требует специальной подготовки поверхности, в отличие от меди, у которой такой слой отсутствует или он гораздо тоньше и менее стойкий.
Какие материалы и инструменты нужны для пайки провода к алюминиевой пластине?
Для пайки алюминия потребуется алюминиевый припой или флюс, предназначенный для работы с этим металлом, а также паяльник с достаточной мощностью (обычно от 60 Вт и выше). Также понадобится очиститель поверхности, например, механический абразив или химический растворитель, чтобы убрать оксидную плёнку, и защитные перчатки.
Как правильно подготовить алюминиевую пластину перед пайкой?
Поверхность алюминия необходимо тщательно очистить от загрязнений и оксидной плёнки. Сначала можно использовать мелкую наждачную бумагу или металлическую щётку, чтобы механически снять верхний слой. Затем следует обработать пластину специальным флюсом, который разрушит остатки оксидной плёнки и улучшит адгезию припоя.
Можно ли использовать обычный припой для пайки алюминия или нужен специальный?
Для алюминия стандартный припой на основе олова или свинца не подходит, поскольку не создаёт прочного соединения. Необходимо применять специальные алюминиевые припои или припои с добавлением кремния и цинка, которые рассчитаны на работу с этим металлом и способны проникать сквозь оксидный слой.
Какие ошибки чаще всего допускают при пайке провода к алюминиевой пластине и как их избежать?
Основные ошибки — недостаточная очистка поверхности, использование неподходящего флюса или припоя и слишком слабый нагрев паяльника. Из-за этого припой не прилипает, соединение получается непрочным. Чтобы избежать проблем, важно тщательно очистить алюминий, применить специализированный флюс и обеспечить стабильный, достаточно сильный нагрев, не перегревая пластину, чтобы избежать её деформации.
Какие материалы и инструменты понадобятся для пайки провода к алюминиевой пластине?
Для работы потребуются паяльник с мощностью около 60-80 Вт, специальный припой для алюминия или алюминиевый флюс, очиститель поверхности (например, спирт или ацетон), наждачная бумага или металлическая щётка для зачистки алюминия, а также защитные перчатки. Важно использовать составы, предназначенные именно для алюминия, поскольку обычный припой плохо прилипает к этому металлу.
Как правильно подготовить алюминиевую пластину перед пайкой, чтобы соединение было надёжным?
Поверхность алюминия обязательно нужно тщательно очистить от загрязнений, окислов и жиров. Для этого её рекомендуется обработать мелкой наждачной бумагой или металлической щёткой, затем протереть спиртом или ацетоном. Это помогает убрать тонкий слой окислов, который мешает хорошему сцеплению припоя с металлом. После очистки следует сразу приступать к пайке, чтобы поверхность не успела окислиться снова. Использование специального флюса для алюминия также способствует улучшению качества соединения, так как он восстанавливает контакт и предотвращает образование окислов в процессе нагрева.
