Выбор ПНД трубы для прокладки кабеля обусловлен её высокой прочностью и устойчивостью к воздействию внешних факторов. Для успешной прокладки важно учитывать внутренний диаметр трубы: он должен быть на 20-30% больше диаметра кабеля, чтобы обеспечить свободное движение без повреждений.
Перед началом работы стоит подготовить кабель: снять защитную оболочку на концах и тщательно осмотреть на наличие повреждений. Рекомендуется использовать смазку на основе силикона или специальные тросики с нанесённым составом для снижения трения внутри трубы, особенно при протяжке кабеля на расстояния более 10 метров.
Оптимальная длина отрезков кабеля для протяжки – не более 50 метров без промежуточных точек доступа. Для длинных трасс применяют втягивающие тросы или специальные протяжки с катушкой. Протяжка должна выполняться плавно, без резких рывков, чтобы избежать повреждений изоляции и внутренней жилы.
Выбор подходящего кабеля и ПНД трубы для прокладки
Для прокладки кабеля в ПНД трубе важно подобрать материалы, обеспечивающие защиту, надежность и удобство монтажа.
- Тип кабеля: выбирайте кабель с внешней изоляцией, устойчивой к механическим нагрузкам и влаге, например, ВВГнг или NYM. Для наружных работ подойдут кабели с маркировкой с ПВХ оболочкой и дополнительной гидроизоляцией.
- Диаметр кабеля и трубы: диаметр ПНД трубы должен быть минимум в 1,5 раза больше наружного диаметра кабеля. Это обеспечивает свободный проход и упрощает протяжку без повреждений. Например, для кабеля диаметром 10 мм нужна труба диаметром от 16 мм.
- Толщина стенок трубы: выбирайте ПНД трубы с толщиной стенки не менее 2 мм для защиты от механических воздействий и предотвращения деформации при монтаже и эксплуатации.
- Гибкость трубы: для прокладки в сложных участках и изгибах предпочтительны трубы ПНД с повышенной гибкостью, например, гофрированные, которые облегчают укладку и предотвращают заломы кабеля.
- УФ-стойкость: если труба будет находиться под прямым солнечным светом, выбирайте ПНД трубу с УФ-стабилизаторами, чтобы избежать растрескивания и потери прочности.
- Цвет трубы: для кабельных линий чаще используют серую или черную ПНД трубу, чтобы визуально отличать электрические трассы от водопроводных или других коммуникаций.
- Дополнительные компоненты: используйте смазку для кабеля при протяжке, чтобы уменьшить трение внутри трубы и предотвратить повреждения изоляции.

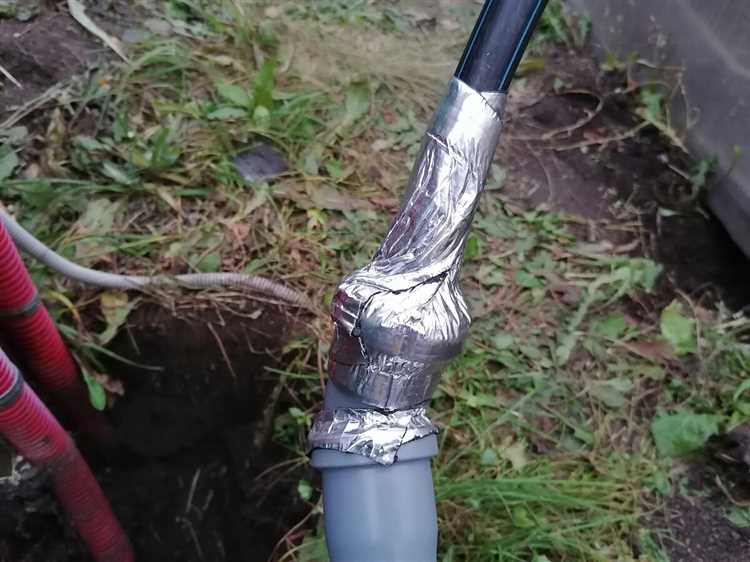

Подготовка инструмента и материалов для работы с трубой
Для прокладки кабеля в ПНД трубе понадобится минимальный набор, обеспечивающий точность и удобство монтажа. В первую очередь подготовьте трубу ПНД с диаметром, соответствующим сечению кабеля с запасом минимум 20%. Например, для кабеля с диаметром 10 мм оптимальна труба диаметром 25 мм.
Необходим инструмент для резки трубы: качественные ножницы по пластику или труборез с острыми лезвиями. Режьте ровно, чтобы края не имели заусенцев и острых выступов – это предотвратит повреждение изоляции кабеля.
Для сглаживания срезов используйте надфиль или мелкую наждачную бумагу. Это снижает риск зацепления и улучшает скольжение кабеля внутри трубы.
При протяжке кабеля пригодится гибкий трос или металлическая сантехническая струна диаметром 2–3 мм. Трос должен быть без зазубрин и повреждений, чтобы не цеплять кабель.
Дополнительно подготовьте монтажную смазку или мыльный раствор для облегчения скольжения кабеля. Используйте составы на водной основе, которые не повреждают ПНД и изоляцию провода.
Для фиксации труб к стенам или потолку нужны пластиковые или металлические хомуты соответствующего диаметра, с шагом крепления 0,5–1 метр. Запаситесь также дюбелями и шурупами для надежного монтажа.

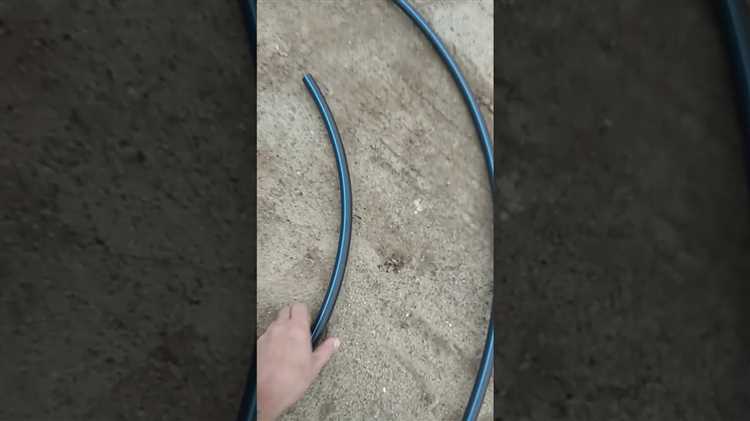

Техника безопасного монтажа и укладки ПНД трубы
Перед началом работ убедитесь в исправности инструментов: кабелерезы, монтажного шнура, средств индивидуальной защиты. Используйте защитные перчатки с повышенной износостойкостью, чтобы предотвратить порезы и ссадины при работе с трубой.
При резке ПНД трубы применяйте специализированные ножницы или труборезы, обеспечивающие ровный срез без заусенцев. После резки обязательно удаляйте внутренние и внешние заусенцы с помощью напильника или специального скребка для труб.
Для укладки трубы избегайте острых перегибов: минимальный радиус изгиба должен быть не менее 15 диаметров трубы. При необходимости изменить направление используйте фитинги или специальные колена.
Перед протяжкой кабеля внутри трубы проследите, чтобы внутренняя поверхность была чистой от грязи и посторонних предметов. Для упрощения протяжки применяйте монтажный трос с плавным покрытием, уменьшающим трение.
Во время укладки трубы в траншею глубина залегания должна быть не менее 70 см, чтобы исключить повреждения при механической нагрузке. При прохождении через стены или перегородки используйте гильзы из того же материала, что и труба, с уплотнительными манжетами для предотвращения попадания влаги.
Не допускайте смещения трубы после укладки – фиксируйте её скобами или анкерами с шагом не более 1,5 м. При работе вблизи электропроводки соблюдайте расстояние не менее 10 см для исключения помех и обеспечения безопасности.
При прокладке в помещениях избегайте соприкосновения ПНД трубы с острыми металлическими конструкциями, используйте защитные накладки или изоляционные втулки. Проверяйте устойчивость и герметичность всех соединений до начала протяжки кабеля.

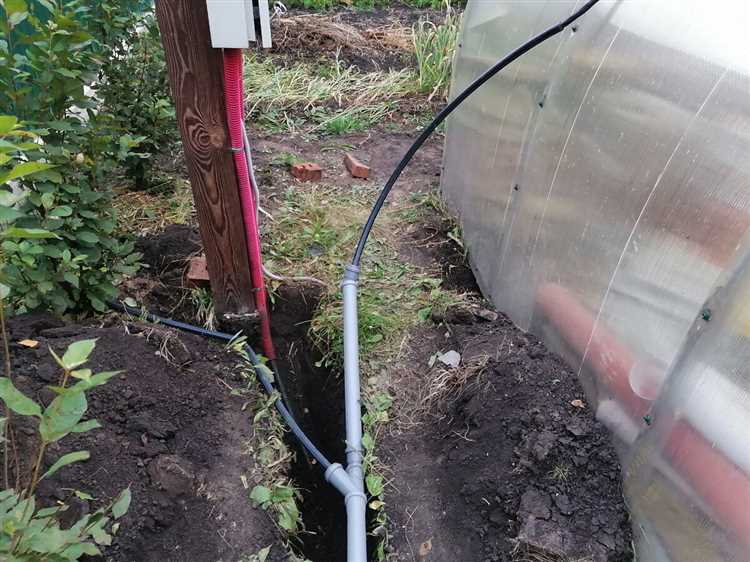

Методы протяжки кабеля внутри ПНД трубы без повреждений
Для протяжки кабеля в ПНД трубе используют специальные приемы, исключающие перегибы и повреждения изоляции. Первый способ – применение троса с пластиковым наконечником. Трос вводится в трубу и аккуратно продвигается до выхода, после чего к наконечнику крепится кабель с помощью изоленты внахлест, чтобы избежать зазоров и зацепок.
Второй метод – использование смазки на основе силикона или литола, наносимой на кабель перед протяжкой. Смазка снижает трение и предотвращает повреждения, особенно при длинных участках или резких поворотах. Количество смазки должно быть минимальным, чтобы не оставлять излишков внутри трубы.
Для сложных трасс с большим количеством изгибов рекомендуется протягивать кабель поэтапно, используя промежуточные муфты или направляющие. Это позволяет контролировать усилие и уменьшить риск заломов.
При использовании электротяговых приспособлений важна регулировка усилия протяжки. Максимальная нагрузка не должна превышать рекомендованную производителем кабеля, обычно это 50–70 Н, иначе велика вероятность повреждения жил и изоляции.
Также полезно применять пластиковые или нейлоновые втулки на местах перехода через сужения трубы, чтобы избежать зацепок. При протяжке внутри длинных труб полезно контролировать состояние кабеля визуально через смотровые окна или с помощью гибкого эндоскопа.
Как предотвратить образование заломов и перегибов кабеля
Для защиты кабеля от заломов важно соблюдать минимальный радиус изгиба, указанный производителем. Обычно для медных кабелей этот радиус составляет не менее 8–10 диаметров кабеля. При прокладке в ПНД трубе радиус изгиба трубы не должен быть меньше этого значения.
Перед протяжкой кабеля внутри трубы очистите трубу от загрязнений и остатков монтажных материалов, чтобы исключить зацепы и повреждения оболочки. Используйте смазки на силиконовой основе или специализированные гели, уменьшающие трение, что облегчает протяжку и снижает риск заломов.
При протягивании избегайте резких рывков и натяжения кабеля свыше 50 Ньютонов для кабелей с медной жилой. Применяйте направляющие ролики или трос с петлей для равномерного распределения нагрузки.
Если протяжка требует изгибов, используйте сегментные или гофрированные ПНД трубы, позволяющие сохранить нужный радиус. При необходимости монтажных колен и переходов применяйте специальные муфты и уголки, предотвращающие перегибы.
Периодически контролируйте состояние кабеля визуально во время и после протяжки. При обнаружении заломов или повреждений заменяйте участок, чтобы избежать ухудшения рабочих характеристик и снижения срока службы.
Проверка целостности кабеля и завершение прокладки
После протяжки кабеля в ПНД трубе важно провести измерение сопротивления жил мультиметром в режиме омметра. Нормальный показатель для медного кабеля сечением 1.5 мм² составляет около 12-13 Ом на километр. Отклонение более 5% указывает на повреждение или обрыв.
Проверку следует выполнять сразу после протяжки, чтобы избежать лишних затрат на поиск дефекта в будущем. Также необходимо осмотреть внешний изоляционный слой на наличие порезов, царапин и следов перегрева, особенно в местах входа и выхода из трубы.
При обнаружении повреждений участок кабеля следует заменить или зачистить и изолировать термоусадочной трубкой. Все соединения должны быть выполнены с использованием клеммников или пайки, защищённой изоляционной лентой или специальной муфтой.
Завершая прокладку, трубы необходимо герметизировать с помощью заглушек или монтажной пены, чтобы исключить попадание влаги и пыли внутрь. Для дополнительной защиты в местах выхода кабеля из стены применяют пластиковые или резиновые вводы.
Перед окончательным монтажом оборудования рекомендуется повторно проверить сопротивление и целостность жил, а также выполнить тестирование под нагрузкой. Это обеспечит стабильную работу линии и минимизирует риск аварийных ситуаций.
Вопрос-ответ:
Какие инструменты понадобятся для протягивания кабеля в ПНД трубе своими руками?
Для работы понадобятся несколько простых инструментов: кабель, ПНД труба нужного диаметра, рулетка или мерная лента, нож для зачистки кабеля, возможно смазка для облегчения протягивания, а также крепления для фиксации трубы. Если длина трассы значительная, может пригодиться протяжка с направляющей или прочная нить, чтобы сначала протянуть её через трубу, а затем уже сам кабель.
Как правильно выбрать диаметр ПНД трубы для кабеля?
Диаметр трубы должен быть таким, чтобы кабель мог свободно проходить внутри, с небольшим запасом. Обычно рекомендуют выбирать трубу, диаметр которой на 20-30% больше диаметра кабеля. Это уменьшит трение и предотвратит повреждения изоляции. Если планируется прокладывать несколько кабелей, стоит суммировать их диаметр и добавить запас для удобства монтажа.
Какие нюансы важно учитывать при протягивании кабеля в ПНД трубе, чтобы избежать повреждений?
Нужно следить, чтобы кабель не пережимался и не перегибался слишком остро, особенно в местах изгибов трубы. Рекомендуется использовать смазку для кабеля — это снижает трение и облегчает процесс протягивания. Также стоит тщательно очистить внутреннюю поверхность трубы от мусора. При длинных трассах лучше протягивать кабель с помощью протяжки и избегать резких натяжений, чтобы изоляция кабеля осталась целой.
Можно ли прокладывать кабель в ПНД трубе на улице без дополнительной защиты?
ПНД труба сама по себе устойчива к влаге и механическим повреждениям, поэтому её часто используют на улице. Однако, если кабель чувствителен к ультрафиолету или механическим нагрузкам, лучше выбирать специальные трубы с дополнительной защитой от солнца и ударов. В местах с повышенным риском повреждений дополнительно стоит предусмотреть дополнительные кожухи или засыпать трассу песком.
Какие ошибки часто допускают при протягивании кабеля в ПНД трубе и как их избежать?
Частые ошибки — это выбор трубы слишком малого диаметра, чрезмерное натяжение кабеля, отсутствие смазки, пренебрежение очисткой трубы от мусора и резкие изгибы трассы. Избежать проблем помогает тщательное планирование маршрута, подбор подходящих материалов, аккуратное обращение с кабелем и использование специальных приспособлений для протягивания. Важно не торопиться и проверять каждый этап работы, чтобы кабель остался целым и исправным.
Как правильно подготовить ПНД трубу перед протяжкой кабеля?
Перед началом работы необходимо тщательно очистить внутреннюю поверхность трубы от загрязнений и возможных остатков отрезков. Для этого можно использовать трос или специальную щетку, чтобы убрать пыль и мелкий мусор. Также стоит проверить, чтобы труба не имела резких изгибов или повреждений, которые могут затруднить прохождение кабеля. Если планируется длинный участок, рекомендуется установить направляющие или смазать внутреннюю поверхность легким мыльным раствором для облегчения протяжки.
