Короткое замыкание в розетке – одна из основных причин возгораний в жилых помещениях. При его возникновении сопротивление цепи стремительно падает до минимума, ток резко возрастает, что может привести к перегреву проводки и пожару. Чтобы предотвратить такие последствия, важно своевременно выявить и устранить неисправность.
Первый признак короткого замыкания – автоматический выключатель выбивает сразу после включения прибора или при попытке подать напряжение на розетку. Также могут наблюдаться характерные следы копоти, запах гари, оплавленный пластик. Никогда не пытайтесь повторно включать автомат до выяснения причины отключения.
Для проверки необходимо полностью обесточить участок – отключить автомат, а затем с помощью мультиметра в режиме прозвонки проверить сопротивление между фазой и нулем, а также фазой и землей. Наличие звукового сигнала или нулевых показаний говорит о наличии замыкания. При нормальном состоянии сопротивление должно стремиться к бесконечности.
Особое внимание следует уделить состоянию проводки внутри подрозетника. Окисление, нарушение изоляции, скрутки без пайки или повреждения от саморезов – частые причины КЗ. Если при визуальном осмотре выявлены дефекты, розетку необходимо демонтировать и заменить либо исправить соединения по ГОСТ.
Самостоятельную проверку целесообразно проводить только при наличии базовых знаний электробезопасности и соответствующих инструментов. В остальных случаях безопаснее вызвать квалифицированного электрика.
Как распознать признаки короткого замыкания в розетке
Короткое замыкание в розетке может привести к повреждению электропроводки и пожару. Ниже перечислены конкретные признаки, указывающие на проблему, которую нельзя игнорировать.
- Запах гари – устойчивый запах плавящегося пластика или изоляции около розетки сигнализирует о перегреве контактов.
- Обугливание корпуса – тёмные пятна или следы копоти на поверхности розетки часто появляются после кратковременной дуги при замыкании.
- Искры при подключении – однократные искры при вставке вилки не всегда опасны, но частое искрение указывает на нестабильный контакт или повреждение внутри розетки.
- Перегорание предохранителей или автоматов – если при использовании конкретной розетки срабатывает автоматический выключатель, причина может быть в коротком замыкании в её цепи.
- Шум или треск – едва уловимые потрескивания внутри розетки при подключённых приборах говорят о дуговом разряде, вызванном плохим контактом или межфазным замыканием.
- Нагрев розетки – розетка не должна ощутимо нагреваться при нормальной нагрузке. Повышенная температура указывает на перегрузку или внутренний дефект.
При обнаружении любого из этих симптомов необходимо отключить питание на распределительном щите и вызвать квалифицированного электрика. Самостоятельное вмешательство без знаний и инструментов может привести к поражению электрическим током.
Безопасные действия перед началом проверки розетки
Перед проверкой розетки необходимо полностью отключить питание соответствующей группы в электрощите. Отключение должно производиться автоматическим выключателем, а не просто вытаскиванием вилки из розетки. После отключения питания проверьте отсутствие напряжения с помощью бесконтактного индикатора – он должен не подавать световых и звуковых сигналов при поднесении к розетке.
Наденьте диэлектрические перчатки, соответствующие классу защиты не ниже второго. Убедитесь, что обувь имеет резиновую подошву и исключает контакт с заземлёнными предметами.
Перед разборкой розетки проверьте, что инструменты имеют изолированные ручки с маркировкой до 1000 В. Используйте только исправный тестер или мультиметр – с целыми щупами и батареей, способной обеспечить стабильное питание.
Освободите доступ к розетке: уберите мебель, ковры, предметы декора. Подготовьте хорошее освещение, исключающее тени. Работать в условиях недостаточной видимости запрещено.
Предупредите всех находящихся в помещении о том, что ведутся работы с электропроводкой. Запретите включение отключённого автомата до завершения всех проверок.
Отключение питания и поиск автоматов, связанных с розеткой
Перед началом любых работ необходимо обесточить цепь. Найдите главный распределительный щит в квартире или доме. Обычно он установлен в коридоре или подсобном помещении. Откройте крышку щита и обратите внимание на маркировку автоматических выключателей.
Если розетки подписаны, отключите соответствующий автомат. При отсутствии маркировки действуйте последовательно. Включите электрочайник или настольную лампу в подозреваемую розетку и поочерёдно выключайте автоматы. Как только прибор отключится – найден нужный автомат.
Запомните номер автомата или подпишите его для последующей идентификации. При наличии УЗО обязательно отключите и его, если оно связано с контуром розеток.

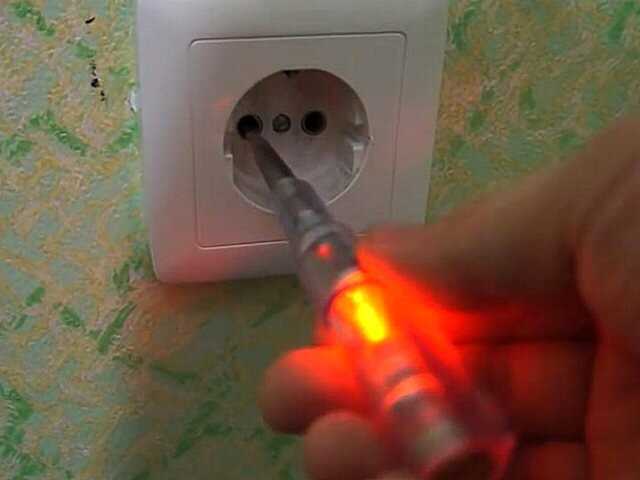

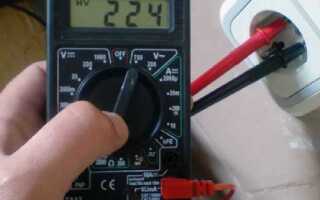

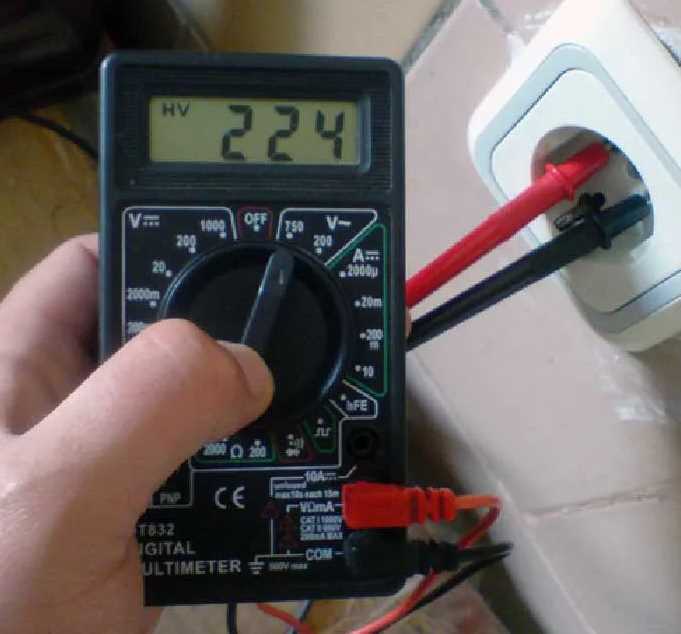

После отключения питания проверьте отсутствие напряжения. Используйте бесконтактный индикатор или мультиметр. При замере мультиметром установите режим измерения переменного напряжения (V~) и проверьте значение между фазой и нулём, а также между фазой и землёй. Наличие нуля или небольшого остаточного напряжения может быть следствием наводок, но фаза должна отсутствовать полностью.
Визуальный осмотр розетки на повреждения и перегрев
Перед началом проверки отключите питание соответствующей группы автоматом в распределительном щите. Убедитесь в отсутствии напряжения с помощью бесконтактного индикатора.
- Снимите декоративную крышку розетки и внимательно осмотрите внутреннюю часть. Обратите внимание на следы копоти, потемнения или расплавленного пластика – это прямые признаки перегрева или короткого замыкания.
- Проверьте наличие трещин и деформаций на корпусе. Пластик, повреждённый из-за температуры, может становиться хрупким или терять форму.
- Оцените состояние контактных зажимов. Окисление, зеленовато-серый налёт или чернота на клеммах указывают на плохой контакт и перегрев.
- Осмотрите провода. Оплавленная изоляция, потускнение меди, запах гари – причины для немедленной замены розетки и проверке проводки в стене.
- Убедитесь, что провода зафиксированы надёжно. Слабый контакт вызывает искрение, нагрев и риск возгорания. Люфт недопустим.
После визуального осмотра замените розетку при наличии любых из указанных признаков. Повторное подключение допускается только после устранения всех дефектов.
Проверка проводки и клемм внутри розетки
Отключите питание на щитке и проверьте отсутствие напряжения тестером. Снимите декоративную крышку розетки и аккуратно извлеките механизм из монтажной коробки, не повредив провода.
Визуально осмотрите проводку: оплавления, почернения, следы перегрева указывают на плохой контакт или короткое замыкание. Особое внимание уделите точкам соединения – клеммам. Они должны быть надежно зажаты, без люфта. Ослабленные винты приводят к искрению и перегреву.
Проверьте наличие зачищенного провода в клемме – изоляция не должна находиться под зажимом. Медные жилы не должны быть окислены; при обнаружении налета зачистите конец провода и зажмите заново. В алюминиевой проводке недопустим прямой контакт с медными элементами без переходников – это провоцирует электрохимическую коррозию и короткие замыкания.
Если в клеммах используются пружинные зажимы, убедитесь в надежности фиксации: провод не должен выскальзывать при легком натяжении. Осмотрите корпус механизма – наличие трещин или оплавлений требует замены розетки. После завершения проверки и устранения дефектов, аккуратно соберите розетку и включите питание для теста.
Использование мультиметра для выявления короткого замыкания
Для проверки короткого замыкания в розетке мультиметр переводят в режим измерения сопротивления (Ом). Перед началом работы обязательно отключают питание на проверяемом участке электропроводки во избежание поражения электрическим током и повреждения прибора.
Проверку начинают с измерения сопротивления между фазным и нулевым контактами розетки. В норме сопротивление должно быть очень высоким, обычно несколько сотен кОм или выше. Значения ниже 10 Ом указывают на наличие короткого замыкания.
Для более точного определения места повреждения проводят измерения между фазным контактом и заземляющим контактом, а также между нулём и землёй. Низкое сопротивление в любом из этих случаев сигнализирует о проблеме с изоляцией или повреждении проводки.

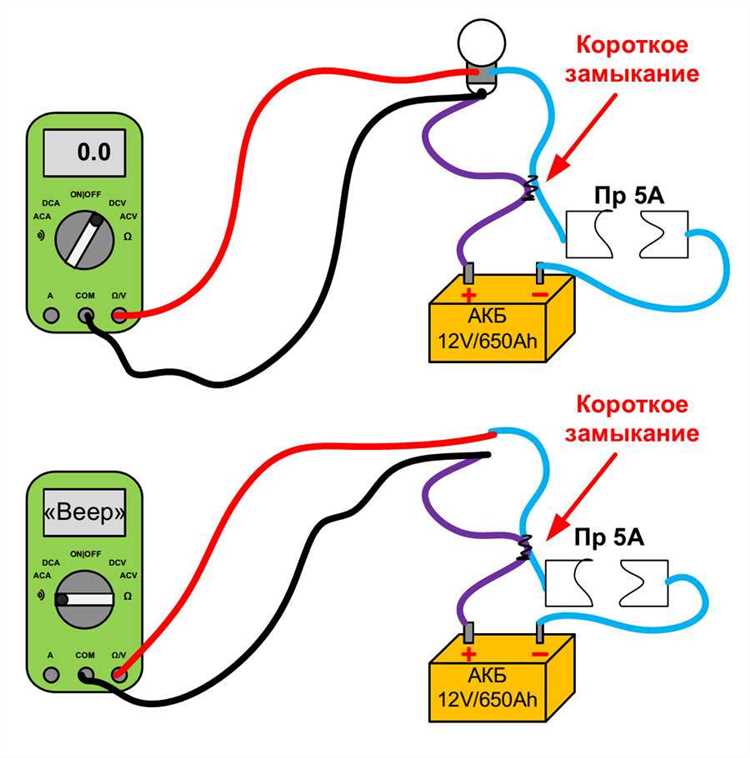

Если мультиметр поддерживает звуковую индикацию цепи, её можно использовать для ускоренной проверки. Звуковой сигнал при прикосновении щупов к разным контактам розетки подтверждает наличие электрической связи, что при отключённом питании и нормальном состоянии не должно происходить.
При подозрении на скрытые повреждения проверяют кабель, ведущий к розетке, измеряя сопротивление между жилой и экраном или оболочкой. Резкое падение сопротивления указывает на пробой изоляции.
После выявления короткого замыкания необходимо локализовать участок с помощью последовательных измерений на ответвлениях и внутри распределительных коробок, чтобы избежать замены всей линии.
Проверка проводов на замыкание с помощью прозвонки
Для проверки проводов на короткое замыкание применяется прозвонка – мультиметр в режиме проверки целостности цепи или специальный тестер.
Первым шагом отключите питание розетки и убедитесь в отсутствии напряжения, используя индикаторную отвертку или мультиметр в режиме измерения напряжения.
Подключите щупы прозвонки к концам проверяемого провода: один к фазному, другой к нулевому или защитному проводу. Если прозвонка издает сигнал или мультиметр показывает нулевое сопротивление, значит провод замкнут на землю или на другой провод, что недопустимо.
Для более точной диагностики замеряйте сопротивление между каждым проводом и корпусом розетки или металлическими частями электропроводки. Значение должно быть максимально высоким (несколько мегом), что указывает на отсутствие замыкания.
Если сигнал прозвонки отсутствует при проверке между фазным и нулевым, но есть при проверке между фазным и землей, значит замыкания нет, но нарушена изоляция с заземляющим контуром. В этом случае требуется ремонт изоляции.
Проверяйте каждый провод отдельно, чтобы исключить скрытые повреждения. Используйте качественные щупы с острыми наконечниками для надежного контакта и повторяйте измерения несколько раз, чтобы подтвердить результат.
Когда вызывать электрика при подозрении на короткое замыкание
Если розетка перестала работать после подключения устройства, и автоматический выключатель сработал повторно, это явный признак короткого замыкания. Отключите питание в щитке и вызовите электрика для диагностики и ремонта.
При появлении запаха горелой изоляции или видимых следов плавления внутри розетки необходимо немедленно отключить электричество и вызвать специалиста. Продолжение эксплуатации опасно и может привести к пожару.
Если розетка искрит при подключении вилки или ощущается легкое покалывание при прикосновении, самостоятельное вмешательство запрещено. Только профессионал с инструментами для измерения сопротивления и проверки цепей способен безопасно выявить неисправность.
Повторяющиеся отключения автоматов защиты в одном и том же участке сети сигнализируют о неисправности, требующей срочного вмешательства. Запуск электрика позволяет избежать масштабных повреждений и сокращает риск возгорания.
В случаях, когда проводка старая, изоляция изношена, или были проведены некачественные ремонты, короткие замыкания чаще возникают без явных внешних признаков. Регулярная проверка специалистом в профилактических целях обеспечивает безопасность и предотвращает аварии.
Вопрос-ответ:
Как определить, что в розетке произошло короткое замыкание?
Признаки короткого замыкания в розетке могут включать появление запаха гари, искрение, отключение автоматического выключателя в электрощите, а также отсутствие напряжения на розетке. При таких симптомах нужно немедленно прекратить использование этой розетки и проверить проводку.
Какие инструменты понадобятся для проверки короткого замыкания в домашней розетке?
Для проверки короткого замыкания обычно используют мультиметр или тестер напряжения, отвертку-индикатор и иногда специализированные приборы для диагностики электрических цепей. Важно соблюдать меры безопасности и работать с обесточенной сетью, если вы не уверены в своих навыках.
Можно ли самостоятельно устранить короткое замыкание в розетке или нужно вызывать электрика?
Если у вас есть опыт работы с электричеством и вы умеете пользоваться измерительными приборами, то можно попытаться выявить и устранить неисправность самостоятельно. Однако при отсутствии необходимых знаний лучше обратиться к специалисту, так как неправильные действия могут привести к пожару или поражению электрическим током.
Как правильно обесточить розетку перед проверкой на короткое замыкание?
Для безопасности необходимо выключить автоматический выключатель, который отвечает за данный участок электропроводки в распределительном щите. Затем убедиться с помощью индикатора напряжения, что в розетке отсутствует электричество, прежде чем приступать к проверке или ремонту.
Какие последствия могут быть, если не проверить короткое замыкание в розетке вовремя?
Если короткое замыкание не устранить вовремя, это может привести к перегреву проводов, повреждению электроприборов, пожару или поломке электросети в доме. Такие ситуации опасны для жизни и здоровья, поэтому при первых признаках неисправности следует сразу принять меры.
Как определить, что в розетке произошло короткое замыкание, и какие признаки указывают на эту проблему?
Короткое замыкание в розетке обычно проявляется резким искрением, запахом гари или плавлением пластика вокруг контактов. Иногда можно заметить выключение автомата в щитке или появление необычного шума при подключении приборов. Если заметили один или несколько из этих признаков, стоит сразу отключить электропитание и проверить розетку, чтобы избежать дальнейших повреждений или пожара.
