Как проверить питание на проводе мультиметром

Для точного определения наличия напряжения на проводе необходимо использовать мультиметр с функцией измерения постоянного и переменного напряжения. Перед проверкой важно убедиться, что прибор исправен и настроен на соответствующий диапазон измерений, учитывая специфику сети – 12 В, 24 В или стандартные 220 В.

Подключение щупов должно выполняться с соблюдением полярности: красный щуп – к проводу с предполагаемым напряжением, черный – на землю или общий провод. В случае измерения переменного напряжения полярность не влияет на результат, но при постоянном напряжении важна для корректного отображения значений.

Рекомендуется проводить измерения при отключенном потребителе, чтобы избежать ложных показаний из-за паразитных токов или обратной ЭДС. Проверка также включает контроль состояния изоляции проводов и надежности контактов, что минимизирует риски ошибок и повреждений оборудования.

Как выбрать режим мультиметра для проверки напряжения

Для измерения напряжения на проводе необходим режим измерения постоянного (DC) или переменного (AC) напряжения, в зависимости от типа цепи. На корпусе мультиметра эти режимы обозначаются буквами V⎓ (постоянное) и V~ (переменное).

Перед началом измерения определите, какое напряжение ожидается в цепи: постоянное – в аккумуляторных или электронных устройствах, переменное – в электросети или бытовых приборах.

Выбирайте диапазон измерений, превышающий ожидаемое напряжение, чтобы избежать повреждения мультиметра. Например, для 12 В автомобильной цепи подойдет диапазон 20 В DC.

Если мультиметр с функцией автоопределения диапазона, активируйте её для удобства и точности, особенно при неизвестных значениях напряжения.

Используйте режим постоянного напряжения для проверки источников питания, аккумуляторов и цифровых цепей. Переменное напряжение применяется для проверки розеток, бытовой техники и электропроводки.

Избегайте использования режимов измерения сопротивления или тока при проверке напряжения, это может привести к ошибочным результатам и повреждению прибора.

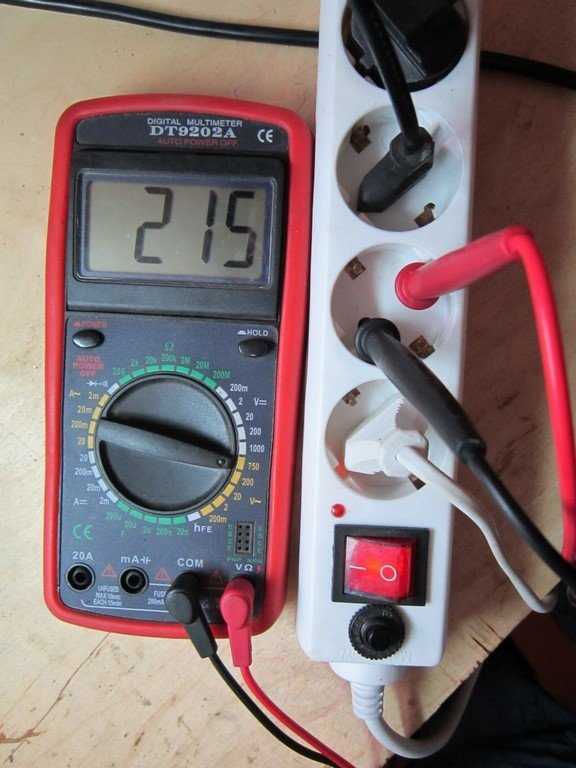

Подготовка мультиметра и проводов к измерениям

Выберите мультиметр с функцией измерения постоянного напряжения (DCV). Перед работой проверьте целостность изоляции и наконечников измерительных проводов, чтобы избежать ложных контактов и коротких замыканий.

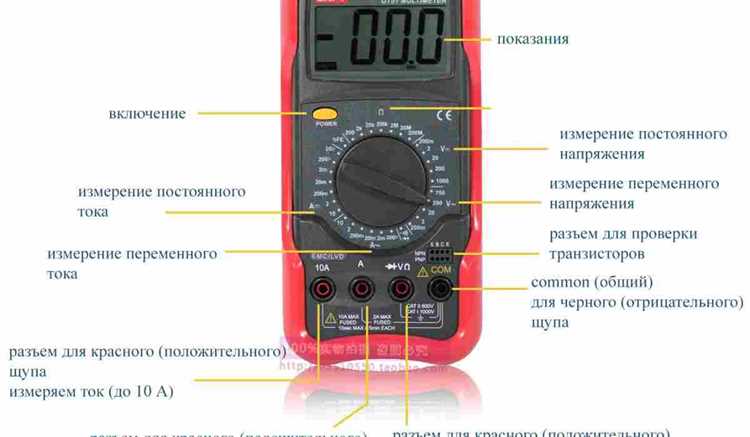

Подключите черный провод к гнезду COM мультиметра, красный – к гнезду, обозначенному V или VΩ. Установите переключатель в режим измерения постоянного напряжения с диапазоном, превышающим ожидаемое напряжение на проверяемом проводе (обычно 20 В или 200 В).

Перед измерением протестируйте мультиметр на известном источнике питания (например, на аккумуляторе 12 В), чтобы убедиться в правильности показаний и отсутствии неисправностей прибора.

Обеспечьте надежное и устойчивое положение проводов при снятии показаний: наконечники должны плотно прилегать к контактам, не создавать дополнительных сопротивлений и исключать случайные замыкания.

Используйте щупы с острыми наконечниками для точного контакта с жилой провода или контактной площадкой, при необходимости слегка зачистите изоляцию на участке измерения, не повреждая проводник.

Как правильно подключить щупы мультиметра к проводу

Для измерения напряжения на проводе необходимо установить мультиметр в режим измерения постоянного или переменного напряжения в зависимости от источника питания. Черный щуп подключается к общему контакту мультиметра и прикасается к проводу, который служит общим или минусовым. Красный щуп вставляется в разъем для измерения напряжения и контактирует с проводом, на котором проверяется питание.

Контакты щупов должны касаться оголенной части провода или клеммы без изоляции, чтобы обеспечить точный контакт. Если оголенного участка нет, аккуратно зачистите небольшой участок провода, не повреждая жилы. Для стабильного измерения удерживайте щупы неподвижно или используйте зажимы «крокодилы» для фиксации.

При проверке питающего провода учитывайте полярность: красный щуп – положительный, черный – отрицательный или общий. Неправильное подключение может привести к ошибочным показаниям. Если провод подключен к цепи с напряжением выше 60 В, соблюдайте осторожность и используйте щупы с защитой от перенапряжения.

Измерения лучше выполнять при выключенном оборудовании, если это возможно, чтобы избежать риска короткого замыкания. При необходимости проверки в рабочем режиме следите за надежностью контактов и не допускайте соприкосновения щупов между собой.

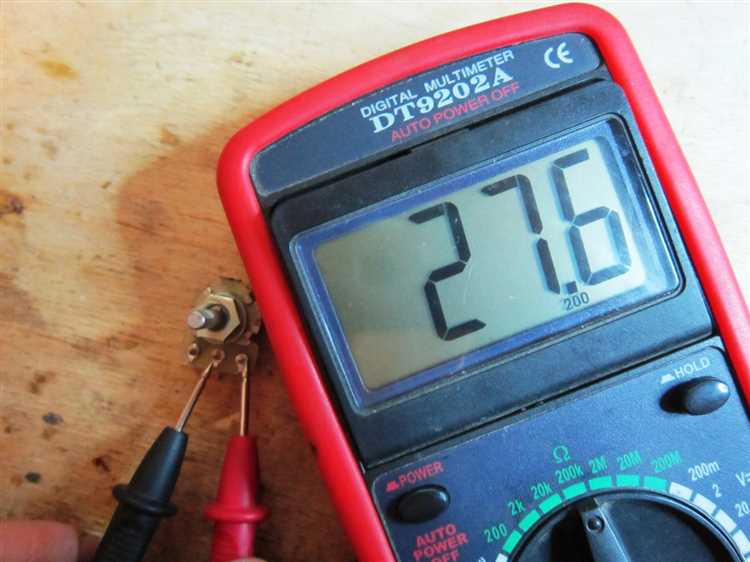

Определение наличия постоянного и переменного напряжения

Для проверки постоянного напряжения мультиметр устанавливают в режим DCV (постоянное напряжение). Значение измерения должно соответствовать заявленному уровню питания, например, 12 В для автомобильных систем. Контакты щупов подключают к проводам, соблюдая полярность: красный – к плюсу, черный – к минусу. При отсутствии показаний ниже 0,2 В считается, что напряжение отсутствует.

Для проверки переменного напряжения переключают мультиметр в режим ACV (переменное напряжение). Этот режим применяется для электросетей с частотой 50 или 60 Гц и напряжением от 110 В до 240 В. Щупы подсоединяют к проверяемым точкам без учёта полярности. Значение ниже 1 В указывает на отсутствие рабочего напряжения.

Перед измерением необходимо убедиться в исправности мультиметра и исправности изоляции щупов. При работе с высокими напряжениями строго соблюдают технику безопасности, используя защитные средства. Для точного определения рекомендуется измерять несколько точек цепи и повторять проверку, исключая помехи и нестабильные контакты.

Примечание: На некоторых мультиметрах для улучшения точности измерений есть функция фильтрации помех или удержания значения. Активируйте эти режимы при нестабильных показаниях.

Как проверить напряжение без разрыва цепи

Для измерения напряжения на проводе без нарушения целостности цепи потребуется мультиметр с функцией бесконтактного или индуктивного измерения, либо применение специальных пробников.

1. Выберите мультиметр с функцией измерения напряжения без прямого контакта (например, бесконтактный тестер напряжения).
2. Включите мультиметр в режим бесконтактного измерения напряжения (AC или DC, в зависимости от типа цепи).
3. Поднесите щуп или индуктивный датчик к изоляции провода на расстояние 1–3 мм.
4. Если мультиметр оснащён звуковой или световой индикацией, дождитесь её срабатывания – это подтверждает наличие напряжения.

Если используется обычный мультиметр без бесконтактного режима, примените специальные зажимы-крокодилы или контактные щупы с иглами, которые прокалывают изоляцию без отключения питания:

• Используйте игольчатые щупы для точечного прокола изоляции.
• Подсоедините черный щуп к общей точке цепи или корпусу.
• Красный щуп аккуратно проколите изоляцию провода в месте измерения.
• Измерьте напряжение, не разрывая цепь и не отключая питание.

Для повышения безопасности и точности:

• Надевайте диэлектрические перчатки и используйте инструмент с изолированными рукоятками.
• Убедитесь в исправности мультиметра и отсутствии повреждений изоляции проводов вне зоны измерения.
• Проверяйте напряжение при минимальной нагрузке на цепь, чтобы избежать скачков и помех.

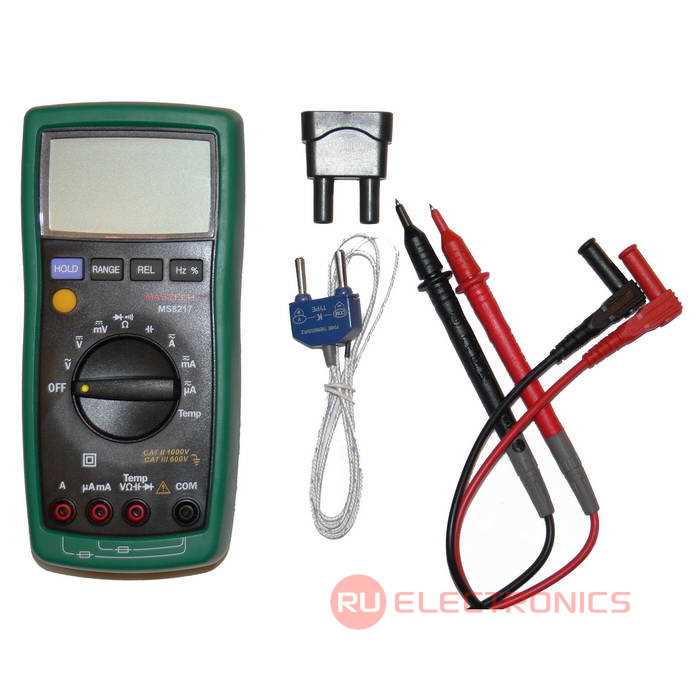

Расшифровка показаний мультиметра при замерах питания

При проверке питания на проводе мультиметр должен быть установлен в режим измерения постоянного напряжения (DCV). Типичные значения для автомобильных систем составляют 12–14,5 В. Если показание около 12 В, питание присутствует и напряжение в норме при выключенном двигателе. При работающем двигателе напряжение должно повышаться до 13,5–14,5 В, что свидетельствует о корректной работе генератора и зарядке аккумулятора.

Если мультиметр показывает 0 В или значение близкое к нулю, значит питание отсутствует. Следует проверить предохранители и целостность проводки. Значения от 1 до 5 В указывают на частичное или слабое питание – возможен плохой контакт или повреждение провода.

Показания выше 15 В сигнализируют о проблемах с регулятором напряжения или перегрузке системы, что требует немедленной проверки во избежание выхода из строя электрооборудования.

При измерении важно правильно установить щупы: красный на питающий провод, черный – на массу (корпус или аккумулятор). Показания с обратной полярностью (отрицательное значение) говорят о перепутанных контактах щупов, что не влияет на диагностику, но требует корректировки для удобства чтения.

Величина тока не определяется при измерении напряжения, поэтому для оценки нагрузки на провод дополнительно используют режим амперметра, но только при разрыве цепи и подключении мультиметра последовательно.

Использование режима измерения сопротивления для проверки питания не информативно, так как цепь под напряжением приводит к неверным результатам и может повредить прибор.

Что делать при отсутствии напряжения на проводе

Следующий шаг – осмотр разъемов и соединений. Обратите внимание на окисление контактов, наличие механических повреждений и надежность соединения. Плохой контакт может полностью прервать цепь.

Используйте мультиметр в режиме прозвонки для проверки целостности провода. Перебитый или замкнутый провод не пропустит напряжение, что приведет к отсутствию показаний.

Проверьте исправность источника питания и его заземление. Иногда отсутствие напряжения связано с неисправностью генератора или аккумулятора, а также с плохим контактом минуса.

Если после проверки указанных элементов напряжение не появляется, следует изучить схему цепи, чтобы выявить дополнительные реле, выключатели или предохранители, которые могут разрывать питание.

Не исключайте вероятность неисправности самого мультиметра – проверьте прибор на заведомо рабочем участке цепи.

При работе с электричеством соблюдайте технику безопасности и используйте защитные средства.

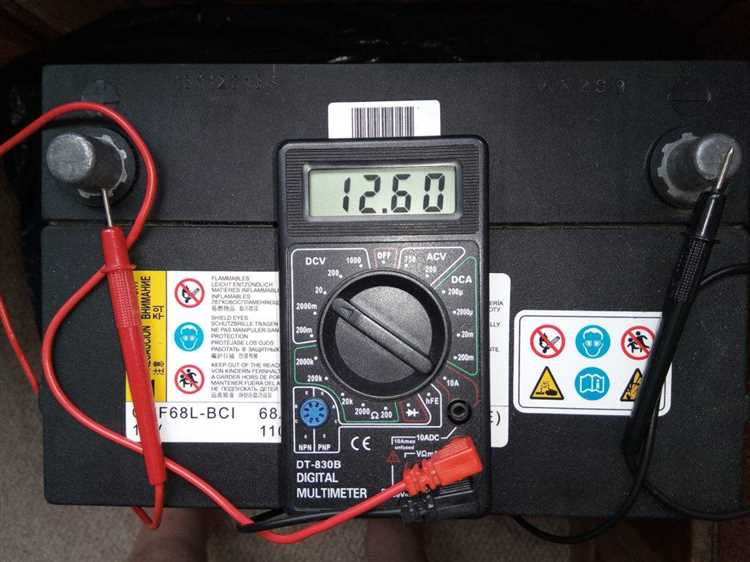

Основные ошибки при проверке питания мультиметром и их устранение

При проверке питания на проводе часто возникают ошибки, приводящие к неверным результатам. Рассмотрим ключевые ошибки и методы их устранения.

• Неправильный режим мультиметра

  Использование режима измерения сопротивления или прозвонки вместо измерения постоянного напряжения. Мультиметр должен быть установлен в режим DCV (постоянное напряжение) с подходящим диапазоном, например 20 В для автомобильных цепей 12 В.

• Неверное подключение щупов

  Ошибка в подключении: красный щуп на положительный провод, черный – на массу или отрицательный провод. Перепутывание приводит к отрицательным значениям или отсутствию показаний. Для проверки питания черный щуп всегда к «массе», красный – к проверяемому проводу.

• Использование неисправных или разряженных батарей мультиметра

  Слабый аккумулятор влияет на точность измерений. Перед работой проверяйте индикатор заряда или заменяйте батарейки при малейших сомнениях.

• Некачественный контакт щупов с проводом

  Контакт щупов с изоляцией или окисленной поверхностью снижает достоверность. Необходимо снять изоляцию на 2–3 мм и зачистить контакт, чтобы обеспечить плотное соединение.

• Измерение в разомкнутой цепи

  Проверка питания при выключенном выключателе или отсоединенном компоненте покажет отсутствие напряжения. Убедитесь, что цепь замкнута и питание подано.

• Игнорирование полярности

  Некоторые цифровые мультиметры автоматически определяют полярность, но аналоговые – нет. Для точного измерения соблюдайте полярность, иначе результат будет отрицательным или нулевым.

• Перегрузка мультиметра

  При проверке напряжения в сети с напряжением выше выбранного диапазона мультиметр может выйти из строя. Всегда начинайте с максимального диапазона и понижайтесь при необходимости.

Правильный подход к выбору режима, подготовке контакта и соблюдению полярности гарантирует точность и безопасность при проверке питания мультиметром.

Вопрос-ответ:

Как правильно подготовить мультиметр для проверки наличия питания на проводе?

Для начала нужно переключить мультиметр в режим измерения напряжения постоянного тока (DCV). Обычно это обозначается буквой «V» с прямой линией и пунктиром под ней. Затем подсоедините красный щуп к проводу, где хотите проверить питание, а черный — к «массе» или минусу цепи. Перед измерением убедитесь, что мультиметр исправен и щупы надежно закреплены.

Почему мультиметр показывает нулевое напряжение на проводе, который должен быть под напряжением?

Причин может быть несколько. Возможно, в цепи отсутствует питание из-за перегорания предохранителя, обрыва провода или выключенного источника питания. Также стоит проверить, правильно ли подключены щупы мультиметра и выбран ли правильный режим измерения. Иногда проблема связана с повреждением самого провода или плохим контактом на клеммах.

Можно ли проверить питание на проводе, не отключая питание устройства или автомобиля?

Да, такой способ проверки называется «проверка под нагрузкой». Мультиметр в режиме измерения напряжения позволяет это сделать без отключения питания. Важно аккуратно работать с щупами, чтобы не коротнуть провод и соблюдать правила безопасности. Однако в некоторых случаях, если подозревается короткое замыкание или сильный ток, лучше отключить питание, чтобы избежать повреждений.

Какие меры предосторожности нужно соблюдать при проверке проводов мультиметром?

Перед началом работы убедитесь, что мультиметр исправен и щупы не повреждены. Никогда не касайтесь металлических частей щупов во время измерения, чтобы избежать удара током. Работайте в сухих условиях, а при проверке цепей с высоким напряжением пользуйтесь защитными средствами. Если не уверены в своих навыках, лучше обратиться к специалисту, чтобы избежать повреждения оборудования и травм.
