Обрыв провода приводит к нарушению работы электрических цепей, что может вызвать неисправности техники и оборудования. Быстрая диагностика обрыва без сложного оборудования позволяет сэкономить время и избежать дополнительных затрат на ремонт.
Для проверки достаточно мультиметра или даже подручных средств: например, батарейки и лампочки с проводами. Важно определить наличие целостности цепи – при обрыве сопротивление стремится к бесконечности, что легко выявляется с помощью измерений.
Пошаговая проверка начинается с отключения питания и визуального осмотра провода на наличие повреждений. Затем следует измерение сопротивления между концами провода. Если мультиметра нет, можно проверить цепь с помощью замыкания через индикатор – лампочка загорится только при целостности провода.
Использование этих простых методов позволяет быстро выявить точное место обрыва и принять меры по ремонту без привлечения специалистов и сложного инструментария.
Как визуально определить признаки обрыва провода
Механические повреждения изоляции – один из первых признаков. Трещины, вмятины, следы прижатия, перегибов или сдавливания часто указывают на внутренний обрыв жилы. Особое внимание стоит уделить участкам, которые подвергаются изгибам или находятся рядом с подвижными элементами.
Изменение формы провода: вздутие, утонение или излом на участке могут свидетельствовать о разрыве внутренней жилы. Часто повреждение заметно даже на ощупь – провод становится мягче или жестче на ограниченном участке.
Наличие следов оплавления указывает на перегрев, который мог привести к перегоранию жилы. Это особенно актуально для проводов, подключённых к мощным потребителям или работающих в замкнутом пространстве без вентиляции.
Окисление контактов на концах провода, реле или клеммах может быть косвенным признаком обрыва, особенно если контакт потемнел или покрылся налётом. Обрыв может происходить внутри изоляции при отсутствии внешних повреждений, особенно у старых или низкокачественных кабелей.
Подвижность жилы относительно изоляции – признак, что она оборвана. Если при лёгком натяжении изоляция двигается, а провод не оказывает сопротивления, скорее всего, металл внутри повреждён.
Отсутствие маркировки или обрыв на месте заводского обжима указывает на некачественную сборку или усталость материала. Такие зоны нужно проверять в первую очередь.
Проверка провода мультиметром в режиме прозвонки

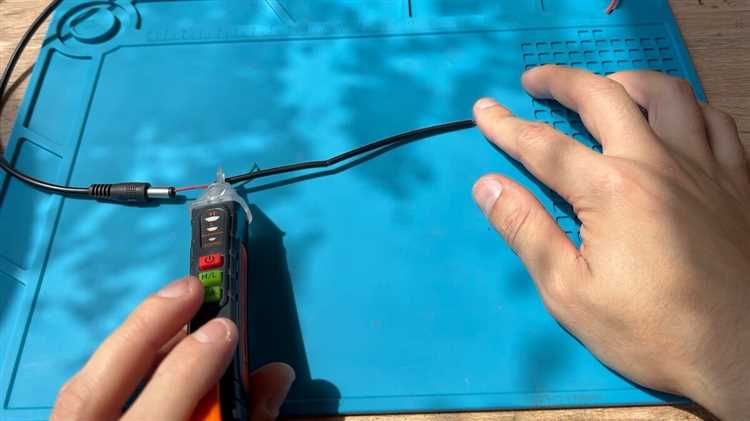

Установите мультиметр в режим прозвонки – на шкале он обозначается значком звуковой волны или диодом. При касании щупов мультиметр должен издать звуковой сигнал, что подтверждает исправность самого прибора.
Отключите питание проверяемой цепи. Даже небольшое напряжение может исказить результат и повредить прибор.
Освободите оба конца провода, чтобы получить к ним прямой доступ. Подключите щупы мультиметра к контактам. При звуковом сигнале можно однозначно утверждать, что обрыва нет. Отсутствие сигнала – признак нарушения проводимости.
Для точной локализации обрыва при длинном проводе последовательно проверяйте каждую секцию, прокалывая изоляцию острым щупом. После проверки места прокола изолируйте термоусадкой или изолентой.
Если провод многожильный, проверяйте каждую жилу отдельно. Перепутанные или замкнутые между собой жилы могут создавать ложные сигналы.
При наличии экрана проверьте его отдельно, подключив один щуп к экрану, а второй – к заземлению. Наличие сигнала укажет на целостность экрана.
Использование батарейки и лампочки для диагностики обрыва
Для проверки целостности проводника можно использовать источник питания (батарейку 1,5–9 В) и лампочку с соответствующим напряжением. Такой метод позволяет выявить обрыв без мультиметра и других измерительных приборов.
Подключите один конец провода к минусу батарейки. К другому концу провода подключите один контакт лампочки. Второй контакт лампочки соедините с плюсом батарейки. Если цепь замкнута, лампочка загорится. Если в проводе обрыв – свет отсутствует.
Важно: лампочка должна быть рассчитана на напряжение батарейки. Применение лампы с чрезмерным напряжением приведёт к ложному результату – она не загорится даже при исправном проводе.
Рекомендация: для более удобной проверки многожильных кабелей используйте зачищенные концы и зажимы типа «крокодил». Это обеспечит стабильный контакт и исключит ложное срабатывание.

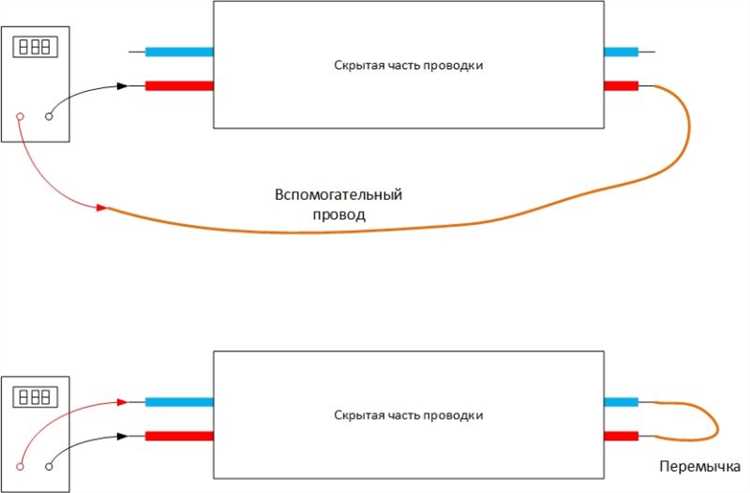

Если провод длинный, и нет возможности подключиться к обоим концам одновременно, используйте дополнительный провод, чтобы замкнуть цепь через проверяемый участок.
Метод проверки провода на обрыв с помощью тестера цепей
Если сигнала нет, возможно два варианта: обрыв внутри изоляции или плохой контакт с клеммой. Чтобы исключить второе, зачистите провод на конце и повторите проверку. Также важно убедиться, что тестер исправен: для этого сначала проверьте его на заведомо рабочем проводе.
При большой длине линии применяйте удлинительный провод или подключайте тестер на доступных промежуточных точках, чтобы локализовать участок обрыва. Метод эффективен как для медных, так и для алюминиевых жил, но не подходит при наличии параллельных цепей – это может исказить результат.
Проверка кабеля на обрыв без специальных приборов
Для определения обрыва в бытовом кабеле можно использовать подручные средства: лампочку, батарейку, звонок или мультиметр в режиме прозвонки, если он под рукой. Но даже без этих приборов есть рабочие способы.
Метод 1: Проверка с помощью нагрузки
Подключите нагрузку (например, лампу накаливания) к одному концу кабеля. На другом конце соедините провода напрямую или через перемычку. Если лампа не загорелась – в кабеле обрыв. Такой способ подходит, если провод двухжильный и есть доступ к обоим концам.
Метод 2: Механический осмотр
Визуально проверьте кабель по всей длине: перегибы, следы перегрева, потемнения, обжимы, повреждения изоляции. Особое внимание уделите местам у разъёмов, вилок и стыков – часто именно там происходят обрывы жил.
Метод 3: Звуковой сигнал
Если кабель используется для передачи аудиосигнала (например, наушники), включите источник звука и медленно перегибайте кабель в подозрительных местах. Если при перегибе звук появляется или пропадает – повреждение найдено. Это работает и с USB-проводами, если подключено устройство, подающее сигнал (например, мышь).
Метод 4: Проверка с помощью светодиода и батарейки
К светодиоду подключите резистор (около 300 Ом), затем батарейку (3 В) и проверьте прохождение тока через кабель. Светодиод загорится – обрыва нет. Не загорится – проверьте полярность, затем проверьте кабель поочерёдно по жилам.
Метод 5: Проверка сопротивлением тела
Если один конец кабеля подключён к включённому устройству (например, зарядному устройству), слегка прикасаясь к оголённому проводу на другом конце, можно почувствовать лёгкое покалывание. Отсутствие ощущения – возможный обрыв. Метод требует осторожности и не подходит для сетевого напряжения.
Эти методы позволяют определить обрыв в большинстве случаев без покупки специальных инструментов. Главное – иметь доступ к обоим концам провода и соблюдать технику безопасности.
Как правильно подготовить провод к тестированию на обрыв
Перед началом проверки необходимо обеспечить доступ к обоим концам провода. Это критично для точности диагностики.
- Отключите питание цепи, чтобы исключить риск короткого замыкания или повреждения измерительного прибора.
- Освободите провод от изоляционных материалов, термоусадок и разъёмов, если они мешают доступу к токопроводящей части.
- При необходимости зачистите концы провода ножом или стриппером – длина зачистки не менее 5 мм, чтобы обеспечить надёжный контакт с щупами тестера.
- Очистите оголённые жилы от окислов или грязи с помощью спирта или абразивного ластика.
- Для многожильных проводов скрутите жилы между собой – это улучшит контакт и снизит разброс показаний.
- Убедитесь, что провод не натянут и не зажат – изгибы и натяжение могут влиять на результаты проверки.
- Если провод зафиксирован в корпусе, используйте щупы с иглами-прокалывателями или сделайте контрольный прокол в изоляции в месте доступа.
После выполнения всех пунктов провод готов к проверке целостности с помощью мультиметра или пробника.
Вопрос-ответ:
Как можно проверить провод на обрыв, если под рукой нет мультиметра?
Один из самых простых способов — использовать обычную лампочку и батарейку. К одному концу провода подключают батарейку, а к другому — лампочку. Если провод целый, лампочка загорится. Этот метод подходит для однотипных проводов и хорошо работает при проверке коротких участков, например в бытовых условиях.
Можно ли определить обрыв внутри изоляции, если снаружи всё выглядит нормально?
Да, визуальный осмотр не всегда помогает. При подозрении на внутренний обрыв, можно слегка изгибать и скручивать провод в разных местах, одновременно подключив его к простейшей электрической цепи (например, батарейка и лампочка). Если при определённом положении цепь замыкается, значит внутри есть повреждение. Этот способ особенно полезен для наушников и других гибких проводов, где разрыв часто случается внутри оболочки.
Какие признаки указывают на обрыв провода без использования приборов?
Прямых признаков может быть немного, но стоит обратить внимание на следующие: провод греется без нагрузки, изоляция выглядит вздутой или деформированной, провод работает нестабильно (например, устройство включается через раз). Также при сгибании или нажатии в определённой точке может происходить временное восстановление контакта. Это косвенно указывает на повреждение жилы внутри.
Можно ли проверить целостность автомобильного провода с помощью подручных средств?
Да, в условиях гаража можно использовать контрольную лампу (пробник). Один контакт подключают к «массе», второй — к предполагаемому концу проверяемого провода. Если лампа не горит, это может означать обрыв. Также часто применяют метод прозвонки с помощью провода и обычной лампочки от аккумулятора. Такой подход подходит для поиска обрывов в цепях освещения, питания и массы.
Что делать, если обрыв в месте, где нельзя разрезать провод для проверки?
В таком случае можно использовать иглу или булавку. Её аккуратно прокалывают через изоляцию до жилы и подключают к простому тестеру или лампочке. Таким способом можно прозвонить нужный участок, не повреждая серьёзно изоляцию. После завершения проверки место прокола желательно обработать изолентой или термоусадкой, чтобы избежать окисления и короткого замыкания в будущем.
