Пусковое реле обеспечивает запуск компрессора холодильника, контролируя подачу питания на двигатель. Неисправное реле вызывает перегорание мотора или полный отказ холодильника работать. Проверка пускового реле мультиметром позволяет выявить замыкания, обрывы и короткие замыкания в обмотках без демонтажа устройства.
Для точной диагностики необходим цифровой или аналоговый мультиметр с функцией измерения сопротивления и прозвонки цепей. Перед началом измерений важно отключить холодильник от сети и обесточить пусковое реле, чтобы избежать повреждения прибора и электробезопасности.
Как подготовить мультиметр и холодильник к проверке пускового реле
Для точной диагностики пускового реле мультиметр должен быть исправен и правильно настроен, а холодильник – безопасно отключен от сети.
- Отключите холодильник от электропитания, выдернув вилку из розетки, чтобы исключить риск поражения током и повреждения прибора.
- Оставьте холодильник без питания минимум на 5 минут для разряда внутренних конденсаторов и стабилизации температуры компонентов.
- Выберите на мультиметре режим измерения сопротивления (Ом). Убедитесь, что предел измерения подходит для проверки реле – обычно в пределах от 200 до 2000 Ом.
- Проверьте исправность щупов мультиметра – коротко замкните их и убедитесь, что на экране отображается значение близкое к нулю Ом.
- Подготовьте рабочее место: освещение должно быть достаточным, а поверхность – чистой и сухой, чтобы избежать помех и случайных замыканий.

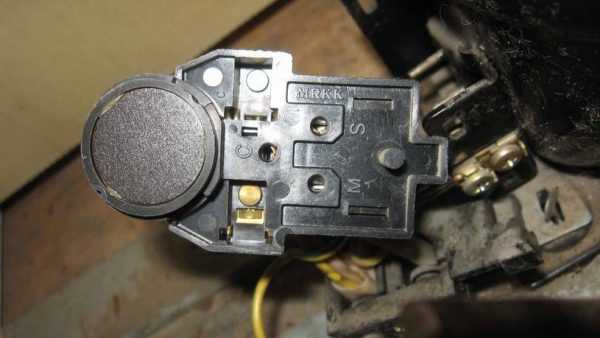

- Найдите пусковое реле на корпусе компрессора или рядом с ним. Для доступа может понадобиться снять защитную крышку, осторожно открутив крепежные элементы.
После этих действий прибор и холодильник готовы к тестированию пускового реле на исправность.

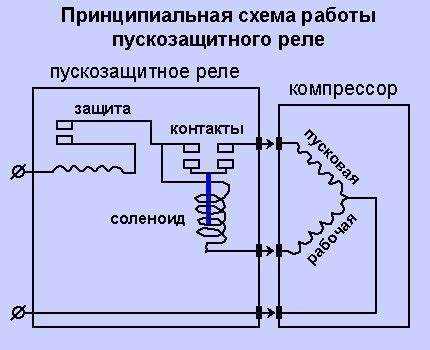

Определение контактов пускового реле для измерений
Перед началом измерений отключите холодильник от электросети. Найдите на корпусе пускового реле маркировку или схему, обычно она указана на боковой или верхней части реле.
Пусковое реле содержит три основных контакта: один общий (обычно обозначается как C или COM), контакт питания компрессора (M или MOTOR) и контакт пусковой обмотки (S или START). Для точного определения контактов используйте мультиметр в режиме прозвонки (звукозвуковой тест).
Подключите щупы мультиметра к предполагаемым контактам и проверьте наличие цепи между общим контактом и остальными. Контакт с низким сопротивлением указывает на связь с рабочей обмоткой, а контакт с высоким сопротивлением – на пусковую обмотку.
Если маркировка отсутствует, ориентируйтесь по расположению контактов: обычно два контакта расположены ближе друг к другу и отвечают за питание, а третий – изолирован для пусковой цепи.
Для точной идентификации снимите реле и проверьте сопротивление между контактами. Рабочая обмотка обычно имеет сопротивление от 1 до 10 Ом, пусковая – выше, в пределах 10–50 Ом.
Обязательно фиксируйте результаты для последующего сравнения и корректного проведения проверки пускового реле.
Настройка мультиметра для проверки сопротивления реле
Для точной проверки пускового реле выставьте мультиметр в режим измерения сопротивления (Ом). Диапазон выбирайте в пределах 200 Ом или ниже, если модель позволяет. Это обеспечит более точные показания.
Перед подключением измерительных щупов убедитесь, что устройство отключено от сети и реле снято с холодильника. Контакты реле очистите от окислов и грязи для стабильного контакта.
Подключите черный щуп к общему контакту мультиметра, красный – к входному контакту реле. При исправном состоянии сопротивление обмотки пускового реле обычно находится в диапазоне от 10 до 50 Ом. Значения значительно выше или бесконечность указывают на обрыв, а близкие к нулю – на короткое замыкание.
При измерении избегайте касания щупами друг друга и не меняйте диапазон во время замера. Зафиксируйте показания через 2-3 секунды после подключения для стабильного результата.

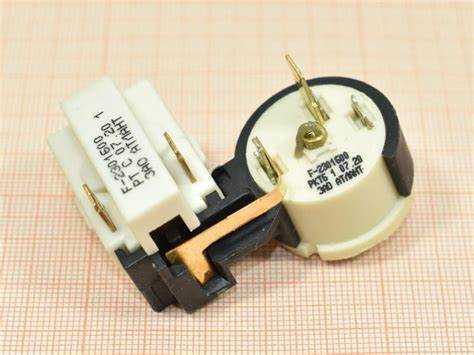

Пошаговая проверка обмоток пускового реле мультиметром
Для проверки обмоток пускового реле потребуется цифровой мультиметр с функцией измерения сопротивления (омметр). Перед началом убедитесь, что реле снято с холодильника и полностью обесточено.
1. Установите мультиметр в режим измерения сопротивления (Ом).
2. Определите клеммы пускового реле. Обычно на корпусе указаны обозначения или обратитесь к технической документации.
4. Считайте значение сопротивления. Для рабочей обмотки типично сопротивление в пределах 10–50 Ом, для вспомогательной – около 100–300 Ом. Значения могут отличаться в зависимости от модели реле.
5. Если мультиметр показывает бесконечное сопротивление (обрыв цепи) или ноль (короткое замыкание), обмотка повреждена и реле требует замены.
6. Повторите измерения для всех обмоток, если их несколько.
7. Для дополнительной проверки, при наличии схемы, измерьте сопротивление между обмоткой и корпусом реле. Оно должно быть очень высоким или бесконечным – это укажет на отсутствие пробоя изоляции.
Точная диагностика обмоток пускового реле позволяет определить неисправность и избежать замены целого агрегата без необходимости.
Диагностика состояния контактов и цепей внутри пускового реле
Для проверки пускового реле необходимо разбирать его корпус, чтобы получить доступ к внутренним контактам и цепям. Визуально осмотрите контакты на наличие следов окисления, прожогов и механических повреждений. Наличие темных или выгоревших участков указывает на плохой контакт или перегрев.
Подключите мультиметр в режим проверки сопротивления (Ом). Измерьте сопротивление обмотки реле между соответствующими контактами. Значение должно быть в пределах, указанных в технической документации на конкретную модель. Значительно завышенное или нулевое сопротивление свидетельствует о пробое или обрыве цепи.
Проверьте работоспособность переключающих контактов, измеряя сопротивление между их контактными группами в разных положениях реле. В замкнутом состоянии сопротивление должно быть минимальным (практически близким к нулю), в разомкнутом – максимальным или бесконечным. Если замыкание происходит с высоким сопротивлением, это приведет к нестабильной работе пускового устройства.
Осмотрите механические элементы реле на наличие заеданий и повреждений. Пружины должны свободно возвращать контакты в исходное положение. Проверьте подвижность контактов вручную, чтобы исключить залипание или коррозию, которая нарушает контакт.
При подозрении на внутренние дефекты реле рекомендуется провести несколько циклов переключения с замерами сопротивления для выявления нестабильных контактов, которые могут создавать прерывистые соединения в процессе работы компрессора.
Интерпретация результатов и принятие решения о замене реле
После измерения сопротивления обмоток пускового реле мультиметром необходимо сравнить полученные показатели с нормативными значениями, указанными в технической документации холодильника или на самом реле. Если сопротивление цепи обмотки пускателя бесконечно (около бесконечности), это указывает на разрыв или обрыв цепи, и реле подлежит замене.
При измерении сопротивления накоротко (провода мультиметра напрямую соединены) значение должно быть близко к нулю. Если при проверке контактов реле наблюдается сопротивление более 1–2 Ом, это свидетельствует о загрязнении или окислении контактов, что снижает эффективность работы устройства.
Если сопротивление пусковой обмотки значительно отличается от заводских параметров (обычно в пределах нескольких Ом), реле работает некорректно и требует замены. Дополнительно проверяется срабатывание реле: при подаче питания контакты должны замыкаться с ощутимым щелчком и удерживать цепь включённой.
При отсутствии срабатывания или при нестабильном замыкании контактов реле следует заменить, так как это ведёт к невозможности запуска компрессора и, как следствие, к нарушению работы холодильника.
Резюмируя, реле подлежит замене при разрыве цепи, повышенном сопротивлении контактов, отсутствии срабатывания или нестабильной работе. Игнорирование этих симптомов приводит к повышенному износу компрессора и росту энергозатрат.
Вопрос-ответ:
Как проверить исправность пускового реле холодильника с помощью мультиметра?
Для проверки пускового реле мультиметром нужно сначала отключить холодильник от сети, затем снять реле с компрессора. На мультиметре установите режим проверки сопротивления (омметр). Проверьте контакты реле на наличие разрывов или коротких замыканий, замерив сопротивление между соответствующими выводами. Если сопротивление очень высокое или очень низкое (близкое к нулю), реле неисправно и требует замены.
Какие признаки указывают на неисправность пускового реле холодильника?
Если холодильник не запускается, слышны щелчки, но компрессор не работает или запускается с задержкой, это может говорить о проблемах с пусковым реле. Также иногда можно заметить перегрев самого реле или запах горелого пластика. В таких случаях рекомендуется проверить реле мультиметром и при необходимости заменить его.
Можно ли проверить пусковое реле на исправность, не снимая его с холодильника?
Технически, провести полноценную проверку реле без его снятия сложно, так как для точного замера сопротивления требуется отключить реле от цепи. Некоторые предварительные замеры можно сделать на клеммах, но для достоверного результата лучше снять реле и проверить его отдельно. Это поможет избежать ошибок в диагностике.
Какие параметры мультиметра нужно использовать для тестирования пускового реле?
Для проверки реле чаще всего используется режим измерения сопротивления (омметр). При этом диапазон выбирается исходя из модели мультиметра — обычно это самая малая шкала сопротивления. При замере сопротивления контактов реле нормальные показатели могут отличаться в зависимости от модели, но часто они находятся в диапазоне от нескольких Ом до нескольких десятков Ом. Если сопротивление слишком большое или отсутствует, реле неисправно.
Что делать, если мультиметр показывает, что пусковое реле неисправно?
Если результаты проверки показывают, что пусковое реле вышло из строя, его необходимо заменить на аналогичное по техническим характеристикам. Рекомендуется приобретать оригинальные или качественные аналоги, чтобы обеспечить надежную работу холодильника. После замены следует проверить работу компрессора и всего холодильного агрегата в целом.
