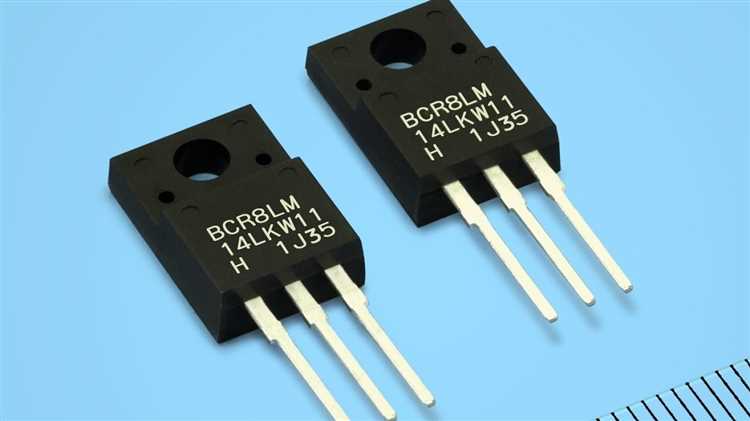

Симисторы часто используются в схемах управления мощной нагрузкой – в регуляторах напряжения, тиристорных ключах, реле. При подозрении на неисправность устройства важно определить состояние симистора, не демонтируя его с платы. Это экономит время и снижает риск повреждения контактных дорожек.
Для диагностики также важно проверить поведение управляющего электрода (G). Подавая кратковременный импульс через резистор между G и A1 при замкнутых A1–A2, можно зафиксировать включение симистора. Если он остаётся открытым после импульса, это указывает на его работоспособность. Отсутствие реакции – на неисправность управляющего перехода или обрыв.
Для уточнения без выпаивания используйте мультиметр в режиме «прозвонка» и найдите цепь, уходящую к управляющим элементам – это будет G. Остальные два – силовые, из них один может быть соединён с нулём, а другой – с фазой или нагрузкой, в зависимости от включения.
При сомнении ищите техническую документацию на конкретную модель симистора по маркировке. Datasheet укажет точную распиновку, что исключит ошибки при проверке и подключении.
Подготовка мультиметра к проверке симистора в цепи
Перед началом диагностики симистора в схеме необходимо перевести мультиметр в режим прозвонки или измерения падения напряжения на PN-переходе (значок диода). Этот режим позволяет выявлять нелинейные участки цепи и переходы, характерные для структуры симистора.
Убедитесь, что щупы исправны: сопротивление между ними в замкнутом состоянии должно быть не более 0,3 Ом. Изношенные или окисленные контакты искажут результат. Подключите черный щуп к COM, красный – к порту VΩmA.
Если мультиметр цифровой, исключите автоматический выбор диапазона – переключите его вручную на прозвонку или измерение диодов. Для аналоговых моделей используйте предел до 1 кОм, но помните, что напряжение на щупах должно быть не менее 2 В, иначе переходы не откроются.
Обесточьте устройство, в котором установлен симистор. Остаточное напряжение на плате способно повредить мультиметр. Разрядите конденсаторы, особенно в импульсных схемах, где напряжение может сохраняться длительное время. Это особенно важно при тестировании без выпаивания.

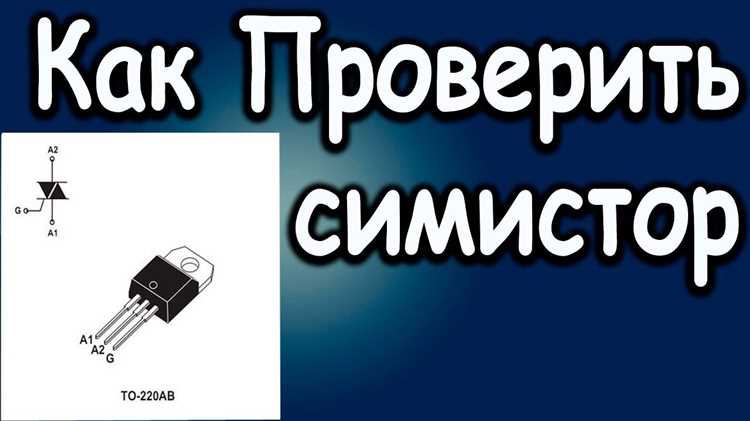

Проверка симистора в режиме диодной прозвонки
Затем подключите красный щуп к управляющему электроду (G), черный – к MT1. При этом пальцем кратковременно замкните MT2 и G через резистор 1–2 кОм. Если симистор исправен, прибор отобразит падение напряжения – произойдёт срабатывание и откроется канал между MT1 и MT2. Срабатывание сохраняется до размыкания цепи.
Повторите тест с инверсией полярности щупов между MT1 и MT2, снова подав импульс на управляющий электрод. Исправный симистор должен сработать при обоих направлениях тока, подтверждая двунаправленную проводимость после запуска.

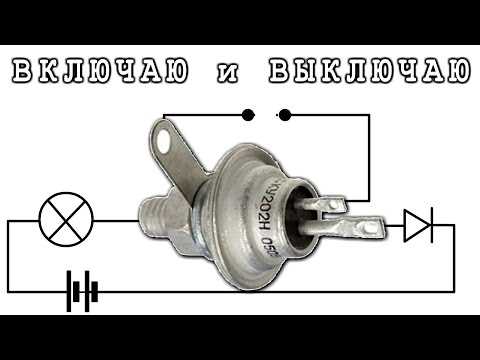

Определение пробоя переходов без выпаивания
Как интерпретировать показания мультиметра при проверке симистора
- Между A1 и A2 в прямом и обратном направлениях мультиметр должен показывать «разрыв» (бесконечное сопротивление или «1» на дисплее). Любое стабильное значение ниже 1 МОм – признак пробоя.
- Между G и A1 сопротивление в одну сторону должно быть в пределах 20–200 Ом, в обратную – выше 500 Ом или «разрыв». Если мультиметр показывает нули в обоих направлениях – управляющий переход пробит.
- Между G и A2 показания зависят от конструкции, но обычно в одну сторону может быть 100–1000 Ом, в обратную – «разрыв». Значения менее 20 Ом – подозрение на внутреннее короткое замыкание.
Для дополнительной проверки включения симистора можно подключить щупы между A1 и A2, а кратковременное касание управляющего электрода к A1 через резистор 1–2 кОм должно вызвать «открытие» – мультиметр покажет низкое сопротивление (обычно ниже 10 Ом). Если этого не происходит – элемент не реагирует на управляющий сигнал, возможно, повреждён переход G.
При всех измерениях важно соблюдать полярность и исключать влияние подключённой нагрузки – измерения проводят на обесточенной плате. Несоответствие описанным реакциям с высокой вероятностью свидетельствует о неисправности симистора.

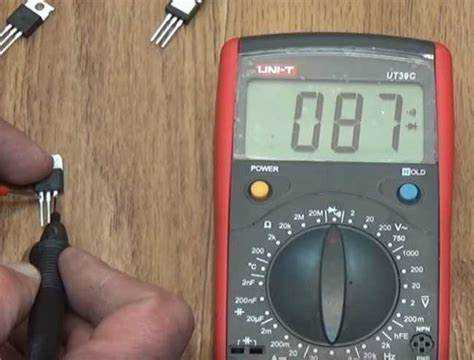

Проверка открытия симистора подачей напряжения на управляющий электрод
Процесс проверки состоит из нескольких этапов:
- Подготовка мультиметра: Установите мультиметр в режим измерения сопротивления (омметр) или в режим измерения напряжения, если мультиметр поддерживает такой режим.
- Подача управляющего напряжения: На управляющий электрод симистора подается напряжение, соответствующее значению для его открытия. Обычно это значение находится в пределах 1-5 В, в зависимости от модели симистора.
При подаче напряжения на управляющий электрод и открытии симистора мультиметр должен зафиксировать снижение сопротивления между анодом и катодом. Это подтверждает, что симистор открылся и начал проводить ток.
Для точности измерений можно использовать источник регулируемого напряжения. Напряжение подается короткими импульсами, чтобы избежать перегрева компонента. Если симистор работает корректно, на экране мультиметра будет отображаться значительное снижение сопротивления, что указывает на проводимость симистора.
Если сопротивление остается высоким, несмотря на подачу управляющего напряжения, это свидетельствует о неисправности симистора, и он не открылся.
Примечание: Этот метод проверки подходит для симисторов с обычными характеристиками. В случае сложных или специализированных симисторов, может потребоваться более точный подход, учитывающий их особенности работы.

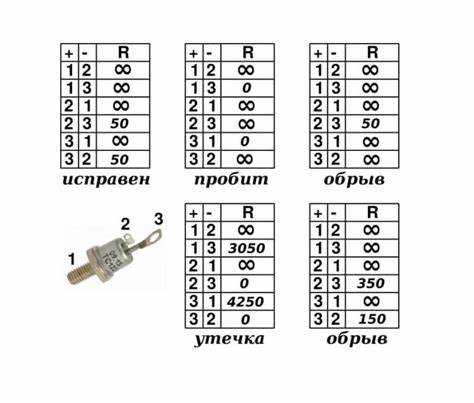

Отличие неисправного симистора от исправного по результатам тестов
При тестировании симистора мультиметром можно различить неисправный и исправный компонент по характеру его реакций в разных режимах работы. Симистор, как полупроводниковое устройство, работает в двух состояниях: проводящем и запертом, и его тестирование основывается на этих принципах.
Для начала, в исправном симисторе тест с использованием мультиметра в режиме прозвонки должен показывать полное отсутствие проводимости в обоих направлениях при выключенном напряжении. Это связано с тем, что симистор в норме не проводит ток, пока не получит управляющий сигнал на затвор.
Если симистор исправен, то при подаче положительного напряжения на затвор он переключится в проводящее состояние, и мультиметр, переключенный в режим измерения сопротивления, покажет низкое сопротивление между анодом и катодом. Это состояние должно сохраняться до тех пор, пока напряжение на затворе не будет удалено или не наступит переход в запертое состояние (обычно за счет уменьшения напряжения).
Неисправный симистор может продемонстрировать несколько различных симптомов. В случае короткого замыкания (постоянная проводимость) мультиметр будет показывать низкое сопротивление даже при отсутствии подачи сигнала на затвор. Это означает, что симистор потерял свою способность блокировать ток в запертом состоянии.
Если симистор поврежден и не проводит ток, мультиметр в режиме прозвонки не зафиксирует проводимости даже при подаче напряжения на затвор. Это указывает на то, что симистор не переключается в проводящее состояние, что может быть следствием повреждения его структуры или плохого контакта.
Кроме того, важно учитывать, что неисправный симистор может вести себя неадекватно на разных уровнях напряжения, поэтому для проверки его состояния полезно проводить тесты при различных рабочих напряжениях и контролировать его реакции с помощью мультиметра в разных режимах.
Особенности проверки симисторов в импульсных цепях и блоках питания
Симисторы, часто используемые в импульсных цепях и блоках питания, играют важную роль в управлении токами и напряжениями. Их проверка требует особого подхода из-за специфики работы в данных устройствах. Важно учитывать, что симисторы в импульсных цепях могут работать при высоких частотах и импульсных нагрузках, что затрудняет их диагностику при использовании обычных методов проверки мультиметром.
При проверке симистора важно учитывать его поведение при подключении к цепи. Симисторы, в отличие от диодов, имеют два состояния: проводящее и не проводящее. В обычных условиях мультиметр, установленных в режиме прозвонки, может не дать полного представления о работоспособности компонента. Особенно это касается симисторов в цепях с высокочастотным импульсным током, где нагрузка может быть временной и изменяться в зависимости от состояния схемы.
Для проверки симисторов в импульсных цепях рекомендуется использовать мультиметр с функцией тестирования транзисторов или специализированные тестеры, которые позволяют оценить симистор на его способность переключаться между состояниями при приложении импульса или тестового сигнала. Обычная проверка мультиметром, при которой измеряется сопротивление между анодом и катодом, не всегда дает точную информацию, так как симистор может быть в активном состоянии только при наличии управляющего импульса на управляющем электроде.
Кроме того, в импульсных блоках питания симисторы могут быть подвержены перегреву из-за высоких рабочих токов и частых переключений. Поэтому при проверке важно также учитывать возможные микротрещины в корпусе или признаки повреждения, связанные с перегревом. Чтобы выявить такие дефекты, можно визуально осмотреть компоненты на наличие следов перегрева или вздутия.
Для более точной диагностики и исключения ложных срабатываний, рекомендуется использовать осциллограф, чтобы проверить рабочие импульсы на выходе блока питания и увидеть, работает ли симистор в нужных пределах. Важно проверять симисторы на разных уровнях нагрузки, так как их работоспособность может зависеть от текущего состояния цепи.
Также стоит отметить, что симисторы в импульсных цепях могут иметь зависимость от частоты сигнала, поэтому тестирование должно учитывать характеристики работы устройства на высоких частотах, что стандартные мультиметры не всегда могут учесть.
Вопрос-ответ:
Как проверить симистор мультиметром без выпаивания?
Для проверки симистора мультиметром без выпаивания можно использовать режим прозвонки (или тестирования диодов). Подключите щупы мультиметра к выводам симистора. Обычно симистор имеет два вывода анода и катода, а также управляющий вывод. Проверку начинайте с подачи напряжения на управляющий вывод. Симистор должен открыться только при подаче на управляющий вывод небольшого напряжения, и ток будет проходить от анода к катоду. При отсутствии сигнала на управляющем выводе симистор будет в закрытом состоянии.
Как отличить исправный симистор от неисправного с помощью мультиметра?
Исправный симистор будет показывать проводимость только в одном направлении при подаче напряжения на управляющий вывод. Если при этом мультиметр в режиме прозвонки показывает проводимость (низкое сопротивление) только в одном направлении (от анода к катоду), значит, симистор рабочий. Если же он всегда показывает проводимость в обоих направлениях или не проводит ток даже при подаче сигнала на управляющий вывод, скорее всего, симистор неисправен.
Можно ли проверить симистор мультиметром в цепи, не выпаивая его?
Да, можно. Проверка симистора в цепи осуществляется аналогично проверке его вне цепи. Однако важно учитывать, что другие компоненты цепи могут влиять на показания мультиметра, и проверка будет менее точной. Лучше всего, если вы предварительно отключите другие компоненты, которые могут вмешиваться в измерения. Также стоит помнить, что для правильной работы симистора необходимо подавать на управляющий вывод определенное напряжение, что не всегда возможно в тестах без снятия с цепи.
Что делать, если мультиметр не показывает проводимость при проверке симистора?
Если мультиметр не показывает проводимость при проверке симистора, это может означать несколько вещей. Во-первых, возможно, симистор просто не получает управляющий сигнал, который должен открывать его. В этом случае можно попытаться подать на управляющий вывод небольшое напряжение и проверить снова. Если симистор не проводит ток даже при подаче управляющего сигнала, скорее всего, он неисправен и требует замены.
Как правильно использовать мультиметр для проверки симистора в режиме диода?
В режиме диода мультиметр подает на проверяемый элемент низкое напряжение, что позволяет увидеть его поведение. Подключите щупы мультиметра к выводам симистора. В нормальном состоянии симистор будет проводить ток только в одном направлении. Для его проверки подайте напряжение на управляющий вывод — он должен начать проводить ток от анода к катоду. Если в одном направлении ток проходит, а в другом нет, это говорит о том, что симистор исправен. Если ток проходит в обоих направлениях или не проходит вообще, симистор неисправен.
Как проверить симистор мультиметром без его выпаивания?
Для проверки симистора с помощью мультиметра без выпаивания, вам нужно установить мультиметр в режим измерения сопротивления (или диода) и подключить его щупы к аноду и катоду симистора. Важно помнить, что симистор может вести себя как диод в одном направлении, и в другом он будет блокировать ток. Если мультиметр показывает низкое сопротивление (проводит ток) в одном направлении и высокое сопротивление (не проводит ток) в другом, то симистор работает правильно. Также можно проверить с помощью измерения напряжения на управляющем электроде при подаче на него импульса, чтобы убедиться в правильности его срабатывания.
