Как проверить систему отопления на герметичность

Герметичность системы отопления – критически важный параметр, от которого зависит не только эффективность теплообмена, но и безопасность эксплуатации. Незаметная микроподтечка может привести к серьезным повреждениям теплоизоляции, коррозии оборудования и перерасходу теплоносителя. Особенно это актуально в закрытых системах с избыточным давлением, где любое нарушение целостности может быстро привести к аварийной ситуации.

На практике проверку герметичности проводят в нескольких режимах: пневматическим и гидравлическим. Первый используется преимущественно для предварительной оценки состояния трубопроводов, второй – для окончательной проверки под давлением, превышающим рабочее на 25–30%. Для систем с рабочим давлением 2 атмосферы испытательное давление составляет минимум 2,5–2,6 атмосферы и выдерживается не менее 10 минут без падения.

В частных домах и квартирах проверку часто проводят с помощью ручного компрессора и манометра. После нагнетания давления система оставляется в покое на 30–60 минут. Падение показаний более чем на 0,1 атм свидетельствует о негерметичности. Недопустимо проводить проверку в холодное время года без предварительного прогрева помещения – температурные деформации могут дать ложные результаты.

Особое внимание уделяется местам соединений – резьбовым, фланцевым, сварным. Их проверяют с мыльным раствором, наблюдая за образованием пузырей. При наличии радиаторов старого образца рекомендуется предварительно заменить прокладки и втулки – они теряют эластичность уже через 5–7 лет эксплуатации.

Игнорирование плановой проверки герметичности – одна из основных причин аварий в отопительных системах. Процедура занимает не более 2–3 часов, но позволяет выявить скрытые дефекты и избежать затрат на ремонт и восстановление.

Подготовка отопительной системы к проверке герметичности

Отключение котла и насосного оборудования: перед началом проверки необходимо полностью обесточить систему. Электропитание котла, циркуляционных насосов и управляющей автоматики отключается во избежание аварийного пуска.

Сброс давления: при наличии остаточного давления в системе требуется аккуратно стравить теплоноситель через воздухоотводчики или сливной кран. Давление должно быть снижено до атмосферного.

Демонтаж расширительного бака: для точности проверки мембранный расширительный бак временно отключается от системы. Его наличие может исказить результаты, компенсируя микропротечки за счёт собственного объёма.

Промывка трубопроводов: перед опрессовкой целесообразна гидропромывка, особенно в старых системах. Отложения на внутренних стенках могут препятствовать обнаружению слабых мест.

Установка манометра и крана для подачи жидкости: в систему врезают проверенный эталонный манометр с точностью не ниже 0,1 бар. Также подготавливается соединение для подключения нагнетателя или водяного насоса.

Проверка арматуры и соединений: все запорные краны должны находиться в открытом положении, кроме тех, что изолируют контуры, не подлежащие проверке. Фитинги и резьбовые соединения очищаются от загрязнений для визуального контроля.

Температура окружающей среды: опрессовка проводится при температуре не ниже +5 °C. В холодных условиях возможна деформация материалов и неверная оценка герметичности.

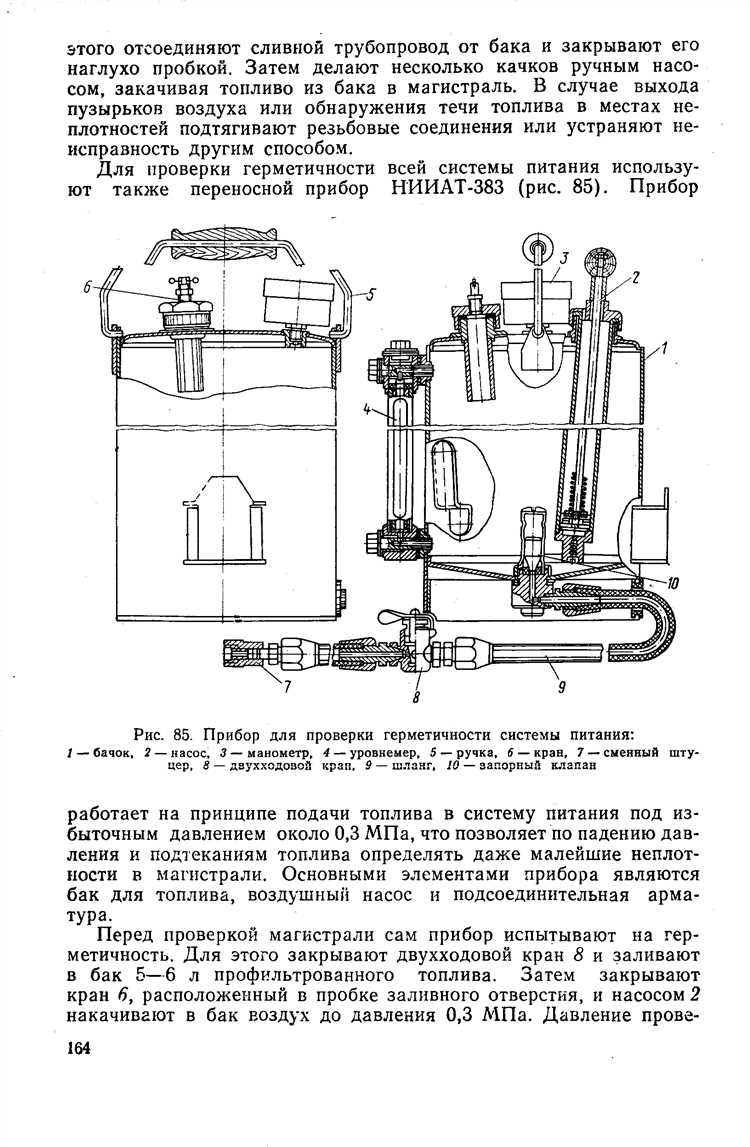

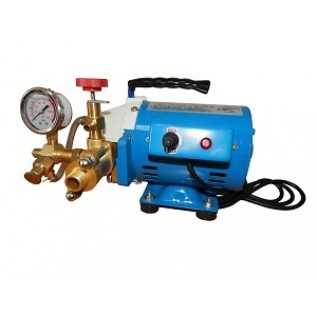

Выбор метода опрессовки: водяной или пневматический

Опрессовка системы отопления проводится для выявления утечек и проверки прочности трубопровода и соединений под давлением. Метод выбора зависит от типа системы, стадии строительства и технических условий.

• Водяная опрессовка применяется преимущественно в уже готовых системах перед вводом в эксплуатацию. Она обеспечивает более точную имитацию рабочих условий отопления.
• Рабочее давление при водяной опрессовке составляет 1,25–1,5 от номинального, но не менее 1,5 атм. Вода заливается в систему, воздух удаляется, и производится плавное нагнетание давления.
• Температура воды не должна быть ниже +5 °C. При отрицательных температурах водяную опрессовку проводить запрещено – есть риск замерзания жидкости и повреждения трубопровода.
• Отклонения давления в течение 10–30 минут фиксируют утечки. Даже незначительное падение давления свидетельствует о негерметичности.

• Пневматическая опрессовка используется в системах, которые не могут быть заполнены водой – например, в незавершённом строительстве или при отрицательных температурах окружающей среды.
• Давление воздуха должно быть не менее 0,2 МПа, но не более 0,6 МПа для безопасности. Избыточное давление может привести к взрыву системы при наличии дефектов.
• Перед накачкой воздуха все запорные элементы должны быть закрыты, система проверена на отсутствие посторонних предметов. Визуальный контроль обязателен.
• Для выявления утечек применяют мыльный раствор. Любое вспенивание на стыках или швах указывает на утечку воздуха.

1. Используйте водяную опрессовку, если помещение отапливаемое, система смонтирована полностью, и требуется финальная проверка перед запуском.
2. Выбирайте пневматическую опрессовку, если на объекте нет условий для работы с водой или есть риск замерзания жидкости внутри труб.
3. Никогда не заменяйте один метод другим без учёта технических условий и требований нормативной документации (СП 73.13330.2016).

Как правильно заполнить систему теплоносителем перед проверкой

Перед началом заполнения необходимо перекрыть все воздухоотводчики и краны Маевского, за исключением верхних точек системы, через которые будет осуществляться выпуск воздуха. Если в системе предусмотрены автоматические воздухоотводчики, убедитесь в их исправности и чистоте клапанов.

Заполнение начинается с самой нижней точки – как правило, это сливной/запорный кран на подающем трубопроводе. Давление в подающем контуре не должно превышать 1,5 атм при заполнении, чтобы избежать гидроударов. Используйте редуктор давления или заправочный насос с регулировкой подачи.

Теплоноситель должен иметь температуру от +10 до +30 °C. Недопустимо заполнять систему горячей водой – это может вызвать термическое расширение и повреждение элементов. Для систем с незамерзающим теплоносителем (например, пропиленгликоль) учитывайте его вязкость – подача должна быть медленной и равномерной.

Следите за выходом воздуха через верхние точки: как только жидкость начнет выходить без пузырей – участок считается заполненным. При использовании расширительного бака с мембраной предварительно проверьте давление в его воздушной камере (обычно 1–1,2 бар), иначе возможно некорректное функционирование при работе системы.

После завершения заполнения проверьте давление на манометрах. Номинальное давление системы должно быть в пределах 1,5–2,0 бар (в зависимости от этажности и типа отопления). Если оно ниже – возможно, остался воздух в системе. При обнаружении падения давления – проверьте соединения и арматуру на предмет утечек до начала испытаний на герметичность.

Установка и подключение манометра к системе

Перед подключением манометра необходимо убедиться в отсутствии давления в системе и полном её охлаждении. Работы выполняются при температуре теплоносителя не выше +30 °C. Используемый манометр должен иметь класс точности не ниже 2,5 и предел измерения до 6 бар для закрытых систем отопления.

Манометр устанавливается на выходе из котла, рядом с расширительным баком или в верхней точке коллектора. Для врезки применяется резьбовой тройник ½» или ¾» в зависимости от конфигурации трубы. Важно использовать сантехнический герметик или фум-ленту для исключения протечек на соединениях.

Подключение осуществляется напрямую или через вентиль, позволяющий снимать прибор без слива теплоносителя. Угол установки – вертикальный. Шкала прибора должна быть легко читаемой при визуальном контроле. После монтажа проверяется герметичность соединений путём кратковременного повышения давления до 1,5 бар с последующим визуальным осмотром.

Если применяется электронный манометр, его питание подаётся от батареек или блока питания 220 В с обязательной защитой от влаги (IP54 и выше). В этом случае кабель укладывается вдоль труб с фиксацией пластиковыми хомутами. Контактные соединения изолируются термоусадкой.

Допустимые значения давления при испытании на герметичность

Для закрытых водяных систем отопления испытательное давление должно превышать рабочее на 25–50%, но не менее чем на 0,6 МПа. При этом максимальное давление не должно превышать расчетную прочность элементов системы.

Если рабочее давление составляет 0,6 МПа, то испытание проводится при давлении не менее 0,9 МПа. При этом в течение 10 минут после достижения нужного значения давление не должно падать более чем на 0,02 МПа.

Для систем с радиаторами из алюминия или биметаллических допустимое давление при опрессовке – до 1,5 МПа. Для чугунных – не более 1,0 МПа, чтобы избежать разрушения секций. Полипропиленовые трубы выдерживают до 2,0 МПа, но опрессовка проводится при 1,5 МПа, если иное не указано в паспорте изделия.

Перед испытанием необходимо отключить автоматику котлов, открыть все вентили и краны, чтобы исключить избыточное локальное давление. Манометры должны иметь класс точности не ниже 1,5, шкалу не менее двойного значения испытательного давления.

После завершения испытания следует визуально осмотреть все соединения. Наличие подтеков, конденсата или падение давления выше допустимого – основание для признания герметичности неудовлетворительной.

Порядок фиксации и интерпретации показаний давления

Для проверки герметичности системы отопления давление фиксируют на входе в расширительный бак или на манометре, установленном в наиболее удаленной точке контура. Измерения проводят при отключенном циркуляционном насосе и закрытых запорных клапанах, чтобы исключить влияние внешних факторов.

Первичное значение давления записывают сразу после заполнения системы и удаления воздуха. Далее замеры проводят через 30 минут и повторно через 2 часа. Допустимое снижение давления за этот промежуток не должно превышать 0,05 бар. Если падение больше, это свидетельствует о возможных протечках или дефектах уплотнений.

Оптимальное давление в системе должно соответствовать расчетным параметрам, зависящим от высоты подъема теплоносителя и конструкции отопления. Для систем с высотой до 10 м давление при холодном состоянии должно быть не ниже 1,5 бар.

При интерпретации показаний учитывают температурные колебания: повышение температуры на 10 °C увеличивает давление примерно на 0,2 бар. Изменения давления, не связанные с температурой, требуют немедленной проверки целостности элементов и герметичности соединений.

В случае выявления нестабильных показаний давление проверяют повторно, используя альтернативные приборы с калибровкой не старше года. Результаты фиксируют в журнале с указанием времени, температуры теплоносителя и условий эксплуатации системы.

Обнаружение и локализация утечек в отопительном контуре

Утечки в системе отопления снижают давление и эффективность, приводя к быстрому износу оборудования. Точное выявление места протечки – ключ к оперативному ремонту и снижению затрат.

Для диагностики применяют следующие методы:

• Визуальный осмотр: выявление капель, мокрых пятен и следов коррозии на трубах, фитингах и радиаторах. Обратите внимание на стыки и места соединений.
• Давление системы: контроль падения давления при закрытом контуре в течение 30–60 минут. Падение свыше 0,1 бар указывает на возможную утечку.
• Использование мыльного раствора: наносится на подозрительные участки для выявления пузырьков воздуха при протечках.
• Тепловизионная съемка: позволяет обнаружить зоны охлаждения и сквозняки, указывающие на потерю теплоносителя даже под штукатуркой или в стяжке.
• Гидроакустический контроль: фиксирует шум течения жидкости в местах повреждений, эффективно для скрытых трубопроводов.

Для локализации утечки необходимо:

1. Отключить отопление и стабилизировать давление в системе.
2. Пошагово осмотреть участки с максимальным падением давления или изменением температуры.
3. При скрытых коммуникациях применять тепловизор и гидроакустический метод.
4. Фиксировать координаты и характер повреждения для последующего ремонта.

Регулярный мониторинг и своевременная диагностика исключают критические повреждения и обеспечивают стабильную работу отопительного контура.

Вопрос-ответ:

Как определить, что система отопления имеет утечку и нуждается в проверке герметичности?

Основные признаки утечки — это падение давления в системе без видимых причин, наличие влажных пятен или следов коррозии на трубах и радиаторах, а также уменьшение теплопроизводительности. Если вы заметили, что давление регулярно снижается и приходится часто подкачивать воду, стоит провести тщательную проверку герметичности.

Какие методы проверки герметичности системы отопления существуют и какой из них самый надежный?

Среди распространённых способов — визуальный осмотр, применение мыльного раствора для выявления пузырьков на месте утечки, а также использование манометра для контроля давления в системе. Наиболее точный метод — гидравлическое испытание, при котором систему заполняют водой и создают давление выше рабочего уровня, чтобы обнаружить малейшие протечки.

Можно ли проверить герметичность системы отопления самостоятельно, без вызова специалиста?

В простых случаях можно попытаться определить утечку самостоятельно, например, проверяя давление и осматривая видимые части труб и соединений. Для более точной диагностики и проведения испытаний под давлением лучше обратиться к профессионалам, так как неправильное проведение процедуры может повредить систему.

Как часто рекомендуется проводить проверку герметичности системы отопления в жилом доме?

Регулярная проверка должна проводиться перед началом отопительного сезона. Если система старая или были проведены ремонтные работы, рекомендуется проверить её и в течение сезона, особенно если появились подозрения на утечку.

Какие последствия могут возникнуть при длительном использовании системы отопления с нарушенной герметичностью?

Потеря теплоносителя приводит к снижению эффективности обогрева помещения, повышается риск повреждения оборудования и возникновения коррозии. В итоге это может привести к дорогостоящему ремонту и увеличению расходов на отопление.
