Термопара преобразует температурное значение в электрический сигнал, поэтому диагностика начинается с измерения напряжения на её выходе. Для этого необходим мультиметр с функцией измерения постоянного напряжения в милливольтах. Рабочий диапазон сигнала термопары обычно составляет от нескольких милливольт до десятков милливольт, в зависимости от типа и температуры.
Рекомендуется использовать эталонный источник температуры или контрольный прибор для точной оценки корректности показаний. При наличии сопротивления в цепи выше нормативного значения возможны обрывы или повреждения провода, что также выявляется мультиметром в режиме измерения сопротивления.

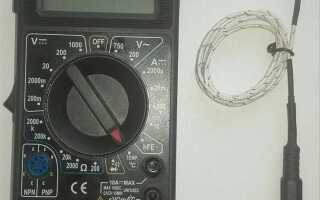

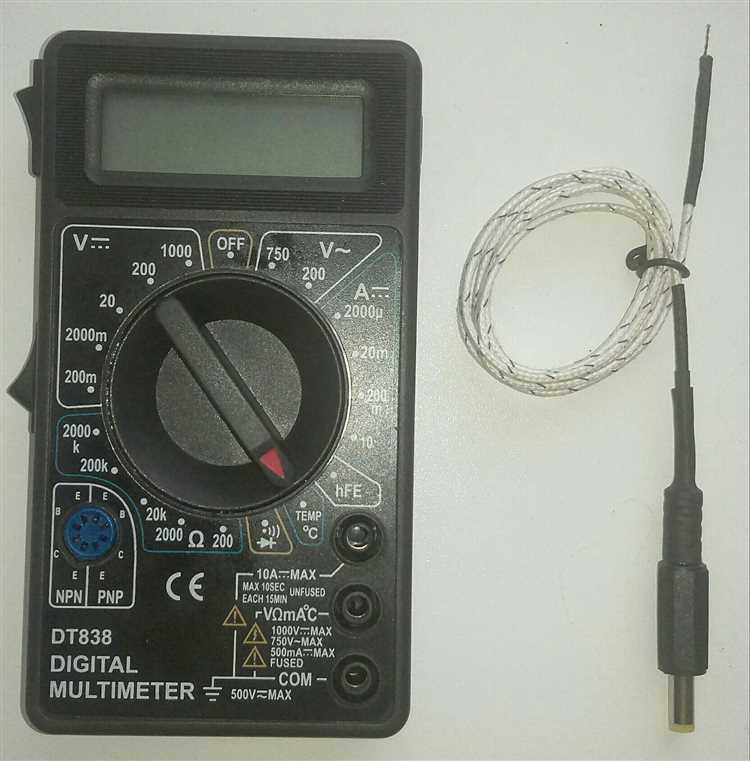

Подготовка мультиметра и выбор режима для измерения термопары

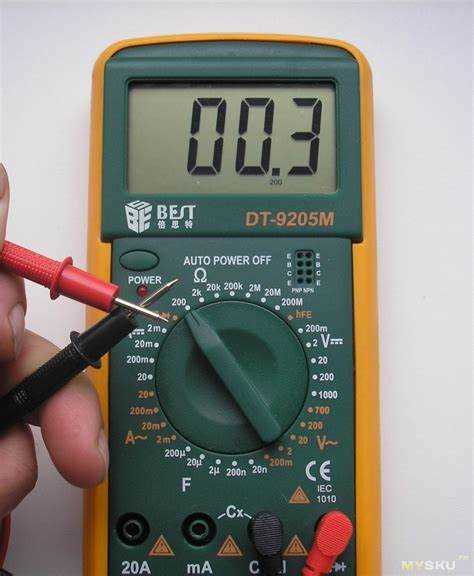

Для проверки термопары мультиметр необходимо подготовить следующим образом:
- Убедитесь, что батарея мультиметра заряжена и устройство исправно.
- Подключите щупы к соответствующим гнездам мультиметра: красный в «VΩmA», черный – в «COM».
- Выберите режим измерения напряжения постоянного тока (DCV). Для термопар подходит диапазон с максимальным значением не менее 200 мВ, так как выходное напряжение термопары редко превышает 50 мВ при типичных температурах.
- Если мультиметр имеет функцию измерения температуры с термопарой, активируйте этот режим, предварительно выбрав тип термопары (например, тип K, J и т.д.). При отсутствии такой функции переходите к измерению напряжения в режиме DCV.
- Перед измерением проверьте целостность и чистоту контактов щупов и клемм термопары, чтобы избежать ложных показаний.
Правильный выбор режима позволяет получить точные данные о напряжении, которое соответствует разности температур на спае термопары. Неправильный диапазон или режим измерения могут привести к некорректной диагностике и ошибкам при определении состояния датчика.
Определение типа термопары по маркировке и цвету проводов
Термопары классифицируют по материалу спая и стандартизированной цветовой маркировке проводов. Для точной проверки важно знать соответствие цветов конкретному типу термопары.
Тип K (хромель–алюмель) – провода обычно имеют красный и желтый цвета, где красный обозначает отрицательный полюс, а желтый – положительный.
Тип J (железо–константан) используют провода черного (положительный) и белого (отрицательный) цвета. Важно учитывать, что белый провод не всегда нейтральный, а именно отрицательный полюс термопары.
Тип T (медь–константан) маркируется синим (отрицательный) и красным (положительный) проводами. Эта комбинация характерна для низкотемпературных применений.
Тип E (хромель–константан) выделяется фиолетовым (положительный) и красным (отрицательный) проводами, что позволяет отличить его от других видов.
Кроме цвета, на изоляции проводов часто нанесена буквенная маркировка, указывающая тип термопары (например, «K», «J» и т.д.). Перед измерениями следует свериться с этой маркировкой для исключения ошибок.
Если провода имеют нестандартные цвета или отсутствует маркировка, рекомендуется использовать справочные данные производителя или специальный тестер для термопар, так как перепутывание полярности приводит к неправильным измерениям температуры.
Проверка целостности проводов термопары мультиметром

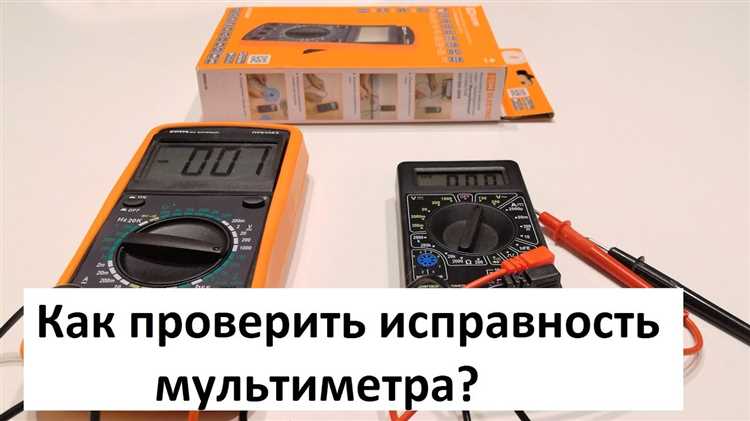

Для проверки целостности проводов термопары используйте мультиметр в режиме измерения сопротивления (омметр). Отключите термопару от прибора и убедитесь, что провода не касаются металлических деталей.
Подключите щупы мультиметра к концам каждого провода. В норме сопротивление должно быть близко к нулю или составлять несколько ом, в зависимости от длины провода. Значение «бесконечность» или отсутствие показаний указывает на обрыв.
При измерении сопротивления обращайте внимание на стабильность показаний – резкие скачки могут говорить о неплотных контактах или повреждениях внутри изоляции.
Для комплексной проверки осмотрите визуально провода на наличие трещин, порезов или оголенных участков, которые могут вызвать ложные показания.
Если мультиметр показывает обрыв, замените поврежденный участок или весь провод. Проверка каждого провода по отдельности исключит ошибки при диагностике неисправности термопары.
Измерение сопротивления термопары для выявления обрывов
Если мультиметр показывает бесконечное сопротивление или значительно превышающее норму значение, это свидетельствует о разрыве цепи. Обрыв может находиться в проводах, соединениях или внутри самой термопары.

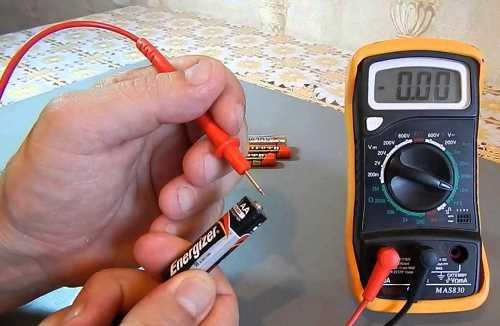

Перед измерением отключите термопару от оборудования и убедитесь, что мультиметр установлен на режим измерения сопротивления (Ом). Подключайте щупы напрямую к контактам термопары, избегая промежуточных соединений.
Для контроля целостности длинного кабеля измеряйте сопротивление на разных участках, отсоединяя сегменты, чтобы локализовать место обрыва. При подозрении на частичные повреждения сравнивайте результаты с эталонными значениями для аналогичных термопар.
Значения близкие к нулю указывают на короткое замыкание, что также требует замены или ремонта. Точные пределы сопротивления лучше уточнять по технической документации конкретной модели термопары.
Проверка термоэлектрического напряжения при нагреве спая

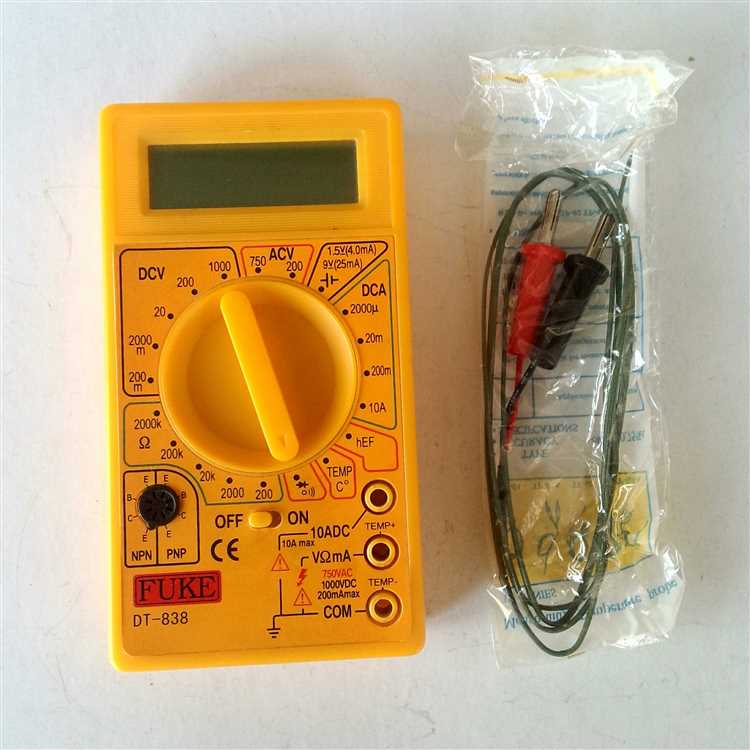

Для проверки термоэлектрического напряжения мультиметр устанавливают в режим измерения постоянного напряжения с максимальной чувствительностью – обычно это диапазон до 200 мВ. Один щуп мультиметра присоединяют к одному проводу термопары, второй – к другому. Спай термопары нагревают, например, с помощью паяльника или газовой горелки, до температуры около 200–300 °C.
При нагреве спая напряжение должно начать расти, достигая порядка 10–15 мВ на каждые 100 °C для наиболее распространённых типов термопар (например, типа K). Если показания не меняются или напряжение остается близким к нулю, вероятен обрыв или повреждение спая.
Важно контролировать стабильность контактов мультиметра и правильность полярности подключения щупов. При обратном подключении напряжение изменит знак, что также подтверждает работоспособность спая. При измерениях необходимо учитывать, что холодный спай (точка соединения измерительных проводов с мультиметром) должен находиться при комнатной температуре или быть компенсирован соответствующим способом.
Резкий скачок или нестабильные показания указывают на дефекты внутри термопары или плохой контакт на спае. При точном измерении следует избегать резких колебаний температуры и проводить проверку на ровной поверхности.
Сравнение показаний мультиметра с эталонными значениями термопары
Измерение следует проводить при стабильной температуре, используя точный источник или ванну с контролируемой температурой. Погрешность мультиметра не должна превышать 0,5% от измеряемого значения, иначе результаты будут недостоверны.
Если показания мультиметра отклоняются от эталона более чем на 3%, возможна неисправность термопары или окисление контактов. В таких случаях рекомендуется проверить целостность проводов и очистить соединения.
Для удобства сопоставления используют калибровочные таблицы или формулы, соответствующие типу термопары. Непрерывное отклонение в диапазоне температур указывает на износ элемента, и его следует заменить.
Регулярное сравнение с эталонными значениями позволяет своевременно выявлять отклонения и поддерживать точность измерений.
Диагностика неправильных показаний и возможных неисправностей
Если мультиметр показывает нестабильные или завышенные значения, первым шагом измерьте сопротивление термопары. Для исправной термопары сопротивление должно быть постоянным и не превышать нескольких Ом. Значения в киломах указывают на обрыв или повреждение провода.
При отклонениях в показаниях проверьте целостность изоляции проводов на изгибах и местах подключения. Нарушение изоляции приводит к утечкам и ложным сигналам.
Используйте режим измерения напряжения постоянного тока для проверки термоЭДС. При нагреве соединения температура должна соответствовать ожидаемым значениям напряжения – примерно 40 мкВ на градус Цельсия разницы. Несоответствие может указывать на окисление контактов или внутренние дефекты спая.
При наличии посторонних шумов и нестабильных значений измерьте сигнал при разомкнутом контакте. Наличие напряжения указывает на наводки или плохую экранировку проводов.
Если мультиметр фиксирует нулевое напряжение при нагреве, вероятен полный обрыв цепи или повреждение спая. Проверку следует провести методом прозвонки каждого проводника отдельно.
Для локализации неисправности применяйте метод замены термопары на исправный эталон. Сравнение показаний позволит выявить дефекты, невидимые визуально.
Практические советы по безопасной и точной проверке термопары
Перед началом измерений убедитесь в исправности мультиметра и правильном выборе режима измерения (обычно – измерение сопротивления или милливольт).
- Отключите термопару от устройства или цепи, чтобы исключить влияние внешних факторов.
- Подключайте щупы мультиметра непосредственно к контактам термопары, обеспечивая плотный контакт без окислов и загрязнений.
- Для проверки сопротивления используйте режим омметра с диапазоном до 200 Ом; сопротивление типичной термопары находится в пределах от нескольких Ом до нескольких десятков Ом.

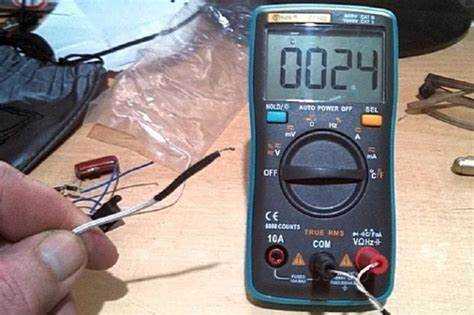

- При измерении выходного напряжения подключайте термопару к источнику тепла (например, паяльнику) с фиксированной температурой и считайте показания в милливольтах, сверяя с табличными значениями для данного типа термопары.
- Избегайте касания металлических частей щупов руками, чтобы не исказить показания термоэлектрического эффекта.
- Проверяйте целостность изоляции проводов термопары визуально и с помощью мультиметра на пробой, чтобы исключить короткие замыкания.
- Проводите измерения в условиях минимальных температурных перепадов, чтобы повысить стабильность и точность показаний.
- Регулярно проверяйте и при необходимости калибруйте мультиметр для обеспечения корректности измерений.
Вопрос-ответ:
Как мультиметр поможет определить исправность термопары?
Мультиметр позволяет измерить сопротивление цепи термопары и проверить наличие разрыва в проводах. Если сопротивление бесконечно, значит цепь разорвана и термопара неисправна. Также с помощью мультиметра можно измерить электрическое напряжение на выходе при нагреве соединения, что указывает на правильную работу сенсора.
Какие параметры нужно проверить мультиметром у термопары?
Основные параметры — это сопротивление и напряжение на выходе. Сопротивление должно быть в пределах, указанных в технической документации. Для проверки напряжения один из контактов термопары нагревают, например, зажигалкой, и мультиметр на режиме измерения постоянного напряжения покажет небольшое значение, соответствующее типу термопары и температуре нагрева.
Почему при проверке термопары мультиметр показывает нулевое сопротивление?
Если мультиметр показывает нулевое сопротивление, это может означать короткое замыкание внутри термопары или на ее выводах. В таком случае прибор не сможет корректно измерять температуру. Следует внимательно осмотреть соединения и изоляцию проводов, чтобы исключить замыкание.
Можно ли проверить термопару мультиметром без специального оборудования?
Да, базовую проверку термопары можно провести с помощью обычного мультиметра. Для этого измеряют сопротивление цепи и смотрят реакцию на нагрев одного из контактов. Однако для точной диагностики и калибровки термопар обычно используют специализированные приборы, которые учитывают тип термопары и дают более точные показатели температуры.
