Как измерить высокое напряжение до 30 киловольт

Измерение напряжений до 30 кВ требует использования специализированных методик и оборудования, обеспечивающих не только точность, но и безопасность при проведении испытаний. В отличие от низковольтных систем, в высоковольтной среде критично учитывать паразитные ёмкости, наводки и пробойные напряжения воздуха. Неправильный выбор метода или прибора способен привести к повреждению оборудования или травме оператора.

Для постоянного и переменного напряжения до 30 кВ применяются различные подходы: высоковольтные делители (резистивные, ёмкостные и комбинированные), электростатические вольтметры, пробойные зазоры, а также метод коррекции по эталону. Каждый из этих методов имеет ограничения по частоте, точности и типу измеряемого сигнала. Например, резистивные делители обеспечивают стабильность на частотах до десятков кГц, но требуют прецизионных калибровок и экранирования.

Для импульсных и высокочастотных измерений предпочтительны ёмкостные делители, особенно в условиях ограниченного пространства или необходимости минимального тепловыделения. Однако, при их использовании важно учитывать частотную характеристику цепи и возможные фазовые сдвиги. На практике, при измерении напряжений в диапазоне 10–30 кВ, часто применяется сочетание делителя и высокоомного входа осциллографа, откалиброванного по стандарту IEEE 510.

Выбор метода должен основываться на параметрах измеряемого сигнала, требуемой точности, условиях эксплуатации и наличии системы защиты от перенапряжения. Игнорирование этих факторов приводит к систематическим ошибкам, которые критичны при работе с оборудованием среднего и высокого напряжения.

Применение высоковольтных делителей напряжения в лабораторных условиях

Высоковольтные делители напряжения используются для безопасного и точного измерения потенциалов до 30 кВ. Они преобразуют высокое напряжение в пропорционально низкое значение, доступное для стандартных измерительных приборов. В лабораторной практике применяются как резистивные, так и емкостные делители, выбор которых зависит от характера измеряемого сигнала.

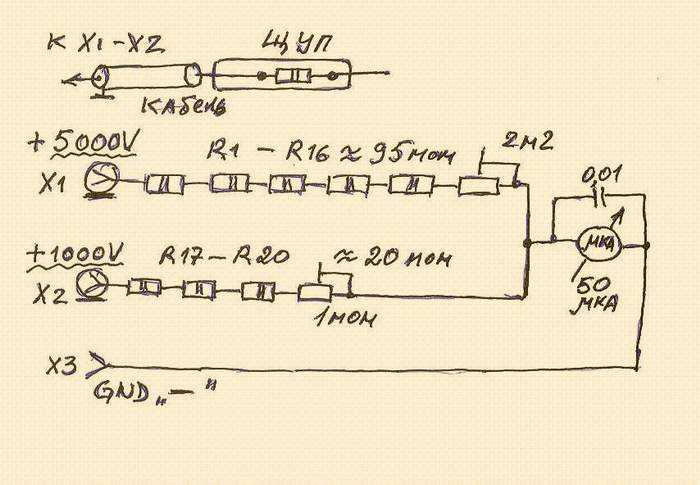

Резистивные делители подходят для измерений постоянного и медленно меняющегося напряжения. Они состоят из последовательно соединённых высокоомных резисторов, выдерживающих большие перепады напряжения. Для минимизации влияния паразитных емкостей каждый резистор шунтируется экранирующим элементом. Например, для измерения 25 кВ делитель может иметь общее сопротивление порядка 500 МОм с коэффициентом деления 1000:1.

Емкостные делители эффективны при работе с высокочастотными и импульсными сигналами. Их точность зависит от стабильности диэлектрических свойств материалов и симметрии конструкции. В лабораториях импульсной техники предпочтение отдают керамическим или слюдяным конденсаторам, выдерживающим высокие пиковые напряжения без пробоя.

Размещение делителя требует обеспечения надёжной изоляции и экранирования. Недопустимо наличие острых кромок, вызывающих коронный разряд. Используются фарфоровые опоры, маслонаполненные или газоизолированные корпуса. Кабели подключения низковольтной части экранируются и заземляются по схеме единой точки.

Для калибровки делителей применяются стандартные источники высокого напряжения с метрологической аттестацией. Погрешность измерения не должна превышать 0,5 %, особенно при поверке измерительных преобразователей. Учет температурных коэффициентов резисторов и емкостей обязателен при расчете коэффициента деления.

Особенности использования электростатических вольтметров при постоянном напряжении

Электростатические вольтметры применяются для измерения высокого постоянного напряжения без потребления тока от измеряемого источника. Это достигается благодаря принципу действия прибора, основанному на измерении силы электростатического взаимодействия между заряженными электродами.

При измерении напряжения до 30 кВ важно учитывать, что чувствительность электростатического вольтметра зависит от конструкции электродной системы и точности механических элементов. Наиболее эффективными считаются модели с цилиндрическими или плоскими концентрическими электродами, обеспечивающие равномерное распределение поля и стабильное показание.

Для точных измерений необходимо обеспечить экранирование прибора от внешних электромагнитных полей. Малейшее наводимое напряжение может исказить результат. Особенно критично это при работе в лабораториях с другим высоковольтным оборудованием.

Калибровка электростатических вольтметров должна проводиться строго при тех же температурных и влажностных условиях, что и последующие измерения. Тепловое расширение механических частей влияет на зазор между электродами, что вызывает отклонение показаний.

Рекомендуется установка прибора на виброизолирующую платформу, так как механические колебания могут вызвать флуктуации стрелки. Прибор должен быть размещён строго вертикально – отклонение от оси более чем на 2° приводит к систематической ошибке измерения.

При подключении следует использовать экранированные провода с высокой пробивной прочностью. Изоляция должна выдерживать не менее 1,5-кратного измеряемого напряжения, чтобы избежать поверхностных утечек тока, влияющих на показания.

Электростатические вольтметры особенно эффективны при контроле стабильности высоковольтных источников и калибровке других измерительных систем, где важна минимальная нагрузка на источник напряжения.

Методика калибровки измерительных цепей для напряжений до 30 кВ

Калибровка измерительных цепей, предназначенных для работы с напряжениями до 30 кВ, выполняется с целью обеспечения точности измерений и достоверности результатов при эксплуатации высоковольтного оборудования. Процедура требует использования эталонных источников напряжения и специализированных делителей напряжения с известной передаточной функцией.

1. Использовать высоковольтный делитель напряжения с погрешностью не более ±0,2%. Делитель должен быть испытан в аккредитованной лаборатории и иметь действующий сертификат.
2. Подключить делитель к источнику переменного напряжения промышленной частоты, обеспечивающему плавную регулировку в диапазоне до 30 кВ.
3. Контрольное измерение производить с помощью цифрового вольтметра класса точности не ниже 0,05, подключённого к низковольтному выходу делителя.
4. Напряжение на выходе источника увеличивать ступенчато: 5, 10, 15, 20, 25 и 30 кВ, фиксируя показания на каждом уровне.
5. Результаты сравниваются с эталонными значениями, полученными по калибровочному коэффициенту делителя. Допустимое отклонение не должно превышать 0,5%.
6. Если отклонение выходит за пределы допустимого, необходимо произвести корректировку коэффициента передачи или заменить элементы измерительной цепи.

Дополнительные меры при калибровке:

• Обеспечить экранирование кабелей и заземление корпуса измерительной системы для исключения помех.
• Температурный контроль в помещении не должен допускать отклонений более ±2 °C от номинальных условий калибровки.
• Перед началом калибровки прогреть оборудование в течение не менее 30 минут при рабочем напряжении 10–15 кВ.
• Проверку повторить после смены измерительных кабелей или компонентов делителя.

По завершении калибровки оформляется акт с указанием отклонений, условий проведения и заключением о пригодности измерительной цепи к эксплуатации.

Безопасность при подключении измерительных приборов к высоковольтным источникам

Подключение измерительных приборов к источникам высокого напряжения до 30 кВ требует строгого соблюдения технических регламентов и процедур. Любое отклонение от них может привести к пробою изоляции, поражению электрическим током и повреждению оборудования.

Перед началом работ необходимо обеспечить полное снятие напряжения с объекта измерения и заземление всех проводящих частей. Проверка отсутствия напряжения осуществляется только поверенным индикатором, рассчитанным на соответствующий класс напряжения.

Измерительные приборы должны иметь номинальное входное напряжение не ниже 1,2 от измеряемого. Изоляция кабелей – не менее 60 кВ/мм по диэлектрической прочности. Разъемные соединения исключаются: применяется пайка или обжим с последующей герметизацией.

Заземление всех металлических корпусов приборов выполняется через отдельную точку защитного заземления, сопротивление которой не превышает 4 Ом. Допустимо применение экранированных соединительных проводов с двойной изоляцией.

Монтаж производится только одноручным способом с применением диэлектрических перчаток, бот и коврика. Минимальное расстояние между открытыми токоведущими частями и телом оператора – не менее 30 см. Работы выполняются в присутствии второго специалиста, оснащенного средствами аварийного отключения.

Пробойная дистанция между частями измерительной схемы и ближайшими заземленными элементами должна быть не менее 3 мм/кВ, т.е. 90 мм для 30 кВ. При размещении внутри щитов допускается использование барьерных изоляторов с классом не ниже 35 кВ.

Перед повторным включением схемы после подключения прибора выполняется контрольная проверка целостности изоляции мегомметром на 2,5 кВ. Сопротивление должно быть выше 200 МОм.

Нарушение любого из указанных параметров является основанием для немедленного прекращения работ и пересмотра схемы подключения.

Измерение импульсного напряжения с помощью осциллографов и пробников

Для регистрации импульсного напряжения до 30 кВ применяются высокочастотные осциллографы в сочетании с делителями напряжения (пробниками), обеспечивающими точную передачу фронтов и амплитуд сигнала. Основной параметр системы – полосa пропускания, которая должна превышать максимальную частоту спектра измеряемого импульса. Например, для импульса фронтом 1 мкс минимально допустимая полоса составляет не менее 350 кГц, но предпочтительно использовать устройства с полосой от 20 МГц и выше.

Осциллографы должны иметь входное сопротивление 1 МОм и входную емкость не более 20 пФ для минимизации искажений. Современные цифровые модели с частотой дискретизации от 500 Мвыб/с обеспечивают достаточную временную точность. Ключевым элементом является пробник, рассчитанный на работу с высоковольтными импульсами. Наиболее часто применяются пассивные пробники типа 1000:1 с внутренними делителями на резисторах и емкостях.

Для корректного измерения важно обеспечить согласование волнового сопротивления пробника с входом осциллографа (обычно 50 Ом или 1 МОм). Нарушение согласования приводит к отражениям и искажению формы импульса. Также требуется минимизация длины заземляющего провода – не более 5 см. Применение коаксиальных кабелей с экранированными соединениями критично при измерениях импульсов крутым фронтом.

Для оценки точности измерения важно учитывать время нарастания пробника (обычно 3–10 нс у высококачественных моделей). Оно должно быть значительно меньше времени нарастания исследуемого импульса. При этом паразитная индуктивность соединений способна существенно искажать пики и выбросы.

Пример измерительной конфигурации:

Импульсное напряжение	до 30 кВ
Осциллограф	1 ГГц, 5 Гвыб/с, вход 1 МОм/20 пФ
Пробник	Пассивный 1000:1, полоса 100 МГц, время нарастания < 5 нс
Кабель	Коаксиальный 50 Ом, длина < 1 м
Заземление	Экранированное, < 5 см

Допустимое отклонение амплитуды измеренного импульса не должно превышать ±3 %, при условии регулярной калибровки пробника и правильного выбора диапазона напряжения. Для анализа выбросов и переходных процессов желательно использовать режим усреднения или эквивалентное повторение импульса при работе с нестабильными источниками.

Выбор изоляционных материалов для измерительных щупов и кабелей

Для высоковольтных измерений до 30 кВ критически важно применение изоляционных материалов с высокой диэлектрической прочностью и стабильностью при изменении условий эксплуатации. Оптимальными считаются материалы с диэлектрической прочностью не менее 20 кВ/мм и температурным диапазоном эксплуатации от -40°C до +90°C.

Поливинилхлорид (ПВХ) широко применяется для кабельной изоляции благодаря доступности и достаточной механической прочности. Однако его диэлектрическая прочность ограничена 25–40 кВ/мм, что требует увеличения толщины изоляции при напряжениях ближе к 30 кВ. ПВХ чувствителен к ультрафиолету и низким температурам, что ограничивает использование на открытом воздухе и в холодных условиях.

Силиконовая резина обеспечивает стабильную диэлектрическую прочность (около 30 кВ/мм) и высокую гибкость, что снижает механические напряжения на соединениях щупов. Она устойчива к влаге и экстремальным температурам, что делает ее предпочтительным материалом для щупов, эксплуатируемых в переменных условиях.

Фторполимеры (PTFE, FEP) характеризуются диэлектрической прочностью свыше 50 кВ/мм и отличной химической устойчивостью. Их применение оправдано при необходимости минимизации токов утечки и повышения точности измерений. Недостатком является высокая цена и меньшая механическая прочность по сравнению с резиновыми материалами.
