При расчёте количества листов ондулина основное значение имеет площадь ската, размеры листа и величина нахлёста. Один стандартный лист ондулина имеет размеры 2000×950 мм, однако полезная площадь покрытия составляет около 1,6 м², с учётом горизонтального нахлёста в одну волну и вертикального нахлёста 200–300 мм.
Для начала необходимо вычислить площадь каждого ската крыши. Например, для двускатной крыши длиной 8 метров и высотой от карниза до конька 3 метра площадь одного ската составит 8 × 3 = 24 м², а всей крыши – 48 м². Делим это значение на полезную площадь одного листа: 48 ÷ 1,6 ≈ 30 листов. Округляется в большую сторону.
Нахлёсты между листами должны быть учтены по фактической конфигурации крыши. Если уклон менее 10°, требуется вертикальный нахлёст до 300 мм, что уменьшает полезную площадь листа до 1,5 м² или меньше. При сложной кровле, наличии ендов или доборных элементов рекомендуется добавить 10–15 % запаса.
Если используются листы нестандартного размера (например, ондувилла), расчёт выполняется аналогично, но с корректировкой полезной площади. Ошибка в расчёте приводит к избыточной закупке или задержке монтажа, поэтому точное измерение параметров крыши – ключевой этап.
Как определить площадь ската крыши с учётом формы
Для расчёта площади ската крыши необходимо учитывать геометрию каждого ската отдельно. Прямоугольный скат рассчитывается по формуле: длина умножается на горизонтальную проекцию ширины. Если крыша двускатная, вычисления производятся для одного ската и умножаются на два, при условии симметрии.
Скат в форме прямоугольного треугольника (например, прищепка, асимметричный фронтон) требует расчёта по формуле: ½ × основание × высота. Высоту определяют от конька до линии карниза, измеренной по вертикали, а не по стропилам.
При вальмовой крыше каждый скат рассчитывается отдельно. Трапециевидный скат: (основание1 + основание2) × высота ÷ 2. Треугольные участки по формуле: ½ × основание × высота. Складываются площади всех элементов.
Для мансардной крыши учитываются оба излома ската. Площадь рассчитывают поэтапно: отдельно для верхнего и нижнего участков, с последующим сложением результатов. Угол наклона учитывается только при определении фактической длины ската, если известны размеры в плане.
Криволинейные или ломаные формы требуют разбивки на простые геометрические фигуры. Используются приближённые методы: например, разбиение на треугольники и трапеции, с последующим суммированием площадей.
Измерения должны выполняться по обрешётке или проектной документации. Все размеры – в метрах. Погрешность в определении формы ведёт к ошибкам при расчёте количества листов.

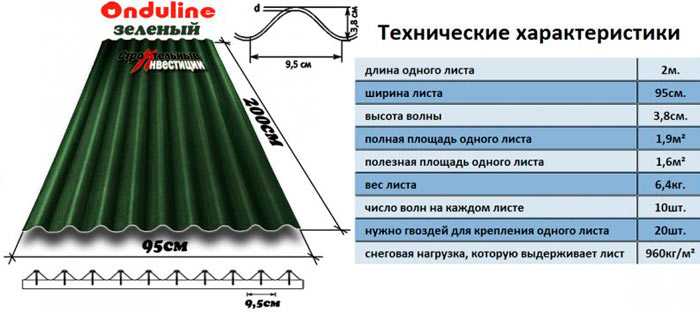

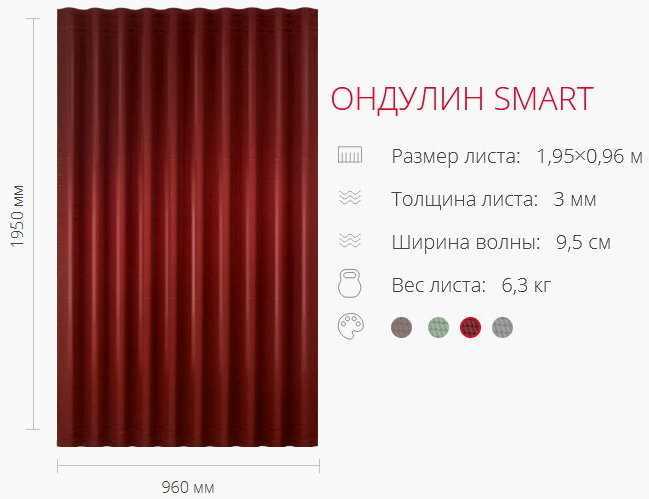

Какие размеры имеют стандартные листы ондулина
Стандартный лист ондулина имеет длину 2000 мм и ширину 950 мм. Однако полезная ширина после укладки с учетом нахлеста составляет 855 мм. Это важно учитывать при расчётах, так как именно полезная площадь определяет количество листов на покрытие крыши.
Толщина листа – 3 мм. Вес одного листа – около 6,5 кг, что облегчает монтаж без специальной техники. Высота волны составляет 38 мм, а расстояние между волнами – 95 мм. В одном листе – 10 волн.
Для скатных крыш с углом наклона менее 10° рекомендуется увеличивать нахлёст до 300 мм по вертикали и до двух волн по горизонтали. При наклоне более 15° достаточно нахлёста в 200 мм и одной волны соответственно.
При планировании укладки важно опираться не на габариты листа, а на его рабочую площадь – примерно 1,7 м². Ошибка в этом параметре приводит к недочётам при закупке.
Как учитывать нахлёсты при расчёте
При расчёте количества листов ондулина необходимо точно учитывать горизонтальные и вертикальные нахлёсты, иначе итоговое покрытие окажется неполным.
Горизонтальный нахлёст составляет одну волну – это примерно 95 мм. При укладке каждый следующий лист перекрывает предыдущий на одну волну, поэтому рабочая ширина одного листа уменьшается. Стандартная ширина ондулина – 950 мм, рабочая – 855 мм.
Вертикальный нахлёст зависит от уклона крыши. При уклоне от 5° до 10° нахлёст составляет 300 мм, от 10° до 15° – 200 мм, более 15° – 120 мм. Стандартная длина листа – 2000 мм, рабочая длина соответственно: 1700 мм, 1800 мм или 1880 мм.
Чтобы получить точное количество листов, дели длину ската на рабочую длину листа, а ширину – на его рабочую ширину. Всегда округляй значения в большую сторону. Учитывай, что первый ряд каждого ската и крайние листы по ширине потребуют полного нахлёста, который не участвует в перекрытии соседних листов.
Почему важно учитывать направление укладки листов
- Ондулин укладывается с нахлёстом по волне (одна волна) и по длине (не менее 15 см при уклоне до 10°, 20 см – при уклоне до 15°, 30 см – при уклоне свыше 15°).
- Если направление укладки выбрано неверно, встречный ветер будет задувать влагу под нахлёст, особенно в зонах конька и карниза.
- При укладке снизу вверх и справа налево (или наоборот – в зависимости от розы ветров) обеспечивается герметичность соединений, так как вода уходит вниз по волне, а не попадает под листы.
- Ориентация листов влияет на количество используемого материала: при неправильной последовательности на стыках возникает перерасход из-за невозможности качественного нахлёста.
- Для односкатных крыш листы укладываются вдоль ската, начиная с подветренной стороны. Для двускатных – от края к коньку, также с подветренной стороны.
Перед монтажом необходимо определить направление преобладающего ветра на участке, используя региональные метеоданные. Ошибка в укладке снижает срок службы покрытия и требует перерасчёта количества листов с учётом увеличенных нахлёстов и отходов.

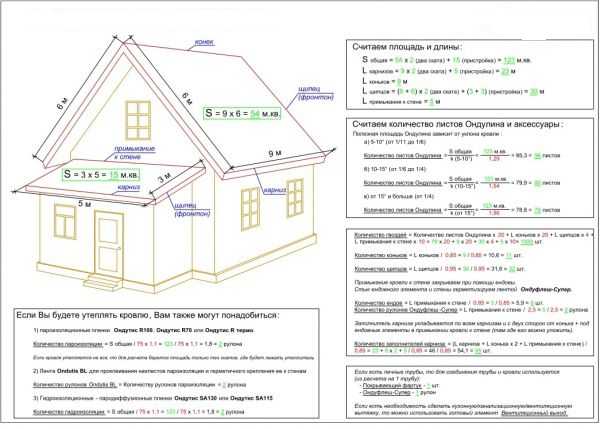

Как рассчитывать количество листов для двускатной крыши
Для расчёта требуется определить площадь каждого ската. Умножьте длину от конька до карниза на длину основания ската. Если оба ската симметричны, результат умножается на два. Например, при длине ската 4,5 м и ширине 6 м: 4,5 × 6 = 27 м², общий метраж – 54 м².
Стандартный лист ондулина имеет размеры 2000 × 950 мм, но полезная площадь составляет лишь 1,56 м² с учётом нахлёстов по длине и ширине. При расчёте используйте именно полезную площадь: 54 ÷ 1,56 ≈ 34,6. Округлите в большую сторону – 35 листов.
При уклоне менее 10° нахлёсты увеличиваются, и полезная площадь листа уменьшается до 1,3–1,4 м². В этом случае используйте коэффициент запаса 1,2. Пример: 54 × 1,2 = 64,8; 64,8 ÷ 1,4 ≈ 46,3. Понадобится 47 листов.
Дополнительно учитывайте торцевые и боковые свесы. Для стандартного монтажа добавляют 300 мм по нижнему краю и 100–150 мм по бокам. Эти значения включаются в расчёт длины и ширины ската.
Если скаты отличаются по размеру, расчёт выполняется отдельно для каждого. Полученные количества листов складываются и округляются вверх. На сложной кровле (вальмы, ендовы, выступы) добавьте ещё 5–10% к общему числу листов.

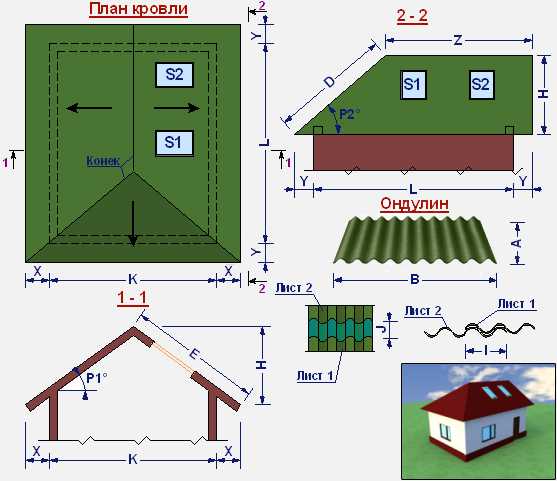

Особенности расчёта для вальмовой и шатровой кровли
Вальмовая и шатровая крыши имеют сложную геометрию, включающую четыре ската, что требует более точного подхода к расчёту листов ондулина. Основное отличие – наличие треугольных и трапециевидных участков, которые влияют на расход материала и количество отходов.
Для вальмовой крыши важно измерить длину всех коньков и карнизов, так как они делят поверхность на трапеции и треугольники. Для каждого ската определяют площадь по формуле треугольника или трапеции, затем суммируют площади. Итоговая площадь увеличивается на 10–15% для компенсации обрезков и нахлёстов. При этом листы нарезаются с учётом уклонов и особенностей стыков.
Шатровая крыша представляет собой четыре равных треугольных ската, сходящихся в одной точке. При расчёте площадь одного ската определяется как половина произведения длины основания на высоту, умножается на четыре. Коэффициент запаса здесь обычно составляет 12–18%, так как при нарезке треугольников возникает значительный процент отходов. Оптимально использовать целые листы с минимальными обрезками, планируя нарезку заранее по шаблонам.
Особое внимание уделяется правильному замеру уклонов, так как наклон влияет на длину скатов и, соответственно, на количество необходимых листов. Для расчёта длины ската применяется теорема Пифагора: гипотенуза равна корню из суммы квадратов основания и высоты ската.
Рекомендация: использовать цифровые инструменты для точных замеров, а при отсутствии – применять бумажные шаблоны и выверять размеры перед заказом материала. Пренебрежение деталями приводит к перерасходу ондулина и дополнительным затратам.
Запас на обрезку и возможный брак: сколько прибавить
При расчёте количества листов ондулина для крыши необходимо учитывать запас на обрезку и возможный брак. Без этого риск не хватить материала при монтаже значительно возрастает.
Рекомендуемый запас составляет:
- Для прямоугольных и простых крыш – 5–7% от общего количества листов;
- Для сложных крыш с множеством выступов, скатов и стыков – 10–15%;
- При работе на высоте или в сложных условиях – лучше предусмотреть до 20%;
Запас необходим для следующих целей:
- Обрезка по длине и ширине листов при подгонке под форму крыши и стыки;
- Исправление дефектов, появившихся при транспортировке или монтаже;
- Замена листов, повреждённых в процессе работы;
- Резерв на непредвиденные ошибки и особенности конкретного проекта.
Если крыша имеет нестандартные углы или элементы, запас лучше увеличить до 15%, поскольку точный расчёт в таких случаях затруднён. Для упрощённых прямоугольных форм 5% – оптимальный минимум, который учитывает только стандартные обрезки.
При заказе материала ориентируйтесь на конечное количество листов, умноженное на коэффициент запаса. Например, если нужно 40 листов для покрытия, при обычной крыше берите 42–43 листа, а при сложной – до 46 листов.
Примеры расчёта для разных типов кровли
Односкатная крыша с площадью 50 м² и длиной листа ондулина 2 м при ширине 0,95 м. Рабочая ширина листа с учётом нахлёста – 0,85 м. Для покрытия площади потребуется: 50 / (2 × 0,85) = около 30 листов. Рекомендуется взять 5% запаса на подрезку и брак – итого 32 листа.
Двускатная крыша площадью 120 м², длина ската 8 м, ширина ската 7,5 м. Листы ондулина укладываются вдоль длины ската. Длина листа – 2 м, рабочая ширина – 0,95 м с нахлёстом 0,1 м. Количество листов по длине: 8 / 2 = 4 листа, по ширине: 7,5 / 0,85 = 9 листов. Общее количество: 4 × 9 = 36 листов. Добавьте 7% на отходы – 39 листов.
Мансардная крыша с двумя фронтонами и сложной геометрией общей площадью 90 м². Для точного расчёта площадь каждого ската делится на рабочую площадь листа (1,7 м² с учётом нахлёстов). 90 / 1,7 ≈ 53 листа. При сложных формах лучше увеличить запас до 10%.
Крыша с эркером площадью 75 м². За счёт дополнительной поверхности под эркером площадь увеличивается на 12%. Итоговая площадь – 75 × 1,12 = 84 м². Расчёт по площади листа 1,7 м²: 84 / 1,7 ≈ 50 листов. Запас на сложность резки и подгонки – 8%.
Крыша с небольшой высотой ската (3 м) и большой шириной (10 м) требует увеличенного нахлёста для герметичности – до 0,15 м. Это снижает рабочую ширину листа до 0,8 м. При площади 60 м² и длине листа 2 м, количество листов: 60 / (2 × 0,8) = 37,5 листа, рекомендуется заказать 40.
Вопрос-ответ:
Как правильно рассчитать количество листов ондулина для крыши с нестандартными размерами?
Для крыши с нестандартными габаритами сначала измерьте её длину и ширину по скатам, учитывая выступы и углы. Затем вычислите площадь каждого ската, умножив длину на ширину. Сложите площади всех скатов, чтобы получить общую площадь кровли. Далее разделите эту сумму на площадь одного листа ондулина, принимая во внимание нахлёсты, которые уменьшают полезную площадь покрытия. Обычно нахлёсты составляют около 10–15% от площади листа. Результат округлите в большую сторону, чтобы учесть возможные потери и подрезки. Так вы получите необходимое количество листов для полного покрытия крыши.
Можно ли использовать стандартные размеры листов ондулина для расчёта крыши с несколькими углами и выступами?
Стандартные размеры листов подходят для большинства случаев, но если крыша имеет сложную форму с множеством углов и выступов, расчет стоит делать с учётом дополнительного запаса материала. Это связано с тем, что подгонка листов вокруг выступов и стыков потребует подрезок, которые могут привести к потере части листа. Обычно к рассчитанному количеству листов добавляют 5–10% в запас, чтобы избежать нехватки материала во время монтажа.
Как влияет нахлёст листов на количество ондулина, которое потребуется купить?
Нахлёст между листами снижает эффективную площадь покрытия одного листа. В инструкции производителя обычно указывается рекомендуемый размер нахлёста — по длине и ширине. При расчёте площади крыши нужно учитывать, что часть листа будет заходить на соседний, и эта площадь не считается «новым» покрытием. Из-за этого на общую площадь крыши делят не полную площадь листа, а уменьшенную на размер нахлёста. Игнорирование этого фактора приводит к недостатку материала при укладке.
Как учитывать геометрию крыши при расчёте необходимого количества ондулина?
Геометрия крыши влияет на точность расчёта, так как разная форма требует разных подходов. Для прямоугольных и простых двускатных крыш площадь легко вычислить по формуле длина × ширина × количество скатов. В случае многоскатных или сложных крыш нужно разбивать поверхность на простые геометрические фигуры (прямоугольники, треугольники) и вычислять площадь каждой отдельно. Затем суммы всех площадей дают общую площадь кровли. Этот подход помогает более точно определить количество листов и избежать ошибок, связанных с неправильным подсчётом площади.
