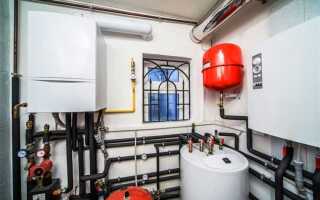

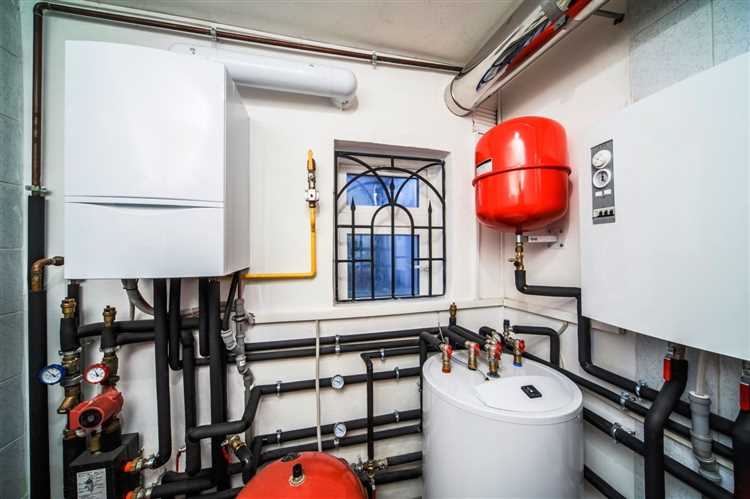

Точный расчет системы отопления необходим для создания устойчивого микроклимата при минимальных затратах энергии. При неправильном подборе мощности радиаторов или котла температура в помещении может колебаться от избыточного жара до хронического недогрева, особенно в угловых и торцевых квартирах. Например, для комнаты площадью 18 м² при высоте потолка 2,7 м и коэффициенте теплоизоляции 1,2 требуется около 1,8 кВт тепловой мощности.
Рассчитывая систему, важно учитывать ориентацию окон по сторонам света, количество внешних стен, материалы строительства, а также теплопотери через вентиляцию. Для северной стороны и окон с большим остеклением рекомендуется увеличивать расчетную мощность на 10–15%. При этом применение терморегуляторов позволяет избежать перерасхода тепла в переходные сезоны.
Расчет должен опираться на формулу: Q = V × ΔT × K, где Q – необходимая мощность в ваттах, V – объем помещения, ΔT – разница между желаемой и наружной температурой, K – коэффициент теплопотерь (от 0,9 до 1,6). Чем выше энергоэффективность дома, тем меньше значение коэффициента. Для типичной панельной многоэтажки без утепления он составляет около 1,4.
Отдельное внимание следует уделить равномерности распределения тепла. В двух- и трехкомнатных квартирах эффективной считается схема с горизонтальной разводкой, где каждый радиатор подключается к общему коллектору. Это упрощает балансировку и позволяет точно настраивать температуру в каждом помещении.

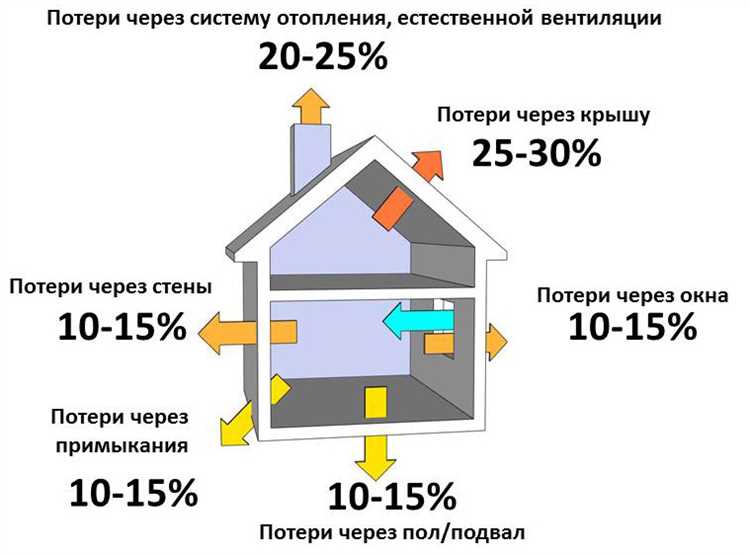

Определение теплопотерь квартиры по помещениям
Расчет теплопотерь начинается с анализа каждого помещения отдельно. Для этого необходимо учитывать площадь ограждающих конструкций, коэффициенты теплопередачи материалов и температурные перепады между внутренней и наружной средой.
В жилых комнатах основными источниками потерь являются наружные стены и оконные проемы. Например, при толщине кирпичной стены 510 мм с наружным утеплением из минеральной ваты 100 мм и внутренней температуре 22 °C, при −20 °C на улице теплопотери составят около 45–50 Вт/м² стены. Один пластиковый стеклопакет размером 1,4×1,4 м с коэффициентом теплопередачи 1,1 Вт/м²·К теряет до 90–100 Вт при том же перепаде температур.
На кухне дополнительно учитываются вентиляционные каналы и вытяжки, которые создают естественную тягу. Через открытую вытяжку может уходить до 30 м³ тёплого воздуха в час, что эквивалентно теплопотере около 35 Вт при стандартных условиях.
В санузлах значительная доля тепла уходит через вентиляцию. При механической вытяжке производительностью 60 м³/ч теплопотери могут достигать 70–80 Вт. Утепление стен с холодной стороны и герметизация воздуховодов снижают этот показатель на 30–40%.
При расчёте прихожей учитываются утечки через входную дверь. Металлическая дверь без терморазрыва и с плохим уплотнением теряет до 150 Вт. Установка тамбура или двойной двери уменьшает потери до 40–50 Вт.
Для точной оценки используют формулу: Q = S × ΔT × k, где S – площадь конструкции, ΔT – температурная разница, k – коэффициент теплопередачи. Полученные значения суммируются по помещениям для определения общей тепловой нагрузки квартиры.
Расчет необходимой тепловой мощности радиаторов
Для точного подбора радиаторов необходимо определить теплопотери каждого помещения. Основной параметр – расчетная тепловая мощность, измеряемая в ваттах (Вт). Она рассчитывается исходя из объема комнаты, климатических условий и конструктивных особенностей здания.
Объем помещения определяется умножением площади пола на высоту потолков. Например, комната площадью 20 м² с высотой потолков 2,7 м имеет объем 54 м³. Для стандартной квартиры с кирпичными стенами и двумя внешними стенами в умеренном климате расчетная потребность составляет около 100 Вт на 1 м², либо около 40–50 Вт на 1 м³. В этом случае потребуется примерно 2200–2700 Вт тепла.
Учитываются следующие корректирующие факторы:
– для угловых комнат прибавляется 15–20%;
– при наличии больших окон (от 1/3 площади стены) добавляется 10–15%;
– для частных домов без теплоизоляции увеличивают расчет на 30–50%.
Мощность радиатора указывается для стандартного температурного режима 75/65/20 °C (подача/обратка/комната). Если система работает при других параметрах, применяется поправочный коэффициент. Например, при температуре 60/50/20 °C фактическая мощность радиатора снижается на 30–40%.
Для получения требуемой мощности может потребоваться установка нескольких секций или радиаторов. Мощность одной секции алюминиевого радиатора составляет около 180–200 Вт при стандартном режиме. Таким образом, для обеспечения 2400 Вт потребуется около 12–13 секций.
Окончательная мощность подбирается с запасом 10–15% для компенсации возможных теплопотерь и нестабильной работы системы отопления.

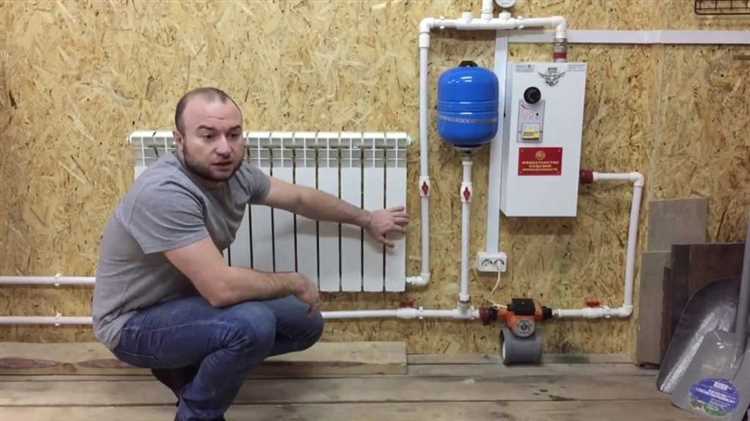

Выбор схемы разводки труб отопления
Схема разводки определяет эффективность распределения тепла по помещениям и влияет на затраты при монтаже. В квартире на практике применяются два основных варианта: однотрубная и двухтрубная система.
Однотрубная разводка чаще используется в панельных домах старой постройки. Радиаторы подключаются последовательно, теплоноситель проходит через каждый поочередно. При этом температура воды в каждом последующем радиаторе снижается. Подходит для небольших квартир с минимальными теплопотерями, но ограничена возможностью точной регулировки температуры в отдельных помещениях. При отключении одного радиатора нарушается работа всей линии.
Двухтрубная система предпочтительнее в современных условиях. Подающая и обратная магистрали проходят параллельно, каждый радиатор получает теплоноситель одинаковой температуры. Это обеспечивает равномерный прогрев и независимую регулировку температуры в каждой комнате. Расход труб увеличивается примерно на 20–30% по сравнению с однотрубной схемой, но компенсируется удобством эксплуатации и возможностью применения термостатических клапанов.
Для квартиры с автономным отоплением на базе настенного газового котла оптимальна двухтрубная система с нижним подключением и коллектором. Коллектор позволяет точно балансировать расход по каждому контуру, минимизировать шум и гидравлические удары. Диаметр подающей и обратной магистрали в этом случае рассчитывается исходя из общего теплового потока, например, при 10 кВт и ΔT = 20°C нужен трубопровод с внутренним диаметром не менее 20 мм.
При разводке важно учитывать конфигурацию квартиры. В длинных коридорных планировках оправдана последовательная схема с гидравлической балансировкой, тогда как при центральном расположении коллектора выгоднее использовать лучевую разводку. При этом количество соединений в стяжке минимизируется, а риск утечек снижается.

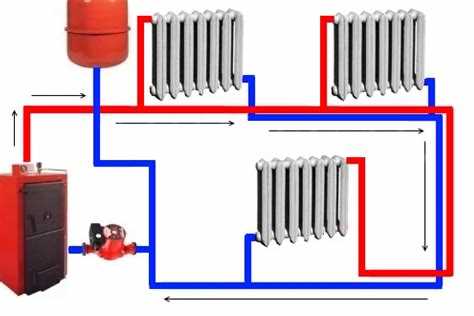

Определение диаметра труб в зависимости от длины и мощности
Для корректного выбора диаметра трубопровода учитывают тепловую нагрузку участка и его протяжённость. Основной параметр – расход теплоносителя, рассчитываемый по формуле: G = Q / (c × Δt), где Q – тепловая мощность в Вт, c – теплоёмкость воды (4200 Дж/кг×°C), Δt – температурный напор в °C.
При типичном перепаде температур подачи и обратки 20°C и мощности 10 кВт, необходимый расход составляет: G = 10000 / (4200 × 20) ≈ 0,12 кг/с, или около 0,43 м³/ч.
Для такого расхода подойдёт труба с внутренним диаметром не менее 15 мм. Если длина участка превышает 25 метров, диаметр увеличивают на один шаг (до 20 мм), чтобы компенсировать гидравлические потери.
При тепловой нагрузке 15–20 кВт и длине контура свыше 30 метров рекомендуется использовать трубы с внутренним диаметром 25 мм. При мощности выше 30 кВт – минимум 32 мм.
Ключевой ориентир: допустимая скорость теплоносителя – 0,3–0,7 м/с. При превышении – шум и износ системы, при занижении – недостаточная циркуляция. Диаметр трубы подбирают так, чтобы обеспечить расчётный расход при допустимой скорости.
Для точного подбора используют графики и формулы из СНиП 41-01-2003 или рассчитывают с помощью специализированных гидравлических калькуляторов. Пластиковые и металлические трубы имеют разные внутренние диаметры при одинаковом номинале – это учитывают при выборе.

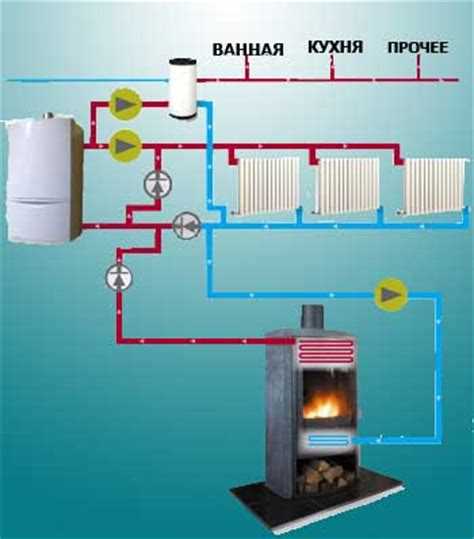

Расчет объема теплоносителя для закрытой и открытой систем
Объем теплоносителя определяет эффективность работы системы отопления, влияет на выбор расширительного бака и мощность циркуляционного насоса. Расчет зависит от типа системы: открытая или закрытая.
- Закрытая система: герметична, теплоноситель циркулирует под давлением. Основное требование – учет объема всех компонентов: радиаторов, труб, котла и бойлера (если есть).
- Открытая система: сообщается с атмосферой через расширительный бак. Давление создаётся гравитационно или естественной циркуляцией. Необходим запас объема в баке из-за возможного испарения и расширения жидкости.
Для расчета объема теплоносителя необходимо знать:
- Протяженность и диаметр трубопроводов (внутренний объем труб):
– стальная труба 1″ (25 мм) на 1 м ≈ 0.49 л;
– труба из сшитого полиэтилена 20 мм ≈ 0.2 л/м.
- Объем радиаторов:
– алюминиевый секционный: 0.25–0.4 л/секция;
– биметаллический: 0.15–0.2 л/секция;
– панельные: 3–6 л в зависимости от длины и высоты.
- Объем теплообменника котла: обычно от 1 до 3 л (указывается в паспорте оборудования).
Пример: система с 10 радиаторами по 8 секций, 50 м трубы Ø25 мм, котёл с объемом 2 л. Расчёт:
- Радиаторы: 10 × 8 × 0.3 л = 24 л
- Трубы: 50 м × 0.49 л = 24.5 л
- Котёл: 2 л
- Итого: 50.5 л
В закрытой системе необходимо добавить 10–12% на тепловое расширение – примерно 5–6 л. Объем расширительного бака должен быть не менее этой величины, с учетом запаса.
В открытой системе рекомендуемый объем расширительного бака – 15–20% от общего объема системы, то есть в приведённом примере 7.5–10 л.
Точный расчет критичен при использовании незамерзающего теплоносителя: его стоимость и свойства зависят от объема. Рекомендуется устанавливать контрольные точки для слива и долива, особенно в больших системах.
Выбор типа и параметров циркуляционного насоса
Основные параметры насоса – производительность и напор. Производительность рассчитывается исходя из объема теплоносителя, необходимого для обеспечения тепловой мощности системы, и обычно составляет 0,5–1,5 м³/ч для квартиры площадью до 100 м². Напор должен компенсировать суммарное гидравлическое сопротивление контура, включая трубы, радиаторы и фитинги. Для квартирного отопления характерен напор в диапазоне 3–6 метров водяного столба.
Рекомендуется выбирать насос с запасом по напору около 20%, чтобы компенсировать возможное загрязнение и изменения в системе. Например, при расчётном напоре 4 м следует выбирать насос с рабочим напором не менее 4,8 м.
При подключении насосов важен тип электропитания – для квартирных систем предпочтительны насосы на 230 В с частотным регулированием, что позволяет адаптировать скорость циркуляции под текущие потребности и экономить электроэнергию.
Параметры максимальной мощности насоса обычно не превышают 100 Вт для квартирных систем, что позволяет избежать перегрузок электросети. Для контроля производительности часто используются насосы с интегрированным датчиком температуры и режимами работы, которые обеспечивают автоматическую адаптацию скорости.
Подключение насоса должно обеспечивать возможность быстрого демонтажа и замены без слива теплоносителя, что достигается установкой обратных клапанов и специальных фитингов. Монтаж насоса рекомендуется выполнять в горизонтальном положении с доступом для обслуживания.
Выбор конкретной модели следует делать на основе технической документации, где указываются напорные характеристики при разных оборотах, уровень шума (не выше 35 дБ) и класс защиты не ниже IP44 для защиты от влаги.
Учет тепловых потерь через окна, двери и перекрытия
Тепловые потери через ограждающие конструкции значительно влияют на расчет мощности отопления в квартире. Для точного определения необходимо учитывать теплопроводность материалов, площадь элементов и разницу температур внутри и снаружи помещения.
- Окна: Коэффициент теплопередачи (U) современных пластиковых окон с двухкамерным стеклопакетом составляет 1,1–1,3 Вт/(м²·°С). Для деревянных окон с однокамерным стеклопакетом U достигает 2,5–3,0 Вт/(м²·°С). Уменьшение площади окон или установка энергосберегающих стеклопакетов снижает теплопотери до 40%.
- Двери: Металлические двери с утеплителем имеют U около 1,5–2,0 Вт/(м²·°С). Деревянные двери без утепления – до 3,0 Вт/(м²·°С). Герметичность уплотнителей существенно влияет на итоговые теплопотери, особенно при ветровой нагрузке.
- Перекрытия (полы, потолки): Утепленные перекрытия с теплоизоляцией толщиной не менее 100 мм обеспечивают U около 0,3–0,5 Вт/(м²·°С). Неутепленные перекрытия – более 1,0 Вт/(м²·°С), что ведет к существенным потерям тепла, особенно в нижних этажах и мансардах.
- Определите площадь каждого элемента (окна, двери, перекрытия).
- Выясните коэффициенты теплопередачи исходя из конструктивных характеристик и материалов.
- Рассчитайте тепловые потери по формуле: Q = S × U × ΔT, где S – площадь, U – коэффициент теплопередачи, ΔT – разница температур внутри и снаружи.
- Сложите значения по всем элементам для получения суммарных потерь.
Рекомендуется использовать энергосберегающие окна и уплотнители с показателями герметичности не менее 0,8 для снижения теплопотерь. При утеплении перекрытий следует выбирать материалы с теплопроводностью не выше 0,04 Вт/(м·°С) и толщиной не менее 100 мм для комфортного микроклимата и оптимального энергопотребления.

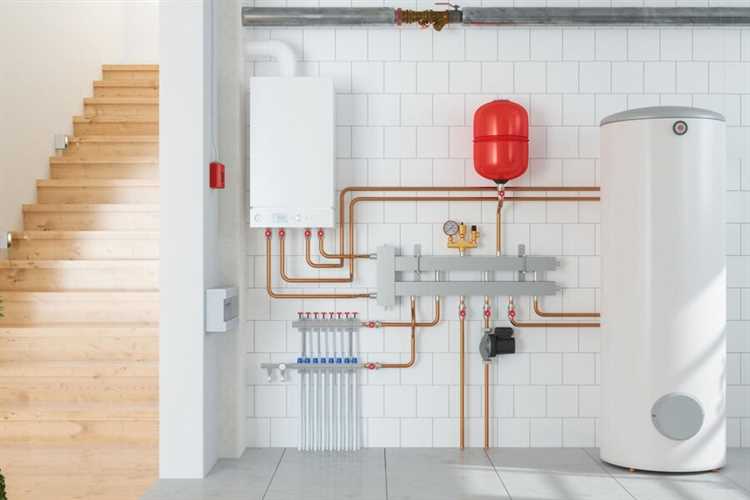

Проверка баланса давления в системе при разных режимах
Баланс давления в системе отопления влияет на равномерность прогрева и эффективность работы оборудования. Для контроля давления используется манометр на подающем и обратном трубопроводах.
При холодном режиме системы давление должно соответствовать 1,2–1,5 бар, что обеспечивает заполнение труб и радиаторов без избыточного напряжения. При запуске циркуляционного насоса давление на подаче увеличивается примерно на 0,2–0,3 бар, а на обратке – остается стабильным или снижается незначительно. Если перепад превышает 0,5 бар, вероятны засоры или неправильная регулировка балансировочных клапанов.
В режиме максимального теплового режима, когда насос работает на полной мощности, давление на подаче достигает 1,8–2,0 бар, а на обратке – 1,4–1,6 бар. Важна разница давлений для обеспечения требуемого расхода теплоносителя. Если перепад меньше 0,3 бар, это свидетельствует о чрезмерном сопротивлении в обратной линии или неполном открытии клапанов.
Рекомендации:
1. Установить и откалибровать манометры на каждом контуре.
2. Измерять давление при выключенном насосе, затем при включенном на пониженной и максимальной мощности.
3. Настроить балансировочные клапаны так, чтобы перепад давления не выходил за пределы 0,3–0,5 бар в рабочем режиме.
4. При несоответствии значений проверить наличие воздушных пробок и состояние фильтров.
Регулярная проверка давления исключает локальные перегревы и снижает риск гидравлических ударов, сохраняя ресурс системы и обеспечивая комфорт в помещении.
Вопрос-ответ:
Какие параметры квартиры нужно учитывать при расчёте системы отопления?
Для точного расчёта системы отопления учитывают площадь и высоту потолков помещений, количество и размеры окон, ориентацию квартиры относительно сторон света, теплоизоляцию стен и окон, а также количество и тип внешних стен. Всё это влияет на теплопотери и необходимую мощность отопительных приборов.
Как определить необходимую мощность радиаторов для каждой комнаты?
Мощность радиаторов рассчитывают на основе теплопотерь конкретного помещения. Для этого берут во внимание площадь комнаты, высоту потолков, качество утепления, количество окон и их площадь, а также среднюю температуру наружного воздуха зимой. Обычно для стандартных квартир используют нормативный показатель — около 100 Вт на квадратный метр, но при слабой теплоизоляции или больших окнах мощность нужно увеличить.
Можно ли использовать один котёл для отопления всей квартиры и горячего водоснабжения?
Да, существует возможность использовать один котёл, который обеспечивает и отопление, и горячее водоснабжение. Для этого выбирают котлы с двухконтурной системой или подключают к одноконтурному котлу отдельный бойлер косвенного нагрева. Важно правильно рассчитать мощность котла, учитывая максимальную нагрузку на отопление и горячее водоснабжение одновременно, чтобы избежать дефицита тепла или воды.
Какие ошибки чаще всего допускают при самостоятельном расчёте системы отопления?
Распространённые ошибки — это недооценка теплопотерь, особенно через окна и внешние стены, неправильный подбор мощности радиаторов, что приводит к недостаточному или избыточному нагреву, а также игнорирование схемы разводки труб и гидравлического баланса. Иногда не учитывают необходимость установки терморегуляторов, что снижает комфорт и увеличивает расход топлива.
Как влияет выбор материала труб на работу системы отопления?
Материал труб оказывает влияние на долговечность, теплоотдачу и скорость монтажа системы. Металлопластиковые и полипропиленовые трубы популярны благодаря простоте установки и устойчивости к коррозии. Стальные трубы более прочные, но требуют тщательной защиты от ржавчины и сложнее монтируются. Неправильный выбор может привести к протечкам, снижению эффективности и необходимости частого обслуживания.
Как правильно рассчитать необходимую мощность отопительной системы для квартиры?
Для определения мощности отопления нужно учитывать несколько факторов: площадь и высоту помещений, степень утепления стен и окон, количество наружных стен, климатическую зону и тип отопительных приборов. Обычно берут за основу теплопотери на квадратный метр — около 100 Вт/м² для средних условий. Умножая эту величину на общую площадь квартиры, получают приблизительную мощность. Если квартира плохо утеплена или окна старые, расчет лучше увеличить на 10-20%. Также важно учесть тип радиаторов — чугунные требуют большей мощности, алюминиевые и биметаллические — меньше.
