Точное определение сечения воздуховода критично для обеспечения требуемого воздухообмена и минимизации аэродинамических потерь. Основной параметр, от которого зависит размер воздуховода, – это объемный расход воздуха, измеряемый в м³/ч или л/с. Без учета этого показателя невозможно спроектировать систему вентиляции, которая будет работать эффективно и без избыточного шума.
При расчете используют формулу: S = Q / V, где S – площадь поперечного сечения (м²), Q – объемный расход воздуха (м³/с), V – расчетная скорость воздуха (м/с). Например, при подаче 500 м³/ч и скорости 5 м/с, оптимальная площадь сечения составляет 0,0278 м². Это соответствует круглому воздуховоду диаметром около 188 мм или прямоугольному сечению 150×200 мм.
Рекомендуемые скорости воздуха различаются в зависимости от назначения системы. В жилых зданиях целесообразно ограничивать скорость до 3–4 м/с в ответвлениях и до 5–6 м/с в магистралях. В промышленных установках допустимы значения до 10–12 м/с. Превышение этих порогов приводит к росту шума и потерь давления.
Расчет следует производить с учетом длины трассы, количества поворотов и сопротивления фасонных элементов. При больших скоростях необходимо пересчитать сечение в сторону увеличения либо использовать шумоглушители. Использование типовых значений без точного расчета может привести к неэффективной или шумной работе вентиляции.
Как определить необходимый расход воздуха для помещения
Расход воздуха рассчитывается исходя из назначения помещения, количества людей, выделения тепла и вредных веществ. Для жилых помещений используется нормативная кратность воздухообмена – от 0,35 до 1 объёма в час. Например, для комнаты площадью 20 м² с высотой потолков 2,5 м объём составляет 50 м³. При кратности 1 необходимый расход – 50 м³/ч.
Для офисов и общественных зданий ориентируются на количество человек: на одного человека требуется от 20 до 60 м³/ч в зависимости от интенсивности работы. Если в помещении работают 5 человек, минимальный необходимый расход воздуха составляет 100 м³/ч.
В кухнях, санузлах и производственных помещениях учитываются местные выделения тепла, влаги и загрязняющих веществ. Для кухни с электрической плитой нормируется 60 м³/ч на одну конфорку, для газовой – до 90 м³/ч. В санузлах применяется фиксированное значение – не менее 25–50 м³/ч на унитаз или душевую.
При наличии оборудования, выделяющего тепло или загрязняющие вещества, расчет ведется по уравнению: Q = (3,6 × W) / (ρ × c × Δt), где Q – расход воздуха, W – тепловыделение, ρ – плотность воздуха, c – теплоемкость, Δt – допустимая разность температур.
При проектировании учитывают наиболее критичное значение из всех подходов, выбирая максимальный рассчитанный расход воздуха как основу для подбора сечения воздуховода.
Выбор формы сечения: круглый или прямоугольный воздуховод
Выбор формы сечения напрямую влияет на аэродинамическое сопротивление, уровень шума и эффективность использования пространства. Круглые и прямоугольные воздуховоды имеют разные области применения и технические характеристики.
- Аэродинамика: Круглые воздуховоды обеспечивают минимальное сопротивление воздушному потоку. При одинаковом расходе воздуха и площади сечения потери давления в круглом воздуховоде ниже на 15–20% по сравнению с прямоугольным.
- Шум: Круглое сечение генерирует меньше шума при высоких скоростях воздуха, особенно в системах с приточно-вытяжной вентиляцией.
- Габариты: Прямоугольные воздуховоды эффективнее при установке в ограниченном пространстве – например, за подвесным потолком или вдоль стены. Однако при этом увеличивается сопротивление потоку и вероятность образования турбулентных зон.
- Монтаж: Прямоугольные воздуховоды проще интегрировать в архитектурную структуру здания. Круглые требуют больше места для креплений и радиальных изгибов.
- Герметичность: Круглые соединения легче обеспечить герметиком, особенно при использовании фасонных элементов с резиновыми уплотнителями. Прямоугольные стыки чаще нуждаются в дополнительных уплотнениях и прокладках.
Рекомендации по выбору:
- Выбирать круглое сечение при необходимости минимизировать потери давления и шум в системах с высокой производительностью.
- Использовать прямоугольные каналы в условиях ограниченного пространства, но при этом учитывать увеличение сечения для компенсации потерь.
- Избегать сечений с отношением сторон более 3:1 – они провоцируют вихревые потоки и снижают эффективность вентиляции.
- При проектировании больших магистралей применять круглые воздуховоды с плавными отводами и редукциями.
Расчет диаметра круглого воздуховода по известному расходу
Для определения внутреннего диаметра круглого воздуховода при заданном расходе воздуха используется уравнение:
D = √(4Q / (π × V))
где:
- Q – объемный расход воздуха, м³/с;
- V – расчетная скорость воздуха, м/с;
- D – внутренний диаметр воздуховода, м.
Для жилых и административных зданий рекомендуемая скорость воздуха в круглых воздуховодах:
- главные магистрали – 5–6 м/с,
- ответвления к помещениям – 3–4 м/с,
- решетки и диффузоры – 2–3 м/с.
Пример: требуется обеспечить расход 500 м³/ч в ответвлении. Переводим в м³/с: 500 ÷ 3600 ≈ 0.139 м³/с. При допустимой скорости 3.5 м/с:
D = √(4 × 0.139 / (π × 3.5)) ≈ √(0.159 / 11) ≈ √0.0145 ≈ 0.12 м
Результат: необходим воздуховод с внутренним диаметром 120 мм. Следует округлить до ближайшего стандартного значения – 125 мм.
Расчет скорости для уже заданного диаметра:
V = 4Q / (π × D²)
Использование расчетной скорости позволяет избежать повышенного шума и сопротивления в системе. При подборе сечения обязательно учитывают длину трассы, количество изгибов и тип вентиляционного оборудования.

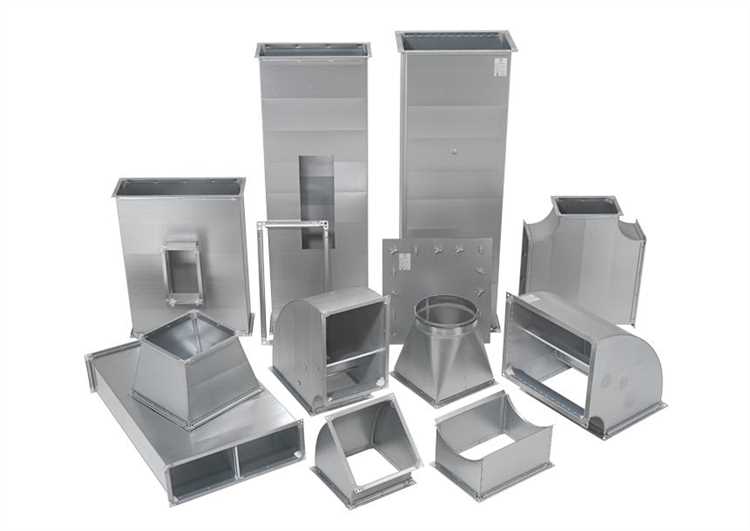

Определение размеров прямоугольного воздуховода при заданном расходе
Для расчета сечения прямоугольного воздуховода при известном расходе воздуха (L, м³/ч) используется уравнение: A = L / (3600 × V), где A – площадь поперечного сечения (м²), V – расчетная скорость воздуха (м/с). Рекомендуемая скорость для магистральных линий – 5–6 м/с, для ответвлений – 3–4 м/с.
После определения площади сечения подбираются размеры сторон. Их соотношение влияет на уровень аэродинамического сопротивления: оптимальное значение – от 1:1 до 1:3. При большем несоответствии возрастает турбулентность и уровень шума.
Например, при расходе 1000 м³/ч и скорости 5 м/с требуется сечение A = 1000 / (3600 × 5) ≈ 0,0556 м². Возможный вариант – воздуховод 250×225 мм (0,05625 м²), обеспечивающий близкое значение площади без значительного отклонения от рекомендуемого соотношения сторон.
Проверяется также линейная скорость в выбранном сечении: V = L / (3600 × A). Если полученное значение превышает допустимую скорость, требуется корректировка размеров.
Нельзя игнорировать влияние шероховатости внутренней поверхности и длины воздуховода. При наличии большого количества поворотов и фасонных элементов целесообразно увеличить сечение для снижения потерь давления.
Учет скорости движения воздуха при подборе сечения
Скорость воздуха в воздуховоде напрямую влияет на уровень шума, потери давления и эффективность вентиляционной системы. При выборе сечения необходимо обеспечить оптимальное соотношение между скоростью и площадью канала.
Для основных участков системы (магистральные каналы) допустимая скорость составляет 3–5 м/с. При превышении 5 м/с возрастает уровень шума и увеличиваются аэродинамические потери. В ответвлениях и при воздухораспределении желательно снижать скорость до 2–3 м/с.
Расчётное сечение определяется по формуле: A = Q / V, где A – требуемая площадь сечения в м², Q – расход воздуха в м³/с, V – допустимая скорость воздуха в м/с. Например, при расходе 900 м³/ч (0,25 м³/с) и допустимой скорости 4 м/с, минимальное сечение составит 0,0625 м².
Выбранное сечение округляется до ближайшего стандартного размера воздуховода. При этом необходимо контролировать, чтобы итоговая скорость не превышала расчетные значения. В противном случае следует увеличить сечение или изменить схему разводки.
Игнорирование параметра скорости приводит к перегрузке системы, избыточному шуму и неэффективной вентиляции. Поэтому при каждом подборе воздуховодов скорость движения воздуха должна быть основным критерием наряду с расходом.
Проверка допустимого уровня шума и падения давления
Максимально допустимый уровень шума для систем вентиляции жилых и офисных помещений не должен превышать 40-45 дБА на рабочем месте. Для производственных помещений ориентировочные значения – до 55 дБА. При расчете воздуховодов важно учитывать, что шум возрастает пропорционально скорости воздуха и наличию турбулентности.
Для снижения шума рекомендуется поддерживать скорость воздуха в воздуховодах не выше 7-8 м/с. При необходимости более высокой скорости используются шумопоглощающие материалы и специальные глушители, но их применение влияет на гидравлическое сопротивление.
Падение давления в воздуховоде не должно превышать 100-150 Па на 10 метров прямого участка для жилых и офисных систем. В системах с большими объемами воздуха допустимо увеличение до 200 Па, но это требует увеличения мощности вентиляторов и повышает энергозатраты.
Расчет сечения воздуховода необходимо корректировать с учетом потерь давления на фитинги, повороты и соединения, которые могут составлять до 30% общего сопротивления. Рекомендуется использовать аэродинамически оптимизированные элементы, чтобы минимизировать дополнительные потери.
Контроль падения давления и уровня шума должен проводиться как на этапе проектирования, так и в процессе эксплуатации с помощью манометров и шумомеров, что обеспечивает соответствие нормам и эффективную работу системы.
Вопрос-ответ:
Как рассчитывается диаметр воздуховода при заданном объеме воздуха?
Для определения диаметра воздуховода сначала нужно знать расход воздуха в кубометрах в час (м³/ч) и допустимую скорость воздуха внутри канала. Диаметр вычисляется через формулу, связывающую площадь поперечного сечения и скорость потока. Площадь сечения находится по формуле: площадь = расход воздуха / скорость. Затем из площади вычисляется диаметр круглого сечения по формуле диаметра круга.
Почему важно правильно выбирать сечение воздуховода?
Правильный выбор сечения влияет на качество вентиляции и уровень шума. Если сечение слишком маленькое, воздух будет проходить с большой скоростью, что приведет к шуму и повышенному сопротивлению. Если сечение слишком большое — оборудование будет работать неэффективно, увеличится расход энергии, и система станет громоздкой.
Какие параметры воздуха учитываются при расчете сечения воздуховода?
Основные параметры — это расход воздуха (объем, который нужно переместить), скорость потока, а также температура и давление воздуха, если речь идет о специальных условиях. Для бытовых систем обычно хватает информации о расходе и желаемой скорости, а остальные параметры влияют при сложных промышленных расчетах.
Можно ли использовать квадратное сечение вместо круглого для воздуховодов и как это влияет на расчет?
Да, квадратное или прямоугольное сечение используется часто, особенно когда есть ограничение по пространству. В этом случае расчет ведется через площадь поперечного сечения, но для оценки скорости воздуха и сопротивления применяют коэффициенты коррекции. Формулы для диаметра круга здесь заменяются на расчет площади соответствующей формы.
Какие ошибки чаще всего допускают при расчете сечения воздуховода?
Частые ошибки — это неправильный выбор скорости потока, игнорирование потерь давления и сопротивления на изгибах и соединениях, а также неучет реальных условий эксплуатации, таких как температура и влажность воздуха. Все это может привести к неправильному размеру сечения и снижению эффективности системы вентиляции.
Как правильно определить диаметр воздуховода по заданному объему воздушного потока?
Для расчёта диаметра воздуховода необходимо знать скорость движения воздуха и объёмный расход воздуха в системе. Сначала вычисляют площадь поперечного сечения воздуховода, разделив расход воздуха на скорость. Затем, исходя из площади, рассчитывают диаметр круглого сечения с помощью формулы площади круга. Важно учитывать, что скорость должна быть подобрана так, чтобы не возникало излишних шумов и потерь давления.
