Смотровая яма на улице – это практичное решение для обслуживания автомобиля без необходимости посещать сервис. Ее строительство требует точного расчета глубины, правильного подбора материалов и соблюдения норм безопасности. Основные параметры: глубина – 1,5–2 метра, ширина – 0,8–1 метр, длина – 3–5 метров в зависимости от размеров транспортного средства.
Перед началом работ необходимо определить уровень грунтовых вод. Если вода находится ближе чем 2 метра к поверхности, потребуется дополнительная гидроизоляция или устройство дренажной системы. Участок для копки должен находиться на возвышенности или иметь возможность отвода воды от ямы. Важно избегать мест с нестабильным или пучинистым грунтом.

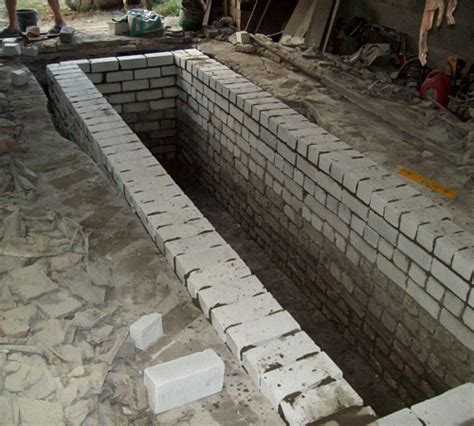

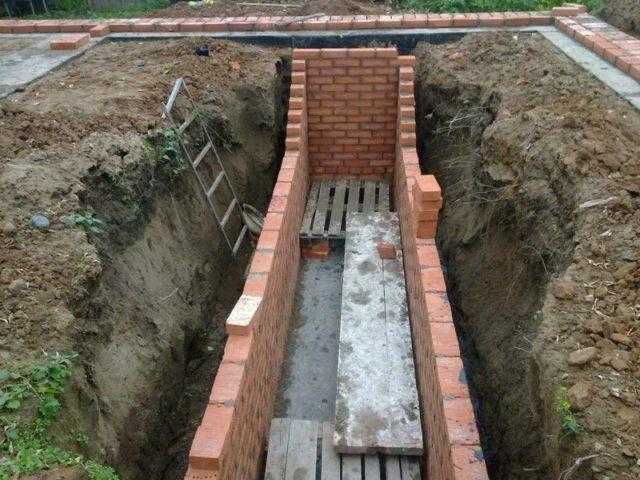

Каркас стен обычно выполняется из бетонных блоков или армированного бетона. Для армирования используется прут диаметром не менее 12 мм с шагом 20–30 см по вертикали и горизонтали. Внутренние стены можно дополнительно облицевать плиткой для облегчения уборки и защиты от влаги. Гидроизоляция осуществляется с помощью битумной мастики или проникающих составов на основе цемента.
Дно лучше всего делать из цельной бетонной плиты толщиной не менее 15 см, армированной металлической сеткой. Для предотвращения скопления воды предусмотрите уклон 2–3% и сливное отверстие, соединенное с дренажной трубой. Обязательно оборудуйте яму металлической крышкой или прочной решеткой – это защитит от мусора и обеспечит безопасность.
Выбор места и подготовка участка под смотровую яму
Расположение смотровой ямы определяет её функциональность и срок службы. Учитываются особенности рельефа, уровень грунтовых вод, тип почвы и доступ к транспортному средству.
- Удалённость от построек: расстояние до жилых и хозяйственных зданий должно быть не менее 5 метров, чтобы исключить подмывание фундамента и попадание выхлопных газов внутрь помещений.
- Грунтовые воды: если уровень воды ближе 2 метров от поверхности, без полноценной гидроизоляции или дренажа яма быстро выйдет из строя. Оптимально – глубина залегания от 2,5 м.
- Тип почвы: суглинки и глины требуют усиленного армирования стен. Песчаные почвы нуждаются в опалубке уже на этапе копки из-за сыпучести.
- Рельеф: участок должен быть ровным, с минимальным уклоном, чтобы избежать затекания дождевой воды в яму.
- Доступ транспорта: к яме должен быть прямой подъезд, обеспечивающий заезд автомобиля точно над ней без манёвров.
Перед началом земляных работ:
- Разметьте периметр ямы с учётом габаритов обслуживаемого автомобиля: ширина – минимум 80 см, длина – не менее 2 м, глубина – от 1,5 до 1,8 м.
- Удалите верхний слой грунта (20–30 см), чтобы убрать растительность и корни.
- Очистите участок в радиусе 1 м от мусора и посторонних предметов, обеспечьте свободный проход вокруг будущей ямы.
- Организуйте отвод воды с участка – траншеи, щебёночная подсыпка или дренаж.
- Подготовьте место для складирования вынутого грунта – не ближе 1,5 м от края котлована.
Определение размеров ямы в зависимости от типа автомобиля
Для легковых автомобилей длиной до 4,5 м рекомендуется яма длиной 4 м. При обслуживании седанов и универсалов длиной 4,5–5 м оптимальная длина составляет 4,5–5 м. Внедорожники и минивэны требуют длины от 5,5 м.
Ширина ямы должна быть 80–85 см – это позволяет комфортно работать, не ограничивая движения, и не требует чрезмерного расширения, что снижает риск разрушения стен. При ширине более 90 см возрастает вероятность обрушения краёв, особенно без армировки.
Глубина подбирается из расчёта роста пользователя. Стандарт – 1,7–1,8 м при среднем росте 175 см. При росте выше 185 см глубину увеличивают до 1,9–2 м. Для низких автомобилей глубину уменьшают на 10–15 см, чтобы детали были на уровне глаз, а не выше головы.
Важно: нижняя точка автомобиля должна находиться на уровне глаз или чуть выше, иначе работать неудобно, особенно при съёме деталей снизу.
Пример: для кроссовера длиной 4,6 м, с клиренсом 210 мм и ростом владельца 180 см, оптимальные размеры ямы – длина 4,5 м, ширина 85 см, глубина 1,8 м.
Разметка контура и выемка грунта вручную или с техникой
Для начала определите точные размеры смотровой ямы: стандартная длина – 4–5 м, ширина – 0,8–1 м, глубина – 1,5–2 м. Учтите зазор для опалубки и гидроизоляции – добавьте по 10–15 см с каждой стороны.
Натяните шнур по периметру будущей ямы, используя деревянные колья. Проверьте диагонали – они должны совпадать. Убедитесь, что уровень площадки строго горизонтален. Для точности используйте лазерный или водяной уровень.

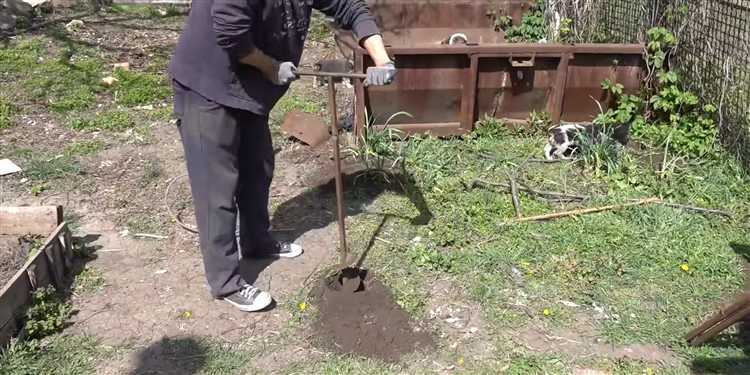

Выемку грунта начинайте с углов, двигаясь по периметру к центру. Если почва глинистая или влажная, возможны обрушения – устанавливайте временные подпорки. При ручной копке работайте штыковой лопатой, удаляя грунт слоями по 20–30 см. Старайтесь не нарушать целостность стенок.
Использование мини-экскаватора целесообразно при твёрдой почве и ограниченном времени. Для точной глубины устанавливается ограничение по стреле. Оставляйте 10–15 см недокопа от финальной глубины для последующей корректировки вручную и подготовки основания.
Вывоз лишнего грунта заранее организуйте: объём земляных работ составляет от 6 до 10 куб.м в зависимости от размеров ямы. Не допускайте хранения выкопанной земли рядом с краем котлована – это увеличивает риск осыпания стен.
Устройство дренажа и гидроизоляции для защиты от воды
Смотровая яма, расположенная на улице, подвержена проникновению грунтовых и дождевых вод. Без дренажа и гидроизоляции конструкция быстро теряет прочность, в яме скапливается вода, ускоряя коррозию металла и разрушение бетона. Ниже – проверенные решения для защиты от влаги.
- Дренаж по периметру ямы: перед заливкой стен на расстоянии 30–40 см от их наружного контура прокладывается дренажная труба с перфорацией диаметром 110 мм. Труба укладывается с уклоном не менее 2% в сторону водосборника или канавы.
- Гравийная подушка: под трубой и вокруг неё насыпается слой щебня фракции 20–40 мм толщиной не менее 150 мм. Он фильтрует воду и препятствует засорению отверстий в трубе.
- Геотекстиль: труба и гравий оборачиваются в геотекстиль плотностью 150–200 г/м² для предотвращения заиливания системы.
- Вертикальный дренаж: если уровень грунтовых вод высокий, монтируются вертикальные колодцы глубиной ниже дна ямы на 1–1,5 м, соединённые с дренажной трубой.
После устройства дренажа переходят к гидроизоляции:
- На внешние стены наносится обмазочная битумно-полимерная мастика в 2–3 слоя с промежуточной просушкой. Расход – около 3 кг/м².
- Поверх мастики укладывается рулонная гидроизоляция (например, Техноэласт), наплавляемая горячим воздухом или горелкой.
- На дно ямы под бетонную плиту укладывается ПВХ-мембрана толщиной 1,2–1,5 мм с заходом на стены минимум 30 см, швы герметизируются сваркой.
- Внутри ямы для защиты от конденсата стены дополнительно покрываются проникающей гидроизоляцией (например, Пенетрон) по влажному бетону.
Для повышения срока службы конструкции рекомендуется обеспечить уклон пола ямы 1–2% к дренажному отверстию с сифоном, соединённому с системой отвода воды.
Армирование стен и пола перед заливкой бетона

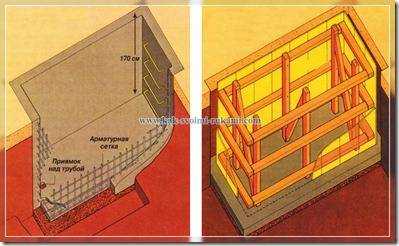

Для армирования пола используется сетка с ячейкой 150×150 мм из арматуры диаметром 10–12 мм. Сетку укладывают на пластиковые фиксаторы, обеспечивая защитный слой бетона не менее 40 мм. Расстояние между сетками при укладке в два слоя – не менее 50 мм. При длине ямы более 3 м рекомендуется установка поперечных ребер жесткости из арматуры Ø12–14 мм через каждые 500 мм.
Армирование стен выполняется вертикальными стержнями Ø12 мм с шагом 200 мм. Горизонтальные хомуты – арматура Ø8 мм с шагом 300 мм. Арматура связывается мягкой проволокой в местах пересечения, без сварки. В углах применяют Г-образные элементы, обеспечивая нахлёст не менее 400 мм. Защитный слой бетона со всех сторон арматуры – минимум 30 мм.
Для повышения прочности конструкции необходимо соединить армокаркасы стен и пола. Продольные прутья пола заводятся в вертикальный каркас стен на глубину не менее 400 мм. Это обеспечивает монолитность и предотвращает появление трещин на стыках. Перед заливкой бетонной смеси все каркасы очищаются от грязи и масла, при необходимости обрабатываются антикоррозийным составом.

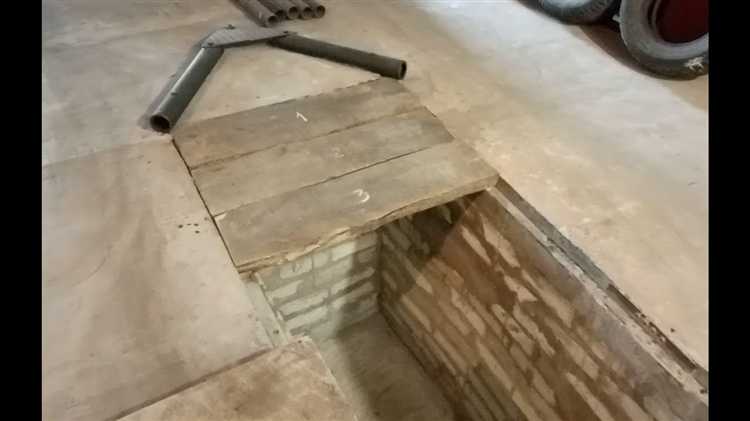

Бетонирование ямы: пошаговая инструкция и сроки схватывания
Перед началом бетонирования убедитесь, что дно и стенки ямы уплотнены и очищены от мусора и воды. Рекомендуется уложить слой щебня толщиной 10–15 см для дренажа и устойчивости основания.
Шаг 1. Подготовка бетонного раствора: используйте смесь с соотношением цемента М400, песка и щебня 1:2:4. Вода добавляется из расчёта 0,5 части от цемента. Консистенция должна быть пластичной, но не слишком жидкой.
Шаг 2. Заливка бетона: заливайте раствор слоями по 15–20 см, тщательно уплотняя каждый слой вибратором или ручным трамбованием для удаления воздушных пузырей и повышения прочности.
Шаг 3. Формирование ровной поверхности: после заливки верхнего слоя выровняйте поверхность правилом и дайте ей немного схватиться.
Шаг 4. Уход за бетоном: первые 3–5 дней поддерживайте влажность бетона, регулярно смачивая поверхность водой, чтобы избежать трещин и повысить прочность.
Сроки схватывания:
Первичная прочность достигается через 24–48 часов, что позволяет продолжить дальнейшие работы. Полное набирание прочности происходит за 28 суток при температуре +20 °C. При температуре ниже +10 °C время схватывания увеличивается, рекомендуется применять противоморозные добавки и укрывать яму утеплителем.
Изготовление и установка перекрытия с люком для закрытия ямы
Перекрытие ямы должно обеспечивать прочность, устойчивость к нагрузкам и удобный доступ. Оптимальный материал – железобетонная плита толщиной не менее 10 см с армированием стальной сеткой 10×10 мм, проволока 4 мм. Размер плиты должен превышать габариты ямы на 10–15 см с каждой стороны для надежной опоры.
Для люка вырезается отверстие в плите размером 60×80 см, что обеспечивает комфортный проход. Края отверстия усиливаются металлическим уголком 40×40 мм, приваренным или прикрепленным к арматуре плиты.
Люк изготавливается из металла (сталь толщиной 4–5 мм) или того же железобетона с армированием. Важно предусмотреть усиленную раму с петлями для открывания и ручку из металла для удобного подъема. Вес люка не должен превышать 40 кг, чтобы обеспечить возможность самостоятельного подъема.
Установка перекрытия производится на подготовленную бетонную подушку с выравниванием по уровню. Для фиксации плиты и предотвращения смещения по периметру укладывают уплотнительную резиновую прокладку толщиной 5 мм. Люк устанавливается в раму с минимальным зазором, при необходимости – с резиновыми уплотнителями для герметичности и снижения вибраций.
Рекомендуется обработать металлические элементы антикоррозийной грунтовкой и покрыть краской для защиты от влаги и ржавчины. Такой подход продлит срок эксплуатации и обеспечит безопасность при эксплуатации смотровой ямы.
Вопрос-ответ:
Какие материалы лучше всего использовать для строительства смотровой ямы на улице?
Для строительства смотровой ямы на улице обычно применяют бетонные блоки или железобетонные кольца, так как они обеспечивают прочность и долговечность конструкции. Важно использовать гидроизоляционные материалы для защиты от влаги, например, рубероид или специальные мембраны. Также можно применять кирпич или камень, но тогда потребуется дополнительное армирование и тщательная гидроизоляция.
Как правильно подготовить место для копки смотровой ямы?
Подготовка начинается с разметки нужных размеров. Затем нужно очистить участок от растительности и верхнего слоя грунта. Важно учитывать уровень грунтовых вод, чтобы избежать затопления ямы. Если грунт рыхлый, придется укреплять стенки опалубкой или армированными блоками. Также нужно обеспечить безопасный подъезд и организацию отвода воды с места работы.
Какие инструменты и оборудование потребуются для самостоятельного строительства смотровой ямы?
Основные инструменты — это лопаты для копки, строительный уровень для контроля ровности стен и пола, бетономешалка или емкость для замешивания раствора. Понадобятся также арматура и сетка для усиления бетонных стенок. Для гидроизоляции стоит иметь кисти или валики. Если яму строить в плотном грунте, может понадобиться отбойный молоток или мини-экскаватор.
Какие меры безопасности нужно соблюдать при строительстве смотровой ямы своими руками?
Нужно избегать нахождения внутри ямы без опоры стенок, чтобы не допустить обвала. Рекомендуется работать вдвоём и иметь под рукой средства связи. Обязательно использовать защитные каски и перчатки. Следует обеспечить освещение внутри ямы и организовать надежный выход. При работе с бетоном соблюдать осторожность, чтобы избежать ожогов от химических веществ.
Как обеспечить вентиляцию и освещение внутри смотровой ямы?
Для вентиляции можно установить вытяжной вентилятор с воздуховодом, который обеспечит приток свежего воздуха и удаление запахов. Если вентиляция естественная, стоит предусмотреть отверстия или каналы, расположенные так, чтобы не допускать застоя воздуха. Для освещения лучше использовать влагозащищённые светильники на светодиодах, подключённые к внешнему источнику питания через удлинитель или кабель с защитой от влаги.
Какие материалы лучше всего подходят для строительства смотровой ямы на улице?
Для строительства смотровой ямы обычно используют бетонные блоки или кирпичи, так как они обеспечивают надежность и долговечность конструкции. Важна также гидроизоляция стен и дна ямы, чтобы избежать попадания влаги и последующего разрушения. Некоторые строят яму из железобетонных плит, что ускоряет монтаж. Кроме того, потребуется качественная дренажная система для отвода воды, чтобы в яму не попадала дождевая или грунтовая вода.
