Соединение труб из полиэтилена низкого давления (ПНД) и металлопластика требует точного подбора фитингов, поскольку эти материалы различаются по структуре, жесткости и способу соединения. Основная сложность – обеспечить герметичность и механическую прочность в месте стыка при разных коэффициентах линейного расширения.
Для соединения используется компрессионный фитинг с наружной резьбой, подходящий под диаметр ПНД трубы. К нему подбирается разъёмный цанговый переходник или евроконус с внутренней резьбой, совместимый с металлопластиковой трубой. Диаметры соединяемых труб должны совпадать: стандартные размеры – 16, 20 или 25 мм. Перед монтажом торцы обеих труб обрезаются строго под прямым углом и тщательно зачищаются от заусенцев.
ПНД труба вставляется в компрессионный фитинг до упора, после чего обжимается гайкой. Со стороны металлопластиковой трубы надеваются гайка и обжимное кольцо, затем трубка вставляется в штуцер евроконуса и зажимается резьбовой гайкой. Все резьбовые соединения уплотняются с помощью фум-ленты или пасты с паклей, исключая превышение толщины уплотнителя, чтобы не вызвать деформации резьбы и утечки.
После сборки система наполняется водой под давлением для проверки герметичности. При обнаружении влаги в зоне стыка соединение разбирается, очищается и монтируется повторно с более точной затяжкой. Давление в системе не должно превышать 10 бар, особенно при использовании металлопластика в открытых системах.
Выбор подходящих фитингов для соединения ПНД и металлопластика
Соединение труб из полиэтилена низкого давления (ПНД) и металлопластика требует использования переходных фитингов, обеспечивающих герметичность и устойчивость к разнице в характеристиках материалов. Подходящий фитинг должен учитывать диаметр труб, тип резьбы и условия эксплуатации.
- Для резьбового соединения используйте компрессионные фитинги с наружной или внутренней латунной резьбой. Они обеспечивают надёжное соединение ПНД трубы с латунным элементом для перехода на металлопластик.
- Если металлопластиковая труба имеет евроконус (16 или 20 мм), подбирайте фитинг с переходом под евроконус – латунные или никелированные латунные элементы с резьбой 1/2″ или 3/4″.
- Для ПНД трубы применяйте компрессионный фитинг соответствующего диаметра (обычно 20, 25 или 32 мм) с уплотнительными кольцами из EPDM и гайкой для обжатия.
- Определите наружный диаметр обеих труб. Например, ПНД – 25 мм, металлопластик – 16 мм.
- Выберите комбинированный фитинг: с одной стороны – компрессионная часть под ПНД, с другой – резьбовое соединение под металлопластик через накидную гайку и цангу.
- Убедитесь, что фитинг рассчитан на рабочее давление не менее 10 бар, особенно при использовании в системах водоснабжения или отопления.
Избегайте пластиковых фитингов при соединении с металлопластиком – они менее надёжны при перепадах температуры. Оптимальный материал – латунь или нержавеющая сталь. Уточняйте совместимость фитинга с питьевой водой, если речь идёт о системе холодного водоснабжения.

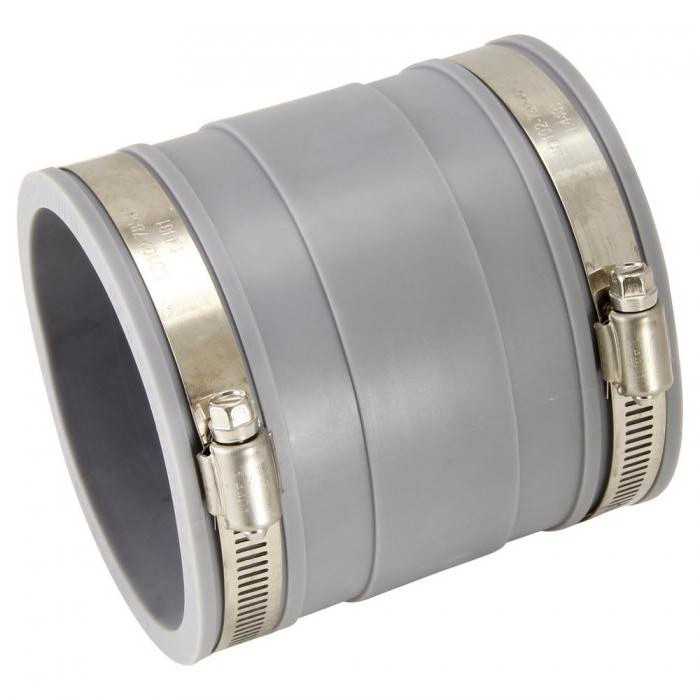

Подготовка концов ПНД трубы к монтажу
Перед соединением ПНД трубы с металлопластиком необходимо обеспечить чистоту, геометрию и целостность торца. Нарушения на этом этапе приводят к разгерметизации соединения и снижению срока службы узла.
Сначала обрежьте трубу строго перпендикулярно её оси. Используйте труборез с острым лезвием – перекосы и заусенцы недопустимы. Ножовка по металлу или болгарка не подходят: они оставляют неровности и перегревают материал.
После обрезки тщательно удалите внутренние и внешние заусенцы. Применяйте фаскосниматель или нож с твёрдым лезвием. Внешнюю фаску снимайте под углом около 15°. Это упростит вставку трубы в фитинг и исключит повреждение уплотнительных колец.
Очистите торец от пыли, стружки и влаги. Используйте сухую ветошь или салфетку без ворса. При наличии загрязнений обезжирьте поверхность спиртовым раствором.
Если применяется компрессионный фитинг, проверьте наличие и целостность всех элементов: зажимного кольца, уплотнителя, накидной гайки. Наденьте гайку и кольцо на трубу до начала соединения.
Температура трубы перед монтажом должна быть выше +5 °C. При отрицательных температурах материал становится менее эластичным, возрастает риск трещин. При необходимости прогрейте конец трубы феном (не выше 80 °C) для размягчения перед вставкой в фитинг.

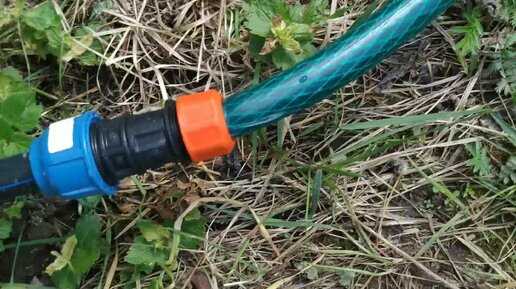

Обрезка и развальцовка металлопластиковой трубы
Перед соединением с ПНД трубой необходимо точно обрезать металлопластиковую трубу. Используйте труборез с острым диском, предназначенный для многослойных труб. Пильные полотна и ножовки не обеспечивают ровный рез и могут повредить алюминиевый слой. Разрез должен быть строго перпендикулярен оси трубы, без заусенцев и деформаций.
После обрезки обязательно удалите внутренние и внешние заусенцы. Для этого применяйте фаскосниматель или калибратор с ножами. Если пропустить этот этап, резьбовое соединение может протечь из-за неплотного прилегания уплотнительных колец.
Развальцовка требуется при использовании компрессионных или обжимных фитингов с резьбой. Вставьте калибратор подходящего диаметра в трубу, вращая его, чтобы восстановить круглую форму и немного расширить вход. Глубина развальцовки – не более 1–1,5 мм, иначе можно нарушить целостность алюминиевой прослойки.
Не используйте инструменты, не предназначенные для металлопластика: разжимы для медных труб деформируют трубу и создают микротрещины. Все работы проводите при температуре не ниже +10 °C – на холоде труба теряет пластичность и может треснуть.
Проверьте результат: труба должна плотно садиться в фитинг, без усилия и перекосов. Любое отклонение от геометрии увеличивает риск утечки при эксплуатации.

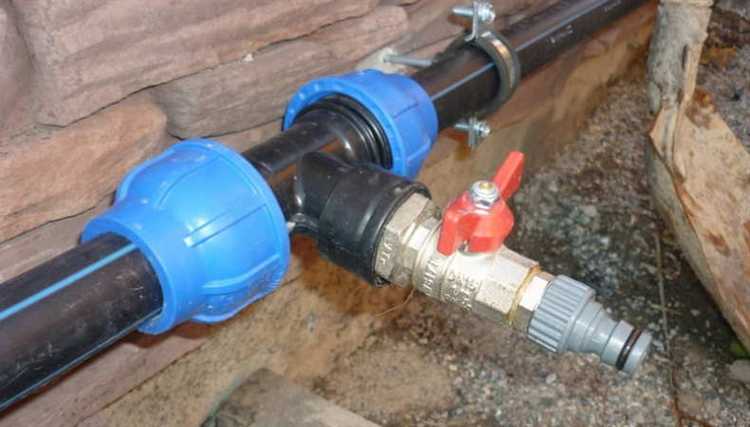

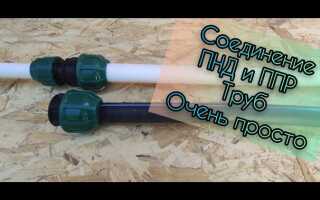

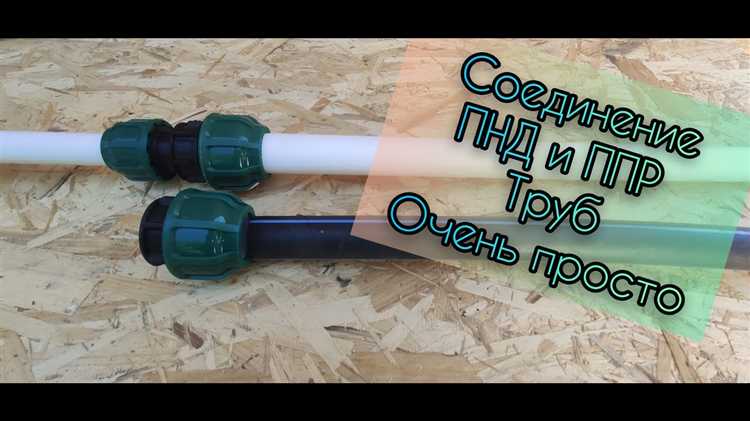

Использование компрессионных переходников для соединения
Компрессионные переходники позволяют надёжно соединить ПНД трубу с металлопластиковой, не требуя сварки или резьбовых соединений. Они состоят из корпуса, обжимного кольца и накидной гайки, обеспечивая герметичность за счёт механического сжатия.
- Для ПНД трубы подбирается фитинг с наружным диаметром, соответствующим внешнему размеру трубы (например, 25 мм).
- Для металлопластиковой трубы выбирается адаптер, учитывающий внешний диаметр (обычно 16 или 20 мм) и толщину стенки.
- Обрежьте обе трубы строго перпендикулярно. На металлопластиковой удалите фаску и снимите внутреннюю заусенцу.
- Разберите компрессионный переходник. На ПНД трубу наденьте гайку и обжимное кольцо, затем вставьте трубу до упора в корпус фитинга.
- Затяните гайку вручную, после чего – ключом, контролируя усилие: перетягивание приведёт к деформации трубы или разрушению кольца.
- На металлопластиковую трубу наденьте соответствующий уплотнительный элемент (если предусмотрено), вставьте в адаптер и закрепите аналогично.
Для соединения с металлопластиком часто используют комбинированные фитинги с наружной или внутренней резьбой 1/2″ или 3/4″, которые вкручиваются в компрессионный адаптер через уплотнительную ленту ФУМ или пасту. Переход осуществляется с учётом давления в системе (до 10 бар) и температуры рабочей среды (до 95 °C).
Проверка соединения проводится под давлением после заполнения системы водой. В случае утечки допускается подтяжка на 1/4 оборота. Повторное использование пластиковых обжимных колец не рекомендуется.
Герметизация соединения при помощи уплотнительных материалов
Для надежного соединения ПНД трубы с металлопластиковой необходимо исключить даже минимальную утечку воды. Использование уплотнительных материалов позволяет компенсировать неровности резьбы, зазоры и температурные расширения.
Фум-лента применяется при резьбовом соединении, особенно на металлических фитингах. Наматывается по ходу резьбы в 4–6 оборотов, плотно, без складок. Подходит для систем с холодной водой и рабочим давлением до 6 атмосфер.
Лён в сочетании с пастой – традиционное, но эффективное решение для резьбовых соединений латунных или бронзовых фитингов. Перед намоткой резьбы слегка подчищаются, наносится тонкий слой пасты, затем накладывается волокно в 5–7 витков, снова покрывается пастой. Такой способ выдерживает высокие температуры и давление до 10 атмосфер.
Герметик-анаэробный – современный вариант для гладкой, неповрежденной резьбы. Заполняет микропространства, застывает в отсутствие воздуха. Обеспечивает герметичность до 12 атмосфер, не требует дополнительной намотки. Подходит для систем отопления и горячего водоснабжения.
При использовании компрессионных фитингов с обжимными кольцами уплотнительные материалы не требуются. Однако, при наличии резьбовых соединений в конструкции, их герметизация обязательна.
Перед герметизацией резьбы необходимо обезжирить и очистить поверхности. Некачественная подготовка приводит к протечкам и необходимости повторного монтажа.

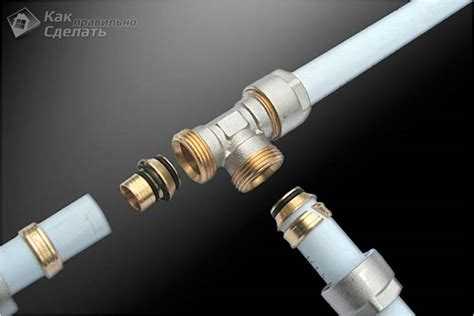

Проверка соединения на герметичность под давлением
Для точной проверки герметичности соединения ПНД и металлопластиковой трубы требуется создать давление, превышающее рабочее на 20-30%. Обычно используется компрессор или насос с манометром, обеспечивающий стабильное давление в диапазоне 6-10 бар.
Подготовка: перед подачей давления необходимо визуально осмотреть место соединения, удалить грязь и обеспечить доступ к контрольной точке. Рекомендуется подсоединить манометр с точностью ±0,1 бар.
Давление поднимается плавно, за 30-60 секунд, чтобы избежать резких нагрузок на фитинг и трубу. После достижения заданного уровня манометр фиксируется, и выдержка под давлением проводится в течение минимум 10 минут.
Если в течение выдержки давление падает более чем на 0,1 бар, соединение следует считать негерметичным. При обнаружении падения давления нужно проверить места стыков, возможные повреждения уплотнителей и качество нарезки резьбы.
Дополнительная проверка проводится с использованием мыльного раствора или специальных индикаторов утечек на соединении. Появление пузырьков на поверхности – признак протечки.
При положительном результате проверки давление снижается постепенно, после чего выполняется повторный визуальный контроль соединения и прилегающих элементов трубопровода.
Частые ошибки при соединении труб разных материалов
Неправильный выбор фитингов – основная причина протечек. Для соединения ПНД и металлопластика требуются специализированные переходные муфты с внутренней герметизацией и компенсацией различного расширения материалов.
Отсутствие подготовки трубных торцов. ПНД трубы необходимо ровно отрезать без заусенцев, а металлопластиковую трубу – очистить от защитного слоя и обезжирить. Игнорирование этого приводит к плохой посадке и слабому уплотнению.
Чрезмерное затягивание резьбовых соединений вызывает деформацию пластика или металлопластика. Для ПНД и металлопластика рекомендовано использовать динамометрический ключ с моментом затяжки согласно инструкции производителя.
Использование неподходящих уплотнителей. Для ПНД и металлопластика подходят ленты из фторопласта или специальные резиновые прокладки. Обычные льняные или силиконовые материалы часто дают микротрещины и протечки.
Пренебрежение компенсацией теплового расширения. Металлопластик и ПНД имеют разный коэффициент расширения, что при отсутствии гибких переходников ведёт к разгерметизации и растрескиванию соединений через 1-2 сезона эксплуатации.
Неправильный монтажный угол. Соединение должно быть строго по оси труб, наклон более 5° создаёт нагрузку на фитинг и повышает риск разрушения уплотнений.
Отсутствие проверки герметичности после монтажа. Рекомендуется провести гидростатическую пробу с давлением на 1,5 раза превышающим рабочее, чтобы выявить возможные дефекты сразу.
Вопрос-ответ:
Какой фитинг лучше использовать для соединения ПНД трубы с металлопластиковой трубой?
Для соединения ПНД трубы с металлопластиковой обычно применяют специальные переходные фитинги — комбинированные детали с резьбовыми и компрессионными соединениями. На стороне ПНД используется фитинг с наружной резьбой, а на металлопластиковой — компрессионное соединение или пресс-фитинг. Важно выбирать фитинги из материалов, устойчивых к воздействию влаги и давления, например, из латуни или полимеров, чтобы обеспечить надежность и долговечность соединения.
Какие инструменты понадобятся для правильного монтажа соединения между ПНД и металлопластиком?
Для установки переходного соединения потребуется несколько инструментов. Основные — это труборез или ножовка для ровного среза трубы, калибратор и размягчитель для металлопластиковой трубы (если используется компрессионное соединение), а также гаечные ключи для затягивания фитингов. Если применяются пресс-фитинги, понадобится пресс-клещи соответствующего типа. Правильный выбор и использование инструментов позволяют избежать протечек и повреждений труб.
Можно ли соединять ПНД трубу с металлопластиковой без использования переходных фитингов?
Соединять ПНД и металлопластиковую трубу напрямую не рекомендуется из-за разных свойств материалов и способов монтажа. ПНД труба гибкая и гладкая, а металлопластиковая имеет внутренний металлический слой и требует иного типа фиксации. Без переходного фитинга соединение будет ненадежным, с риском протечек и механических повреждений. Переходный фитинг компенсирует различия и обеспечивает герметичность стыка.
Как проверить герметичность соединения между ПНД и металлопластиковой трубой после монтажа?
После сборки соединения рекомендуется провести проверку под давлением. Для этого систему заполняют водой и подают давление, чуть превышающее рабочее, наблюдая за стыком на наличие капель и подтеков. Также можно визуально осмотреть резьбовые соединения и уплотнения. Если есть сомнения, применяют мыльный раствор — при появлении пузырьков указывают на протечку. Важно убедиться в герметичности до запуска системы в эксплуатацию.
Какие особенности монтажа стоит учитывать при работе с ПНД трубами и металлопластиком в холодных условиях?
При установке в холодных помещениях или на улице нужно помнить, что ПНД труба при низких температурах становится менее гибкой и может трескаться при сильном изгибе. Металлопластиковая труба тоже теряет часть эластичности, но в меньшей степени. При сборке важно избегать сильных механических усилий, использовать подходящие фитинги и, если возможно, прогреть материалы перед монтажом. Кроме того, рекомендуется изолировать соединение для защиты от промерзания и образования конденсата.
