Количество фаз в электросети напрямую влияет на выбор электрического оборудования, расчёт нагрузки и безопасность эксплуатации. В жилых домах используются однофазные или трёхфазные сети. Однофазная сеть подаёт напряжение 220 В, а трёхфазная – 380 В между фазами. Правильное определение типа сети необходимо перед подключением мощных электроприборов: электрокотлов, станков, систем кондиционирования и зарядных станций для электромобилей.
Первый способ – визуальный осмотр вводного автомата или щитка. Если к счётчику или автомату подходят три жилы (фаза, ноль, земля), это однофазная сеть. Если проводов пять – три фазы, ноль и земля – сеть трёхфазная. Однако при скрытой проводке такой метод не всегда информативен.
Второй способ – проверка напряжения мультиметром. Измерьте напряжение между проводами: если между любыми двумя фазами напряжение около 380 В, а между каждой из них и нулём – 220 В, сеть трёхфазная. При наличии только одного фазного провода и напряжения 220 В – однофазная.
Третий способ – анализ документации. В техническом паспорте дома или договоре с энергоснабжающей организацией указана схема подключения. Также можно обратиться в сетевую компанию для получения официальной информации о точке подключения и характеристиках линии.

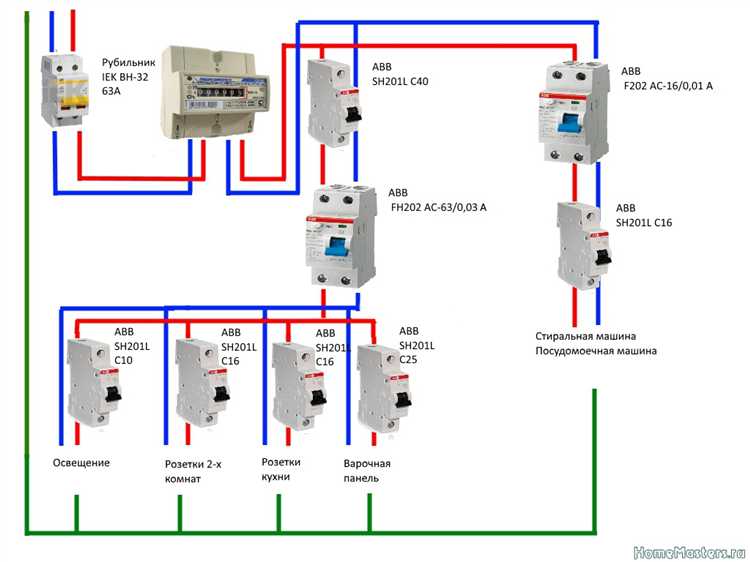

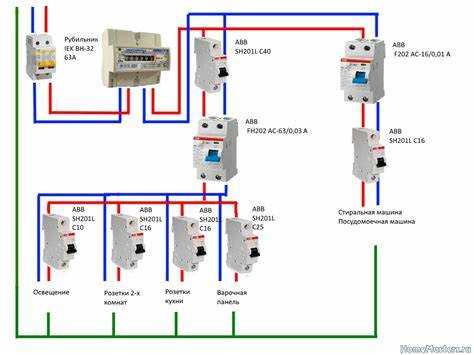

Проверка количества автоматов в щитке
Откройте электрический щит и обратите внимание на количество вводных автоматов. Один автомат с маркировкой на 25–40 А обычно указывает на однофазное подключение. Если вы видите три отдельных автомата с одинаковым номиналом и общей шиной сверху, скорее всего, это трехфазный ввод.
Проверьте наличие трехполюсного автомата – он занимает три модуля на DIN-рейке и соединен общей рукояткой. Такой автомат используется при трехфазной подаче питания. Также обратите внимание на маркировку: символы типа «3P» или «3P+N» подтверждают наличие трех фаз.
Если в щитке установлены устройства, подключенные к разным фазам (например, три УЗО, каждое обслуживает свою группу), это дополнительный признак трехфазной сети. При однофазной схеме все потребители обычно подключены через один автомат или через несколько, но с одного ввода.

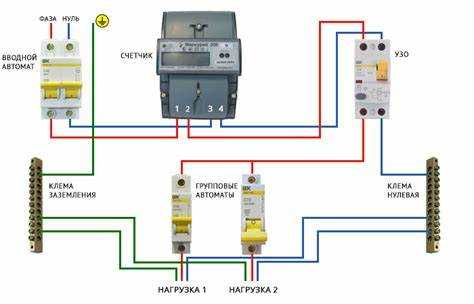

Определение фазности по счётчику электроэнергии
Счётчик электроэнергии – надёжный индикатор количества фаз в электросети. Визуальный осмотр и маркировка устройства позволяют точно определить, однофазная у вас сеть или трёхфазная.
- Посмотрите на маркировку счётчика. У однофазных моделей часто указывается «1-ф» или «1-phase», у трёхфазных – «3-ф», «3-phase», «3×220/380 В», «3×230/400 В».
- Обратите внимание на количество клемм:
- У однофазных счётчиков – 4 клеммы: 2 для входа (фаза и ноль), 2 для выхода.
- У трёхфазных – 8 или 11 клемм, так как нужно учитывать 3 фазы и ноль.
- Проверьте модель счётчика. В поиске по названию модели на сайте производителя указывается тип сети, для которой он предназначен.
- Оцените количество дисков или индикаторов (для старых и электронных моделей соответственно). Один диск или один индикатор – обычно однофазный счётчик; три индикатора (часто с маркировками L1, L2, L3) – трёхфазный.
- Если установлен электронный счётчик с интерфейсом, в его меню может отображаться текущее напряжение по каждой фазе. Три строки с разными значениями – признак трёхфазной сети.
Если счётчик расположен в общем щитке, при сомнении сфотографируйте его маркировку и уточните информацию у энергоснабжающей организации.

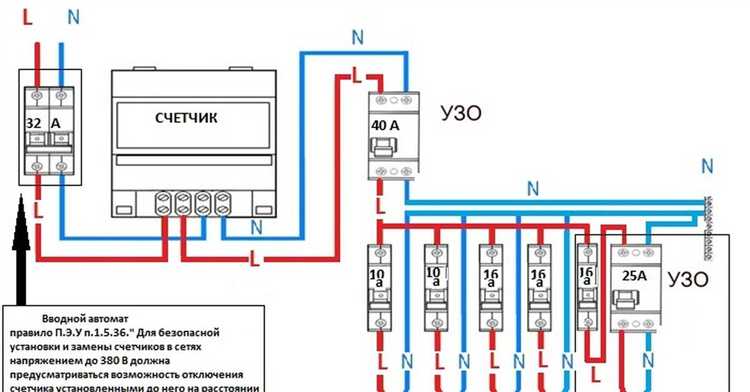

Анализ маркировки вводного кабеля
Определение количества фаз начинается с изучения маркировки на изоляции вводного кабеля, подходящего к вводному автомату или счетчику. Маркировка указывает тип, структуру и количество жил, что позволяет точно определить фазность.
- Кабель с маркировкой ВВГнг(А)-П 3×2.5 – три медные жилы сечением 2.5 мм². Это, как правило, однофазное подключение: фаза, ноль, заземление.
- ВВГнг(А)-П 5×6 – пять жил по 6 мм². Стандарт для трёхфазной сети: три фазы, нейтраль, заземление.
- Кабели с буквой А в начале (например, АВВГ) – алюминиевые жилы. Чаще применяются в старых сетях, где трёхфазное подключение обозначено маркировкой АВВГ 4×10 или АВВГ 5×10.
Количество жил напрямую связано с числом фаз. Исключение – старые двухфазные сети, которые практически не встречаются в современных домах.
- Найдите маркировку на внешней оболочке кабеля.
- Определите число жил и их сечение.
- Сопоставьте данные с типичной схемой подключения: 3 жилы – одна фаза, 5 жил – три фазы.
Если маркировка стерта, кабель можно частично зачистить в доступной части (при отключенном питании) и пересчитать жилы визуально по цветам: L1, L2, L3 – обычно коричневый, черный, серый; N – синий; PE – желто-зеленый.
Использование мультиметра для измерений на вводе
Перед началом измерений убедитесь, что мультиметр поддерживает переменное напряжение не ниже 400 В и имеет надежную изоляцию щупов категории CAT III или выше. Работа проводится только при отключенном автоматическом выключателе и с соблюдением мер безопасности.
1. Определение числа фаз по напряжению: Установите мультиметр в режим измерения переменного напряжения (ACV). В щите найдите клеммы вводных проводов. Измерьте напряжение между:
- каждой парой проводов – при наличии трёх разных значений около 380 В между ними (например, L1–L2, L2–L3, L1–L3), у вас трёхфазная сеть;
- одним из проводов и нейтралью – если фиксируется около 220–230 В и только одна фаза, значит, сеть однофазная;
- двумя фазами и нейтралью – при наличии двух фаз (два провода дают 220–230 В относительно нейтрали и 380 В между собой) сеть двухфазная, что встречается редко.
2. Проверка фазного напряжения: Подключите один щуп к предполагаемому фазному проводу, другой – к заземляющему или нейтральному. Значение 220–230 В подтверждает наличие фазы. Повторите для каждого провода.
Важно: если все измерения между проводами дают 0 В или около того, возможно, фазы отсутствуют или автоматы отключены. При нестабильных показаниях проверьте контакты и исправность мультиметра.
Использование мультиметра позволяет быстро определить количество фаз без демонтажа оборудования, но требует внимания и точности при работе с опасным напряжением.

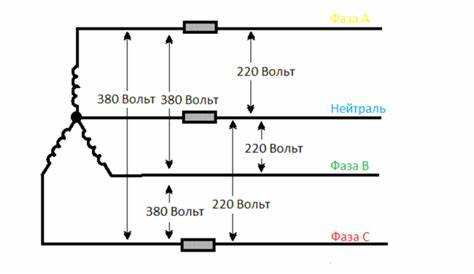

Сравнение напряжения между проводами
Для точного определения количества фаз необходимо измерить напряжение между различными парами проводов в распределительной коробке или на вводном автомате. Используйте мультиметр в режиме переменного напряжения (AC).
Между фазой и нулем: если измеренное значение около 220–230 В, это признак наличия одной рабочей фазы. Повторите измерение для каждого подозреваемого фазного провода. Наличие разных проводов с аналогичным напряжением относительно нуля указывает на многозонную однофазную разводку, но не на многфазность.
Между фазами: наличие напряжения порядка 380–400 В между двумя проводами – прямое подтверждение, что они принадлежат к разным фазам. Измерение трех пар (фаза1-фаза2, фаза1-фаза3, фаза2-фаза3) с результатами в диапазоне 380–400 В означает наличие трехфазной сети.
Ноль и земля: между нулевым и заземляющим проводом напряжение должно стремиться к 0 В. Существенное отклонение (более 10 В) может указывать на проблемы с заземлением, но не связано с количеством фаз.
Определение количества фаз через напряжение между проводами – самый надёжный способ в бытовых условиях при наличии базовых навыков работы с мультиметром и соблюдении техники безопасности.

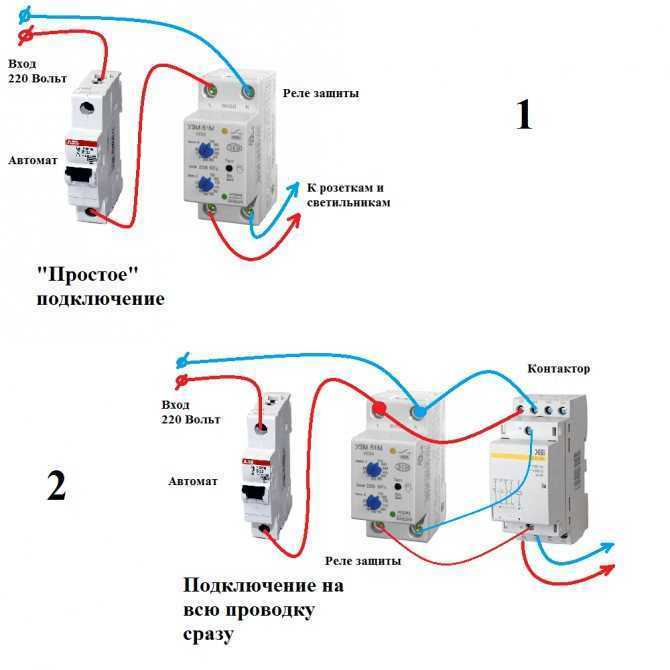

Уточнение информации у поставщика электроэнергии
Для точного определения количества фаз в вашей электросети обратитесь напрямую к вашему энергоснабжающему предприятию. В договоре на поставку электроэнергии обычно указаны параметры подключения, включая количество фаз и номинальное напряжение. Если договор недоступен, запросите у поставщика копию технических условий подключения (ТУП). В документах ТУП детально прописаны характеристики линии, включая схему подключения и тип фазности.
При звонке в сервисный центр подготовьте адрес объекта и номер лицевого счета, чтобы ускорить получение данных. Сотрудники обязаны предоставить информацию о фазности по адресу подключения или направить запрос на проведение технического обследования.
В некоторых регионах возможно использование личного кабинета на сайте поставщика, где в разделе технических характеристик отображается тип подключения. Если данные отсутствуют, закажите выезд специалиста для проверки и документального подтверждения фазности.
При наличии электросчетчика с функцией учета по фазам запросите у поставщика техническую документацию на прибор. По показаниям и типу счетчика можно подтвердить количество подключенных фаз и их состояние.
Уточнение у поставщика позволяет избежать ошибок при планировании электроустановок, обеспечивая правильный выбор оборудования и защитных устройств, соответствующих реальному состоянию сети. Это также важно для расчета нагрузки и соблюдения норм безопасности.
Проверка документации на подключение дома
Первичный источник информации о количестве фаз в электросети дома – технический паспорт или договор на электроснабжение. В документах указывается тип подключения: однофазное или трехфазное. Конкретно обратите внимание на разделы, где указано напряжение и ток нагрузки, а также схему подключения.
В техническом паспорте должно быть прописано номинальное напряжение сети – 220 В свидетельствует об однофазном подключении, 380 В и выше – о трехфазном. Обратите внимание на описание вводного устройства: наличие трехполюсного автомата или счетчика подтверждает трехфазную сеть.
Если в договоре указан тариф с дифференциацией по фазам или присутствуют условия о максимальной мощности, это косвенно указывает на количество фаз. Рекомендуется сверить данные с планом электроснабжения, который выдается при подключении дома к электросети.
При отсутствии ясности или подозрениях в ошибке документов можно запросить у энергоснабжающей организации официальный акт о технических параметрах подключения. Такой акт содержит точные данные о количестве фаз и характеристиках линии.

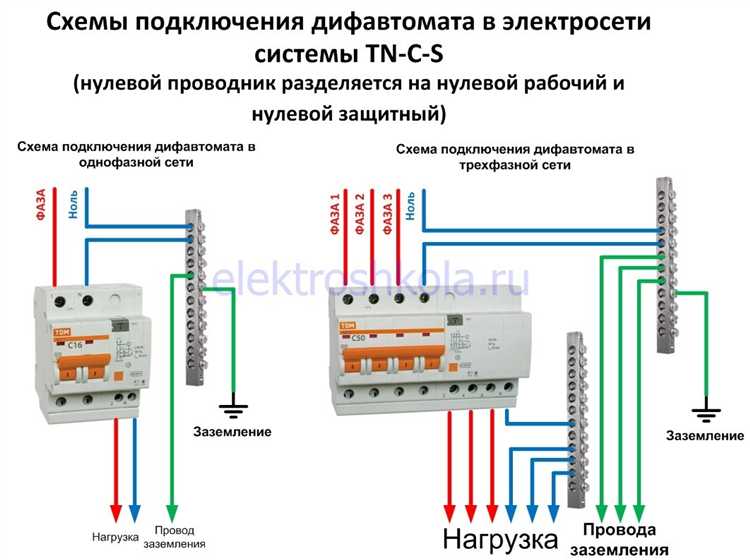

Признаки однофазной и трёхфазной сети в быту
Однофазная сеть обычно имеет две или три жилы: фазу, ноль и часто заземление. Напряжение между фазой и нулём составляет 220 В, а ток, подаваемый через автоматический выключатель, обычно не превышает 25–32 А для квартир. На вводном щитке видно один автоматический выключатель или дифференциальный автомат на всю квартиру.
Трёхфазная сеть включает три фазных провода, ноль и заземление. Напряжение между каждой фазой и нулём составляет 220 В, между фазами – 380 В. Вводной щиток содержит минимум три автоматических выключателя или один трёхполюсный автомат, защищающий три фазы одновременно. Трёхфазное подключение характерно для частных домов с мощным электропотреблением – электрические котлы, насосы, мощные электроинструменты.
В быту определить тип сети можно по количеству проводов на вводе в щиток и по размерам автоматов. Если в щитке один однополюсный автомат на 16–32 А, скорее всего сеть однофазная. Если установлен трёхполюсный автомат или три однополюсных автомата на вводе, с большой вероятностью это трёхфазная сеть.
Другой способ – замер напряжения между проводами тестером или мультиметром. Измерение 220 В между фазой и нулём и около 380 В между фазами укажет на трёхфазную систему. Если напряжение между любыми двумя проводами не превышает 230 В, сеть однофазная.
Вопрос-ответ:
Как узнать, сколько фаз подключено в электросети моего дома?
Для определения количества фаз в домашней электросети можно проверить счетчик электроэнергии — если он предназначен для трехфазного учета, обычно на нем будет маркировка с обозначением трех фаз (L1, L2, L3). Также можно взглянуть на входной автоматический выключатель: если он одинарный, скорее всего, сеть однофазная; если трехполюсный — значит трехфазная. При сомнениях лучше вызвать электрика для точного замера с помощью специального оборудования.
Можно ли определить количество фаз по характеристикам электрооборудования в доме?
Да, в некоторых случаях по установленным в доме приборам можно сделать вывод о числе фаз. Например, мощные электроплиты, электрокотлы или насосы часто требуют трехфазное подключение. Если в доме используется только стандартная бытовая техника (лампы, телевизоры, компьютеры) и все питается от одного автомата, скорее всего, сеть однофазная. Однако визуально определить по оборудованию не всегда надежно — лучше проверить проводку или счетчик.
Что означает однофазная и трехфазная сеть, и чем они отличаются в быту?
Однофазная сеть использует один провод с переменным напряжением относительно нуля, обычно 220 В. Такой тип распространен в квартирах и небольших домах. Трехфазная сеть имеет три провода с напряжением, сдвинутым по фазе на 120 градусов, что позволяет подавать мощность более эффективно и равномерно. В быту трехфазное питание нужно для мощных устройств — электрокотлов, промышленного инструмента, больших электроплит. Для большинства стандартных потребителей достаточно однофазной сети.
Какие приборы помогут проверить количество фаз в электросети самостоятельно?
Чтобы самостоятельно определить число фаз, можно использовать мультиметр или фазометр. Фазометр поможет найти наличие и количество фаз на вводе. Приборы измеряют напряжение между проводами; в однофазной сети обычно будет одна фаза и ноль, а в трехфазной — три фазы с напряжением между ними около 380 В. При работе с электрооборудованием нужно соблюдать осторожность и отключать питание, если вы не уверены в своих навыках.
