Объём приточного и вытяжного воздуха в производственных помещениях напрямую влияет на здоровье работников, работоспособность оборудования и соблюдение санитарных требований. Расчёт воздухообмена опирается на тип производства, категорию вредности и количество сотрудников в смену. Например, при наличии вредных веществ в воздухе расчет ведётся по кратности, обеспечивающей удаление загрязнений до установленных ПДК.
Для производств с неорганизованными источниками загрязнения применяется нормативная кратность воздухообмена от 3 до 10 раз в час. При наличии организованных выбросов – воздух удаляется в местах их образования с обязательной локализацией. Минимальный объём свежего воздуха на одного работника должен составлять не менее 60 м³/ч при тяжёлых условиях труда.
В помещениях с тепловыделениями основное внимание уделяется удалению избыточного тепла. На каждый киловатт тепловыделения должно приходиться не менее 30–40 м³/ч вытяжного воздуха. При этом необходимо учитывать сезонные поправки и возможность рециркуляции, запрещённую в зонах с вредными веществами I и II класса опасности.
Проектирование вентиляции должно учитывать зональное разделение помещений по видам технологических процессов, а также их плотность. Для многозональных цехов допускается независимая организация воздухообмена в каждой зоне, при этом исключается перетекание воздуха из грязных участков в чистые.

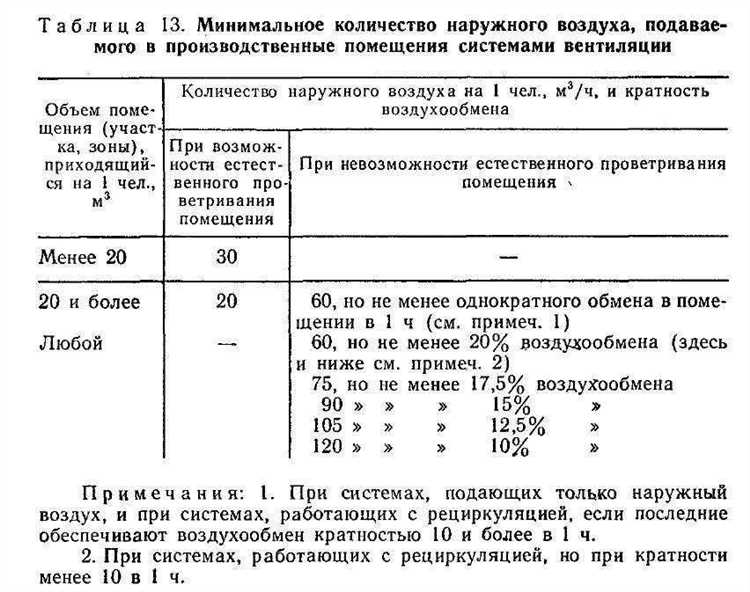

Как рассчитать кратность воздухообмена для конкретного типа производства
Кратность воздухообмена (n) показывает, сколько раз за час полностью обновляется объём воздуха в помещении. Для расчёта требуется определить объём помещения и требуемый расход воздуха.
Объём помещения (V) рассчитывается по формуле: V = L × W × H, где L – длина, W – ширина, H – высота в метрах. Например, для цеха 20 × 10 × 5 м объём составит 1000 м³.
Расход воздуха (Q) зависит от типа производственного процесса и уровня выделения загрязняющих веществ. Для расчёта используют нормативы из СНиП 41-01-2003, СП 60.13330.2020 или СанПиН. Например, для сварочного участка с постоянным выделением дыма норматив может достигать 100 м³/ч на одного сварщика. Если в помещении работают 4 сварщика, суммарный расход воздуха составит 400 м³/ч.
Кратность определяется по формуле: n = Q / V. В приведённом примере n = 400 / 1000 = 0,4. Это означает, что воздух в помещении обновляется менее чем один раз в час, что недопустимо для вредных производств. Требуемая кратность, в зависимости от категории производства, может варьироваться от 2 до 10 и выше. При недостаточной кратности необходимо увеличить расход воздуха или сократить объём зоны с интенсивными выбросами, организовав местную вытяжку.
Для точного подбора параметров необходимо учитывать не только санитарные нормы, но и тепловыделения, кратность по избытку влажности и CO₂, а также требования технологического процесса. При проектировании используют совмещённый подход: сравнивают значения по каждому фактору и принимают большее из них.
Минимальные объемы приточного воздуха при различных вредных факторах
При наличии вредных веществ в воздухе производственных помещений минимальные объемы приточного воздуха устанавливаются с учетом их класса опасности и количества выделений. Для веществ I класса опасности необходимо обеспечить не менее 150 м³/ч свежего воздуха на одного работника. При наличии веществ II класса – от 120 м³/ч, III класса – не менее 90 м³/ч, IV класса – от 60 м³/ч.
При выделении паров органических растворителей расчет ведется исходя из объема воздуха, необходимого для разбавления их концентрации до предельно допустимой. Например, при использовании толуола с ПДК 50 мг/м³ требуется обеспечить не менее 300 м³/ч притока на каждое рабочее место, где происходит его испарение.
В случае тепловыделений расчет производится по удельным тепловым нагрузкам. При тепловыделении до 23 Вт/м³ необходим минимум 20 м³/ч на 1 м³ помещения. При увеличении тепловой нагрузки до 46 Вт/м³ норма увеличивается до 40 м³/ч на 1 м³.
Для удаления пыли при сухих процессах (измельчение, просеивание) с образованием неорганической пыли III класса опасности необходимо обеспечить от 100 до 150 м³/ч притока на один источник пылеобразования. При работе с древесной пылью – не менее 120 м³/ч на каждое рабочее место.
При комбинированном воздействии нескольких вредных факторов расчет ведется по наибольшему требуемому объему воздуха из всех присутствующих факторов. Допускается увеличение притока до 600 м³/ч на одного человека при высоких концентрациях загрязнений или повышенной температуре воздуха выше 28 °C.
Требования к вентиляции при работе с токсичными веществами
При работе с токсичными веществами вентиляция должна обеспечивать локализацию и удаление загрязнений из зоны дыхания работников. Минимальная кратность воздухообмена – не менее 8 в час для помещений с постоянным присутствием людей. При выделении высокоопасных веществ (1–2 класс опасности) следует использовать местные отсосы в точках образования загрязнений.
Размещение вентиляционного оборудования должно исключать рециркуляцию воздуха, если в нём содержатся вредные примеси выше предельно допустимых концентраций (ПДК). Воздух из зон с токсичными веществами подлежит обязательной фильтрации или выбросу за пределы здания через отдельный канал.
При использовании легкоиспаряющихся ядовитых веществ вентиляция должна обеспечивать движение воздуха от чистых зон к зонам загрязнения с последующим удалением наружу. Скорость движения воздуха в воздуховодах не должна быть ниже 1 м/с, чтобы предотвратить оседание токсичных аэрозолей.
В помещениях с выделением веществ 1 класса опасности запрещена общая рециркуляция. Допускается частичная рециркуляция только при наличии многоступенчатой системы очистки с фильтрами высокой эффективности (например, НЕРА H14 и выше).
Аварийная вентиляция требуется в помещениях с возможностью внезапного выброса токсичных веществ. Система должна включаться автоматически при превышении концентраций, зафиксированных газоанализаторами. Расход аварийного воздуха – не менее 10 объемов помещения в час.
Воздухообмен в помещениях с выделением тепла и влаги: расчётные параметры
При проектировании вентиляции в помещениях с интенсивным выделением тепла и влаги требуется учитывать тепловлажностный режим, который влияет на работоспособность персонала, состояние оборудования и качество продукции.
- Температура воздуха в зоне обслуживания не должна превышать 28 °C при умеренных физических нагрузках.
- Допустимая относительная влажность – 40–60 %. При её превышении возрастает риск конденсации на поверхностях и снижения теплового комфорта.
- Минимальный воздухообмен определяется по количеству избыточного тепла и влаги, удаляемых из помещения. Формула для расчёта объёма удаляемого воздуха по теплу:
V = Q / (ρ × c × Δt),
где:
- Q – избыточное тепловыделение, Вт;
- ρ – плотность воздуха (1,2 кг/м³);
- c – теплоёмкость воздуха (1,005 кДж/(кг·°С));
- Δt – допустимая разность температур между удаляемым и приточным воздухом, обычно 5–8 °C.
- Для расчёта воздухообмена по влаге используется формула:
V = W / (ρ × d),
где:
- W – количество выделяемой влаги, г/ч;
- d – разность влагосодержания приточного и удаляемого воздуха, г/кг.
Если помещение характеризуется одновременно значительными тепловыделениями и влаговыделениями, расчёт проводят по обоим параметрам и принимают большее значение расхода воздуха. При невозможности обеспечения требуемого воздухообмена применяют рециркуляцию с охлаждением воздуха или испарительное увлажнение.
Рекомендуемая кратность воздухообмена в термических и моечных цехах – не менее 10. В помещениях с интенсивным испарением (например, в прачечных) может потребоваться кратность 20 и более.
Допустимые скорости движения воздуха на рабочих местах
Скорость движения воздуха в производственных помещениях напрямую влияет на тепловой комфорт и санитарно-гигиенические условия труда. Нормативные значения зависят от категории работ и температуры воздуха в зоне нахождения персонала.
При температуре воздуха до 20 °C допустимая скорость составляет не более 0,3 м/с для лёгких работ и 0,2 м/с для работ средней тяжести. При повышении температуры до 24 °C предельные значения увеличиваются до 0,5 м/с и 0,4 м/с соответственно. В условиях, когда температура превышает 28 °C, допускается скорость до 1,0 м/с, но только при выполнении тяжёлых работ и наличии направленного движения воздуха.
Для зон постоянного пребывания работников запрещается наличие сквозняков и резких колебаний скоростей. При этом важно учитывать высоту расположения рабочей зоны – замеры проводятся на уровне 1,1 м от пола для сидячей работы и 1,5 м для стоячей.
В помещениях с наличием вредных веществ скорость воздухообмена может быть выше, но только при условии направленного отвода загрязнений и недопущения дискомфорта. В таких случаях проектирование вентиляции должно учитывать как кратность воздухообмена, так и аэродинамическое распределение потоков.
Проверка соблюдения нормативов осуществляется с помощью анемометров и термоанемометров, при этом допускается отклонение не более ±0,05 м/с от установленного значения в зоне рабочего места.
Согласование вентиляционных расчётов с санитарными нормами и проектной документацией
При проектировании вентиляции производственных помещений необходимо строго учитывать требования СанПиН и СНиП, регулирующие воздухообмен и качество воздуха. Расчёты вентиляции должны подтверждать соблюдение нормативных значений кратности воздухообмена, концентраций вредных веществ и параметров микроклимата в соответствии с видом производства.
Проектная документация должна содержать расчёты объёмов подачи и вытяжки воздуха, исходя из технологических процессов и санитарных норм, например, кратность воздухообмена не менее 3–5 для помещений с умеренным загрязнением и до 10–15 при высоком уровне выделений вредных веществ. Также требуется обеспечить температурно-влажностный режим в пределах, рекомендованных для конкретных условий работы.
Согласование вентиляционных схем с санитарными нормами включает проверку источников загрязнений, направления воздушных потоков и эффективности очистки воздуха. В документации должны быть представлены расчёты воздухообмена с учётом приточно-вытяжной системы, фильтрации и возможных локальных отсосов.
Особое внимание уделяется соответствию проектных решений требованиям по уровню шума от вентиляционного оборудования и обеспечению пожарной безопасности систем вентиляции. Все изменения в проекте необходимо своевременно согласовывать с санитарными службами и государственными органами контроля.
Для подтверждения соответствия нормам после разработки расчётов и проектной документации проводят экспертизу, включающую проверку методик расчётов и фактических параметров вентиляции. Несоответствия требуют корректировки проектов с повторным согласованием.
Вопрос-ответ:
Какие основные параметры учитываются при расчёте норм воздухообмена в производственных помещениях?
При расчёте норм воздухообмена учитывают объём помещения, количество и тип источников загрязнений, вид производственной деятельности, число работающих и интенсивность физической нагрузки. Также важны температура и влажность воздуха, а иногда и требуемый уровень чистоты воздуха для конкретного производства.
Какие нормативные документы регулируют нормы воздухообмена для производственных зданий в России?
Основные нормы содержатся в СанПиН 2.2.4.548-96 и в СНиП 41-01-2003. Эти документы определяют минимальные требования к воздухообмену в зависимости от типа производства, характера выделяемых веществ и условий труда. Также часто используются методические рекомендации Роструда и Роспотребнадзора.
Почему важно соблюдать нормы воздухообмена именно в помещениях с вредными производственными факторами?
Соблюдение норм воздухообмена в таких помещениях помогает снизить концентрацию вредных веществ в воздухе, предотвращая профессиональные заболевания и ухудшение самочувствия работников. Это также способствует поддержанию работоспособности и безопасности, уменьшает риск взрывоопасных и пожароопасных ситуаций.
Как часто необходимо проводить проверку систем вентиляции и воздухообмена на производстве?
Проверки систем вентиляции должны выполняться регулярно: как минимум раз в год — для общего технического обслуживания и контроля параметров воздуха. В случае изменений технологического процесса или выявления отклонений в состоянии здоровья сотрудников проверки проводят внепланово.
Можно ли увеличить воздухообмен выше нормативных значений, если в помещении используется опасное оборудование или химические вещества?
Да, в таких случаях воздухообмен может быть увеличен сверх нормативных значений для более эффективного удаления вредных веществ и обеспечения безопасных условий труда. Однако это должно быть обосновано санитарными расчетами и согласовано с соответствующими контролирующими органами.
