Уклон дренажной трубы напрямую влияет на эффективность отвода воды и срок службы всей системы. Недостаточный уклон приводит к застою жидкости, что со временем вызывает заиливание труб и снижение пропускной способности. Избыточный уклон провоцирует быстрое стекание воды без осаждения твёрдых частиц, что также снижает эффективность фильтрации.
Оптимальное значение уклона для дренажной трубы диаметром до 110 мм составляет не менее 2 см на каждый погонный метр, что соответствует уклону 0,02. Для труб диаметром от 150 мм допускается уклон от 0,01, то есть 1 см на метр. Эти параметры обеспечивают устойчивый самоочищающийся поток при типичных условиях грунтового дренажа.
При прокладке дренажа вокруг фундамента или на участке важно учитывать рельеф местности. В случае минимального перепада высот используют колодцы-смотровые и перепадные конструкции. Допустимый минимальный уклон для бытовых дренажных систем – 0,005, однако его используют только при невозможности соблюдения стандартных параметров, и только при наличии принудительного отвода воды (например, с насосом).
Расчёт уклона выполняется просто: разность высот между начальной и конечной точкой делят на длину трассы. Например, при длине 20 м и желаемом уклоне 0,02 перепад должен составлять 0,4 м. Для точного результата используют лазерный уровень или нивелир – рулетка в этом случае даёт слишком большую погрешность при длинных участках.

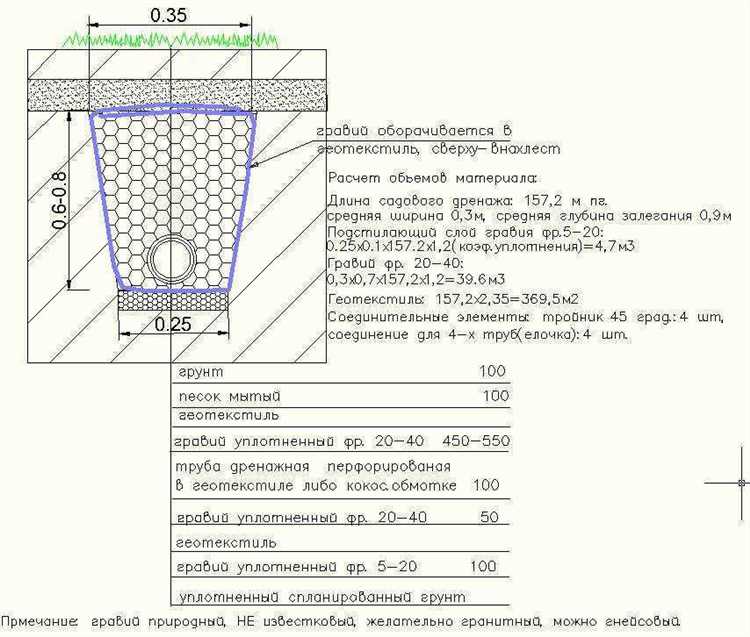

Какие параметры влияют на выбор уклона дренажной трубы
Правильный уклон дренажной трубы зависит от конкретных условий участка и характеристик системы. Ниже приведены ключевые параметры, влияющие на расчет уклона:
- Диаметр трубы. Чем меньше диаметр, тем больше должен быть уклон для предотвращения засоров. Для труб диаметром 100 мм минимальный уклон составляет 0,5–1 см на метр.
- Пропускная способность. При высоком объеме поступающей воды необходим больший уклон, чтобы избежать застоя и подтопления.
- Тип грунта. В глинистых почвах, склонных к заиливанию, уклон увеличивают до 1,5–2 см/м. В песчаных почвах допускается меньший уклон из-за лучшей фильтрации.
- Длина трассы. На длинных участках возможны потери уклона из-за осадок и неровностей. Учитывают компенсационный запас 10–15% от расчетного уклона.
- Глубина заложения. При глубокой прокладке трубы важно сохранить минимальный уклон, не выходя за границы допустимого уровня выхода в точку сброса.
- Наличие фильтрующей обсыпки. Щебень или гравий в дренажной подушке увеличивают гидравлическое сопротивление, что требует корректировки уклона в сторону увеличения.
- Способ отвода воды. При самотечном отводе уклон критически важен. Для подключения к колодцу или канаве уклон подбирается с учетом уровня входа в приемный элемент.
Расчет уклона всегда проводят с учетом комплексной оценки указанных факторов. Пренебрежение хотя бы одним параметром приводит к снижению эффективности системы.
Как определить минимальный и максимальный уклон по СНиП

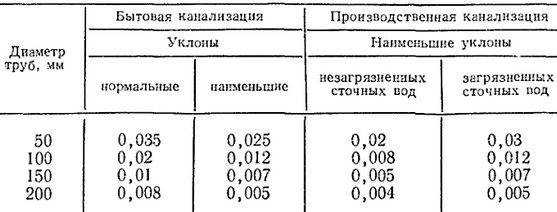

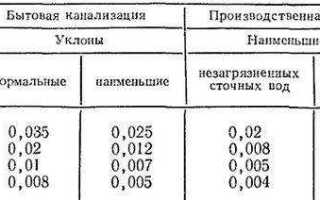

Согласно СНиП 2.04.03-85, для дренажных трубопроводов минимальный уклон зависит от диаметра трубы. Для труб диаметром 100 мм – не менее 0,012 (1,2 см на метр), для 150 мм – не менее 0,008, для 200 мм – не менее 0,007. Это обеспечивает достаточную скорость самоочистки трубопровода и предотвращает застой воды.
Максимальный уклон не регламентируется жёстко, но по нормативам не рекомендуется превышать значение 0,15 (15 см на метр), так как слишком крутой уклон приводит к быстрому истощению потока, что снижает эффективность отвода воды и может вызвать разрушение дренажного слоя или подмыв основания.
При проектировании уклон выбирается в пределах от минимального до разумного максимума с учётом рельефа участка, типа почвы и предполагаемого объёма воды. Важно обеспечить равномерный уклон по всей длине трубы без резких перепадов.
Для гравитационных дренажных систем с приёмом поверхностных вод уклон следует рассчитывать отдельно, учитывая интенсивность осадков и пропускную способность труб. При слабом уклоне рекомендуется увеличить диаметр трубы для компенсации снижения скорости потока.
Что учитывать при расчёте уклона на участке с неровным рельефом
При наличии неровностей рельефа необходимо учитывать перепады высот по всей длине трассы дренажной трубы. Используется нивелир или лазерный уровень для определения абсолютных отметок начала и конца участка. Разница между этими отметками делится на длину трассы для определения среднего уклона. Однако на участках с ложбинами и подъёмами этого недостаточно – требуется разбивка трассы на отрезки с отдельным расчётом уклона для каждого сегмента.
Если на участке имеются возвышенности, склоны или террасы, важно исключить застой воды в понижениях. В этих точках может потребоваться установка колодцев или использование труб большего диаметра для компенсации снижения скорости стока. При резких перепадах высот рационально применять каскадную систему с дренажными колодцами на каждом уровне.
При проектировании учитываются не только геодезические данные, но и тип грунта. В глинистых почвах скорость водоотведения ниже, поэтому минимальный уклон должен составлять не менее 0,01 (1 см на метр). На песчаных и супесчаных участках допустимо снижение уклона до 0,005. При этом необходимо контролировать, чтобы на подъемах трубы не создавались участки с обратным уклоном, иначе образуется застой воды.
Для точной корректировки уклона применяется песчаная или гравийная подушка с варьируемой толщиной. Это позволяет выровнять трубу в заданной плоскости даже при сложном рельефе. Укладку необходимо постоянно контролировать уровнем, особенно в переходных зонах между участками с разной высотой.
Как рассчитать уклон с учётом длины трассы и перепада высот
Для точного расчёта уклона дренажной трубы необходимо знать два параметра: общую длину трассы и перепад высот между начальной и конечной точкой. Уклон вычисляется по формуле:
Уклон (%) = (Перепад высот / Длина трассы) × 100
Если, например, длина дренажной линии составляет 25 метров, а разница в высоте между точками составляет 0,5 метра, расчёт будет следующим:
(0,5 / 25) × 100 = 2%
Это означает, что труба должна опускаться на 2 см на каждый метр длины. Такой уклон соответствует минимально рекомендуемому значению для гравитационного отвода воды. Для более эффективного стока воды при больших объёмах осадков уклон можно увеличить до 3–5%, но превышение 5% может привести к износу стенок трубы и размыву основания.
Для перевода процента уклона в миллиметры на метр достаточно умножить значение процента на 10. Например, уклон 1,5% – это 15 мм на каждый метр длины. При проектировании необходимо использовать уровень или лазерный нивелир для точного выставления высот и отслеживания перепада по всей длине трассы.
Если перепад высот слишком мал, а трасса длинная, потребуется либо частичное поднятие начальной точки, либо понижение конечной, чтобы обеспечить минимально допустимый уклон.
Как использовать лазерный уровень или нивелир для замера уклона
Для точного определения уклона дренажной трубы требуется установка реперных точек с известной высотой. Используйте лазерный уровень или оптический нивелир, установив его на штатив строго по горизонту. Перед началом измерений убедитесь, что прибор откалиброван.
Закрепите нивелир в предполагаемой начальной точке укладки трубы. Направьте лазерный луч вдоль планируемой трассы. С помощью рейки с миллиметровой шкалой определите фактические перепады высот между начальной и конечной точкой. Для дренажа необходимо обеспечить уклон минимум 2 см на 1 метр длины трубы (2%).
Измерения проводите в двух точках: начале и конце участка. Например, если расстояние между ними 10 метров, целевой перепад должен составлять не менее 20 см. При работе с лазерным уровнем установите приёмник луча на рейку и зафиксируйте его в момент пересечения луча. Снимите показания и рассчитайте разницу высот.
Если используете оптический нивелир, сначала определите высоту горизонта (горизонтальный визир), затем измерьте отсчёты по рейке в начале и в конце. Разница между ними даст перепад высот. Делите полученное значение на длину трассы в метрах – получите уклон.
Пример: начальный отсчёт – 1.20 м, конечный – 1.40 м. Перепад = 0.20 м. Длина – 10 м. Уклон = 0.20 / 10 = 0.02 (2%).
Совет: фиксируйте каждое измерение письменно. Это позволит избежать ошибок при последующих расчетах и контроле укладки.
Какие ошибки при расчёте уклона приводят к застою воды
Главная причина застоя – недостаточный уклон трубы. При уклоне менее 0,5% (5 мм на каждый метр длины) самотечное движение воды замедляется, и осадок начинает скапливаться. Это критично для труб диаметром 100 мм и менее, где даже небольшое снижение скорости потока провоцирует отложение ила.
Ошибка в обратную сторону – слишком крутой уклон (более 2%) – также опасна. Вода уходит слишком быстро, не успевая увлечь твёрдые частицы, которые оседают на дне трубы. Особенно это актуально для систем, принимающих дождевую и бытовую воду одновременно.
Неправильная привязка к уровню горизонта – ещё одна частая проблема. Если начальная и конечная отметки вычислены с погрешностью, труба может образовать «провалы», где скорость потока падает почти до нуля, вызывая застой и заиливание.
Игнорирование перепадов высот рельефа ведёт к тому, что часть трубы оказывается выше уровня приёмника, и вода начинает скапливаться в системе. При расчёте важно учитывать не только уклон самой трубы, но и расположение колодцев и сливов.

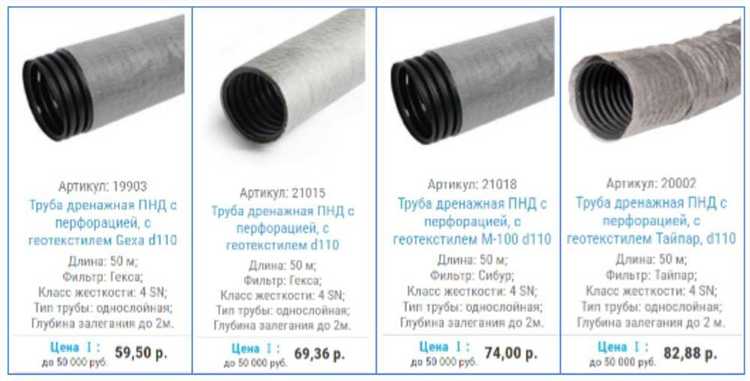

Невнимание к шероховатости внутренней поверхности трубы также влияет на течение. Трубы с высокой степенью шероховатости требуют большего уклона для обеспечения той же скорости, что и гладкие материалы. Применение ПНД-труб вместо гладких ПВХ без корректировки расчётов часто становится причиной застоя.
Наконец, использование разнородных участков с переменным уклоном приводит к разрыву потока. При переходе от более крутого участка к пологому скорость падает, и начинается осаждение частиц. Избежать этого можно, если заранее спланировать равномерное снижение уровня с учётом всей трассы.
Как проверить соблюдение уклона после укладки трубы
Для проверки уклона дренажной трубы после укладки требуется рулетка, строительный уровень длиной не менее 1 метра или лазерный нивелир. Измерения выполняются по фактическому положению трубы на всем протяжении трассы.
При использовании уровня необходимо замерить перепад высоты между начальной и конечной точками участка. Например, если длина трубы составляет 10 метров, при рекомендуемом уклоне 2 см на метр перепад должен быть ровно 20 см. Измерения проводят по трубе или вдоль канавы, если труба уже засыпана.
Для более точного результата используют нивелир. Устанавливают прибор на фиксированной высоте и отмечают показатели высоты в начале и конце трассы. Разность должна соответствовать расчетному перепаду. При несоответствии участок пересматривают: либо устраняют неровности, либо корректируют глубину залегания.
При частичной засыпке трубы проверку проводят на каждом промежуточном отрезке – не реже чем через каждые 2 метра. Наклон измеряют по верхней кромке трубы. Незначительные отклонения до 5 мм допустимы, если общий уклон не нарушен.
Особое внимание уделяют участкам вблизи поворотов и колодцев – здесь чаще всего возникают локальные возвышения, нарушающие свободный ток воды. При выявлении обратного уклона трубу демонтируют и укладывают заново с выравниванием основания.
Вопрос-ответ:
Почему дренажная труба должна иметь уклон? Разве вода не найдёт выход сама?
Уклон необходим для того, чтобы вода могла свободно стекать по трубе под действием силы тяжести. Без уклона или при слишком малом наклоне вода будет застаиваться, что может привести к заиливанию системы, неприятным запахам и снижению её работоспособности. Особенно это критично в системах, которые обслуживают участки с высоким уровнем грунтовых вод или с глинистыми почвами. Самотёчный принцип работы требует хотя бы минимального наклона, иначе система теряет смысл.
Какой уклон считается минимально допустимым для дренажной трубы?
Для дренажных труб диаметром до 110 мм минимальный уклон составляет 2 см на каждый погонный метр трубы (то есть 0,02 или 2%). Это значение обеспечивает достаточную скорость движения воды, чтобы не происходило засорения и отложений. При использовании труб большего диаметра, уклон может быть немного меньше, но чаще всего придерживаются этого ориентира, чтобы избежать ошибок при монтаже.
Можно ли делать уклон больше рекомендованного?
Да, но с осторожностью. При чрезмерно крутом уклоне вода может стекать слишком быстро, не успевая захватывать твёрдые частицы и мелкий мусор, из-за чего труба всё равно может заиливаться. Оптимальный уклон подбирается так, чтобы обеспечить и движение воды, и её способность уносить загрязнения. Превышение допустимых значений допустимо на коротких участках, но по всей длине системы оно не желательно.
Как правильно рассчитать уклон, если участок неровный и с перепадами высот?
В этом случае необходимо провести предварительную нивелировку местности. Сначала измеряется высота начальной и конечной точек дренажной линии, после чего определяется разница в уровнях. Полученное значение делится на длину трубопровода. Это и будет уклон. Если участок имеет сложный рельеф, применяются колодцы и ступенчатая схема укладки труб с промежуточными перепадами. Важно соблюдать постоянное направление стока, чтобы вода не скапливалась в «карманах».
Нужно ли учитывать тип почвы при расчёте уклона?
Да, особенно если речь идёт о глинистых или суглинистых грунтах. Такие почвы хуже пропускают воду, и при недостаточном уклоне она будет застаиваться. В песчаных почвах сток проходит быстрее, и возможна корректировка уклона в меньшую сторону. Однако основным критерием всё же остаётся диаметр трубы и длина участка, а не тип грунта, хотя его влияние тоже стоит учитывать на стадии проектирования.
