Для создания автономного светильника потребуется минимум материалов: светодиод, батарейка и держатель для нее. Оптимально использовать светодиоды с рабочим напряжением 3 В и током не более 20 мА – они обеспечивают яркое освещение и экономию энергии.
В качестве источника питания подойдут стандартные литиевые или щелочные батарейки типа AA или AAA. Выбор батарейки влияет на продолжительность работы: например, щелочная AA емкостью около 2000 мА·ч способна обеспечить работу светодиода около 100 часов.
Для сборки рекомендуется использовать простой переключатель, чтобы легко включать и выключать светильник. Подключение производится по схеме: батарейка – переключатель – светодиод с резистором, ограничивающим ток. Расчет резистора выполняется по формуле R = (U_источника — U_светодиода) / I, где U_источника – напряжение батарейки, U_светодиода – падение напряжения на светодиоде, I – ток светодиода.

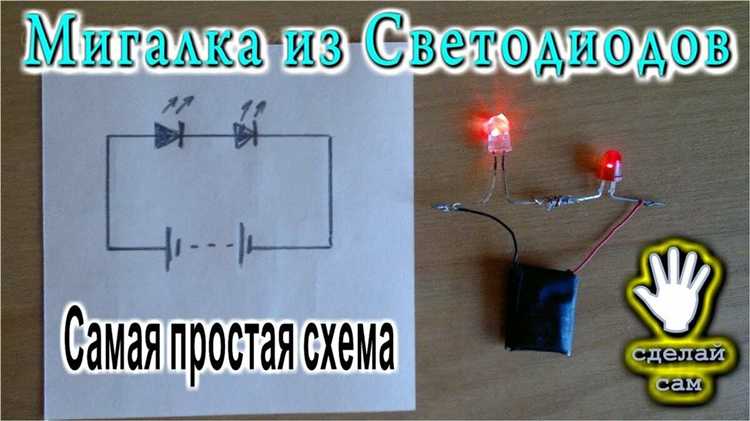

Выбор подходящих батареек и источника света для самодельного светильника
Для питания самодельного светильника оптимально использовать аккумуляторы типа AA или AAA с напряжением 1,2–1,5 В. Литиевые батарейки CR2032 подходят только для низкомощных светодиодов и коротких интервалов работы. Рекомендуется выбирать NiMH аккумуляторы с емкостью от 1800 мАч для продолжительной работы без частой подзарядки.
Источник света лучше всего строить на основе светодиодов с высокой световой эффективностью – модели 2835 или 5050. Белые светодиоды с цветовой температурой 4000–5000 K обеспечивают нейтральное, неутомительное освещение. Для большей яркости следует использовать драйвер с стабилизацией тока, рассчитанный под выбранное количество диодов.

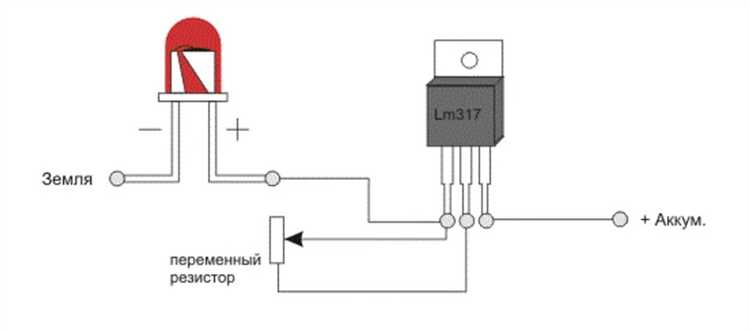

Если необходима возможность регулировки яркости, стоит выбрать светодиоды с поддержкой широтно-импульсной модуляции (PWM) или интегрировать специальный контроллер. Для экономии энергии допустимо использовать светодиоды с силой света не выше 20 лм, что достаточно для локального освещения без сильного нагрева.
Напряжение питания светильника должно соответствовать суммарному напряжению батареек. При использовании нескольких аккумуляторов важно соединять их последовательно для увеличения напряжения или параллельно для увеличения емкости, исходя из характеристик выбранных светодиодов.
Подготовка корпуса и крепление элементов внутри светильника
Для корпуса светильника лучше использовать прочный пластик или тонкий листовой металл толщиной от 1 до 2 мм. Размер корпуса должен позволять свободно разместить батарейный блок, светодиоды и выключатель, с запасом 1–2 см с каждой стороны для удобства монтажа и провода.
Перед сборкой корпуса выполните разметку расположения всех элементов. Для крепления батарейных отсеков применяйте саморезы длиной 8–10 мм или двусторонний скотч с высокой адгезией, если корпус пластиковый и не допускает сверления.
Светодиоды закрепляют на плате или алюминиевом радиаторе с использованием термоклея или горячего клея, что обеспечивает хорошую фиксацию и тепловой отвод. Провода укладывайте аккуратно, избегая перетирания и натяжения. Для фиксации проводов применяйте пластиковые хомуты или капроновые стяжки, закреплённые в отверстиях корпуса.
Выключатель крепится в специально вырезанном отверстии корпуса. Если выключатель кнопочный, отверстие должно совпадать с размером корпуса кнопки с зазором 0,2–0,3 мм для свободного нажатия без люфта.
Проверьте герметичность посадки элементов, чтобы исключить люфты и обеспечить надежность при эксплуатации. При необходимости используйте силиконовый герметик для уплотнения соединений, особенно если корпус будет подвергаться влажности.
Схема подключения светодиода к батарейкам без пайки
Для подключения светодиода к батарейкам без пайки понадобится держатель для батареек и клеммные зажимы или скотч с медной фольгой. Используйте светодиод с прямым напряжением 2–3 В и током до 20 мА. Подключайте последовательно одну или несколько батареек напряжением 1,5 В каждая – обычно достаточно одной или двух для питания одного светодиода.
Соедините анод светодиода с положительным контактом батарейки через зажим или аккуратно прижмите контакт к фольге, прикрепленной к плюсовому полюсу. Катод подключите аналогично к минусовому контакту. Убедитесь, что контакты не касаются друг друга напрямую, чтобы избежать короткого замыкания.
Проверяйте полярность: светодиод светится только при правильном подключении. При необходимости используйте прозрачный корпус или изоленту для надежной фиксации контактов и предотвращения замыканий.
Создание переключателя для включения и выключения светильника
Последовательность действий:
- Подготовьте корпус переключателя. Лучше использовать готовый пластиковый корпус с посадочным местом для тумблера – это защитит контакты от случайного замыкания и пыли.
- Выберите переключатель с контактами из меди или латуни с серебряным покрытием – они обеспечивают низкое сопротивление и долговечность.
- Подсоедините переключатель в разрыв одного из проводов, идущих от батарейки к светодиоду или лампе. Обычно разрывают «плюсовой» провод для безопасности и удобства обслуживания.
- Используйте провода с сечением не менее 0,5 мм², чтобы минимизировать потери и нагрев.
- Для соединений применяйте пайку, дополнительно изолируйте места пайки термоусадочной трубкой или изолентой.
- Убедитесь в надежности фиксации переключателя в корпусе светильника – он не должен болтаться и подвергаться воздействию влаги.
После сборки проверьте переключатель мультиметром в режиме прозвонки – контакт должен замыкаться без задержек и прерываний. Включение и выключение светильника станет удобным и долговечным.
Использование изоленты и термоусадочной трубки для надежности соединений
В светильниках на батарейках качество соединений напрямую влияет на срок службы и безопасность устройства. Изолента и термоусадочная трубка решают разные задачи, но вместе обеспечивают надежную защиту проводов и контактов.
- Изолента: выбирайте ПВХ-ленты с толщиной не менее 0,15 мм и устойчивостью к механическим воздействиям. Перед намоткой поверхность провода должна быть чистой и сухой, чтобы лента плотно держалась.
- Наматывайте изоленту с перекрытием примерно 50%, чтобы исключить щели, через которые может проникнуть влага.
- Изолента предотвращает короткие замыкания и защищает от случайных повреждений, но со временем теряет эластичность – рекомендуется проверять состояние каждые 6-12 месяцев.
- Термоусадочная трубка: выбирайте трубку с коэффициентом усадки 2:1 или 3:1, чтобы максимально плотно обжать соединение после нагрева.
- Длина трубки должна быть на 1-2 см больше длины соединения, чтобы полностью закрыть оголённые участки и часть изоляции проводов.
- Нагрев осуществляйте равномерно с помощью термофена или зажигалки, соблюдая дистанцию 10-15 см, чтобы избежать перегрева и повреждения проводов.
- Термоусадочная трубка обеспечивает герметичность соединения, препятствуя попаданию влаги и пыли, что особенно важно для переносных светильников.
Последовательность действий для максимальной надежности:
- Соберите и припаяйте или скрутите провода.
- Наденьте на один из проводов заранее подготовленную термоусадочную трубку.
- Зафиксируйте соединение изолентой, плотно обмотав контакт.
- Подвиньте трубку на место соединения и аккуратно нагрейте для усадки.
- После остывания проверьте отсутствие люфтов и повреждений изоляции.
Следуя этим рекомендациям, вы создадите прочные и безопасные соединения, которые сохранят работоспособность светильника в течение длительного времени.
Тестирование собранного светильника и устранение возможных проблем
Первый шаг – проверить напряжение на выходе батарейного блока мультиметром. Оно должно соответствовать заявленным параметрам источника питания (обычно 3–6 В для светодиодных светильников). Значение ниже 2,7 В указывает на разряженные батарейки или плохие контакты.
Подключите светодиод к батарейкам через резистор и убедитесь в его свечении. Если свет не загорается, проверьте полярность подключения, так как светодиоды чувствительны к направлению тока.
При мерцании или нестабильном свечении осмотрите пайку и соединения – возможно, есть холодные или ослабленные контакты. Для проверки аккуратно подвигайте провода в местах пайки и наблюдайте за изменениями яркости.
Если светильник вовсе не работает, проверьте сопротивление резистора – оно должно соответствовать расчету по формуле R = (U_источника – U_светодиода) / I_светодиода. Например, для питания 4,5 В, светодиода с падением 2 В и током 20 мА резистор должен быть около 125 Ом.
При перегреве элементов измерьте температуру резистора и светодиода через 10 минут работы. Значения выше 60°C требуют замены резистора на более мощный или улучшения теплоотвода.
Проверка автономности: измерьте ток потребления с помощью амперметра. Для типичного светодиодного светильника он должен быть не выше 20–30 мА. При превышении проверяйте правильность номиналов компонентов и отсутствие коротких замыканий.
При обнаружении короткого замыкания отключите питание и внимательно осмотрите плату и проводку. Используйте увеличительное стекло для выявления мельчайших контактов или капель припоя, замыкающих цепь.
После исправления проблем протестируйте светильник в разных режимах работы (например, постоянное свечение и мигание, если предусмотрено). Убедитесь, что батарейки не нагреваются и яркость стабильна.
Регулярно проверяйте крепление батарей и контакты, особенно если корпус предполагает мобильное использование. Окисленные или ослабленные клеммы снижают надежность работы устройства.
Украшение и оформление корпуса для домашнего светильника
Для корпуса светильника оптимальны материалы, легко поддающиеся обработке: дерево, пластик или металл тонкой толщины. Поверхность корпуса рекомендуется шлифовать мелкой наждачной бумагой для ровности и лучшего сцепления с декоративными элементами.
Окрашивание корпуса следует выполнять акриловыми красками, которые быстро сохнут и не выделяют токсинов при нагревании. Для равномерного нанесения используйте губку или мягкую кисть. Для защиты покрытия применяйте прозрачный матовый лак, устойчивый к царапинам.
Добавление декоративных вставок из ткани или кожи обеспечит оригинальность изделия. Их крепят на корпус с помощью клея на водной основе, чтобы избежать деформации материала. В местах крепления не размещайте компоненты, нагревающиеся при работе светильника.
Для создания эффекта подсветки по контуру можно встроить узкую светодиодную ленту, питающуюся от того же источника питания. При этом важно обеспечить изоляцию контактов и минимизировать количество отверстий в корпусе, чтобы сохранить герметичность.
Использование декоративных наклеек из самоклеящейся пленки позволит быстро и аккуратно обновить внешний вид. Для устойчивости к выцветанию выбирайте пленку с UV-защитой. Наклейки наносятся на полностью сухую поверхность, без пыли и жировых загрязнений.
Если корпус изготовлен из прозрачного или полупрозрачного пластика, можно внутри закрепить разноцветные бумажные вставки или тонкие деревянные резные панели для создания интересных теневых эффектов.
Для надежной фиксации элементов используйте цианакрилатный клей, который обеспечивает прочное сцепление за несколько секунд и подходит для большинства материалов. Перед применением проверьте совместимость клея с выбранным материалом корпуса.
Вопрос-ответ:
Какие типы батареек лучше использовать для самодельного светильника?
Для светильника на батарейках обычно выбирают либо щелочные батарейки типа AA или AAA, либо аккумуляторы формата 18650, если нужна большая ёмкость и длительное время работы. Щелочные батарейки доступны и просты в использовании, но быстрее разряжаются. Аккумуляторы можно перезаряжать, что удобно для многократного применения, но потребуется соответствующее зарядное устройство и контроллер защиты.
Как подключить светодиод к батарейке, чтобы не перегорел?
Для защиты светодиода от перегрузки по току обязательно ставят резистор последовательно с ним. Сопротивление резистора рассчитывается исходя из напряжения батарейки и рабочих параметров светодиода. Например, если светодиод рассчитан на ток 20 мА и падение напряжения около 2 В, а батарейка даёт 3 В, резистор выбирают примерно на 50–100 Ом, чтобы ограничить ток и продлить срок службы светодиода.

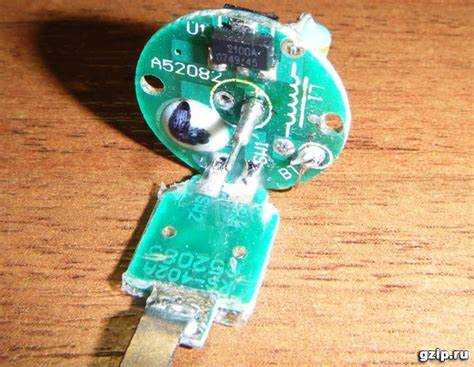

Можно ли использовать корпус от старого фонарика для самодельного светильника?
Да, корпус от старого фонарика часто подходит для создания собственного светильника. Он уже имеет подходящие размеры для батареек и лампы, а также может иметь удобные крепления и переключатели. Главное — убедиться, что внутри достаточно места для новой электроники и что материалы корпуса не препятствуют отводу тепла от светодиода.
Как сделать выключатель для светильника из подручных материалов?
Самый простой способ — использовать маленький кнопочный переключатель, который можно приобрести в магазине радиодеталей. Его можно встроить в корпус светильника, подключив последовательно с питанием. Если под рукой нет готового выключателя, можно сделать временный контакт из скрепки или кусочка проволоки, который будет замыкать цепь при нажатии и размыкать при отпускании.
Какие меры безопасности нужно соблюдать при сборке светильника на батарейках?
Во время сборки следует избегать коротких замыканий, которые могут привести к быстрому разряду батарей или их повреждению. Важно правильно подсоединять полярность, соблюдать рекомендации по напряжению и току светодиодов и компонентов. Также не рекомендуется использовать повреждённые или вздутые аккумуляторы. Для безопасности можно изолировать все открытые контакты термоусадочной трубкой или изолентой, чтобы предотвратить случайные замыкания.
Какие батарейки лучше использовать для самодельного светильника, чтобы он работал дольше?
Для длительной работы светильника лучше выбрать щелочные батарейки типа AA или AAA, так как они обладают высокой ёмкостью и медленно теряют заряд при постоянной нагрузке. Если требуется более мощное и долгое питание, можно рассмотреть аккумуляторы с возможностью повторной зарядки, например, NiMH или литиевые аккумуляторы. Также важно учитывать ток потребления светильника: чем ниже потребление, тем дольше прослужит батарея. При использовании светодиодов с низким энергопотреблением можно значительно увеличить время работы устройства на одном комплекте батареек.
