Телевизионный кабель предназначен для передачи радиочастотного сигнала от антенны или провайдера к приемному устройству. От качества его конструкции напрямую зависит стабильность изображения, уровень помех и потери сигнала. Основные типы таких кабелей – коаксиальные, наиболее распространённый из них маркируется как RG-6.
Коаксиальный кабель состоит из нескольких слоев. Центральная жила – медный или омеднённый стальной проводник диаметром 0,8–1 мм, по которому проходит полезный сигнал. Вокруг него расположена диэлектрическая изоляция, чаще всего выполненная из вспененного полиэтилена с низкой диэлектрической проницаемостью, что снижает потери при высоких частотах.
Следующий слой – экран, состоящий из алюминиевой фольги и медной или алюминиевой оплётки. Его функция – защита от электромагнитных наводок и минимизация утечек сигнала. Чем выше плотность оплётки (например, 128 нит и более), тем надёжнее защита. Важно выбирать кабели с двойным экранированием для минимизации влияния внешних помех.
Наружная оболочка выполняется из ПВХ или полиэтилена, устойчивого к ультрафиолету и механическим повреждениям. Для уличного применения предпочтительны оболочки из полиэтилена, так как они менее подвержены растрескиванию при отрицательных температурах.
Рекомендуется использовать кабели длиной не более 30 метров без усилителей сигнала, так как при превышении этого значения возникают значительные потери. При монтаже важно избегать перегибов с радиусом менее 5 см и не допускать механических повреждений диэлектрика, так как это приводит к нарушению импеданса и отражению сигнала.

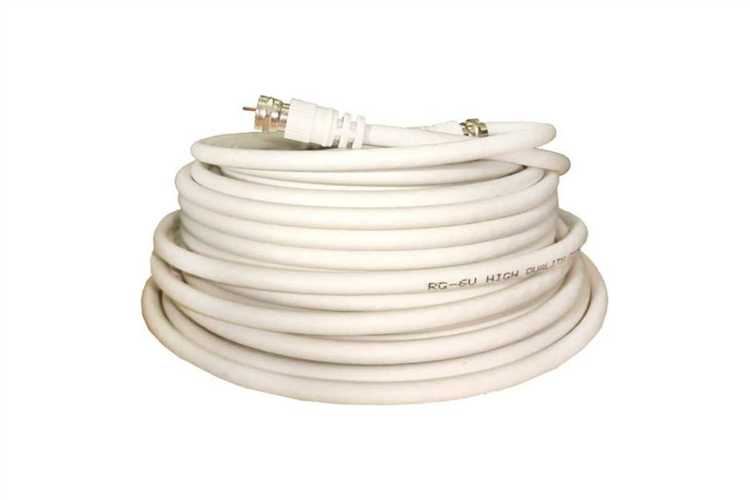

Какую функцию выполняет центральная жила в телевизионном кабеле
Центральная жила телевизионного коаксиального кабеля отвечает за передачу высокочастотного сигнала от антенны к телевизору или другому приёмному устройству. Именно по ней проходит основная информационная нагрузка – радиочастотные колебания, модулированные видеосигналом.
Материал жилы влияет на уровень затухания сигнала. Наиболее распространённые варианты – медь и омеднённая сталь. Чистая медь обеспечивает минимальные потери и используется в системах с высокой требовательностью к качеству передачи. Омеднённая сталь дешевле, но обладает более высоким сопротивлением, что ограничивает длину линии без усилителей.
Диаметр жилы также критичен. Он влияет на волновое сопротивление кабеля. Для стандартных телевизионных систем используется кабель с импедансом 75 Ом, что достигается при соблюдении точных соотношений между диаметром центральной жилы и экранирующей оболочки. Отклонения приводят к отражениям сигнала и ухудшению изображения.
Поверхность центральной жилы должна быть ровной и чистой, без окислов и повреждений. Это снижает паразитные помехи и улучшает согласование с приёмным трактом. При монтаже кабеля важно избегать перегибов и сильного натяжения, так как механические деформации нарушают структуру проводника и ухудшают передачу сигнала.
Назначение и разновидности диэлектрического изолятора
Диэлектрический изолятор в телевизионном кабеле отделяет центральную жилу от экранирующего слоя, предотвращая короткое замыкание и обеспечивая стабильную характеристику волнового сопротивления. Он играет ключевую роль в сохранении целостности сигнала при передаче высокочастотных колебаний, снижая потери и отражения.
Основные типы диэлектриков: вспененный полиэтилен (PE), физически вспененный полиэтилен (FPE), фторопласт (PTFE) и вспененный полипропилен (PP). Вспененный PE применяется в бюджетных коаксиальных кабелях благодаря хорошим диэлектрическим характеристикам и доступной стоимости. FPE отличается более равномерной структурой, что минимизирует затухание и повышает стабильность при эксплуатации в диапазоне от 5 до 1000 МГц.
Фторопласт используется в кабелях для профессионального оборудования и систем спутниковой связи. Его диэлектрическая проницаемость около 2,1 и термостойкость до 260 °C позволяют использовать его в условиях экстремальных температур и повышенных требований к частотной стабильности. Вспененный PP обладает низкой диэлектрической проницаемостью (порядка 1,5), что снижает коэффициент затухания на длине линии и повышает эффективность сигнальной передачи на частотах выше 1 ГГц.
При выборе кабеля важно учитывать не только тип изолятора, но и его равномерность, плотность и устойчивость к механическим воздействиям. Качественный диэлектрик не допускает образования микропустот и сохраняет структуру даже при изгибах, что особенно критично при монтаже в ограниченном пространстве.
Зачем нужен экран и какие материалы используют для его изготовления
Экран в телевизионном кабеле необходим для защиты сигнала от электромагнитных наводок и радиочастотных помех. Без него резко возрастает уровень шумов, ухудшается качество изображения и звука. Особенно критична экранировка в условиях плотной прокладки кабелей рядом с источниками помех – блоками питания, электродвигателями, цифровыми устройствами.
На практике применяют три основных типа экранов: оплетку, фольгу и комбинированный вариант. Оплетка изготавливается из медной проволоки и обеспечивает механическую прочность, гибкость и надёжную защиту от низкочастотных помех. При этом плотность оплетки должна быть не менее 80%, иначе экранирующее действие ослабевает.
Фольга – алюминиевая или ламинированная с полиэстером – применяется в виде обёртки вокруг диэлектрика. Она эффективнее защищает от высокочастотных помех, но уступает оплетке по механической прочности. Часто фольга дополняется дренажным проводом для отвода индуцированного тока на землю.
Комбинированный экран – это сочетание фольги и оплетки. Такой вариант обеспечивает высокую степень экранирования в широком частотном диапазоне и применяется в качественных коаксиальных кабелях для цифрового телевидения (например, стандарта DVB-C или DVB-S).
Лучший материал для экрана – лужёная медь. Она устойчива к коррозии, хорошо проводит ток, обеспечивает надёжное соединение с разъёмами. Алюминий дешевле, но уступает по электропроводности и подвержен окислению, особенно при плохой герметизации кабеля.

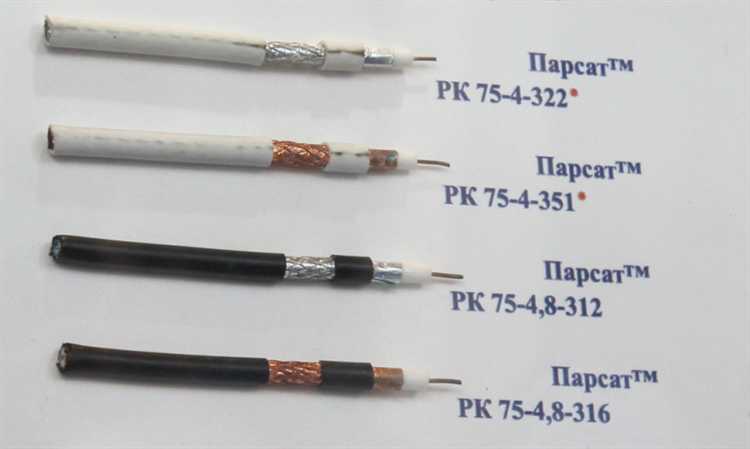

Как наружная оболочка защищает кабель от внешних воздействий
Наружная оболочка телевизионного кабеля выполняет функцию первичной защиты внутренних компонентов от механических и климатических факторов. Она изготавливается из поливинилхлорида (ПВХ), полиэтилена низкого давления (ПНД) или термопластичных эластомеров. Каждый материал обладает определённой устойчивостью к ультрафиолету, влаге и перепадам температуры.
ПВХ хорошо противостоит воздействию солнечного света и выдерживает температуры от -10 до +60 °C. При этом в условиях сильного мороза его эластичность снижается, что делает кабель уязвимым к растрескиванию при изгибе. ПНД сохраняет гибкость до -40 °C, что делает его более надёжным при прокладке на открытом воздухе зимой.
Оболочка защищает экран и центральную жилу от капиллярного проникновения влаги, которая может вызвать коррозию и рост волнового сопротивления. Герметичность оболочки особенно важна при прокладке в земле или по внешним фасадам зданий. При этом рекомендуется использовать кабель с дополнительным водоотталкивающим гелем между оболочкой и экраном.
Механическая прочность оболочки определяется её толщиной и типом полимера. Для защиты от перекусов и растяжений минимальная толщина должна составлять 0,5–0,7 мм. При прокладке в местах с риском механических повреждений – например, вдоль металлических конструкций – предпочтителен кабель с оболочкой из армированного композита.
При выборе телевизионного кабеля для внешней установки необходимо учитывать класс горючести оболочки. Для жилых объектов рекомендуется использовать кабели с маркировкой «нг» (негорючий), не поддерживающие горение даже при длительном термическом воздействии.

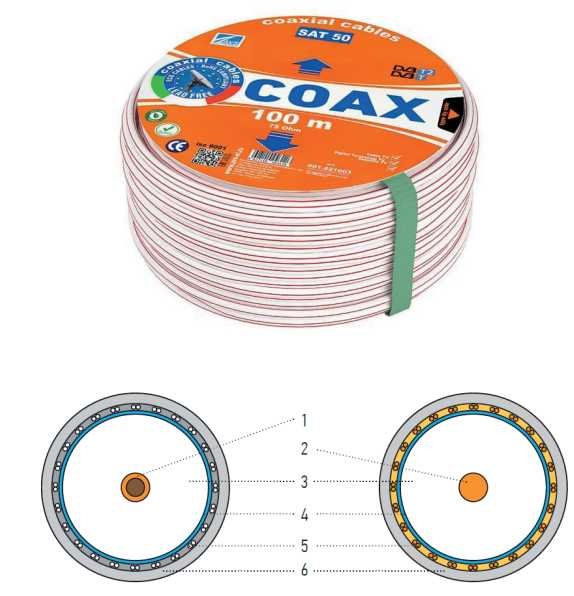

Чем отличаются коаксиальные кабели по волновому сопротивлению
Коаксиальные кабели отличаются по волновому сопротивлению, которое определяется геометрией конструкции и диэлектрической проницаемостью изоляции. Наиболее распространённые значения – 50 Ом и 75 Ом. Выбор зависит от области применения и требований к сигналу.
Кабели с волновым сопротивлением 75 Ом применяются в телевизионных системах и видеонаблюдении. Они обеспечивают минимальные потери сигнала на высоких частотах, что особенно важно при передаче цифрового ТВ. Пример: RG-6, используемый в большинстве антенных подключений. Такие кабели имеют более низкое затухание, чем 50-омные, при аналогичных условиях.
50-омные кабели используются в радиочастотной технике, измерительном оборудовании и беспроводных системах. Они лучше подходят для передачи сигнала на малые расстояния при высокой мощности. Пример: RG-58, часто используемый в радиосвязи и Wi-Fi антеннах.
Несовместимость кабеля и оборудования по волновому сопротивлению вызывает отражения сигнала и потери, особенно критичные для цифровых систем. Для телевизионных целей следует использовать только 75-омные кабели. Подключение 50-омного кабеля к ТВ-разъёмам снижает качество изображения и может вызвать помехи.
При выборе кабеля следует учитывать не только сопротивление, но и экранирование, диаметр центральной жилы и тип изоляции. Однако именно волновое сопротивление определяет, будет ли кабель эффективно передавать телевизионный сигнал без искажений.
Какие параметры учитывать при выборе кабеля для антенны
Выбор кабеля для антенны основывается на технических характеристиках, влияющих на качество сигнала и долговечность работы. Ключевые параметры:
- Тип кабеля: для эфирного ТВ оптимален коаксиальный кабель с сопротивлением 75 Ом (например, RG-6 или RG-59). RG-6 обладает меньшими потерями на длинных трассах.
- Затухание сигнала: измеряется в дБ на 100 метров. Для цифрового телевидения максимально допустимое затухание – не более 10 дБ, поэтому для длины кабеля свыше 20 м лучше выбирать кабель с низким затуханием (менее 6 дБ/100 м).
- Экранирование: влияет на защиту от помех. Рекомендуется кабель с минимум двойным экраном (фольга + оплетка). Для городских условий с сильными электромагнитными помехами – тройной экран.
- Диаметр центральной жилы: твердая медная жила диаметром 1 мм обеспечивает стабильный контакт и меньшее сопротивление, в отличие от многожильной проволоки.
- Материал центральной жилы: предпочтителен медный проводник, а не алюминиевый или медь-обработанный, поскольку медь обеспечивает лучшее качество передачи сигнала.
- Внешняя изоляция: для наружной прокладки требуется кабель с UV-стойкой и влагозащитной оболочкой (например, полиэтилен высокой плотности).
- Рабочий диапазон частот: кабель должен поддерживать частоты от 5 МГц до 1000 МГц и выше, чтобы обеспечивать передачу цифровых и аналоговых сигналов без искажений.
Учитывая эти параметры, кабель подбирается исходя из условий установки и длины трассы для минимизации потерь и помех.
Вопрос-ответ:
Из чего состоит телевизионный кабель и какие функции выполняют его основные части?
Телевизионный кабель включает центральный проводник, обычно из меди или алюминия, который передаёт сигнал. Вокруг него расположена диэлектрическая изоляция, предотвращающая контакт с другими элементами и уменьшающая потери сигнала. Далее следует экран — металлическая оплётка или фольга, защищающая от внешних электромагнитных помех. Внешняя оболочка из пластика обеспечивает механическую защиту и гибкость.
Почему в телевизионном кабеле используется именно коаксиальная конструкция?
Коаксиальная структура обеспечивает надежную передачу сигнала с минимальными потерями и помехами. Центральный проводник и экран находятся на одном общем осевом уровне, что создаёт равномерное электромагнитное поле и защищает сигнал от влияния внешних источников. Такой дизайн улучшает качество передачи изображения и звука на большие расстояния.
Какие материалы применяются для изготовления центрального проводника и изоляции телевизионного кабеля, и почему именно они?
Для центрального проводника часто используют медь из-за её высокой электропроводности и устойчивости к коррозии. Иногда применяется алюминий с медным покрытием для снижения стоимости. Изоляция выполнена из полиэтилена или вспененного полиэтилена, так как эти материалы обладают хорошими диэлектрическими свойствами и снижают затухание сигнала. Внешняя оболочка — из прочного ПВХ или другого пластика, который защищает кабель от механических повреждений и воздействия окружающей среды.
Влияет ли толщина экрана на качество сигнала в телевизионном кабеле, и как выбрать подходящий кабель для дома?
Толщина и плотность оплётки экрана напрямую связаны с уровнем защиты от помех. Чем больше процент покрытия металлической оплёткой, тем меньше вероятность потери сигнала и возникновения шумов. Для домашнего использования обычно достаточно кабеля с оплёткой около 60-85%, а для более требовательных условий, например на улице или в сложных электромагнитных условиях, стоит выбрать кабель с плотной оплёткой или фольгой для максимальной защиты.
Как устроена внешняя оболочка телевизионного кабеля и зачем она нужна?
Внешняя оболочка — это защитный слой из пластика, который оберегает внутренние части кабеля от влаги, ультрафиолета, механических повреждений и химических воздействий. Она придаёт кабелю необходимую гибкость и прочность, чтобы кабель можно было прокладывать в разных условиях, не боясь его повредить. Без этой оболочки внутренние элементы быстро выходят из строя.
