Thule лифт для бокса как доработать

Лифты для автомобильных боксов Thule, такие как модели Thule Box Lift и Multilift 572, рассчитаны на стандартные нагрузки и условия хранения. Однако при регулярной эксплуатации пользователи сталкиваются с рядом неудобств: слабая фиксация троса, неравномерный подъём, провисание при длительном хранении. Эти недостатки можно устранить без замены всей конструкции, достаточно внести точечные доработки.

Первое слабое место – тросовая система. Заводские пластиковые блоки часто не выдерживают вес бокса при длительной нагрузке. Вместо них рекомендуется установить металлические ролики на подшипниках с кронштейнами из оцинкованной стали. Это снижает трение и увеличивает срок службы механизма. Диаметр ролика – не менее 40 мм, желательно с U-образным профилем для лучшего удержания троса.

Второй момент – ручной механизм подъема. Стандартная рукоятка не рассчитана на частое использование. Её можно заменить на штурвал с редуктором от лебёдки или установить шуруповёрт с ограничением крутящего момента. Важно, чтобы редуктор обеспечивал плавность хода и блокировку при остановке. Подходит планетарный редуктор с передаточным числом от 1:30.

Третье улучшение касается крепления к потолку. Анкерные болты, идущие в комплекте, не всегда подходят для бетонных плит. Лучше использовать химические анкеры или шпильки М8–М10 с двухкомпонентным клеем. Перед установкой необходимо просверлить отверстия глубиной не менее 60 мм, тщательно очистить их от пыли и только потом заливать состав.

Эти доработки позволяют повысить надёжность, уменьшить усилия при подъёме и продлить срок службы всей конструкции. Все изменения не требуют специальных инструментов, кроме перфоратора, набора ключей и шуруповёрта.

Как усилить крепления лифта для увеличения надёжности

Первым шагом необходимо заменить штатные болты крепления на болты из высокопрочной стали класса прочности не ниже 10.9. Диаметр должен соответствовать штатным отверстиям, но длина – с запасом в 5–10 мм для установки усиленных шайб.

Используйте плоские шайбы увеличенного диаметра (тип DIN 9021) и гроверные шайбы, чтобы исключить самопроизвольное ослабление креплений при вибрации. Это особенно важно для крепления к потолку из гипсокартона или слабых перекрытий.

Если лифт закреплён к деревянным балкам, дополнительно установите металлические монтажные пластины толщиной от 3 мм с несколькими точками крепления, чтобы равномерно распределить нагрузку. Пластины фиксируются шурупами по дереву длиной не менее 60 мм с шагом не более 40 мм между точками.

Для бетонного основания используйте анкерные болты с химическим составом (например, Hilti HIT-HY 200 с анкерами HAS-U). Диаметр – минимум 10 мм, глубина сверления – не менее 80 мм. При установке важно полностью очистить отверстие от пыли и использовать комплектные щётки и насос.

Рекомендуется после усиления всех точек крепления проверить симметрию конструкции и отсутствие перекоса, который может увеличить нагрузку на отдельные узлы. Проверка проводится путём измерения диагоналей каркаса и приложения нагрузки в 50% от максимальной – для оценки поведения креплений под нагрузкой.

Дополнительно можно установить страховочные тросы из оцинкованной стали диаметром 4–6 мм с карабинами, закреплёнными к независимым точкам потолка. Это снизит риск падения конструкции при аварийном срыве одного из узлов.

Чем заменить стандартные тросы для повышения прочности

Заводские тросы в лифте Thule рассчитаны на умеренные нагрузки и могут растягиваться или изнашиваться при регулярном использовании. Для повышения надежности рекомендуется замена на тросы из нержавеющей стали с полимерным покрытием. Диаметр – от 3 до 4 мм, конструкция – 7×19, что обеспечивает гибкость при высокой прочности на разрыв (до 1200 кг).

Подходящий вариант – авиационный трос из нержавейки AISI 316. Он устойчив к коррозии и сохраняет характеристики при перепадах температуры. Покрытие из ПВХ или нейлона снижает трение в роликах и продлевает срок службы механизмов.

Для креплений используйте алюминиевые обжимные гильзы с инструментом для прессовки. Также возможна установка винтовых зажимов (двойных или тройных) – не менее двух на каждую сторону, если отсутствует возможность обжима. При этом следует исключить острые перегибы: минимальный радиус изгиба – 6× диаметр троса.

Перед установкой обязательно проверьте длину с точностью до миллиметра. Несоответствие приведёт к неравномерному подъёму бокса и износу направляющих. После монтажа проконтролируйте натяжение: тросы не должны провисать или быть перетянутыми.

Как установить ограничители хода для защиты от перекоса

Перекос при подъеме бокса на лифте Thule может привести к повреждению механизма или кузова автомобиля. Установка ограничителей хода позволяет исключить перекосы, ограничив амплитуду движения тросов или газовых стоек.

• Измерьте полный ход подъема с обеих сторон. Используйте уровень, чтобы зафиксировать горизонтальное положение бокса в верхней точке.
• Определите максимальный безопасный ход лифта с учетом асимметричной нагрузки. Чаще всего – не более 90% от полного хода механизма.
• Используйте упоры из резины или плотного полиуретана высотой 3–5 см. Их фиксируют в направляющих или на тросе так, чтобы они ограничивали ход при достижении нужного уровня.
• Вариант с тросами: установите пластиковые хомуты или винтовые ограничители на тросах, фиксируя их с обеих сторон от блока. При этом важно, чтобы натяжение троса при подъеме было равномерным.
• Вариант с направляющими: закрепите болты с широкой шляпкой или металлические втулки внутри направляющей так, чтобы они упирались в опору механизма в нужной точке.
• Проверьте ограничители при холостом подъеме. Бокс должен останавливаться строго в горизонтальном положении, без перекоса. При необходимости скорректируйте высоту ограничителей с одной из сторон.

Для контроля рекомендуется периодически проверять симметрию натяжения тросов и состояние опорных элементов. При появлении люфта или неравномерного движения ограничители следует заменить или отрегулировать.

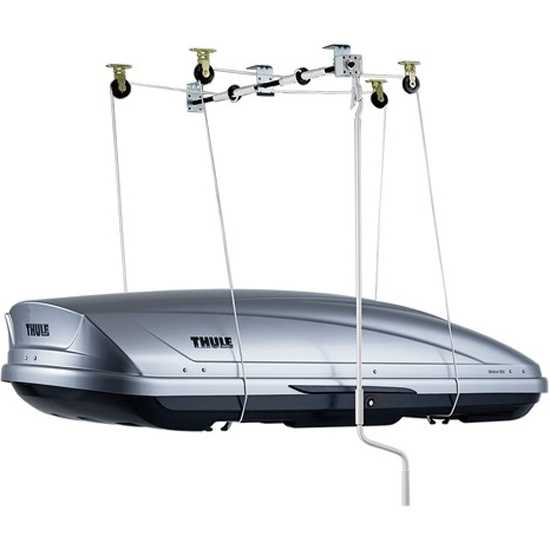

Как модернизировать систему подъёма для более плавной работы

Если в конструкции используется тросовая система, стоит заменить стальные тросы на синтетические с кевларовым сердечником. Они легче, не подвержены коррозии и обеспечивают более равномерное натяжение. При этом важно установить алюминиевые или стальные ролики с подшипниками закрытого типа, чтобы снизить трение.

Шкивы с пластиковыми втулками целесообразно заменить на подшипниковые блоки. Это особенно актуально для точек поворота, где возникает основная нагрузка. Используйте шкивы с диаметром от 40 мм и выше, чтобы уменьшить износ троса и обеспечить плавный ход.

Для ручного управления стоит установить штурвал с червячной передачей вместо обычной ручки. Это даст точность регулировки и исключит проскальзывания. Альтернатива – редуктор с фиксатором, предотвращающий самопроизвольное движение груза.

Поверхности трения в направляющих желательно обработать тефлоновой смазкой или заменить стандартные пластиковые направляющие на изделия из полиамида с графитовым наполнителем. Это значительно снизит сопротивление и продлит срок службы элементов.

При установке электропривода выберите модель с плавным стартом и остановкой, с функцией ограничения по усилию. Мотор должен иметь запас по мощности не менее 30% от массы груза. Управление удобно реализовать через радиопульт с регулировкой скорости подъёма.

Чем обработать металлические части для защиты от коррозии

Для долговременной защиты металлических элементов лифта Thule рекомендуется использовать цинк-содержащие составы. Аэрозольные грунты с содержанием цинка не только создают антикоррозионный барьер, но и восстанавливают цинковое покрытие на участках с повреждённым гальваническим слоем. Подходящие варианты: Hi-Gear Zinc Galvanize или KUDO Zink.

Перед нанесением необходимо полностью удалить следы ржавчины и старого покрытия с помощью металлической щётки или абразивного круга. Обезжирить поверхность ацетоном или уайт-спиритом. Наносить состав при температуре от +10 до +25 °C в 2–3 слоя с интервалом 10–15 минут между ними.

Для труднодоступных участков подходит проникающая антикоррозионная смазка типа Liqui Moly Rust Protection или CRC 3-36. Она предотвращает появление влаги в микротрещинах и сохраняет защитный эффект до 12 месяцев.

После полной полимеризации цинкового покрытия, для усиления защиты можно нанести поверх него алкидную или полиуретановую краску, устойчивую к механическим нагрузкам и ультрафиолету. Это снизит риск отслаивания и продлит срок службы конструкции.

Как адаптировать лифт под нестандартную высоту потолка

Перед началом работ необходимо точно измерить расстояние от потолка до нижней точки парковки бокса. Стандартный потолочный лифт Thule рассчитан на высоту до 4 метров. Если потолок ниже 2,3 метра, возможны проблемы с полным опусканием бокса. Если выше 4 метров – потребуется замена тросов на более длинные.

Для низких потолков укоротите стальные тросы, чтобы избежать провисания. После обрезки обязательно заново зажмите концы тросов обжимными гильзами. Не допускается использование пластиковых зажимов – только металлические, рассчитанные на нагрузку не менее 100 кг.

При высокой установке замените штатные тросы на трос из нержавеющей стали диаметром 3 мм. Длина каждого троса рассчитывается индивидуально: от потолка до нужной нижней точки плюс 1 метр запаса на натяжной механизм и крепления. Используйте тросы с оплеткой ПВХ – они меньше изнашиваются на роликах.

Если потолок сильно выше стандартного, добавьте направляющие ролики, закреплённые на стене – это снизит нагрузку на потолочные крепления. Угол поворота троса не должен превышать 30 градусов, чтобы не создавать лишнего трения.

Убедитесь, что конструкция крепится в несущие элементы потолка. Для бетонных плит используйте анкерные болты диаметром не менее 8 мм и глубиной не менее 60 мм. В деревянных перекрытиях применяйте шурупы с шайбами и монтаж в балки, а не в обшивку.

После изменения длины тросов обязательно отрегулируйте симметрию натяжения: бокс должен подниматься параллельно полу. Для этого поднимайте и опускайте конструкцию несколько раз, проверяя горизонтальность с уровнем.

Какие инструменты использовать для точной регулировки натяжения

Для точной настройки натяжения лифта Thule понадобятся динамометрический ключ, плоскогубцы с узкими губками и вороток с трещоткой подходящего размера. Динамометрический ключ позволяет установить заданное усилие натяжения, что исключает как перетягивание, так и недостаточное натяжение троса.

Плоскогубцы с узкими губками нужны для захвата мелких деталей и корректировки положения фиксирующих элементов без повреждений. Вороток с трещоткой облегчит вращение натяжного механизма в ограниченном пространстве и поможет сохранить плавность регулировки.

Для проверки конечного результата пригодится линейка с миллиметровой шкалой или штангенциркуль, чтобы контролировать ход троса и измерить растяжение. Рекомендуется дополнительно использовать небольшой уровень для проверки правильности установки в горизонтальной плоскости.

Все инструменты должны соответствовать размерам крепежных элементов лифта и иметь качественное исполнение без люфтов, чтобы избежать повреждений и обеспечить повторяемость настроек.

Как безопасно разобрать лифт перед доработкой

Перед началом разборки лифта Thule убедитесь в наличии подходящего инструмента: рожковых и торцевых ключей, отверток, а также перчаток для защиты рук.

1. Снимите груз с лифта или освободите его от нагрузки, чтобы избежать внезапного опускания или срыва деталей.
2. Зафиксируйте лифт в верхнем положении с помощью подставок или подпорок, чтобы он не опускался самостоятельно.
3. Отключите все крепежные элементы, начиная с внешних болтов, контролируя порядок снятия для упрощения последующей сборки.
4. Обратите внимание на элементы натяжения – пружины и тросы находятся под давлением, аккуратно ослабляйте их, контролируя напряжение вручную.
5. Снимите кожухи и крышки, следя за тем, чтобы не повредить фиксирующие защелки и прокладки.
6. После демонтажа внешних частей аккуратно извлеките внутренние механизмы, не допуская перекосов и ударов по деталям.

При необходимости сфотографируйте каждый этап, чтобы сохранить порядок разборки. Храните мелкие детали в отдельной емкости с маркировкой. Не используйте силу при заедании крепежа – применяйте проникающие смазки и ждите их действия.

Вопрос-ответ:

Как можно улучшить герметичность лифта для бокса Thule своими руками?

Для повышения герметичности лифта стоит внимательно проверить все резиновые уплотнители и заменить их при необходимости. Часто со временем уплотнители теряют эластичность и начинают пропускать воду и пыль. Также помогает обработка стыков и швов специальными герметиками для пластика или резины. При этом важно избегать излишнего нанесения, чтобы не нарушить механизм открытия. Такой подход позволит сохранить содержимое бокса сухим и чистым в любую погоду.

Какие материалы лучше использовать для модернизации лифта Thule, чтобы он работал плавнее?

Для улучшения плавности хода лифта рекомендуют применять смазки на силиконовой основе, так как они не притягивают пыль и не портят пластик. Можно также заменить стандартные пластиковые втулки или ролики на более износостойкие варианты из полиамида или нейлона. Иногда помогает установка дополнительных подшипников, если конструкция это позволяет. Такие доработки уменьшают трение и облегчают открытие и закрытие бокса.

Можно ли самостоятельно увеличить грузоподъёмность лифта бокса Thule и как это сделать?

Увеличение грузоподъёмности лифта — задача сложная, так как заводская конструкция рассчитана на определённые нагрузки. Однако можно попробовать заменить пружины на более жёсткие или усилить крепления, если есть запас по месту и по прочности материалов. Важно тщательно продумать каждый шаг и не создавать избыточное напряжение на механизм, чтобы не повредить лифт и сам бокс. Если сомневаетесь, лучше обратиться к специалистам или ограничиться увеличением подъемной силы в разумных пределах.

Какие способы защиты лифта Thule от коррозии и механических повреждений можно применить своими руками?

Для защиты от коррозии стоит обработать металлические детали лифта антикоррозийным составом или покрасить их специальной краской по металлу. Если есть признаки ржавчины, сначала необходимо снять старый слой и очистить поверхность. Для предотвращения механических повреждений полезно использовать накладки из резины или силикона в местах контакта с другими элементами. Регулярный уход, включая очистку и смазку, поможет сохранить работоспособность лифта на долгие годы.
