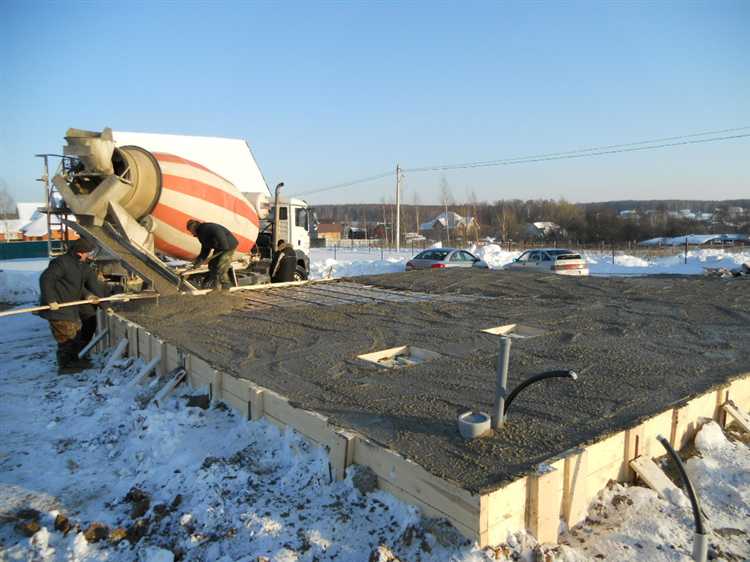

Прочность бетона зависит не только от соотношения цемента, воды и заполнителя, но и от добавок, которые изменяют структуру смеси на молекулярном уровне. На практике применяются как неорганические, так и органические компоненты, позволяющие повысить прочность на сжатие, снизить пористость и увеличить срок службы конструкций.
Один из самых распространённых способов усиления прочности – введение микрокремнезёма (сиалит, silica fume). Это побочный продукт производства ферросилиция, содержащий до 95% диоксида кремния. Его частицы в десятки раз меньше цементных зерен, что позволяет заполнить капиллярные поры и существенно повысить плотность матрицы. При дозировке 5–10% от массы цемента наблюдается рост прочности до 25% по сравнению с контрольной смесью.
Пластификаторы на основе поликарбоксилатных эфиров способствуют равномерному распределению частиц цемента и позволяют снизить водоцементное отношение без потери удобоукладываемости. Уменьшение количества воды на 10–20% при сохранении подвижности даёт прирост прочности на 15–30% в зависимости от состава смеси.

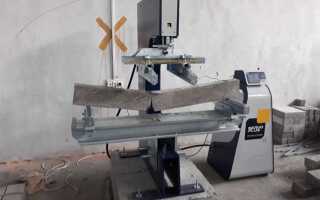

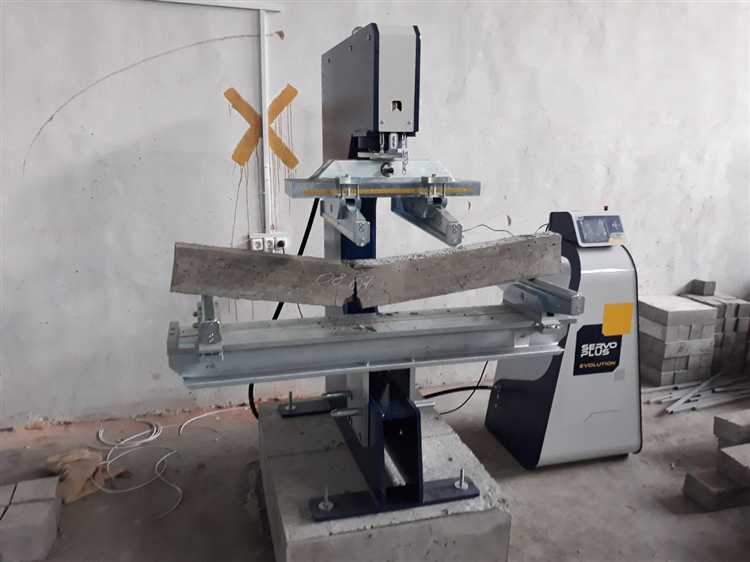

Металлические и полимерные фибры (сталь, полиэстер, полипропилен) улучшают сопротивление трещинообразованию. При содержании фибры 0,5–1% по объёму бетон приобретает повышенную прочность на изгиб и ударные нагрузки. Эффект особенно заметен в тонкостенных и нагруженных конструкциях.
Минеральные добавки, такие как метакаолин и зола-уноса, участвуют в пуццолановой реакции с гидроксидом кальция, образуя дополнительные кристаллы C-S-H. Это не только увеличивает прочность, но и повышает устойчивость к агрессивным средам. Оптимальная дозировка – 10–15% от массы цемента.
Как применение фибры снижает риск трещинообразования
- Фибра распределяется по всему объёму смеси, формируя микросетку, которая ограничивает подвижность цементного теста и снижает концентрацию напряжений.
- Синтетическая фибра (чаще всего полипропиленовая) снижает пластическую усадку на 70–90% при равномерном распределении и дозировке 0,6–1 кг/м³.
- Сталефибра повышает сопротивление бетона к образованию температурных и усадочных трещин, особенно в массивных конструкциях, где температурные градиенты наиболее выражены.
- Базальтовая и стеклянная фибра повышают микропрочность и уменьшают водопоглощение, что дополнительно снижает риски, связанные с морозным расширением воды в порах.
Рекомендации по применению:
- Добавлять фибру в сухую смесь либо в начале замеса, чтобы обеспечить её равномерное распределение.
- Контролировать объёмную дозировку: для полипропиленовой фибры – 0,6–1,2 кг/м³, для сталефибры – 20–40 кг/м³, в зависимости от требований к прочности и типу конструкции.
- При работе в условиях высокой температуры использовать фибру с повышенной термостойкостью (например, базальтовую), чтобы снизить усадочные деформации при испарении воды.
- Избегать передозировки: превышение рекомендуемого количества может снизить удобоукладываемость смеси и потребовать корректировки состава.
Применение фибры особенно эффективно на стадиях твердения, когда формируются усадочные трещины. При правильной технологии удаётся не только предотвратить их появление, но и повысить эксплуатационные характеристики конструкции без увеличения содержания арматуры.
Влияние микрокремнезема на плотность цементного камня
Добавление микрокремнезема (SiO₂, частицы менее 1 мкм) в бетон приводит к снижению пористости цементного камня за счёт пуццолановой реакции и плотной упаковки частиц. При дозировке 5–10 % от массы цемента достигается повышение плотности структуры за счёт заполнения микропор, в которых не участвует стандартное гидратное образование.
При участии микрокремнезема формируется дополнительное количество гидросиликата кальция (CSH), что уменьшает долю пор с радиусом более 10 нм. Это снижает капиллярную проницаемость и повышает сопротивление переносу влаги и агрессивных веществ. Исследования показывают уменьшение объёма пор на 15–25 % по сравнению с контрольными составами без микрокремнезема.
Рекомендуемая дисперсность – не более 0,5 мкм, а оптимальная удельная поверхность – от 15 000 до 25 000 см²/г. При соблюдении этих параметров достигается более плотное прилегание CSH-фаз к заполнителю, что укрепляет переходную зону и снижает образование микротрещин при усадке.
При дозировке свыше 10 % наблюдается снижение подвижности смеси и рост потребности в суперпластификаторах. При расчётах состава необходимо учитывать водопоглощение микрокремнезема, которое может составлять до 3–5 масс. % от воды затворения.
Роль суперпластификаторов в снижении водоцементного отношения
Суперпластификаторы позволяют понизить водоцементное отношение (В/Ц) без ухудшения удобоукладываемости смеси. При дозировке 0,5–2,0 % от массы цемента возможен прирост подвижности смеси с П1 до П4 и выше при снижении количества воды на 15–30 %.

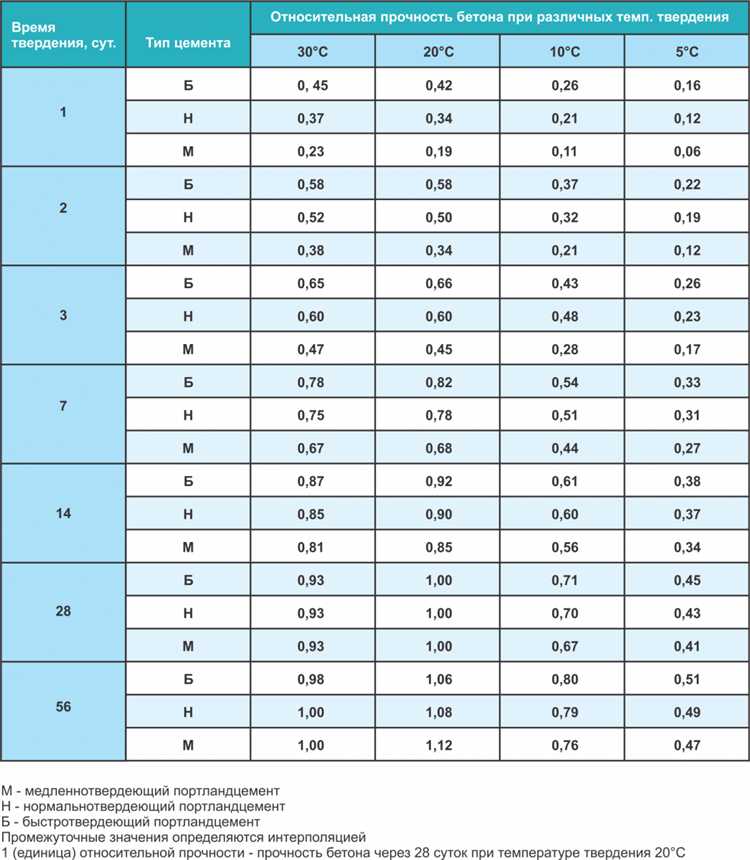

Снижение В/Ц с 0,6 до 0,4 за счёт введения суперпластификатора повышает прочность бетона на сжатие на 30–50 % в возрасте 28 суток. Это особенно актуально при проектировании конструкций с высокими требованиями к прочностным характеристикам и плотности структуры.
Наиболее результативны суперпластификаторы на основе поликарбоксилатов, обеспечивающие удержание водоотделения на минимальном уровне и длительное сохранение подвижности. Применение таких добавок позволяет изготавливать бетон с В/Ц ≤ 0,35 без риска потери удобоукладываемости.
Для достижения оптимального эффекта необходим точный подбор дозировки с учётом характеристик цемента и заполнителей. Превышение рекомендованных значений может привести к сегрегации и повышенному воздухововлечению, что снижает итоговую прочность.
Введение суперпластификаторов особенно оправдано в высокопрочных, предварительно напряжённых и самоуплотняющихся бетонах, где требуется низкое В/Ц при высокой текучести смеси без дополнительного введения воды.
Добавки на основе золы-уноса и их влияние на долговечность
Зола-унос, получаемая при сжигании каменного угля на ТЭС, содержит активные кремнезем и алюмосиликаты, способные вступать в пуццолановую реакцию с гидроксидом кальция, образующимся при гидратации цемента. Это снижает пористость структуры и уменьшает количество капиллярных пор.
При замене 15–25% цемента золой-уносом достигается значительное снижение проницаемости бетона. Это особенно важно для конструкций, эксплуатируемых в агрессивных средах – морская вода, сульфатные и карбонатные грунты. Исследования показали, что добавление золы-уноса может снизить скорость проникновения хлоридов на 40–60% по сравнению с контрольными образцами без добавки.
Тепловыделение при твердении с золой-уносом снижается, что уменьшает риск температурных трещин при бетонировании массивных конструкций. При этом прочность в раннем возрасте ниже, но к 90 суткам достигает и превышает показатели контрольного состава на 10–15% за счёт вторичной гидратации и более плотной структуры.
Для повышения долговечности в условиях чередующихся замораживаний и оттаиваний рекомендуется применять золу-унос с удельной поверхностью не менее 300 м²/кг и остатком на сите №045 не более 20%. Наличие несгоревшего углерода должно быть ниже 5%, иначе возможны проблемы с воздухововлечением.
Использование золы-уноса требует корректировки водоцементного отношения и дозировки суперпластификаторов, так как зола увеличивает потребность в воде. Оптимальное водоцементное отношение при использовании добавки – 0,4–0,45.
Целесообразность использования шлаковых вяжущих в конструкционных смесях
Шлаковые вяжущие на основе доменного гранулированного шлака проявляют устойчивые показатели прочности при соблюдении определённых условий гидратации и щелочной активации. Их применение в конструкционных смесях оправдано при необходимости замещения части портландцемента с сохранением или улучшением прочностных характеристик бетона на поздних сроках твердения.
При дозировке шлакового компонента в пределах 30–50 % от массы цементного вяжущего наблюдается увеличение прочности бетона на сжатие к 28 суткам на 10–15 % по сравнению с контрольным образцом на чистом цементе. Это связано с формированием более плотной микроструктуры и снижением пористости за счёт вторичной гидратации с образованием дополнительного количества C-S-H фаз.
При использовании щелочных активаторов (например, гидроксида натрия или жидкого стекла) шлаковое вяжущее демонстрирует более интенсивный набор прочности в ранние сроки, что позволяет применять такие смеси в конструкциях с повышенными требованиями к срокам распалубки. Однако требуется строгое соблюдение дозировок, так как избыток щёлочи может привести к пенообразованию и нестабильной структуре материала.
Устойчивость к агрессивным средам у бетонов на шлаковом вяжущем выше за счёт сниженного содержания свободного гидроксида кальция, что уменьшает подверженность выщелачиванию и карбонизации. Это делает такие смеси предпочтительными при возведении конструкций в условиях повышенной влажности и воздействия сульфатных вод.
Использование шлаковых вяжущих оправдано экономически при наличии локальных источников шлака и соответствующей инфраструктуры для его измельчения до удельной поверхности не менее 400 м²/кг. Без соблюдения этого параметра реакционная способность шлака существенно снижается.
Как корректируется состав при добавлении активных минеральных компонентов
При внедрении активных минеральных компонентов, таких как микрокремнезём, летучая зола или метакаолин, важно изменить пропорции цемента и воды для сохранения оптимальной плотности и прочности бетона. Дозировка добавок обычно составляет от 5 до 15% от массы цемента, но может варьироваться в зависимости от свойств конкретного материала и требований к конечному продукту.
Для компенсации повышенного водопоглощения минеральных добавок требуется снижение водоцементного отношения (В/Ц) на 5–10%, что обеспечивает лучшую гидратацию и уплотнение структуры бетона. При использовании микрокремнезёма рекомендовано увеличить содержание суперпластификатора на 0,2–0,5% от массы цемента, чтобы сохранить удобоукладываемость смеси.
Переход на активные минеральные компоненты требует корректировки времени схватывания. Методы корректировки включают добавление замедлителей твердения, особенно при высоких температурах, чтобы избежать преждевременного затвердевания. Важно контролировать температуру смеси, не допуская превышения 25–30 °C, так как активные добавки усиливают тепловыделение при гидратации.
Коррекция состава также подразумевает проверку гранулометрического состава заполнителей, поскольку добавки влияют на распределение пор и плотность цементного камня. При добавлении летучей золы увеличивают количество мелкодисперсных частиц для уменьшения пористости и повышения долговечности.
Допустимые дозировки и совместимость различных добавок между собой
Для увеличения прочности бетона часто применяют химические и минеральные добавки. Максимальная концентрация суперпластификаторов обычно не превышает 2% от массы цемента, так как превышение может вызвать избыточное снижение водоцементного отношения и привести к растрескиванию. Целесообразно использовать добавки с учетом их совместимости: например, поликарбоксилатные пластификаторы хорошо сочетаются с микрокремнём в количестве до 10% по массе цемента без ухудшения свойств смеси.
Микрокремнёв добавляют в бетон в пределах 5–15%, что увеличивает плотность структуры и прочность за счёт заполнения микропор. Однако совместное применение микрокремня и летучей золы требует точного дозирования, так как суммарное содержание минеральных добавок не должно превышать 25% от массы цемента, чтобы избежать замедления твердения.
Добавки на основе алюминиевых и железистых соединений применяют в концентрации до 1,5% для ускорения схватывания и повышения ранней прочности. Их сочетание с сульфатными добавками ограничено, так как возможно снижение стойкости к сульфатной коррозии.
Для комплексного повышения характеристик бетонной смеси рекомендуется предварительно проводить лабораторные испытания конкретных сочетаний добавок. Например, применение суперпластификатора и микрокремня одновременно требует балансировки дозировок, чтобы сохранить необходимую подвижность и прочность. При этом суммарное количество химических добавок не должно превышать 3% от массы цемента.
Неправильное сочетание добавок, особенно с разными механизмами действия, может привести к снижению конечной прочности или ухудшению долговечности. Следует избегать одновременного использования сульфатных ускорителей и замедлителей твердения без контроля их влияния на цементный камень.
Вопрос-ответ:
Какие добавки чаще всего используют для повышения прочности бетона?
Для повышения прочности бетона применяют различные добавки, среди которых наиболее популярны пластификаторы, которые улучшают структуру смеси и уменьшают количество воды. Также широко используют микронаполнители, например, метакаолин или микрокремнезем, они заполняют пустоты и делают бетон плотнее. Гидрофобные добавки помогают снизить водопроницаемость, что увеличивает долговечность. Кроме того, иногда добавляют специальные волокна — металлические или синтетические, чтобы повысить сопротивление к трещинам.
Как влияет добавка микрокремнезема на прочность бетона?
Микрокремнезем — это очень мелкий порошок, который добавляют в бетон для улучшения структуры. Он заполняет мельчайшие поры, что снижает проницаемость материала и повышает его плотность. Благодаря этому бетон становится более прочным и устойчивым к агрессивным воздействиям, таким как химическое разрушение или мороз. Кроме того, микрокремнезем способствует лучшему сцеплению цементного камня с заполнителями, что положительно сказывается на общей прочности конструкции.
Можно ли увеличить прочность бетона с помощью волоконных добавок?
Да, добавление волокон в бетон улучшает его механические свойства, особенно повышает устойчивость к трещинам и нагрузкам на растяжение. Волокна бывают металлическими, стеклянными или полимерными. Они распределяются по всему объёму бетона, предотвращая образование крупных трещин и повышая стойкость к ударным и вибрационным воздействиям. Такой бетон чаще применяют в конструкциях с высокими требованиями к долговечности и надёжности.
Какая роль пластификаторов в составе бетонной смеси?
Пластификаторы позволяют уменьшить количество воды, необходимой для замешивания бетона, не ухудшая его удобоукладываемость. Это ведёт к снижению пористости и увеличению плотности материала, что положительно отражается на прочности готового бетона. При использовании пластификаторов бетон становится более однородным и прочным, а также легче укладывается и уплотняется, что важно для качества конструкции.
Как гидрофобные добавки влияют на долговечность бетона?
Гидрофобные добавки снижают способность бетона впитывать воду, что уменьшает риск коррозии арматуры и разрушения структуры из-за замерзания и оттаивания влаги внутри. Такие добавки создают в бетоне водоотталкивающий эффект, который помогает защитить материал от негативного влияния влаги и химических веществ. В результате бетон сохраняет свои свойства дольше, и срок службы конструкции увеличивается.
Какие добавки чаще всего используют для повышения прочности бетона?
Для улучшения прочности бетона применяют разные добавки. Среди них популярны пластификаторы, которые делают смесь более пластичной и уменьшают водоцементное отношение, что повышает плотность затвердевшего бетона. Также добавляют микрокремнезём — очень мелкий порошок, который заполняет пустоты между цементными частицами, улучшая структуру и делая бетон прочнее. Кроме того, используют различные волокна (стекловолокно, полипропилен), чтобы увеличить сопротивляемость к трещинам и повысить механическую прочность.
Как именно волокнистые добавки влияют на свойства бетона и почему они улучшают прочность?
Волокнистые добавки добавляют в бетон для повышения его прочности на растяжение и предотвращения образования трещин при нагрузках. Волокна распределяются по всему объему смеси, связывая отдельные участки и обеспечивая дополнительную устойчивость к деформациям. Они снижают вероятность быстрого распространения трещин, что особенно важно в конструкциях с высокой нагрузкой или подверженных вибрациям. В результате бетон становится более долговечным и способным выдерживать более серьёзные механические воздействия без разрушения.
Загрузка...
