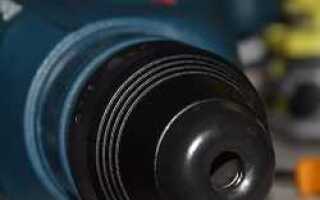

Патрон перфоратора является важным узлом, обеспечивающим фиксацию и передачу крутящего момента на бур, долото или коронку. Однако со временем он может изнашиваться, люфтить или закисать. При необходимости замены важно учитывать тип крепления патрона и конструкционные особенности самого инструмента.
Существует несколько распространённых систем крепления: резьбовая, шлицевая и с использованием стопорного кольца. Например, у моделей с системой SDS Plus патрон фиксируется при помощи шариков и пружины, тогда как в более мощных перфораторах с SDS Max используется дополнительная втулка. Понимание механизма фиксации существенно упрощает демонтаж.
Перед началом работ следует полностью обесточить инструмент, извлечь бур и тщательно очистить корпус в районе патрона от пыли и цементной крошки. Для снятия патрона часто требуется шестигранный ключ, пассатижи или даже съемник, если узел сильно заклинен. Важно использовать только подходящий инструмент, чтобы избежать повреждения штока и корпуса перфоратора.
Рекомендовано заранее ознакомиться с инструкцией производителя конкретной модели. Например, в перфораторах Bosch или Makita предусмотрены свои особенности доступа к фиксирующему элементу, который может быть скрыт под декоративной накладкой. Попытка снятия без этих знаний может привести к поломке узлов или утрате гарантии.

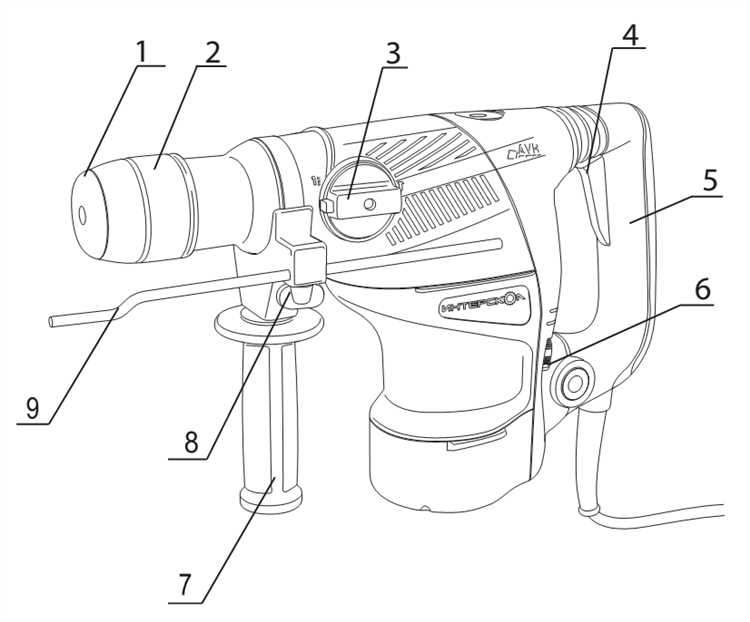

Как определить тип крепления патрона на вашем перфораторе
Перед демонтажем патрона важно точно определить тип его крепления. От этого зависит инструмент и способ снятия. Существует несколько распространённых типов, каждый из которых можно распознать по конкретным признакам.
- SDS-plus и SDS-max: Наиболее распространённые системы. Хвостовик буров имеет продольные пазы. Если патрон снимается легко после снятия стопорного кольца и резиновой манжеты – это SDS-система. SDS-max отличается увеличенным диаметром хвостовика (до 18 мм) и пятью пазами вместо двух или четырёх у SDS-plus.
- Резьбовое соединение: Встречается реже. Признаки – отсутствие стопорного кольца, а также характерная резьба на посадочном месте при демонтаже. Такой патрон обычно завинчен на шпиндель и фиксируется винтом с левой резьбой внутри патрона.
- Конус Морзе: Используется на профессиональных моделях. Отсутствие резьбы и стопорных элементов, патрон просто вставлен в конусное посадочное отверстие. Для демонтажа нужен специальный выбивной клин. Определяется по маркировке на патроне (например, MT2).
Для точного определения:
- Снимите насадку и осмотрите зону крепления патрона.
- Проверьте наличие резьбы, кольца или штифтов.
- Посмотрите маркировку на корпусе перфоратора или в инструкции – производители часто указывают тип посадки.
Никогда не применяйте усилие без понимания конструкции – это может повредить узел крепления или шпиндель.

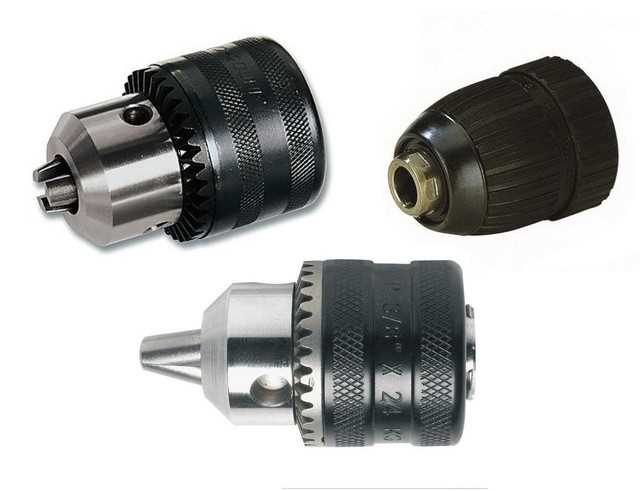

Инструменты, необходимые для снятия патрона без повреждений
Для аккуратного демонтажа патрона с перфоратора необходимо использовать специализированные инструменты, исключающие риск повреждения деталей редуктора и корпуса. Ниже представлен перечень с кратким описанием назначения каждого элемента.
| Съемник патрона | Приспособление с зажимным механизмом, позволяющее снять патрон с вала без усилия и перекосов. Подходит для SDS-патронов с резьбовым или шлицевым соединением. |
| Шестигранный ключ | Требуется для фиксации шпинделя или ослабления стопорного винта внутри патрона. Чаще используется ключ размером 6 мм или 8 мм. |
| Фиксатор вала | Механическое устройство или самодельный упор, предотвращающий проворачивание вала во время демонтажа. Устанавливается в зону между корпусом и ротором. |
| Нейлоновый молоток | Применяется для легких ударов по патрону в случае закисания. Не повреждает корпус и не оставляет вмятин. |
| Проникающая смазка | Используется при окислении резьбы или загрязнении соединения. Наносится за 10–15 минут до снятия. |
| Тиски с мягкими губками | Фиксация корпуса перфоратора без повреждения пластиковых частей. Обеспечивает устойчивость при откручивании патрона. |
Каждый инструмент должен быть подготовлен заранее, особенно при работе с моделями с внутренним стопорным винтом или клиновым креплением. Применение неподходящего инструмента приводит к срыву резьбы, трещинам на кожухе или повреждению шлицов вала.
Пошаговое снятие патрона с системой SDS-plus
Шаг 1: Отключение инструмента
Перед разборкой обязательно отключите перфоратор от сети или извлеките аккумулятор. Это исключит риск случайного запуска.
Шаг 2: Снятие резинового пыльника
Удерживая патрон, аккуратно подденьте пыльник плоской отверткой и снимите его. Он закрывает стопорные элементы и препятствует попаданию пыли внутрь механизма.
Шаг 3: Демонтаж стопорного кольца
Под пыльником находится фиксирующее кольцо. Используйте два шила или тонкие отвертки, чтобы извлечь его, не повредив. Работайте аккуратно: кольцо может резко выскочить.

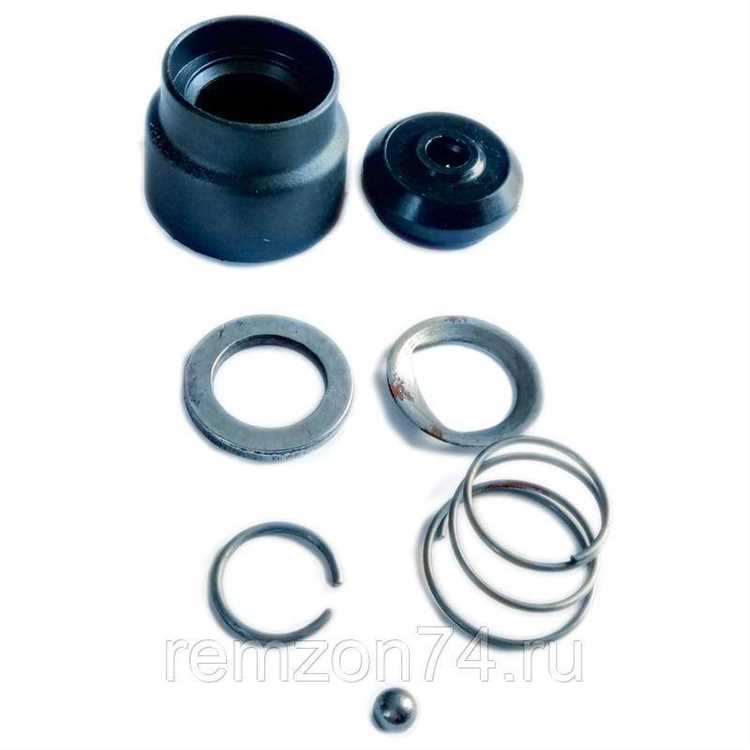

Шаг 4: Извлечение пружины и шарика
После снятия кольца снимите прижимную пружину и аккуратно достаньте фиксирующий шарик. Запомните порядок расположения деталей – это упростит сборку.
Шаг 5: Снятие корпуса патрона
Поверните внешний кожух патрона против часовой стрелки и аккуратно стяните его с направляющей втулки. Если он закис, используйте проникающую смазку и дождитесь её действия.
Шаг 6: Очистка и осмотр
Проверьте детали на износ и повреждения. Очистите посадочные места от пыли и смазки. Замените изношенные элементы до обратной сборки.

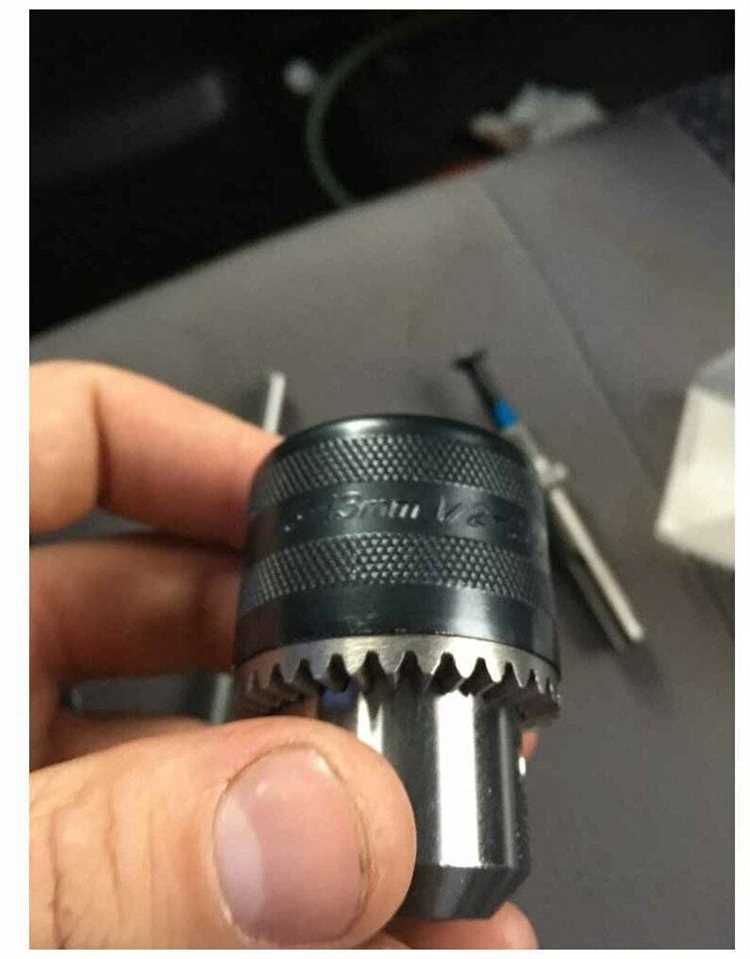

Особенности демонтажа патрона с системой SDS-max
Система SDS-max используется в профессиональных перфораторах, рассчитанных на высокую нагрузку и крупные буровые насадки. Демонтаж патрона у таких моделей требует точного соблюдения последовательности и знания конструкции.
- Отключить инструмент от сети или извлечь аккумулятор.
- Снять резиновую пыльник-крышку, закрывающую фиксирующее кольцо. Использовать тонкую плоскую отвертку, чтобы поддеть и аккуратно сдвинуть защиту.
- Освободить стопорное кольцо, удерживающее внешний корпус патрона. Кольцо часто подпружинено и требует аккуратного поджатия при извлечении.
- Снять внешнюю обойму патрона, удерживающую подвижные элементы механизма.
- Извлечь шарик или штифт, фиксирующий бур. Важно запомнить порядок расположения внутренних деталей – шарик, пружина, направляющая втулка.
- Открутить крепление патрона к шпинделю. У некоторых моделей Bosch или Makita используется резьбовое соединение с фиксатором резьбы. Потребуется нагрев резьбы строительным феном и ключ с подходящей головкой.
После демонтажа все детали следует осмотреть на наличие износа. Повторная сборка возможна только при полной исправности пружинного механизма и целостности стопорных элементов. При сильной выработке втулки или деформации шарика восстановление работоспособности невозможно – требуется замена узла целиком.

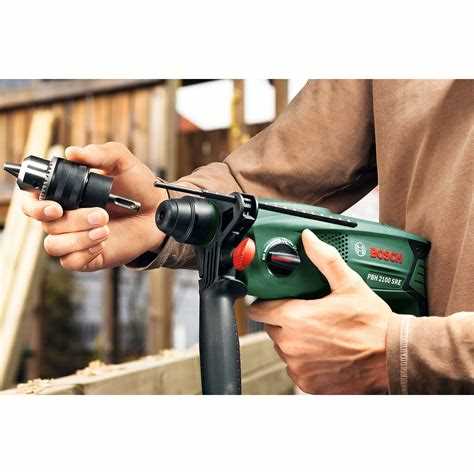

Как снять резьбовой патрон с перфоратора
Перед началом работ отключите перфоратор от сети и зафиксируйте его в тисках, обернув корпус мягкой тканью для предотвращения повреждений. Это обеспечит устойчивость и безопасность при демонтаже.
Резьбовой патрон крепится к шпинделю с помощью резьбы, часто с нанесённым фиксатором резьбы. Чтобы его снять, необходимо зажать шестигранный ключ (обычно на 6 или 8 мм) в кулачках патрона и с резким движением против часовой стрелки провернуть его. Если патрон не поддаётся, нагрейте резьбовое соединение строительным феном до 150–200°C для размягчения фиксирующего состава.
После нагрева используйте разводной ключ или газовый ключ, захватив корпус патрона, и продолжайте выкручивание. Не допускайте деформации шпинделя – поддерживайте его контрштангой или другим методом фиксации. При сильной коррозии применяйте проникающую смазку типа WD-40 за 10–15 минут до начала работ.
После снятия тщательно очистите резьбу шпинделя от остатков герметика, смазки и грязи. При установке нового патрона используйте только термостойкий фиксатор средней прочности, избегайте чрезмерного затягивания.

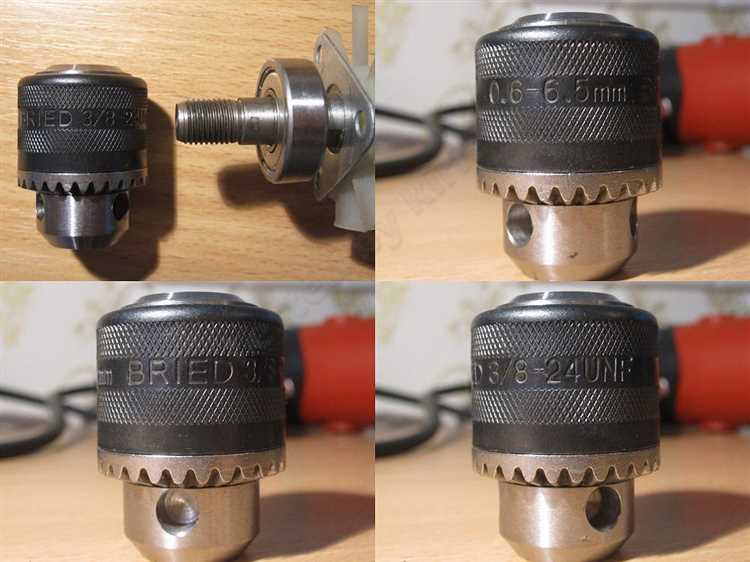

Удаление заклинившего патрона: что делать при заедании
Если патрон перфоратора заедает и не снимается обычным способом, сначала отключите инструмент от питания. Для устранения заедания применяйте проникающие масла на соединение патрона с валом, например, WD-40 или аналогичные. Нанесите масло, дайте впитаться не менее 10 минут.
Для разблокировки используйте пассатижи или разводной ключ, захватывая корпус патрона. Поворачивайте корпус против часовой стрелки с умеренным усилием. При отсутствии результата аккуратно постучите деревянным молотком или рукояткой отвертки по патрону, чтобы разрушить коррозионные или грязевые отложения.
Если патрон фиксируется стопорным кольцом или гайкой, сначала снимите защитные элементы. Для откручивания гайки применяйте гаечный ключ соответствующего размера. При сильной коррозии можно нагреть металлическую часть патрона строительным феном, чтобы расширить металл и облегчить откручивание.
При невозможности снять патрон вручную допускается использование специальных съемников для патронов, которые обеспечивают равномерное усилие без повреждения корпуса инструмента. После снятия патрона тщательно очистите посадочное место от грязи и остатков смазки, чтобы избежать повторного заедания.
Регулярная профилактика – своевременная очистка и смазка патрона – предотвращает его заклинивание и продлевает срок службы перфоратора.

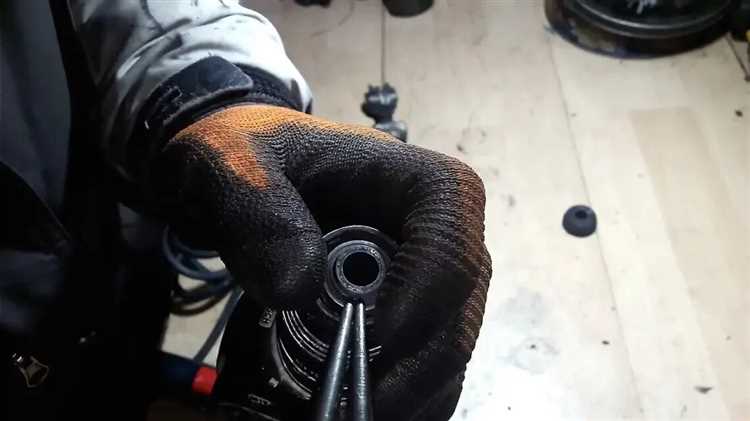

Когда требуется разборка корпуса для снятия патрона
Разборка корпуса перфоратора необходима в случаях, когда патрон зафиксирован на валу с внутренними элементами или когда стандартные методы снятия, такие как откручивание фиксирующего винта или использование ключа, не работают. Например, в некоторых моделях патрон фиксируется с помощью штифтов или стопорных колец, доступ к которым возможен только после снятия крышки корпуса.
Если патрон не поддается вращению из-за коррозии, попадания грязи или механических повреждений внутренних деталей, разборка корпуса позволяет получить полный доступ к валу и внутренним механизмам. Это необходимо для аккуратного демонтажа без повреждения посадочных мест и самого патрона.
Также корпус разбирают при необходимости замены внутренних уплотнителей или подшипников, которые влияют на надежность крепления патрона. В этих случаях попытки снять патрон без разборки приведут к поломке элементов крепления и усложнят ремонт.
Разборка корпуса требуется при патронах с автоматическим зажимным механизмом, у которых внутренняя конструкция сложнее и требует разъединения узлов для снятия зажимных кулачков.
Перед началом разборки важно подготовить инструменты: отвертки подходящего размера, съемники или плоские лезвия для аккуратного поддевания деталей корпуса. Необходимость разборки определяется по результатам визуального осмотра и анализа конструкции конкретной модели перфоратора.
Частые ошибки при снятии патрона и как их избежать
Основная ошибка – попытка снять патрон без отключения перфоратора от сети или аккумулятора. Это приводит к непредсказуемому включению инструмента и риску травм. Перед началом работы обязательно отсоедините питание.
Неправильное направление вращения при откручивании патрона – частая причина повреждения резьбы и заклинивания. Для большинства моделей патрон откручивается против часовой стрелки. Уточняйте в инструкции к конкретному инструменту, чтобы избежать срыва резьбы.
Использование неподходящих инструментов, например, плоскогубцев вместо ключа или специальных съемников, вызывает деформацию патрона и инструмента. Для снятия применяйте только рекомендованные производителем средства: специальный ключ, съемник или фиксаторы.
Пренебрежение очисткой и смазкой посадочного места приводит к закисанию и затрудняет снятие. Перед демонтажем очистите крепеж от пыли и остатков масла, а при необходимости нанесите проникающую смазку и выдержите время для размягчения коррозии.
Попытка силового срыва патрона без предварительной фиксации вала вызывает повреждение редуктора или корпуса перфоратора. Используйте фиксаторы вала или удерживайте инструмент за рукоятку, чтобы снизить нагрузку на механизм.
Вопрос-ответ:
Как снять патрон с перфоратора без специального инструмента?
Если под рукой нет ключа для патрона, можно попробовать аккуратно ослабить его вручную. Для этого выключите перфоратор из сети, зафиксируйте корпус и попытайтесь повернуть патрон против часовой стрелки, используя тряпку для лучшего захвата. Иногда помогает легкий постукивающий удар по корпусу патрона с помощью деревянного бруска, чтобы ослабить зажим. Однако будьте осторожны, чтобы не повредить детали.
Почему патрон перфоратора не откручивается, и что делать в таком случае?
Зачастую патрон сильно закручивается из-за грязи, пыли или попадания смазки. Если он не откручивается обычным способом, попробуйте сначала очистить область крепления и обработать соединение проникающей смазкой. Затем можно аккуратно постучать по патрону, чтобы разрушить застрявшие частицы. Если и это не помогает, возможно, потребуется помощь специалиста или использование специального съемника.
Как понять, в какую сторону откручивать патрон у перфоратора?
Большинство патронов у перфораторов откручиваются против часовой стрелки. Для проверки зафиксируйте корпус инструмента, возьмитесь за патрон и попробуйте повернуть его в сторону против часовой стрелки. Если он не поддается, проверьте, нет ли на патроне фиксирующего рычага или кнопки, которая блокирует вращение, и отключите её.
Можно ли снять патрон с перфоратора самостоятельно, если нет опыта?
Да, снять патрон самостоятельно возможно, даже без большого опыта. Главное — отключить инструмент от питания, подготовить подходящий ключ или зажать корпус перфоратора надежно, чтобы не повредить. Следует действовать аккуратно, не прилагая чрезмерных усилий, и следовать инструкции по разборке конкретной модели. Если возникают сомнения, лучше проконсультироваться со специалистом.
Какие инструменты нужны для снятия патрона с перфоратора?
Для снятия патрона обычно применяют шестигранный ключ (шестигранник), а иногда — специальный съемник. Также полезны отвертка и молоток для легких постукивающих движений, чтобы ослабить крепление. Важно иметь под рукой тряпку или резиновые перчатки для лучшего захвата и защиты рук. В некоторых случаях может потребоваться зажим или тиски для фиксации корпуса перфоратора.
