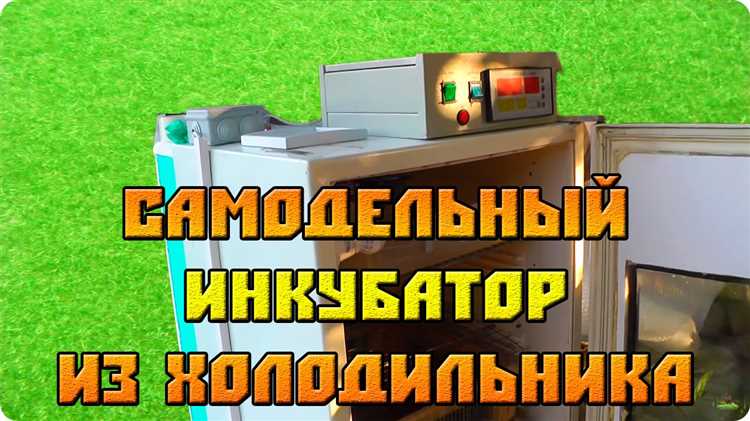

Старый бытовой холодильник – это не только источник хлама, но и идеальная основа для создания инкубатора с минимальными затратами. Его герметичный корпус обеспечивает стабильную температуру и защиту от внешних колебаний, а встроенные полки позволяют легко организовать пространство для яиц. Основное преимущество – теплоизоляция, уже заложенная в конструкции, что существенно снижает теплопотери и расход энергии.
Для сборки потребуются: терморегулятор (например, модели типа W1209), нагревательный элемент (лампы накаливания 40–60 Вт или ТЭН мощностью до 100 Вт), вентилятор для циркуляции воздуха (можно использовать от компьютера), а также ёмкость для воды – она поддержит необходимую влажность. Все эти элементы монтируются внутри холодильника без нарушения основной конструкции, что упрощает модернизацию и обслуживание.
Температура в инкубаторе должна поддерживаться в пределах 37,8°C ±0,2°C, влажность – около 55–60% в течение первых 18 дней и 65–70% в последние трое суток. Контроль осуществляется с помощью цифрового термогигрометра, подключённого к контроллеру. Для равномерного прогрева и вентиляции обязательно размещение вентилятора над нагревательным элементом – это исключает перегрев точек и снижает риск гибели эмбрионов.
Поворот яиц можно организовать вручную 3–4 раза в сутки либо автоматизировать с помощью мотор-редуктора и простого механизма наклона поддонов. Оптимальный угол наклона – 45°, а частота переворота – не реже одного раза в 6 часов. Корпус холодильника позволяет легко встроить такую систему, не нарушая герметичности и теплоизоляции камеры.
Выбор подходящего холодильника для переделки
Для сборки инкубатора лучше всего подходит однокамерный холодильник без морозильной камеры. Толстые стенки обеспечивают стабильную теплоизоляцию, а отсутствие морозильного отсека упрощает равномерное распределение температуры внутри камеры.
Оптимальный объём – от 120 до 200 литров. Такие модели достаточно вместительны для размещения десятков яиц и обеспечивают удобство монтажа нагревательных элементов и вентиляции.
Пластиковое внутреннее покрытие предпочтительнее эмалированного: оно легче поддаётся чистке и не трескается при нагреве. Важно, чтобы корпус был без трещин, а дверца плотно прилегала по всей длине уплотнителя.
Не подходят холодильники с системой «No Frost»: встроенные испарители и вентиляторы усложняют переделку и мешают равномерному прогреву. Модели с механическим термостатом проще в переделке по сравнению с электронными – их легче отключить или заменить на внешний контроллер температуры.
Проверь наличие горизонтальных полок или направляющих внутри: они упростят установку поддонов, ячеек или вращающихся механизмов. Металлические полки желательно удалить, чтобы избежать короткого замыкания при монтаже электроники.
Откажитесь от холодильников с признаками коррозии внутри или повреждённой изоляцией – это снижает эффективность инкубатора и может привести к нарушению температурного режима.
Удаление ненужных элементов и подготовка корпуса
Перед началом работ отключите холодильник от электросети и дайте ему полностью оттаять. После этого приступайте к демонтажу.
- Извлеките все полки, ящики, держатели бутылок и декоративные элементы. Оставлять можно только металлические направляющие, если планируется использовать их для крепления лотков.
- Удалите компрессор, конденсатор и все трубки хладагента. Работайте в перчатках и проветриваемом помещении. Фреон подлежит утилизации в специализированных пунктах.
- Снимите внутреннюю панель задней стенки, если под ней установлен испаритель. Он не нужен и занимает место.
- Удалите встроенную подсветку, термостат и электропроводку. Для будущей инкубации потребуется своя схема подключения нагревателей и датчиков.
- При необходимости снимите дверные резинки. Если они повреждены или сильно изношены, замените на новые или герметизируйте по периметру силиконовым уплотнителем.
После удаления лишних элементов переходите к подготовке корпуса:
- Тщательно вымойте внутреннюю поверхность теплым мыльным раствором. Протрите спиртом или антисептиком для дезинфекции.
- Проверьте целостность изоляции. Повреждения утеплителя заклейте фольгированным скотчем или пенополиуретаном.
- В нижней части корпуса просверлите отверстие Ø8–10 мм для вентиляции и слива конденсата. Второе отверстие сделайте сверху или в двери – для вытяжки.
- Нанесите влагостойкую краску или покрытие, если внутренние стенки имеют повреждения эмали или следы коррозии.
Установка нагревательных элементов и их подключение
Для поддержания стабильной температуры внутри инкубатора оптимально использовать ТЭН мощностью 100–150 Вт или несколько ламп накаливания по 25–40 Вт. Элементы размещаются вдоль боковых стенок или внизу камеры, избегая прямого контакта с яйцами. Важно обеспечить равномерное распределение тепла – минимальное расстояние от нагревателей до ближайших поверхностей должно составлять не менее 10 см.
Подключение осуществляется через терморегулятор с выносным датчиком температуры. Надежный вариант – цифровой терморегулятор с диапазоном регулировки от 30 до 40 °C и точностью не хуже ±0.1 °C. Датчик устанавливается на уровне размещения яиц, не касаясь нагревательных элементов.
Провода используются с термостойкой изоляцией, сечением не менее 1 мм². Все соединения изолируются термоусадочными трубками. Запрещено подключать нагреватели напрямую к сети без автоматической защиты – требуется автомат на 6–10 А. Розетку и терморегулятор размещают вне корпуса холодильника, чтобы исключить перегрев электрооборудования.
После монтажа проводится тест: включение системы, наблюдение за температурной стабильностью в течение 2–3 часов и проверка срабатывания термореле. При отклонениях – корректировка положения датчика и мощности нагрева.
Организация системы вентиляции внутри камеры
Для полноценного развития эмбрионов необходим стабильный воздухообмен. В старом холодильнике, переоборудованном под инкубатор, вентиляцию организуют принудительным способом. Оптимальный выбор – малошумный вентилятор от компьютера (12 В, 80–120 мм). Его устанавливают на задней стенке камеры, ближе к верху, чтобы обеспечить циркуляцию теплого воздуха.
Отверстия для забора свежего воздуха делают в нижней части боковых стенок. Диаметр – 10–15 мм, количество – 4–6, равномерно по сторонам. Выходные отверстия располагаются у верхней задней части камеры, ближе к вентилятору. При этом часть воздуха должна направляться вниз для равномерного распределения температуры и влажности.
Для регулировки притока используют заслонки или заглушки. Это позволяет адаптировать систему под разные этапы инкубации: на последних днях увеличивают воздухообмен, снижая концентрацию углекислого газа. Важно исключить сквозняки и направленные потоки на яйца – воздух должен циркулировать равномерно.
Вентилятор подключают через отдельный блок питания. Желательно использовать контроллер оборотов или диммер для точной настройки. При отключении вентиляции температура и влажность становятся нестабильными, особенно при высокой загрузке камеры.
Монтаж и настройка терморегулятора
Выбор терморегулятора начинается с типа: оптимален цифровой с выносным датчиком. Подходит, например, модель W1209 или аналогичная, работающая в диапазоне 0–110 °C, с погрешностью до 0,1 °C.
Установка датчика выполняется на уровне середины предполагаемой зоны размещения яиц. Он не должен касаться стенок или нагревательных элементов. Датчик фиксируется термостойким клеем или силиконовой прокладкой. Расстояние до источника тепла – не менее 5 см.
Монтаж устройства проводится вне корпуса холодильника. Вырезается отверстие под панель управления. Провода терморегулятора подключаются согласно схеме: питание (обычно 12 В), реле (нагреватель через контакты NO и COM), датчик – строго в соответствующие гнезда. Все соединения изолируются термостойкой лентой.
Настройка включает задание целевой температуры – 37,8 °C для куриных яиц. Уставка гистерезиса (разброса) – 0,3–0,5 °C. При достижении заданного значения реле отключает нагрев. Температура проверяется калиброванным термометром в той же точке, где установлен датчик. При расхождении корректируются показания с учётом погрешности или перемещается датчик.
Тестирование проводится в течение 24 часов до загрузки яиц. Отклонения температуры отслеживаются каждые 2–3 часа. Нормой считается колебание в пределах заданного гистерезиса. При нестабильной работе проверяются контакты и изоляция проводки.
Размещение лотков для яиц и расчет расстояний
Для эффективной работы инкубатора из старого холодильника необходимо правильно разместить лотки с яйцами, учитывая их размеры и оптимальный доступ воздуха.
- Размеры стандартного лотка для инкубации – примерно 30×40 см, вместимость 30–40 яиц.
- Минимальное расстояние между лотками – 3–5 см, чтобы обеспечить циркуляцию воздуха и равномерный нагрев.
- Расстояние от лотка до стенок холодильника должно быть не менее 5 см для предотвращения локального перегрева.
- Высота между уровнями с лотками – от 12 до 15 см, чтобы яйца не касались верхней крышки и не мешали друг другу.
- Оптимальное количество уровней – 2–3, в зависимости от высоты внутреннего пространства холодильника.
При расчете вместимости учитывайте габариты самого холодильника и необходимый зазор для вентиляции. Лотки рекомендуется располагать горизонтально, а при возможности использовать поворотный механизм для автоматического переворачивания яиц.
Для обеспечения равномерного обогрева и влажности важно, чтобы лотки не были плотно прижаты друг к другу и стенкам, а доступ воздуха был свободным со всех сторон.
Контроль влажности: емкости, материалы и размещение
Для поддержания оптимального уровня влажности в инкубаторе из холодильника используют емкости с водой объемом от 0,5 до 2 литров. Объем выбирают исходя из размеров камеры и частоты обновления воды. Предпочтительны емкости с широким горлом – они обеспечивают большую площадь испарения, что повышает эффективность увлажнения.
Материал емкостей влияет на долговечность и гигиеничность. Идеальны стеклянные или керамические контейнеры, так как они не впитывают запахи и не выделяют посторонних веществ при нагреве. Пластик использовать можно, но только пищевой и термостойкий, чтобы избежать деформации и выделения химии.
Размещение емкостей в инкубаторе критично для равномерного увлажнения. Их ставят на нижнюю или среднюю полку, рядом с нагревательным элементом, чтобы обеспечить быстрый и стабильный испарительный процесс. Важно избегать прямого контакта воды с электроникой или вентиляторами.
Для контроля уровня влажности рекомендуется использовать гигрометр с точностью до ±2%. Увлажнитель размещают так, чтобы пар равномерно распространялся по всей камере, минимизируя локальные перепады. Регулярное доливание воды предотвращает резкие скачки влажности, опасные для эмбрионов.
Проверка работоспособности и запуск на тестовом цикле
После сборки инкубатора из холодильника необходимо провести тестовый цикл длительностью минимум 48 часов. Первым этапом подключите все электрические компоненты: терморегулятор, вентилятор, нагревательный элемент и датчики влажности. Убедитесь в правильности подключения и отсутствии коротких замыканий.
Настройте терморегулятор на целевую температуру 37,5°C с допуском ±0,2°C. Контролируйте показания встроенного термометра и отдельного цифрового датчика температуры, установленного в разных точках камеры, чтобы проверить равномерность нагрева.
Включите вентилятор, обеспечивающий циркуляцию воздуха, и проверьте скорость его вращения – она должна составлять около 200-300 об/мин. Недостаточная вентиляция приводит к перегреву и локальным перепадам влажности, что негативно скажется на развитии эмбрионов.
Следующим шагом установите влажность на уровне 55–60%. Для этого заполните специальный поддон водой и проверьте показания гигрометра. При необходимости корректируйте влажность с помощью увлажнителя или регулируйте вентиляцию.
В течение тестового цикла записывайте данные температуры и влажности каждые 2 часа. Допускаемые колебания температуры не должны превышать ±0,3°C, влажности – ±5%. Любые отклонения требуют корректировки параметров или дополнительной изоляции холодильника.
После стабилизации условий проверьте работу механизма поворота яиц (если он установлен). Убедитесь, что движение происходит каждые 2 часа и угол поворота не менее 45°. Неправильный поворот приводит к слипанию зародышей с оболочкой.
Вопрос-ответ:
Как правильно подготовить старый холодильник для создания инкубатора?
Первым шагом необходимо полностью очистить холодильник от остатков продуктов и запахов. Затем удаляют все внутренние полки, если они мешают размещению яиц, и проводят тщательную дезинфекцию. Важно проверить герметичность дверцы и исправность электропроводки. После этого можно переходить к установке терморегулятора и системы увлажнения.
Какие материалы и инструменты понадобятся для сборки инкубатора из холодильника?
Для работы потребуются: терморегулятор с датчиком температуры, лампа накаливания или инфракрасная лампа для обогрева, поддон для воды для поддержания влажности, вентилятор для циркуляции воздуха, термометр и гигрометр, а также базовые инструменты — отвертка, нож, изолента и проводник. Все компоненты должны быть совместимы и обеспечивать стабильный микроклимат внутри камеры.
Каким образом обеспечивается равномерный прогрев внутри инкубатора из холодильника?
Равномерный прогрев достигается с помощью небольшого вентилятора, который распределяет теплый воздух по всей камере. Лампа обогрева устанавливается так, чтобы тепло не концентрировалось только в одной зоне. Терморегулятор контролирует температуру, включая и выключая нагрев при необходимости. Важно размещать датчик температуры в месте, где он будет точно отражать общие условия внутри инкубатора.
Как контролировать влажность воздуха внутри самодельного инкубатора?
Для поддержания нужного уровня влажности используют поддон с водой, который размещают внутри холодильника. Его площадь и объем регулируют по мере необходимости. Можно дополнительно применять гигрометр для измерения влажности. Если воздух слишком сухой, поддон увеличивают или добавляют влажные полотенца; при избыточной влажности — уменьшают количество воды и обеспечивают вентиляцию.
Какие ошибки чаще всего допускают при переделке холодильника в инкубатор и как их избежать?
Частой ошибкой считается недостаточный контроль температуры, из-за чего яйца могут перегреться или остынуть. Также нередко неправильно размещают датчики, что ведет к ложным показаниям. Еще одна ошибка — плохая вентиляция, из-за чего внутри скапливается углекислый газ и повышается влажность. Избежать проблем поможет тщательное тестирование системы перед закладкой яиц, а также регулярный мониторинг параметров.
