Что представляют собой магнитные линии магнитного поля тока

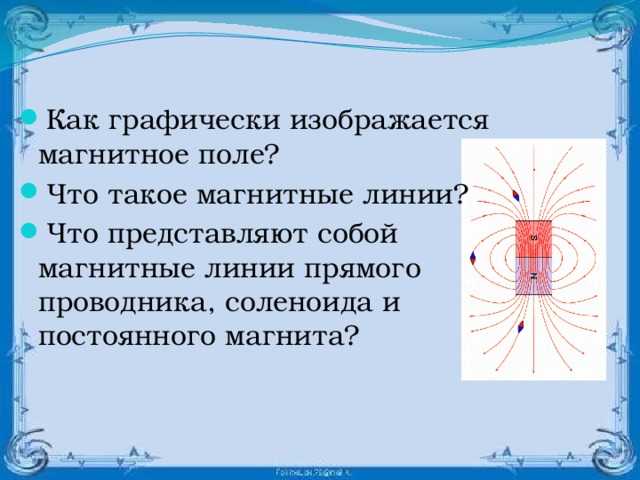

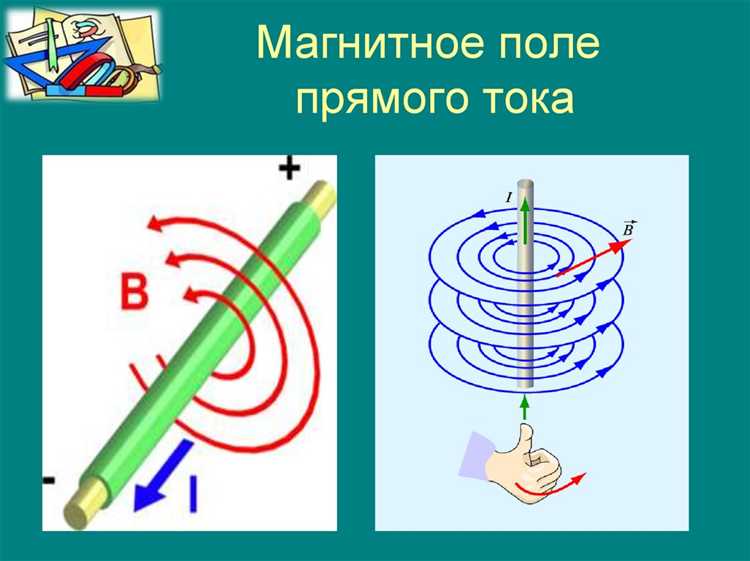

Магнитное поле, возникающее при прохождении электрического тока по проводнику, имеет четко выраженную пространственную структуру. Вокруг прямолинейного проводника линии магнитного поля замыкаются в концентрические окружности, лежащие в плоскостях, перпендикулярных оси проводника. Направление этих линий определяется правилом правой руки: если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, то согнутые пальцы покажут направление магнитных линий.

Интенсивность магнитного поля зависит от силы тока и расстояния от проводника. Математически это описывается законом Био – Савара – Лапласа и упрощённо выражается через B = μ₀I / (2πr), где B – магнитная индукция, I – сила тока, r – расстояние от проводника, μ₀ – магнитная постоянная. С увеличением расстояния плотность магнитных линий уменьшается, что указывает на снижение напряженности поля.

В опытах с железными опилками и компасами можно наблюдать фактическое распределение линий. Они формируют симметричную картину вокруг проводника, и любые искажения в расположении линий свидетельствуют о наличии внешнего магнитного поля или близко расположенных объектов, влияющих на форму поля.

Практическое значение структуры магнитного поля особенно важно при проектировании электрических цепей и устройств: от минимизации электромагнитных помех до расчета индуктивностей. Понимание поведения магнитных линий вокруг проводников лежит в основе работы трансформаторов, электродвигателей и катушек индуктивности.

Как меняется форма магнитных линий при изменении направления тока

Магнитные линии поля вокруг прямого проводника с током образуют концентрические окружности, плоскости которых перпендикулярны оси проводника. При изменении направления тока на противоположное форма этих линий не меняется – изменяется их направление. Вектор магнитной индукции B поворачивается на 180°, но геометрическая структура поля остаётся прежней.

Для определения направления магнитных линий используется правило правой руки: если обхватить проводник правой рукой так, чтобы большой палец указывал вдоль направления тока, то четыре согнутых пальца покажут направление магнитных линий. При реверсе тока большой палец будет направлен в противоположную сторону, и ориентация линий изменится соответственно.

Вокруг проводника с током, изогнутого в кольцо, магнитные линии внутри кольца при изменении направления тока замыкаются в противоположную сторону, образуя встречное поле. Это важно учитывать при проектировании катушек и соленоидов: изменение полярности питания инвертирует магнитное поле, но не меняет его симметрию.

Практически это используется в устройствах, где направление поля критично – например, в электромагнитных реле, трансформаторах, электродвигателях. Там учёт инверсии магнитного поля позволяет управлять положением якорей, изменять направление вращения и обеспечивать нужную фазировку в обмотках.

Что показывает опыт с компасом рядом с прямым проводником

Если разместить магнитный компас возле прямого проводника с током, стрелка отклоняется от направления на север. Это свидетельствует о наличии магнитного поля, создаваемого током. Направление отклонения зависит от направления тока: при его изменении стрелка поворачивается в противоположную сторону.

Максимальное отклонение наблюдается, когда компас располагается близко к проводнику и параллельно ему. При удалении от проводника магнитное воздействие ослабевает, и стрелка возвращается к прежнему положению. Это демонстрирует быстрое уменьшение индукции магнитного поля с расстоянием, приблизительно по закону обратно пропорциональной зависимости от расстояния.

Опыты показывают, что магнитное поле проводника замкнуто и имеет форму концентрических окружностей вокруг него. Стрелка компаса ориентируется по касательной к этим окружностям, что позволяет определить форму и направление линий магнитной индукции.

Для повышения точности наблюдений рекомендуется использовать тонкий прямолинейный провод, стабильный источник постоянного тока и устанавливать компас на немагнитной подложке. Это позволяет исключить посторонние магнитные влияния и получить четкое отклонение стрелки.

Почему магнитное поле вокруг провода имеет концентрическую структуру

При прохождении электрического тока по прямолинейному проводнику вокруг него возникает магнитное поле. Его линии имеют форму концентрических окружностей, лежащих в плоскостях, перпендикулярных оси провода. Это объясняется симметрией задачи: провод бесконечно длинный и ток в нём постоянный, поэтому магнитное поле не зависит от угла вокруг оси и зависит только от расстояния до провода.

Закон Био – Савара позволяет количественно описать это явление. Инфинизимальный вклад в магнитное поле в точке определяется направлением тока и расстоянием до этой точки. При интегрировании по всей длине проводника, компоненты поля, параллельные проводу, взаимно уничтожаются, а остаются только перпендикулярные, формирующие круговые линии.

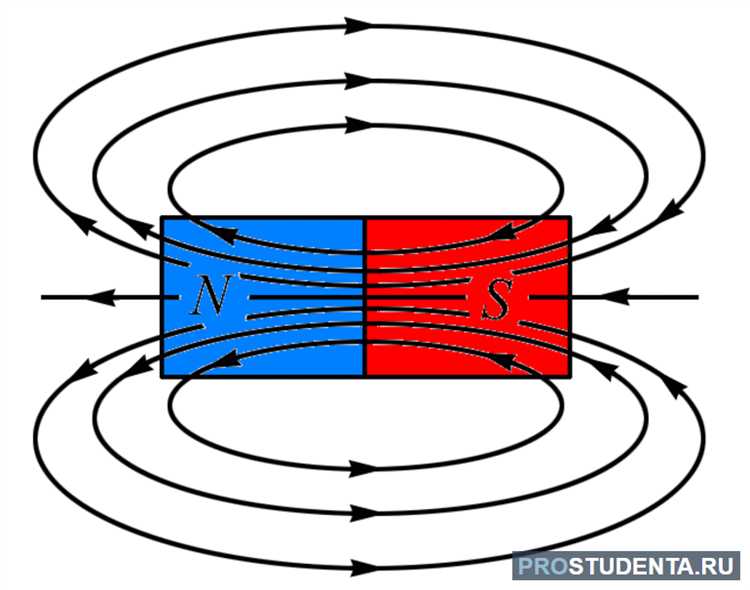

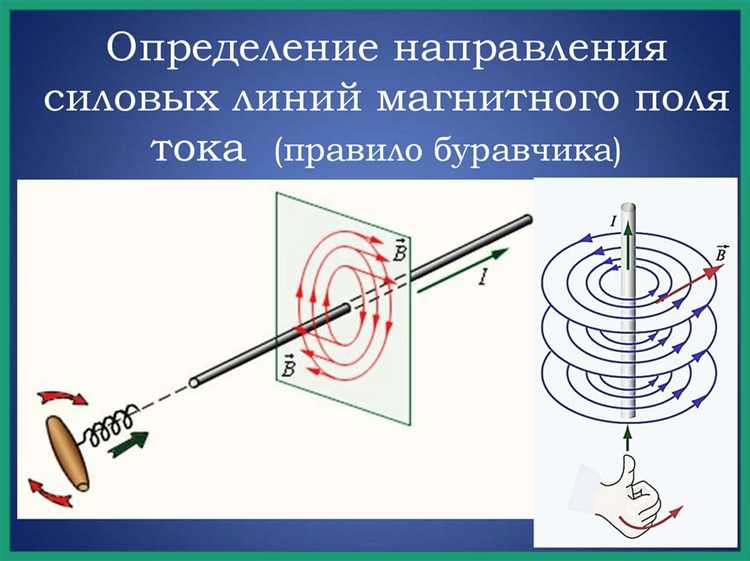

Направление этих линий определяется правилом правой руки: если большой палец указывает вдоль направления тока, то остальные пальцы обхватывают провод по направлению магнитных линий. Модуль магнитной индукции уменьшается обратно пропорционально расстоянию от провода: \( B = \frac{\mu_0 I}{2\pi r} \), где \( \mu_0 \) – магнитная постоянная, \( I \) – сила тока, \( r \) – расстояние от провода.

Концентрическая структура обусловлена радиальной симметрией поля: при любом повороте вокруг оси провода картина остаётся неизменной. Это подтверждается опытом Эрстеда, в котором магнитная стрелка, помещённая рядом с проводом, поворачивается и устанавливается касательно к окружности.

Как влияет расстояние от провода на плотность магнитных линий

Магнитные линии вокруг прямого проводника с током располагаются по концентрическим окружностям. Их плотность убывает по мере удаления от провода. Это связано с уменьшением магнитной индукции, определяемой по формуле:

• B = (μ₀·I)/(2·π·r),

где B – магнитная индукция, μ₀ – магнитная постоянная (4π·10⁻⁷ Тл·м/А), I – сила тока в амперах, r – расстояние от оси провода.

При увеличении расстояния от провода вдвое, значение индукции уменьшается также вдвое. Это означает, что плотность магнитных линий на этом участке пространства снижается, и линии становятся реже.

1. На расстоянии 1 см от провода с током 5 А магнитная индукция составляет приблизительно 10⁻⁵ Тл.
2. На 2 см – уже около 5·10⁻⁶ Тл.
3. На 5 см – падает до 2·10⁻⁶ Тл.

Для повышения плотности магнитных линий вблизи провода рекомендуется уменьшить расстояние до проводника или увеличить ток, соблюдая допустимую нагрузку цепи. В лабораторных условиях это позволяет точнее визуализировать линии при помощи железных опилок или магнитных датчиков.

Также важно учитывать, что плотность линий резко падает в зонах, удалённых более чем на 10 см от тонкого провода с током менее 1 А – в таких случаях фиксация магнитного поля требует чувствительных приборов.

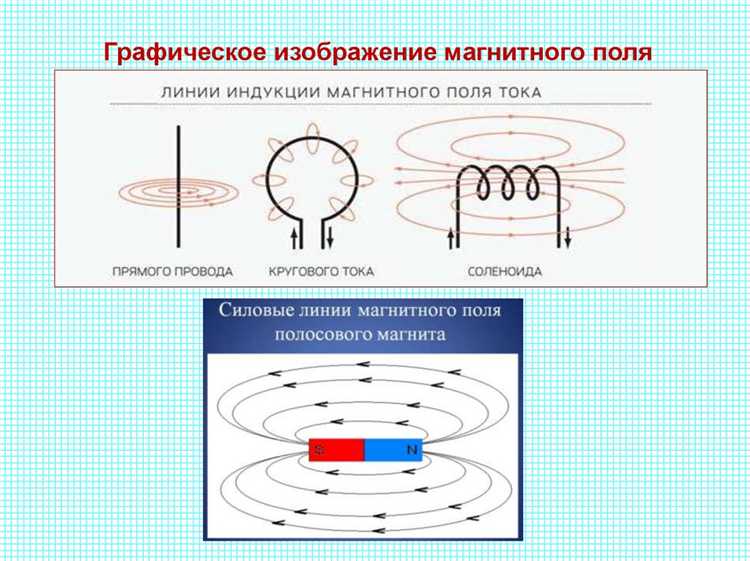

Что происходит с магнитными линиями при изгибе проводника

При изгибе проводника с током структура магнитного поля теряет симметрию, характерную для прямолинейного случая. В местах изгиба линии магнитной индукции смещаются в сторону меньшего радиуса кривизны, образуя более плотные участки поля. Это связано с тем, что ток, следуя по криволинейному пути, вызывает перераспределение вектора магнитной индукции по направлению и величине.

Если проводник согнут в дугу, то внутри дуги наблюдается уплотнение магнитных линий, а снаружи – их разрежение. Это приводит к неоднородности поля и появлению результирующего магнитного момента, направленного внутрь изгиба. Чем меньше радиус изгиба, тем выше плотность магнитных линий на внутренней стороне и тем значительнее магнитная напряжённость в этой зоне.

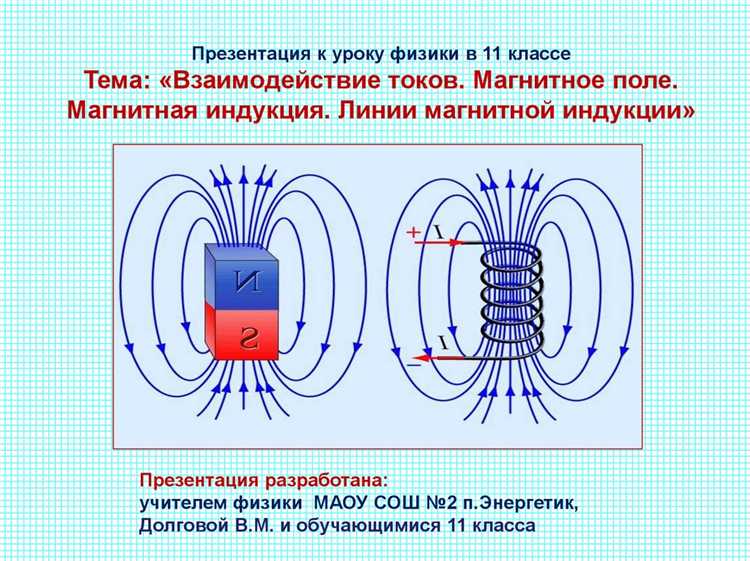

При формировании витков или спирали магнитные линии начинают замыкаться плотнее, ориентируясь вдоль оси намотки. Это используется в катушках и соленоидах для усиления магнитного поля. Важно учитывать, что на участках перехода от прямого к изогнутому проводнику могут возникать локальные неоднородности поля, что требует точного моделирования при проектировании электромагнитных устройств.

Для анализа таких изменений применяется закон Био – Савара, позволяющий численно рассчитать вектор магнитной индукции в произвольной точке пространства вокруг криволинейного проводника.

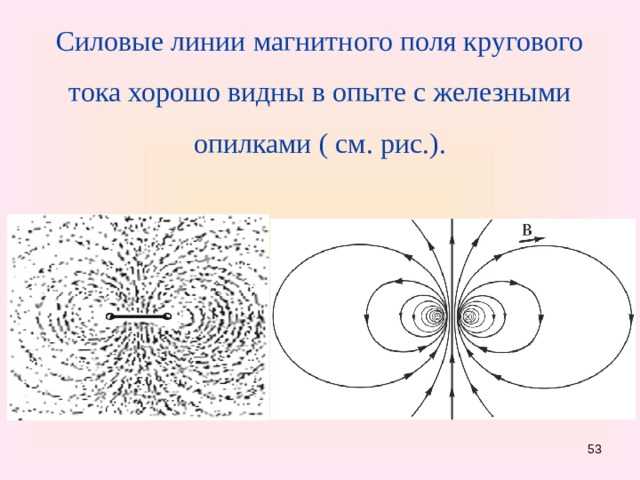

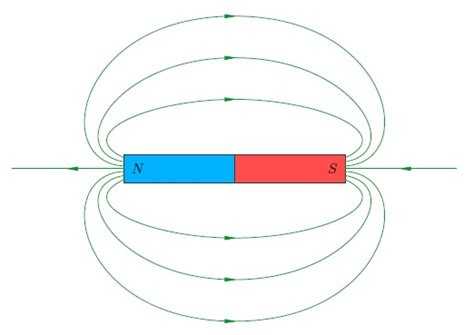

Как построить магнитные линии вблизи витка с током вручную

Для построения магнитных линий вокруг токового витка понадобится бумага, циркуль, линейка, карандаш и проволочный контур с током.

1. Определите центр витка – точку, через которую проходят все радиусы окружности.
2. Обозначьте направление тока по витку стрелкой.
3. Разметьте несколько точек по окружности витка, равномерно распределённых по периметру.
4. В каждой точке отметьте направление магнитного поля, используя правило правой руки: большой палец – направление тока, остальные пальцы показывают направление поля вокруг провода.
5. Проведите от каждой точки плавные линии, выходящие из витка и замыкающиеся с другой стороны, образуя замкнутые контуры.
6. Линии ближе к проводу располагаются гуще и плотнее, отражая большую интенсивность поля.
7. Для контроля используйте формулу магнитной индукции на оси витка: B = (μ₀ * I * R²) / (2(R² + x²)^(3/2)), где R – радиус витка, x – расстояние от центра вдоль оси, I – сила тока.
8. На оси витка линии магнитного поля идут от центра наружу с уменьшающейся плотностью.
9. Проверьте симметрию линий вокруг витка – поле должно быть одинаково распределено по обе стороны.

Чёткое соблюдение этих шагов позволяет вручную получить достоверное изображение магнитного поля, полезное для анализа и визуализации.

Вопрос-ответ:

Почему вокруг проводника с током образуются магнитные линии?

Магнитные линии появляются из-за движения электрических зарядов внутри проводника. Ток — это направленное движение электронов, и оно создает магнитное поле вокруг проводника. Это поле можно представить в виде линий, которые показывают направление и силу магнитного воздействия в разных точках пространства.

Как меняется форма магнитных линий при изменении силы тока в проводнике?

Когда сила тока увеличивается, магнитное поле становится сильнее, а линии поля располагаются плотнее друг к другу. Это означает, что вблизи проводника магнитное воздействие становится сильнее. Если ток уменьшается, линии становятся реже и магнитное поле слабее. При нулевом токе магнитных линий не возникает.

Можно ли визуально наблюдать магнитные линии вокруг проводника с током? Если да, то каким образом?

Прямо увидеть магнитные линии невозможно, но существует простой способ их показать. Для этого используют железные опилки, которые намагничиваются и располагаются вдоль магнитного поля. Если насыпать опилки на лист бумаги с проводником, по которому течет ток, опилки выстроятся вдоль магнитных линий, показывая их форму и направление.

Какое направление имеют магнитные линии вокруг прямого проводника с током и как это определить?

Направление магнитных линий вокруг проводника определяется правилом правой руки: если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, то остальные согнутые пальцы покажут направление магнитных линий. Они образуют концентрические окружности вокруг проводника, направленные либо по часовой стрелке, либо против, в зависимости от направления тока.
