Правило правой руки – практический инструмент для визуализации направлений физических векторов в электромагнетизме и механике. Оно применяется при определении направления вектора магнитной индукции, силы Лоренца, а также момента силы. Основное требование – правильная ориентация пальцев руки относительно известных векторов.
В электродинамике правило позволяет определить направление действия силы на движущийся заряд в магнитном поле. Если большой палец указывает в сторону скорости заряда, указательный – в сторону магнитного поля, то средний, перпендикулярный первым двум, покажет направление силы Лоренца. Это критично при анализе работы устройств вроде электродвигателей, МГД-генераторов и сенсоров Холла.
При изучении индукционного тока в проводнике, движущемся в магнитном поле, правило правой руки помогает определить направление индуцируемого тока. Большой палец указывает направление движения проводника, указательный – направление вектора магнитной индукции, а средний – направление тока.
В механике это правило используется для определения направления момента силы. Если пальцы правой руки закручиваются по направлению вращения, то большой палец указывает направление вектора момента. Это важно при расчётах в системах с вращением: от элементарного рычага до роторов и гироскопов.
Для уверенного применения правила необходимо чётко различать тип векторов: скорость, магнитную индукцию, силу и ток. Нарушение порядка приведёт к ошибкам в расчётах и неправильной интерпретации физических процессов.
Как определить направление магнитного поля вокруг проводника с током
Для точного определения направления магнитного поля, создаваемого прямолинейным проводником с током, используется правило правой руки. Это правило находит практическое применение в электротехнике и физике при анализе взаимодействий токов и магнитных полей.
- Расположи правую руку так, чтобы большой палец указывал в направлении электрического тока.
- Согни остальные пальцы. Их направление укажет направление линий магнитного поля, окружающего проводник.
Если проводник расположен вертикально и ток течёт вверх, линии магнитного поля будут замыкаться по часовой стрелке, если смотреть сверху. При токе вниз – против часовой стрелки.
Особенности:
- Магнитное поле образует замкнутые концентрические окружности вокруг проводника.
- Направление зависит только от направления тока, а не от материала проводника.
- Сила поля убывает с увеличением расстояния от проводника.
Правило применимо как к одиночным проводникам, так и к сложным конфигурациям – например, при анализе соленоидов и катушек, где каждый виток создаёт своё локальное поле.
Как найти направление силы Ампера на проводник в магнитном поле
Для определения направления силы Ампера применяют правило правой руки. Расположи правую руку так, чтобы:
1. Раскрытая ладонь была обращена по направлению действия силы (в будущее направление).
2. Пальцы указывали направление тока в проводнике (от плюса к минусу).
3. Вектор магнитного поля должен входить в ладонь, пересекая её поверхность перпендикулярно (как будто «влетает» в неё).
Тогда отогнутый на 90 градусов большой палец покажет направление силы Ампера, действующей на проводник с током.
Важно: если магнитное поле направлено под углом, следует использовать только перпендикулярную составляющую поля относительно проводника. При нулевом угле между током и магнитным полем сила Ампера равна нулю.
Для проводника, расположенного подвижно, это направление определит направление возможного механического движения.
Как установить направление индукционного тока по закону Ленца
Для определения направления индукционного тока в замкнутом контуре необходимо учесть изменение магнитного потока и реакцию системы на это изменение. Закон Ленца формулируется так: возникающий ток всегда направлен так, чтобы своим магнитным полем противодействовать изменению внешнего магнитного потока.
Сначала определяют, увеличивается или уменьшается магнитный поток через контур. Поток равен произведению магнитной индукции на площадь проекции контура и на косинус угла между вектором индукции и нормалью к поверхности. Если поток растёт, ток будет создавать магнитное поле, противоположное внешнему. Если убывает – направлен на поддержание начального поля.
Далее, направление тока определяют по правилу правой руки. Для этого располагают правую руку так, чтобы отставленный большой палец указывал направление магнитного поля, создаваемого предполагаемым током (против изменения внешнего поля), а согнутые пальцы покажут направление самого индукционного тока в проводнике.
Например, если магнит усиливается и направлен к наблюдателю, ток будет создавать поле от наблюдателя, а его направление в контуре будет по часовой стрелке при взгляде со стороны приближающегося поля. Если магнит удаляется, ток создаёт поле в том же направлении, что и магнит, и его направление будет против часовой стрелки.
Важно анализировать не только изменение поля, но и его ориентацию относительно проводника. При движении магнита или проводника следует учитывать, какая часть контура охватывает изменяющееся поле, поскольку именно в ней возникает ток.
Как определить направление вращения катушки в электродвигателе
Для определения направления вращения катушки применяется правило правой руки. Расположите правую руку так, чтобы большой палец указывал в сторону движения тока по проводнику, а согнутые пальцы – в направлении линий магнитного поля (от северного полюса к южному). Тогда сила, действующая на проводник, а следовательно, и направление вращения, будет направлена перпендикулярно ладони.
Если катушка находится в магнитном поле и по ней течёт ток, то на её стороны, перпендикулярные полюсам, будут действовать силы по закону Ампера. Эти силы создают вращающий момент. Чтобы определить, в какую сторону вращается катушка, необходимо отдельно применить правило правой руки к каждой активной стороне рамки и учесть направление сил: одна сторона поднимается, другая опускается. Вектор вращения катушки определяется направлением возникающего момента.
При замене полярности питания или изменении направления магнитного поля направление вращения меняется на противоположное. Поэтому важно учитывать ориентацию как токов в катушке, так и положения полюсов. Для постоянного тока достаточно изменить подключение проводов. Для переменного – используют специальные схемы коммутации обмоток, например, в трёхфазных двигателях.

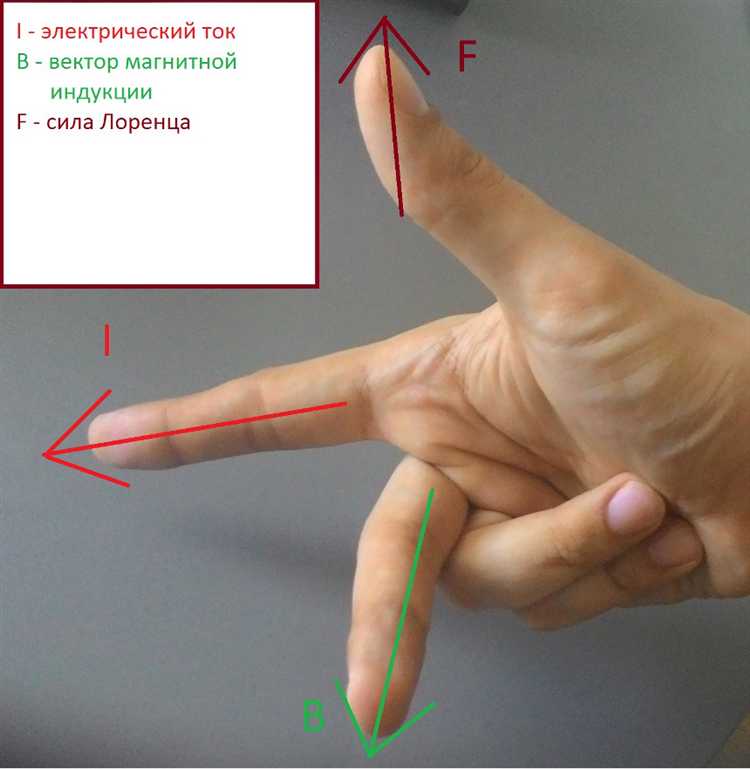

Как применить правило правой руки для зарядов, движущихся в магнитном поле
Чтобы определить направление силы Лоренца, действующей на движущийся заряд в магнитном поле, необходимо правильно использовать правило правой руки. Это правило применимо только к положительным зарядам. Для отрицательных частиц, например, электронов, результат следует инвертировать.
Алгоритм применения:
| 1 | Вытяните правую руку так, чтобы пальцы указывали по направлению скорости заряда v. |
| 2 | Поверните кисть, чтобы поле B входило в ладонь – линии поля пересекают её под прямым углом. |
| 3 | Большой палец, отставленный под прямым углом к пальцам, укажет направление силы Лоренца F, действующей на положительный заряд. |
Если частица имеет отрицательный заряд, направление силы будет противоположным направлению большого пальца. При изменении одного из параметров – скорости, направления поля или знака заряда – меняется и ориентация силы.
Пример: протон движется горизонтально на север, а магнитное поле направлено вертикально вниз. Пальцы направлены на север, поле входит в ладонь сверху, большой палец показывает на запад – туда направлена сила. Для электрона – на восток.
Как использовать правило правой руки в задачах на электромагнитную индукцию
При решении задач на электромагнитную индукцию правило правой руки применяется для определения направления индукционного тока в замкнутом проводящем контуре. Расположите ладонь правой руки так, чтобы большой палец указывал в сторону движения проводника в магнитном поле, а четыре пальца – вдоль вектора магнитной индукции (от севера к югу).
В результате вектор тока будет направлен перпендикулярно ладони – из ладони наружу. Это направление соответствует движению положительных зарядов, то есть направлению условного тока. При использовании этого метода важно точно учитывать ориентацию поля и направление движения проводника, особенно в системах с переменным полем или сложной геометрией.
Если контур неподвижен, но магнитное поле изменяется со временем, применяют правило Ленца совместно с правилом правой руки. В этом случае определяют направление индукционного тока, которое противодействует изменению магнитного потока, а затем используют правило правой руки, чтобы установить соответствующее направление движения электронов.
Для контура, расположенного в плоскости, ориентированной перпендикулярно полю, определите, увеличивается или уменьшается магнитный поток. Если поток возрастает, ток будет направлен так, чтобы создавать собственное магнитное поле противоположной ориентации. После этого используйте правило правой руки: обхватите контур пальцами в направлении предполагаемого тока, тогда большой палец покажет направление индуцированного магнитного поля.
Всегда анализируйте: что именно изменяется – поле, площадь контура или ориентация. Только после этого применяйте правило правой руки. В задачах с подвижными проводниками – это основной инструмент для нахождения направления тока.
Вопрос-ответ:
Для чего вообще нужно правило правой руки в физике?
Правило правой руки помогает определить направление векторных величин в задачах, связанных с электричеством и магнитизмом. Чаще всего его используют для нахождения направления индукционного тока или силы Лоренца. Например, если проводник движется в магнитном поле, с его помощью можно понять, в каком направлении возникнет ток.
Как с помощью правила правой руки определить направление силы Лоренца?
Сила Лоренца действует на заряженную частицу, которая движется в магнитном поле. Чтобы определить её направление, нужно расположить правую руку так, чтобы четыре вытянутых пальца указывали по направлению скорости частицы, а линии магнитного поля входили в ладонь. Тогда большой палец, отогнутый под прямым углом, покажет направление силы Лоренца для положительного заряда. Если заряд отрицательный, направление будет противоположным.
Есть ли разница в применении правила правой руки для токов и для движения заряда?
Да, разница есть. При работе с током и магнитным полем чаще всего рассматривают движение положительного заряда, даже если в проводнике движутся электроны (отрицательные частицы). Поэтому при использовании правила правой руки всегда предполагается, что ток течёт от плюса к минусу. Если нужно учесть именно движение отрицательного заряда, направление, полученное с помощью правила, будет противоположным.
Можно ли использовать правило правой руки для нахождения направления магнитного поля?
Да, это одна из распространённых задач. Например, если ток течёт по прямому проводнику, то, обхватив его правой рукой так, чтобы большой палец указывал по направлению тока, остальные пальцы покажут, как закручиваются линии магнитного поля вокруг провода. То же правило работает и для витков катушки.
Почему правило именно «правой» руки, а не левой?
Дело в векторных произведениях и принятой системе координат. В физике, в частности в электродинамике, используется правосторонняя система координат. В ней направление векторного произведения определяется по правой руке. Если использовать левую, направление будет искажено. Поэтому все правила такого рода, включая правило Буравчика и правило правой руки, требуют именно правую руку.
