Стандартный кулер от компьютера – компактное и энергоэффективное устройство, рассчитанное на продолжительную работу. При напряжении 12 В и токе до 0.3 А он потребляет менее 4 Вт, что позволяет использовать его в автономных проектах с питанием от аккумулятора или USB. Эти характеристики делают его отличной основой для самодельных решений в быту и хобби.
Охлаждение маршрутизатора или приставки: многие бытовые электронные устройства страдают от перегрева. Кулер легко адаптировать, подключив к USB-разъёму самого устройства или к внешнему источнику. Установка требует только фиксации вентилятора в нужной позиции и минимальной пайки или применения USB-штекера.
Мини-вытяжка для пайки: в условиях ограниченного пространства кулер можно использовать вместе с угольным фильтром для создания портативной вытяжки. Эффективность фильтрации повышается при использовании корпуса от старого блока питания, который можно модифицировать под размещение кулера и фильтра.
Автоматизация проветривания: при подключении кулера к датчику температуры или влажности можно создать систему автоматического проветривания террариума, теплицы или шкафа для рассады. Использование Arduino или готового термореле позволяет точно регулировать включение по заданным параметрам.
Самодельный очиститель воздуха: пара кулеров и фильтрующий материал (например, HEPA или синтепон) дают возможность собрать бюджетный очиститель воздуха для рабочего стола. Компактность конструкции позволяет использовать его даже в автомобиле, подключив к прикуривателю через адаптер.

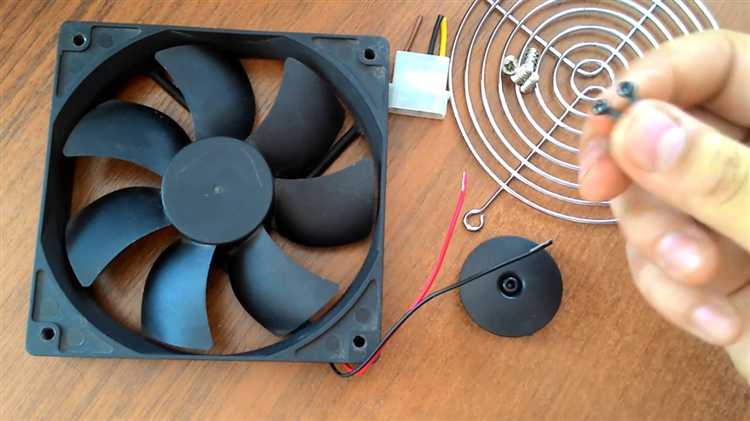

Создание мини-вентилятора для рабочего стола на базе кулера
Для сборки мини-вентилятора понадобится стандартный кулер от ПК на 12 В, блок питания (например, адаптер от роутера с соответствующим выходом), выключатель, термоусадочная трубка и немного провода.
Сначала обрежьте разъём кулера, оставив 5–7 см провода. Зачистите концы, определите полярность: красный – плюс, чёрный – минус. Подключите их к блоку питания, соблюдая соответствие полюсов. При необходимости используйте мультиметр для проверки напряжения. Чтобы обеспечить безопасность и долговечность, соединения изолируйте термоусадкой или надёжной изолентой.
В разрыв одного из проводов установите выключатель, чтобы управлять вентилятором без отключения питания. Зафиксируйте выключатель на подставке или корпусе, чтобы избежать разрыва соединений при эксплуатации.
В качестве корпуса используйте ненужный пластиковый контейнер или крепёжный уголок из металла. Кулер закрепите на подставке при помощи болтов или стяжек. Обязательно проверьте, чтобы лопасти не задевали края корпуса. Расположите вентилятор под углом 30–45 градусов для направленного потока воздуха.
Готовый мини-вентилятор потребляет в среднем 1,2–1,8 Вт, не создаёт шума и легко модернизируется, например, установкой резистора для регулировки скорости вращения.
Переделка кулера в вытяжку для паяльных работ
Для создания компактной вытяжки потребуется кулер от ПК диаметром от 80 до 120 мм, блок питания 12 В, пластиковая труба (например, от сантехнической системы) диаметром, соответствующим кулеру, и активированный уголь для фильтрации. Оптимально использовать вентиляторы с высоким статическим давлением – они лучше справляются с сопротивлением фильтра.
Сначала удалите лопасти от кулера, если они мешают установке фильтра, но чаще их сохраняют. Закрепите кулер на одном конце трубы, используя термоклей или пластиковые стяжки. Важно обеспечить герметичность стыка, чтобы воздух не выходил в обход фильтра. Второй конец трубы оборудуется фильтрующим элементом. Простейший вариант – слой синтепона, пропитанный активированным углём, закреплённый с помощью металлической сетки или пластиковой рамки.
Для питания удобно использовать блок от старого роутера или ноутбука с подходящими параметрами. При использовании USB-вентилятора можно обойтись без внешнего БП, но производительность будет ограничена. Обязательно соблюдайте полярность подключения, чтобы не вывести вентилятор из строя. Для надёжности можно установить тумблер в разрыв цепи питания.
Разместите вытяжку на рабочем месте так, чтобы поток воздуха шёл прямо от зоны пайки. Расстояние от жала паяльника до всасывающей поверхности – 10–15 см. Эффективность вытяжки зависит от плотности фильтра, герметичности корпуса и мощности вентилятора. Регулярно заменяйте фильтрующий материал при снижении тяги или появлении запаха.

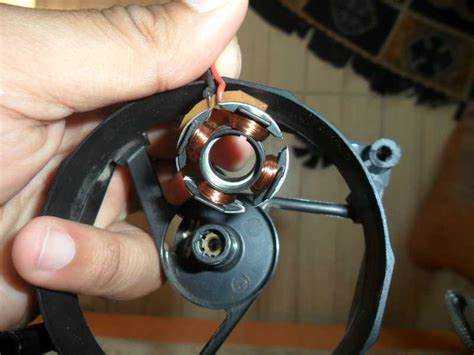

Изготовление охладителя для маршрутизатора или модема
Для создания эффективного охладителя потребуется кулер от ПК (обычно 80 или 92 мм), USB-кабель с отрезанным концом, термоусадка или изолента и небольшие пластиковые стойки или рамка из жесткой проволоки.
Определите зону перегрева на корпусе устройства. Обычно перегреваются верхняя часть и область рядом с сетевыми портами. Разместите кулер так, чтобы он создавал направленный поток воздуха вдоль вентиляционных отверстий. Важно: не закрывайте щели корпуса полностью, чтобы не нарушить естественную циркуляцию.
Питание удобно организовать через USB-порт. Красный провод USB соедините с красным кулера, чёрный – с чёрным. Другие два провода USB можно не использовать. Места соединений заизолируйте. Напряжения 5 В достаточно для стабильной работы кулера, особенно если он рассчитан на 12 В – в этом случае он будет работать тише и дольше.
Для крепления используйте пластиковые хомуты, двусторонний скотч на вспененной основе или самодельную подставку. Кулер можно расположить горизонтально сверху либо вертикально сбоку устройства. Избегайте установки вплотную к корпусу, оставляя 5–10 мм для забора воздуха.
Эффективность можно повысить, направив поток на радиаторы внутри корпуса, если они видны через решетку. Важно регулярно очищать кулер от пыли, особенно если устройство работает круглосуточно. Падение температуры на 5–10 °C способно значительно продлить срок службы маршрутизатора или модема.

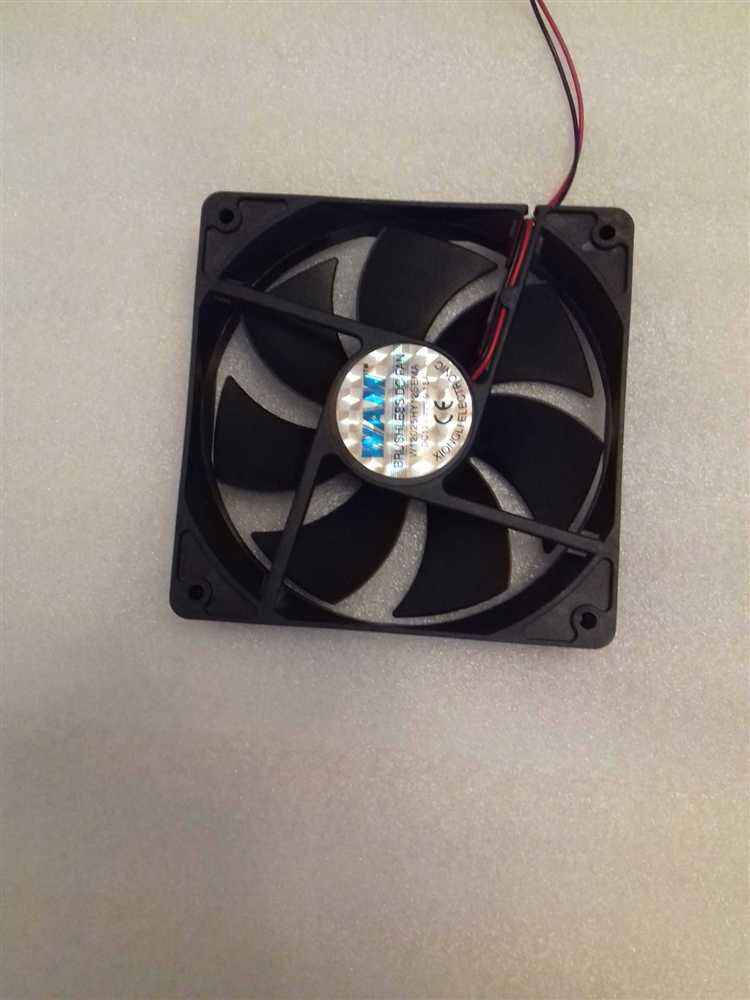

Организация системы охлаждения в шкафу с техникой
Перегрев в закрытых пространствах с электроникой – частая проблема. Использование кулера от ПК позволяет создать эффективную вентиляцию в бытовом шкафу с техникой. Важно учитывать расположение устройств, направление потока воздуха и питание вентилятора.
- Установите кулер на задней стенке шкафа в верхней части – для вытяжки горячего воздуха. Диаметр 120 мм – оптимален для бытовых задач, уровень шума до 25 дБ.
- Снизу шкафа сделайте приточные отверстия диаметром 50–70 мм. Обеспечьте естественную тягу: приток снизу, вытяжка сверху.
- Используйте адаптер питания 12В (например, от старого роутера) с током не менее 0.5А. Подключение через понижающий модуль (если шумно) снизит обороты и шум.
- Разместите технику с максимальным теплоотводом ближе к зоне вытяжки. Не размещайте устройства вплотную друг к другу – оставьте 3–5 см между ними.
- Для автоматизации используйте термореле с датчиком (например, W1209). Настройка на 35–40 °C обеспечит включение вентиляции только при нагреве.
- Все соединения изолируйте термоусадкой или изолентой. Закрепите кулер винтами или через монтажную решетку для надежности.
Такая система продлевает срок службы техники, снижает риск перегрева и не требует значительных затрат.

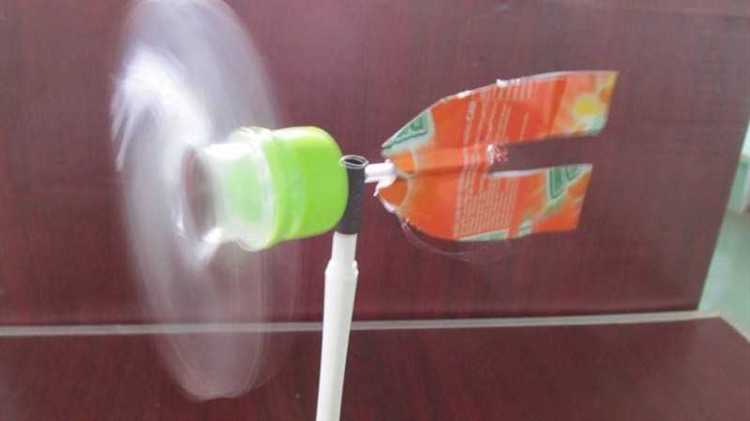

Сборка портативного кондиционера с использованием кулера и батареи
Необходимые компоненты: кулер от ПК (12 В, диаметром от 80 до 120 мм), аккумулятор Li-ion 18650 (3.7 В) с повышающим преобразователем до 12 В, контейнер для льда или охлаждающей жидкости, пластиковый корпус (например, от пищевого контейнера), выключатель, провода, паяльник, термоклей.
Пошаговая сборка:
1. Подготовка питания: соедините аккумулятор с повышающим модулем (MT3608 или аналогичный) и выставьте выходное напряжение на 12 В. Обязательно проверьте напряжение мультиметром перед подключением кулера.
2. Монтаж кулера: вырежьте отверстие в стенке пластикового контейнера по диаметру вентилятора. Установите кулер снаружи, чтобы он втягивал воздух внутрь. Закрепите термоклеем или болтами с гайками.
3. Охлаждающий блок: внутрь контейнера поместите герметичный резервуар с замороженной водой или гелевыми аккумуляторами холода. Важно не допускать попадания влаги на кулер и электронику.
4. Вентиляция: с противоположной стороны корпуса сделайте решетку или несколько отверстий для выхода охлажденного воздуха. Это обеспечит циркуляцию и повысит эффективность охлаждения.
5. Электросхема: подключите кулер к выходу повышающего модуля через выключатель. Закрепите батарею внутри корпуса, соблюдая теплоизоляцию. Провода аккуратно уложите, избегая натяжения и короткого замыкания.
Рекомендации по использованию: заряжайте батарею только через контроллер защиты. Один аккумулятор 18650 ёмкостью 2500 мА·ч обеспечит около 1.5–2 часов работы кулера. Для увеличения времени автономной работы используйте два или три аккумулятора последовательно с балансировкой заряда.
Итог: самодельный портативный кондиционер эффективно снижает температуру воздуха на 5–8 °C при компактных размерах. Подходит для локального охлаждения рабочего места, палатки или автомобиля.
Использование кулера для охлаждения аккумуляторов при зарядке
При зарядке литий-ионных или литий-полимерных аккумуляторов температура часто повышается до 40–50 °C, что сокращает срок службы и повышает риск перегрева. Установка кулера с низким уровнем шума, например, 80 мм с производительностью около 30–40 куб.м/ч, позволяет снизить температуру корпуса аккумулятора на 8–12 °C за 15–20 минут активного охлаждения.
Для эффективного отвода тепла вентилятор размещают так, чтобы поток воздуха направлялся непосредственно на аккумулятор или батарейный отсек. Важно обеспечить плотное крепление кулера, чтобы избежать вибраций и улучшить контакт воздушного потока с поверхностью батареи.
Рекомендуется подключать кулер через контроллер температуры с порогом включения около 35 °C, чтобы избежать лишнего энергопотребления и продлить ресурс самого вентилятора. Для питания кулера удобно использовать отдельный USB-адаптер или встроенный источник с выходом 5 В.
В условиях повышенной влажности желательно выбирать модели кулеров с защитой от пыли (IP5X и выше) и устанавливать фильтры, чтобы предотвратить загрязнение аккумуляторов и электроники. При длительной зарядке кулер может работать непрерывно, поэтому выбор модели с подшипниками скольжения или гидродинамическими существенно увеличит срок службы устройства.
Использование кулера особенно актуально при быстрой зарядке с током выше 2 А, когда тепловыделение максимальное. Регулярное применение охлаждения позволяет избежать перегрева, поддерживая оптимальный температурный режим и сохраняя аккумуляторы в стабильном состоянии.

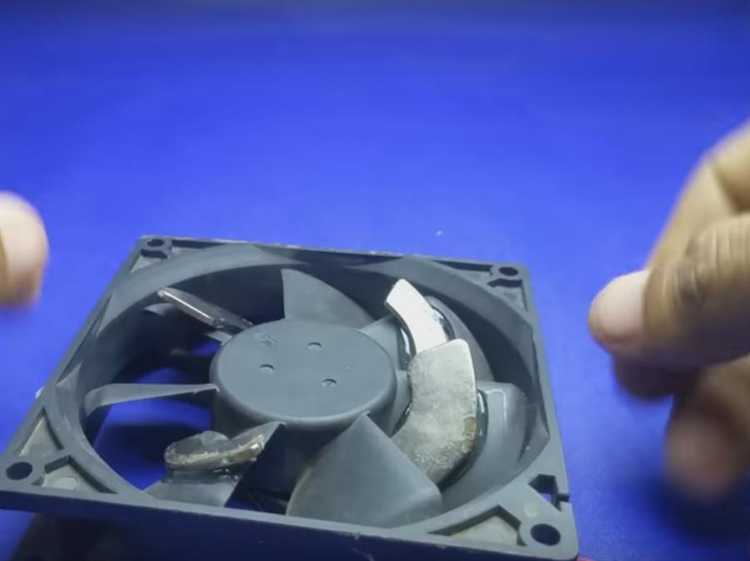

Монтирование кулера в корпус 3D-принтера для стабильной температуры
Оптимальная температура внутри корпуса 3D-принтера критична для качества печати и долговечности компонентов. Для эффективного охлаждения рекомендуется использовать кулер от ПК с диаметром 80–120 мм и рабочим напряжением 12 В.
Выбор места установки: кулер устанавливается напротив зоны нагрева (экструдер или нагревательный стол), чтобы обеспечить постоянный поток воздуха. Наиболее эффективна установка в верхней части корпуса для удаления горячего воздуха и в нижней части – для подачи холодного.
Крепление: корпус кулера лучше закрепить с помощью винтов или пластиковых держателей, исключающих вибрации. При отсутствии штатных крепежей можно изготовить адаптер из ПВХ или напечатать на том же 3D-принтере, используя прочный ABS или PETG.
Подключение: питание кулера подключается напрямую к источнику 12 В принтера с обязательным использованием плавкого предохранителя на 1-2 А для защиты схемы. Рекомендуется дополнительно установить переключатель или термодатчик, который активирует кулер при достижении температуры свыше 40 °C.
Поток воздуха направляют так, чтобы он не создавал сквозняков возле печатающей головки, что может вызвать деформации детали. Для равномерного распределения воздуха можно использовать простую решётку-распылитель из тонкого пластика.
Регулярная очистка кулера от пыли и проверка креплений продлит срок службы системы охлаждения и обеспечит стабильный температурный режим в корпусе.
Вопрос-ответ:
Какие необычные варианты использования кулера от ПК можно реализовать самостоятельно?
Кулер от компьютера можно применить в самых разных целях. Например, его можно использовать для создания мини-вентилятора для проветривания небольшого пространства, охлаждения электронных устройств, изготовления сушилки для обуви или для домашней установки приточного воздуха в небольшом шкафу. Главное — правильно подобрать питание и корпус для кулера, чтобы обеспечить безопасность и удобство.
Как обеспечить безопасное подключение кулера от ПК к источнику питания вне компьютера?
Для питания кулера можно использовать адаптер с выходным напряжением 12 В, так как большинство ПК-кулеров рассчитаны именно на это. Важно проверить полярность проводов и использовать предохранитель для защиты от короткого замыкания. Можно подключить кулер через выключатель, чтобы контролировать работу устройства. Также рекомендуется тщательно изолировать все соединения, чтобы избежать замыканий и возможных повреждений.
Можно ли применить кулер от ПК для создания устройства охлаждения комнатных растений?
Да, кулер от ПК можно использовать для улучшения циркуляции воздуха вокруг растений, что помогает предотвратить застой воздуха и излишнюю влажность. Для этого кулер устанавливают рядом с растениями так, чтобы поток воздуха не был слишком сильным, иначе это может навредить листьям. Важно выбирать кулеры с низкой скоростью вращения, чтобы не пересушить почву.
Как сделать сушилку для обуви с помощью кулера от компьютера?
Для создания сушилки достаточно закрепить кулер внутри коробки или контейнера, куда помещается обувь. Поток воздуха будет способствовать быстрому высыханию, уменьшая риск появления неприятного запаха и плесени. Можно подключить кулер к питанию через USB-адаптер или аккумулятор. При этом нужно проследить, чтобы поток воздуха проходил непосредственно через обувь, а не просто выходил наружу.
Какие сложности могут возникнуть при использовании кулера от ПК вне его привычной среды?
Основные трудности связаны с выбором подходящего источника питания и обеспечением надежного крепления кулера в новом устройстве. Иногда может потребоваться доработка корпуса, чтобы избежать попадания пыли или влаги на лопасти вентилятора. Также важно следить за уровнем шума, так как некоторые модели кулеров могут работать достаточно громко вне корпуса ПК. Наконец, стоит учитывать срок службы подшипников при использовании кулера в нестандартных условиях.
