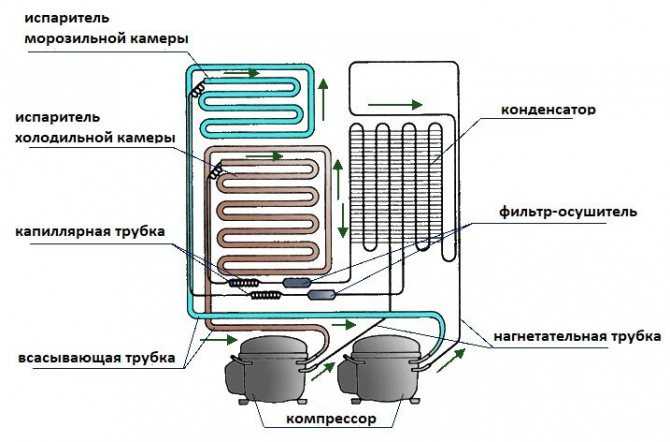

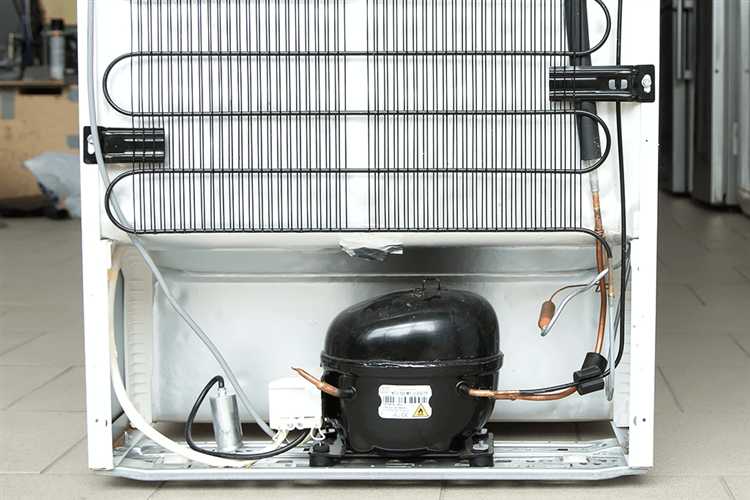

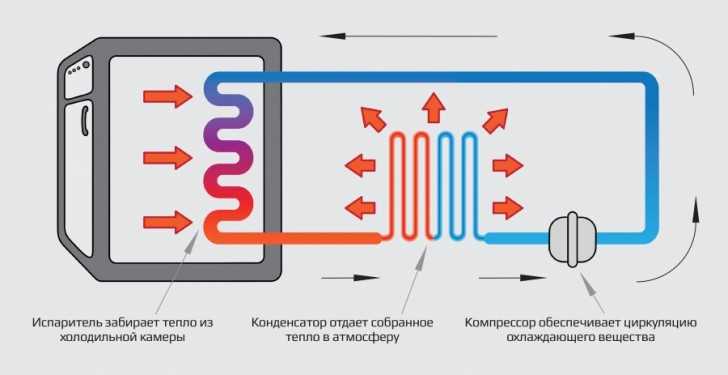

Компрессор – это центральный узел холодильной системы, отвечающий за циркуляцию хладагента. Его основная функция заключается в сжатии газа и перекачке его по замкнутому контуру. В большинстве бытовых холодильников используется герметичный (герметизированный) поршневой компрессор, где мотор и механизм сжатия объединены в одном корпусе, заполненном маслом и герметично запаянном для предотвращения утечки хладагента.
Внутри компрессора размещён электродвигатель, напрямую соединённый с кривошипно-шатунным механизмом. При вращении вала поршень перемещается внутри цилиндра, создавая циклы сжатия и всасывания. Работа двигателя запускается с помощью пускового реле и термозащиты, которые контролируют нагрев обмоток и отключают питание при перегрузке.
Важным элементом является всасывающий и нагнетающий клапаны, обеспечивающие направление потока хладагента. Через всасывающий клапан газ поступает в цилиндр с низким давлением, а после сжатия через нагнетающий клапан направляется в конденсатор. Конструкция клапанов должна обеспечивать минимальные потери давления и высокую герметичность при закрытии.
Для снижения вибраций корпус компрессора устанавливается на резиновые демпферы. Также внутренняя система маслораспределения обеспечивает постоянную смазку трущихся частей. Использование синтетического масла совместимого с конкретным типом хладагента (например, R134a или R600a) критически важно для долговечной работы агрегата.
Компрессор не может работать без герметичности всей холодильной системы. Даже минимальная утечка приводит к снижению давления и, как следствие, к нарушению охлаждения. При диагностике неисправностей особое внимание уделяется звукам при запуске, вибрациям и температуре корпуса – все это указывает на состояние внутренних компонентов компрессора.

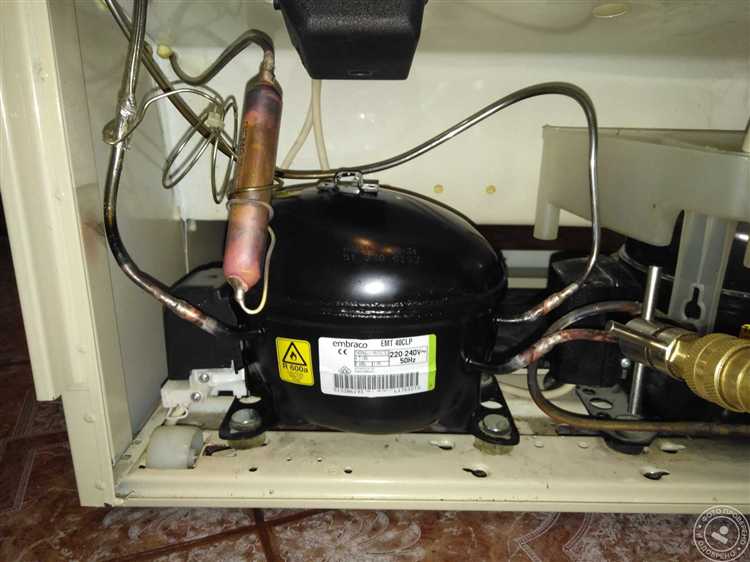

Принцип работы поршневого компрессора в холодильнике
Рабочий цикл начинается с открытия впускного клапана. Поршень движется вниз, создавая разрежение в цилиндре. Жидкий хладагент, превратившийся в пар после испарителя, засасывается в камеру. Когда поршень достигает нижней мёртвой точки, впускной клапан закрывается.
Далее электродвигатель приводит поршень в движение вверх. Объём камеры уменьшается, давление пара возрастает. При достижении определённого уровня давления открывается выпускной клапан, и перегретый хладагент поступает в конденсатор.

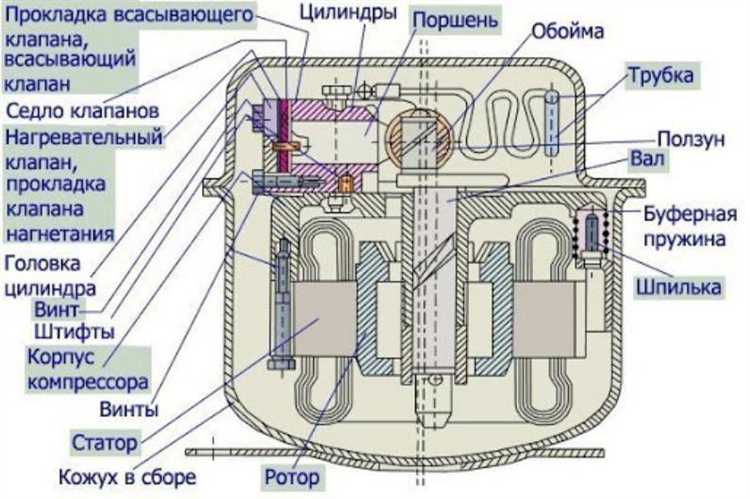

Основные элементы: цилиндр, поршень, шатун, коленвал, впускной и выпускной клапаны, электродвигатель. Все части заключены в герметичный корпус, предотвращающий утечку хладагента и проникновение воздуха.
Особенности: Поршневые компрессоры имеют высокую степень сжатия, работают при переменных нагрузках и обеспечивают стабильную производительность при температуре испарения от -30 °C до 0 °C. Их ресурс зависит от качества смазки, герметичности клапанов и точности сборки.
Для надёжной работы требуется регулярная очистка фильтра всасывающей линии и контроль уровня масла в картере. Нарушение теплоотвода или гидроудары способны повредить клапанный механизм и поршневую группу.
Назначение и конструкция электродвигателя компрессора
Электродвигатель в составе компрессора холодильника преобразует электрическую энергию в механическое вращательное движение, необходимое для привода кривошипно-шатунного или винтового механизма, сжимающего хладагент. Наиболее часто применяется асинхронный однофазный двигатель с короткозамкнутым ротором, благодаря его простоте, надёжности и низкой себестоимости.
Статор электродвигателя состоит из сердечника из электротехнической стали с пазами для укладки двух обмоток – рабочей и пусковой. Пусковая обмотка включается через пусковое реле и отключается при выходе двигателя на номинальные обороты. Для запуска также используется пусковой конденсатор, обеспечивающий фазовый сдвиг и создающий необходимый пусковой момент.
Ротор выполнен в виде алюминиевого или медного «беличьего колеса», отлитого внутри стального сердечника. Он закреплён на одном валу с поршнем или винтовым элементом, передающим усилие непосредственно на сжимаемый хладагент. Вал установлен на подшипниках скольжения или качения, смазываемых маслом из системы циркуляции компрессора.
Корпус электродвигателя герметично заключён внутри кожуха компрессора, залитого маслом, что предотвращает контакт обмоток с влагой и обеспечивает постоянное охлаждение. Обмотки изолированы термостойким лаком, рассчитанным на рабочие температуры до 130 °C. Для защиты от перегрузки используется тепловое реле, встроенное в обмотку или корпус двигателя.
При замене электродвигателя необходимо учитывать его пусковой ток, номинальную мощность, число оборотов и направление вращения. Несоответствие этих параметров может привести к нестабильной работе компрессора и перегреву.
Роль и устройство пускозащитного реле
Пускозащитное реле управляет включением пусковой обмотки компрессора и защищает его от перегрева. Оно обеспечивает кратковременное подключение пусковой обмотки к сети при запуске двигателя, а затем отключает её после выхода на рабочие обороты. Без этого устройства компрессор не сможет преодолеть инерцию при старте, что приведёт к перегреву и выходу из строя.
Конструкция реле включает тепловой элемент, контактную группу и пусковой механизм. Современные модели чаще всего выполнены в виде биметаллического реле с токовой катушкой. При подаче напряжения катушка притягивает контакт, замыкая цепь пусковой обмотки. По мере нагрева биметаллической пластины или снижения тока, контакт размыкается.
Некоторые реле имеют встроенный термозащитный элемент – тепловой расцепитель, который отключает компрессор при перегреве. Это предотвращает термическое разрушение изоляции и снижает риск воспламенения.
Реле должно быть установлено с плотным контактом к корпусу компрессора. Нарушения в креплении или загрязнение контактной группы вызывают перегрев и срабатывание защиты даже при нормальной нагрузке. При диагностике рекомендуется проверять сопротивление контактов, целостность биметаллической пластины и отсутствие следов подгорания.
Материалы и конструкция цилиндра и поршня
Цилиндр и поршень – ключевые узлы компрессора, определяющие его долговечность, герметичность и эффективность. От выбора материалов и точности обработки зависит степень износа, теплопередача и устойчивость к фрикционным нагрузкам.
- Цилиндры чаще всего изготавливаются из серого чугуна с перлитной структурой (марки СЧ20–СЧ25) или легированных алюминиевых сплавов с высоким содержанием кремния. Первый вариант обеспечивает высокую износостойкость, второй – лучшее охлаждение и меньшую массу.
- Для повышения твердости внутренней поверхности цилиндра применяется гильзование или никелевое, хромовое гальваническое покрытие, устойчивое к задиру.
- Поршни изготавливаются из алюминия с добавками меди и магния (например, сплавы АК4-1, АК6) – это снижает массу и тепловое расширение. В ряде моделей используются стальные вставки в зонах крепления поршневого пальца для повышения прочности.
- На наружной поверхности поршня предусмотрены проточки для компрессионных и маслосъемных колец. Кольца выполняются из легированного чугуна с молибденовым или хромированным покрытием для уменьшения трения.
- Поршневая конструкция должна обеспечивать минимальный зазор между поршнем и цилиндром – не более 0,03 мм при рабочей температуре. Это снижает потери на прорыв газа и увеличивает КПД.
- Особое внимание уделяется термической стабилизации: поршни подвергаются искусственному старению для устранения остаточных напряжений, а цилиндры – финишной хонинговке для достижения микрошероховатости до Ra 0,2 мкм.
Рекомендовано использовать цилиндры с анодированными алюминиевыми покрытиями в бытовых компрессорах с низкими нагрузками и чугунные – в промышленных установках, где важна термостойкость и механическая прочность.
Как работает система смазки внутри компрессора
Смазка в герметичных компрессорах осуществляется циркуляцией масла, находящегося в картере. Основной тип масла – синтетическое полиэфирное (POE) или минеральное, в зависимости от используемого хладагента. Объём масла подбирается строго под модель компрессора, его тип и режим работы.
Во время запуска электродвигателя масло под действием центробежной силы отбрасывается крыльчаткой, закреплённой на валу ротора. Далее оно подаётся по системе масляных каналов к подшипникам, цилиндру и поршневой группе. Давление создаётся либо за счёт разрежения, возникающего при вращении ротора, либо через встроенный масляный насос в более мощных моделях.
Смазка также играет роль теплоотвода, снижая температуру в зонах трения и защищая поверхности от задиров. Критически важно поддерживать чистоту масла: наличие влаги или кислот приводит к деградации свойств и заклиниванию движущихся частей. По этой причине в системе обязательно присутствует фильтр-сепаратор, отделяющий масло от хладагента при выходе из компрессора, и возвращающий его в картер через маслоотделитель.
Для сохранения уровня масла при остановке предусмотрены обратные клапаны. Нарушение герметичности, перегрев или нештатное положение компрессора могут привести к утечке масла и быстрому износу узлов. Проверка уровня и замена масла – обязательная часть регламентного обслуживания, особенно после утечки хладагента или сгорания обмоток.
Назначение и особенности всасывающего и нагнетательного клапанов
Всасывающий клапан обеспечивает поступление холодоагента в компрессор при понижении давления в цилиндре. Он открывается при разрежении, создаваемом движением поршня вниз, позволяя газу проникать внутрь камеры сжатия. Конструкция клапана рассчитана на минимальное сопротивление потоку и высокую износостойкость, поскольку частота его открытия может превышать несколько тысяч циклов в минуту.
Нагнетательный клапан отвечает за выпуск сжатого хладагента из компрессора в конденсатор. Он открывается при повышении давления в цилиндре, обеспечивая односторонний поток и предотвращая обратный ход газа. Материал и форма клапана выбираются так, чтобы выдерживать высокие температуры и давление до 2–3 МПа, а также минимизировать вибрации и утечки.
Рекомендации по эксплуатации: своевременная замена изношенных клапанов предотвращает падение производительности компрессора и повышенный износ деталей. При монтаже важно обеспечить герметичность и точное прилегание клапанных пластин для исключения обратных протечек и шумов. Использование оригинальных компонентов повышает долговечность и эффективность работы холодильной системы.
Вопрос-ответ:
Какие основные части входят в конструкцию компрессора холодильника?
Компрессор холодильника состоит из корпуса, электродвигателя, поршневой группы или роторной части, клапанов, а также системы смазки и уплотнений. Корпус защищает внутренние механизмы и служит основой, электродвигатель приводит в движение поршень или ротор, который сжимает хладагент. Клапаны регулируют поток газа, обеспечивая направление движения хладагента. Смазка снижает износ деталей, а уплотнения предотвращают утечку газа.
Какова роль электродвигателя в работе компрессора холодильника?
Электродвигатель приводит в движение механизм сжатия хладагента внутри компрессора. Он преобразует электрическую энергию в механическую, заставляя поршень или ротор перемещаться. Благодаря этому хладагент сжимается и перемещается по системе холодильника, что обеспечивает процесс охлаждения. Без электродвигателя компрессор не мог бы выполнять свои функции.
Почему в компрессоре используются клапаны и как они влияют на процесс сжатия хладагента?
Клапаны в компрессоре регулируют направление движения хладагента, открываясь и закрываясь в нужные моменты. При сжатии хладагента впускной клапан закрывается, а выпускной открывается, позволяя сжатому газу выйти в систему охлаждения. Это предотвращает обратный поток и обеспечивает правильную циркуляцию хладагента, что напрямую влияет на эффективность работы холодильника.
Из каких материалов изготавливаются основные компоненты компрессора и почему?
Корпус компрессора обычно делают из прочной стали или алюминия, так как эти материалы устойчивы к механическим нагрузкам и коррозии. Поршни и клапаны изготавливают из высококачественной стали или сплавов, способных выдерживать высокие давления и температуры. Уплотнительные элементы выполняют из резины или других эластичных материалов, чтобы обеспечить герметичность и предотвратить утечки хладагента.
Как происходит смазка деталей внутри компрессора холодильника и почему это важно?
Смазка в компрессоре обеспечивается специальным маслом, которое циркулирует вместе с хладагентом или располагается в картере компрессора. Масло снижает трение между движущимися частями, уменьшая износ и повышая долговечность устройства. Без смазки детали быстро выходят из строя из-за перегрева и трения, что приводит к поломке компрессора и необходимости его замены.
Как устроен компрессор холодильника и какие основные детали в нем присутствуют?
Компрессор холодильника представляет собой механическое устройство, которое выполняет функцию циркуляции хладагента по контуру охлаждения. В его конструкции обычно присутствуют цилиндр с поршнем или ротором, электродвигатель, клапаны для впуска и выпуска газа, а также корпус, который защищает внутренние элементы. Поршень сжимает газообразный хладагент, повышая его давление и температуру, после чего он движется дальше по системе, обеспечивая холод внутри камеры холодильника.
Почему важно своевременно проверять состояние компонентов компрессора и какие признаки указывают на возможные неисправности?
Работа компрессора напрямую влияет на эффективность охлаждения. Если детали изнашиваются или нарушается герметичность системы, это приводит к повышенному энергопотреблению и снижению производительности. Среди симптомов проблем можно отметить необычные звуки при работе, частое включение и выключение, перегрев корпуса или отсутствие охлаждения внутри холодильника. В таких случаях необходимо провести диагностику и заменить изношенные элементы, чтобы предотвратить более серьезные поломки.
