Выбор оборудования для отопления частного дома требует точного понимания характеристик строения, климатической зоны и бюджета. Невозможно обойтись одной только установкой котла – эффективная система включает в себя целый комплекс устройств, от источника тепла до регулирующих элементов.
Котел – центральный элемент системы. Для домов площадью до 150 м² подойдет газовый котел мощностью 15–20 кВт. В регионах с перебоями подачи газа часто используют твердотопливные или пеллетные котлы. Электрические модели подойдут для хорошо утепленных домов с площадью до 100 м², но требуют наличия стабильной электросети.
Теплоноситель циркулирует по системе благодаря циркуляционному насосу. При длине контура более 30 метров насос обязателен. Рекомендуется выбирать модели с возможностью регулировки скорости, чтобы оптимизировать расход энергии.
Радиаторы подбираются по тепловой мощности и материалу. Биметаллические радиаторы обеспечивают высокую теплоотдачу и устойчивы к перепадам давления, тогда как алюминиевые эффективны в автономных системах с постоянным режимом.
Трубы и фитинги – важный элемент, от которого зависит надежность всей системы. Для скрытой прокладки используют металлопластик или сшитый полиэтилен. При открытой установке подойдут медные или стальные трубы, особенно в системах с высокой температурой теплоносителя.
Дополнительно устанавливаются группы безопасности, расширительные баки и автоматические воздухоотводчики. Расширительный бак рассчитывается по объему теплоносителя: примерно 10% от общего объема системы. Без него возможен перегрев и разгерметизация.
Выбор котла в зависимости от типа топлива
Газовые котлы подходят для домов, подключённых к магистральному газу. Они отличаются высоким КПД (до 98%), автоматизацией и минимальным участием пользователя. При отсутствии газа возможна установка баллонного или резервуарного газа, но это увеличивает эксплуатационные расходы. Наиболее эффективны конденсационные модели, особенно при низкотемпературных системах отопления.
Твердотопливные котлы актуальны в регионах с дешёвым или доступным топливом – дровами, углём, брикетами. Дровяные котлы требуют частой загрузки (раз в 4–6 часов), тогда как пиролизные модели работают дольше и эффективнее, но стоят дороже. Угольные котлы обеспечивают более стабильное горение и длительное тепло, однако требуют отдельного помещения и системы удаления золы.
Пеллетные котлы обеспечивают автоматическую подачу топлива и могут работать без вмешательства до недели. Их КПД достигает 90%. Важно предусмотреть хранилище для пеллет и систему подачи. Требуют стабильного электропитания для автоматики и шнека.
Электрические котлы – решение для домов без возможности подвода газа и хранения топлива. Просты в установке и обслуживании, не требуют дымохода. Однако при мощности свыше 10 кВт необходимо трёхфазное подключение. Существенный недостаток – высокая стоимость электроэнергии, особенно в домах с плохой теплоизоляцией.
Дизельные котлы применяются в домах без газа, где нет возможности использовать твёрдое топливо. Их КПД – около 85%. Необходимы отдельное помещение, бак для хранения топлива и система вентиляции. Расход – примерно 1 литр на 10 кВт/ч. Альтернатива – комбинированные котлы, способные работать на дизеле и газе при наличии обоих подключений.
Необходимое оборудование для организации теплого пола
Для эффективной работы водяного теплого пола требуется строго определённый набор компонентов, каждый из которых выполняет критически важную функцию. Ниже представлен перечень оборудования, без которого невозможен стабильный и безопасный обогрев.
- Трубы: оптимальный вариант – сшитый полиэтилен (PE-Xa или PE-RT) диаметром 16–20 мм с кислородным барьером. Минимальная толщина стенки – 2 мм. Альтернатива – металлопластик с надёжной слоистой конструкцией.
- Теплоизоляция: экструдированный пенополистирол плотностью не менее 30 кг/м³, толщиной 30–50 мм. Снизу обязательно должна быть гидроизоляционная плёнка.
- Демпферная лента: самоклеящийся материал шириной около 10 см для компенсации теплового расширения вдоль стен.
- Крепёж: монтажные маты с бобышками или пластиковые клипсы для фиксации труб с шагом укладки 100–200 мм в зависимости от теплопотерь помещения.
- Коллектор: комплект с расходомерами, регулирующими вентилями и воздухоотводчиками. Предпочтительно – с автоматической балансировкой контуров.
- Насосно-смесительный узел: включает циркуляционный насос, трёхходовой клапан и термоголовку с выносным датчиком. Поддерживает оптимальную температуру подачи 30–45 °C.
- Шкаф для коллектора: встраиваемый или наружный металлический бокс, обеспечивающий доступ к узлам регулировки и защиты.
- Терморегуляторы: электронные или механические, подключаемые к сервоприводам на коллекторе. Позволяют управлять температурой в отдельных помещениях.
- Сервоприводы: электроприводы 230 В или 24 В, устанавливаемые на клапаны коллекторов для автоматического регулирования подачи теплоносителя.
Все компоненты подбираются с учётом расчёта теплопотерь, площади укладки и характеристик источника тепла. Ошибки в подборе или установке ведут к перегреву, неравномерному прогреву и снижению ресурса системы.

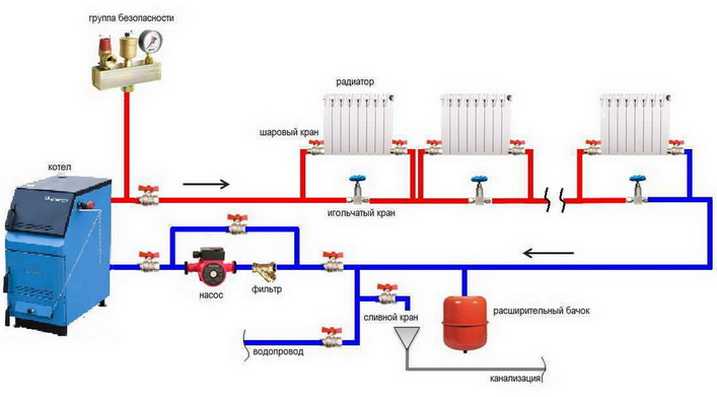

Циркуляционные насосы: параметры подбора и размещение
Выбор циркуляционного насоса начинается с расчёта гидравлического сопротивления системы. Для стандартного дома площадью до 200 м² с двухтрубной системой отопления достаточно насоса с напором до 4 м и производительностью 2–3 м³/ч. При сложной схеме, тёплых полах или длинных трассах напор должен быть не менее 6 м, а производительность – от 4 м³/ч.
Обращайте внимание на резьбовое соединение: для бытовых систем подойдут модели с присоединительным диаметром 1 или 1 1/4 дюйма. Расстояние между фланцами стандартных бытовых насосов – 130 или 180 мм, учитывайте это при подборе корпуса насоса и установке в коллекторный шкаф или бойлерную.
Для правильной работы насос следует размещать на обратной линии перед котлом, особенно если в системе установлен открытый расширительный бак. При использовании мембранного бака допускается установка на подаче, но при этом нужно исключить подсос воздуха. Ротор насоса должен быть расположен строго горизонтально, чтобы избежать перегрева подшипников и выхода из строя.
Обязательно наличие запорной арматуры до и после насоса – это позволяет снимать оборудование без слива теплоносителя. Для предотвращения кавитации температура теплоносителя в точке всасывания не должна превышать 60 °C. В системах с несколькими отопительными контурами целесообразно установка отдельных насосов на каждый контур с использованием гидравлического разделителя или коллекторов.
При подборе учитывайте уровень шума. Современные модели с электронным управлением (например, с частотным преобразователем) работают тише и автоматически адаптируются к изменению гидравлики. Это снижает энергопотребление и продлевает срок службы.
Расширительные баки: типы, объем и установка
Расширительный бак компенсирует увеличение объема теплоносителя при нагреве, предотвращая избыточное давление в системе. Он необходим в закрытых системах отопления. Существуют два основных типа баков: открытые и закрытые (мембранные).
Открытые баки устанавливаются в верхней точке системы, требуют теплоизоляции, подвержены испарению и окислению теплоносителя. Используются реже из-за неудобства обслуживания и потерь тепла. Мембранные баки герметичны, делятся на сменные и несменные, отличаются по форме и типу соединения.
Подбор объема бака зависит от объема системы, температуры нагрева и типа теплоносителя. Приблизительный расчет: 10% от общего объема теплоносителя. Для систем с антифризом объем увеличивают до 15% из-за большего коэффициента расширения. Пример: при объеме теплоносителя 200 литров бак должен быть не менее 20–30 литров.
Установка мембранного бака производится на обратной линии между котлом и циркуляционным насосом. Обязателен запорный клапан и сливной кран для обслуживания. Давление в воздушной камере бака должно соответствовать статическому давлению системы (обычно 1–1,5 бар). Контроль давления выполняется манометром перед запуском и в процессе эксплуатации.
При монтаже вертикальных баков следует учитывать доступ к ниппелю и мембране, а горизонтальные модели часто оснащаются кронштейнами. Запрещается установка бака вверх дном или без демпфирующего кронштейна при настенном креплении. Несоблюдение может привести к преждевременному выходу из строя мембраны.
Радиаторы отопления: материалы и особенности подключения
Алюминиевые радиаторы отличаются высокой теплоотдачей – до 200 Вт с одной секции. Их выбирают для систем с быстрым нагревом и небольшим объёмом теплоносителя. Недостаток – чувствительность к гидроударам и высокому давлению, поэтому они не подходят для закрытых систем с нестабильными параметрами.
Биметаллические модели имеют стальной сердечник и алюминиевый корпус. Это позволяет сочетать прочность и высокую теплопроводность. Давление до 30 атм, устойчивость к коррозии и температурным перепадам делают их универсальными для любых систем, включая двухтрубные с циркуляционным насосом.
Чугунные радиаторы сохраняют тепло дольше остальных, их секция даёт 100–150 Вт. Они инертны, тяжёлые и требуют усиленного крепления. Идеальны для гравитационных систем, но нежелательны в домах с автоматическим управлением температурой из-за медленной реакции на регулировку.
Сталевые панельные радиаторы обеспечивают стабильную теплоотдачу при компактных размерах. Рабочее давление – до 10 атм. Они быстро нагреваются и охлаждаются, хорошо работают в системах с термостатами. Недостаток – склонность к коррозии при наличии кислорода в теплоносителе.
Подключение радиаторов бывает нижним, боковым и диагональным. Нижнее подключение используется в системах с скрытой разводкой труб и требует точной балансировки. Боковое подключение упрощает установку и обеспечивает эффективную циркуляцию. Диагональное – оптимально для длинных радиаторов, обеспечивает равномерный прогрев всех секций.
При установке важно использовать запорную арматуру, воздухоотводчики и термоголовки для регулировки. Прокладка труб должна учитывать тепловое расширение и доступ к обслуживанию. Неверное подключение снижает эффективность на 10–30%.
Автоматика управления отоплением и её состав
Автоматика управления отоплением обеспечивает поддержание заданного температурного режима с минимальными энергозатратами и максимальным комфортом. Основные компоненты включают термостаты, контроллеры, датчики температуры, а также приводы и модули управления.
Термостаты – приборы, поддерживающие температуру воздуха в помещении с точностью до 0,5 °C. Рекомендуется выбирать программируемые модели с возможностью задания недельного графика работы для экономии ресурсов.
Контроллеры – центральные устройства, управляющие работой котла, насосов и смесительных узлов. Современные контроллеры оснащены интерфейсом для подключения к Wi-Fi, что позволяет управлять системой через смартфон. Для частных домов оптимален контроллер с поддержкой нескольких зон отопления и возможностью интеграции с погодными датчиками.
Датчики температуры устанавливаются в помещениях и на улице, передавая данные контроллеру для корректировки работы оборудования. Важно, чтобы датчики были точными (погрешность не более ±0,2 °C) и устойчивыми к влажности.
Приводы – исполнительные механизмы, управляющие клапанами или заслонками на отопительных контурах. Для повышения надежности рекомендуются электромеханические приводы с функцией ручного переключения и обратной связью о положении.
Модули управления дополняют систему, позволяя автоматизировать циркуляцию теплоносителя, включать аварийные режимы и оптимизировать расход топлива. Их подбор зависит от конфигурации отопительной системы и количества контуров.
Дымоходы и вентиляция для отопительных систем
Выбор дымохода зависит от типа котла и топлива. Для газовых котлов предпочтительны коаксиальные дымоходы из нержавеющей стали с внутренним диаметром от 60 до 100 мм, выдерживающие температуру до 200 °C. Для твердотопливных систем требуются более толстостенные конструкции из нержавеющей стали или керамики с утеплением, способные выдержать до 500 °C и предотвратить образование конденсата.
Высота дымохода должна обеспечивать тягу не менее 10 Па. Минимальная длина – 4 метра с вертикальным участком не менее 2,5 метра от выхода котла. Угол поворотов не должен превышать 45°, иначе снижается эффективность тяги.
Вентиляция помещения с отопительным оборудованием должна обеспечивать обмен воздуха кратностью не менее 3–5 раз в час. Для газовых котлов необходим приток свежего воздуха объемом 30–50 м³/час на 1 кВт мощности котла. Вытяжка организуется через вентиляционные каналы с сечением не менее 200 см².
Обязательна установка обратных клапанов и регулируемых вентиляционных решеток для предотвращения обратной тяги и контроля воздушного потока. При монтаже следует избегать попадания влаги внутрь дымохода, используя специальные зонты и гидроизоляцию.
Вопрос-ответ:
Какие основные элементы входят в комплект оборудования для отопления частного дома?
В стандартный набор оборудования для отопления дома обычно входят котёл (газовый, электрический или твердотопливный), радиаторы или тёплый пол, трубы для подачи теплоносителя, насос для циркуляции жидкости и система управления. Дополнительно могут понадобиться расширительный бак и фильтры для воды.
Можно ли использовать один котёл для отопления и горячего водоснабжения одновременно?
Да, существуют модели котлов с двойным контуром, которые позволяют одновременно отапливать дом и обеспечивать горячую воду. Такой подход помогает сэкономить место и упростить монтаж, но важно правильно подобрать мощность устройства с учётом потребностей семьи и размеров дома.
Какое оборудование лучше выбрать для отопления дома с большим количеством комнат?
Для дома с множеством комнат обычно рекомендуется система с зональным управлением — она позволяет регулировать температуру в каждой комнате отдельно. Для этого используют несколько терморегуляторов и разводку труб с запорной арматурой. Важно, чтобы котёл был достаточно мощным для поддержания нужного тепла во всех помещениях.
Насколько важна циркуляционная помпа в системе отопления, и можно ли обойтись без неё?
Циркуляционная помпа значительно улучшает движение теплоносителя по системе, что обеспечивает равномерное распределение тепла и повышает скорость нагрева помещений. Без насоса вода движется только естественным способом — за счёт разницы температур и плотности, но такой способ менее эффективен и подходит только для небольших систем с минимальной протяжённостью труб.
