Сварка откатных ворот требует точного подхода и набора специализированного оборудования. В первую очередь необходим инверторный сварочный аппарат постоянного тока с функцией регулировки тока от 40 до 160 А. Для работы с профильной сталью толщиной 2–4 мм рекомендуется использовать электроды типа МР-3 или ОК 46 диаметром 2.5–3.2 мм.
Каркас ворот обычно изготавливается из профильной трубы 60×40 мм или 80×40 мм с толщиной стенки не менее 2 мм. Для направляющей балки используется специальный роликовый профиль, рассчитанный на нагрузку от 400 до 800 кг. Необходим также комплект фурнитуры: ролики, ловушки, направляющие, опорные стойки – они подбираются в зависимости от длины и массы ворот.
Для фиксации элементов перед сваркой применяется струбцина и магнитный уголок, что обеспечивает точность позиционирования. Также потребуется уровень, рулетка, угольник и металлическая щетка. Обязательна очистка контактных поверхностей от ржавчины и загрязнений – это снижает риск дефектов сварного шва. Защитная экипировка: маска-хамелеон, перчатки, куртка из плотного материала – обязательна при любых работах.
Особое внимание следует уделить качеству соединений: сварные швы должны иметь равномерную структуру без подрезов и наплывов. После завершения сварки рекомендуется зачистка и грунтовка швов для защиты от коррозии. Сборка конструкции на месте монтажа требует предварительной примерки и точного соблюдения зазоров для свободного хода ворот.
Выбор металлопрофиля для рамы откатных ворот
Ключевой элемент конструкции откатных ворот – рама. От правильно выбранного металлопрофиля зависит прочность, жесткость и срок службы всей системы. Подбор осуществляется с учетом длины проема, веса полотна и условий эксплуатации.
- Для стандартных проемов до 4 метров подходят профили 60×40×2 мм. Они обеспечивают необходимую жесткость без избыточного веса.
- При ширине ворот от 4 до 6 метров рекомендуется использовать профиль 80×40×2 или 100×50×3 мм. Такой размер предотвращает прогибы и вибрации при движении створки.
- Для тяжелых ворот с обшивкой из металла или дерева целесообразен профиль 100×60×3 мм или усиленный вариант 120×60×4 мм. Это особенно актуально при частом использовании ворот или при сильных ветровых нагрузках.
Важно использовать прямоугольный профиль, а не квадратный. Он дает лучшую устойчивость к изгибу в горизонтальной плоскости – основной нагрузке при откате. Прокат должен быть без скручиваний, с минимальным количеством шлаков и вмятин. Предпочтителен холодногнутый профиль заводского производства.
Для поперечных перемычек внутри рамы можно применять профиль 40×20×1.5 мм. Он облегчает конструкцию, не снижая прочности. Шаг перемычек – 500–700 мм в зависимости от типа облицовки.
Все элементы рамы должны быть из одного типа стали, предпочтительно – низкоуглеродистой (например, ст3), для стабильного качества сварных соединений и равномерного температурного расширения.
Подготовка площадки и инструмента для сварочных работ
Перед началом сварки откатных ворот необходимо очистить участок от мусора, корней и растительности. Основание должно быть плотным, без пустот и провалов. Оптимальный вариант – утрамбованный щебень или бетонная подготовка. Уровень площадки проверяется строительным уровнем: уклон более 5 мм на 1 метр приведёт к перекосу конструкции.
Рабочее место должно быть защищено от ветра и осадков. Устанавливается переносной навес или тент, особенно при использовании полуавтоматической сварки. Электроснабжение должно обеспечивать стабильное напряжение 220 или 380 В в зависимости от оборудования. Используются удлинители с медной жилой не менее 2,5 мм² и защитой от перегрева.
Из инструмента требуется сварочный аппарат (инверторный или полуавтомат) с возможностью регулировки тока в диапазоне 40–160 А. Обязательны зажим массы, держатель электрода, комплект электродов сечением 3,2 мм (для стали 3–4 мм), болгарка с отрезными и шлифовальными кругами, уровень, рулетка, угольник, струбцины и магнитные уголки для фиксации элементов. Также понадобятся защитная маска с автоматическим затемнением, кожаные краги, плотная спецодежда и обувь с металлическим носком.
Для сварки закладных и направляющей важно обеспечить точную разметку. Используются малярный шнур и маркер. Элементы должны быть предварительно обезжирены и зачищены от коррозии металлической щёткой или лепестковым кругом. Нарушение подготовки поверхности снижает прочность сварного шва.

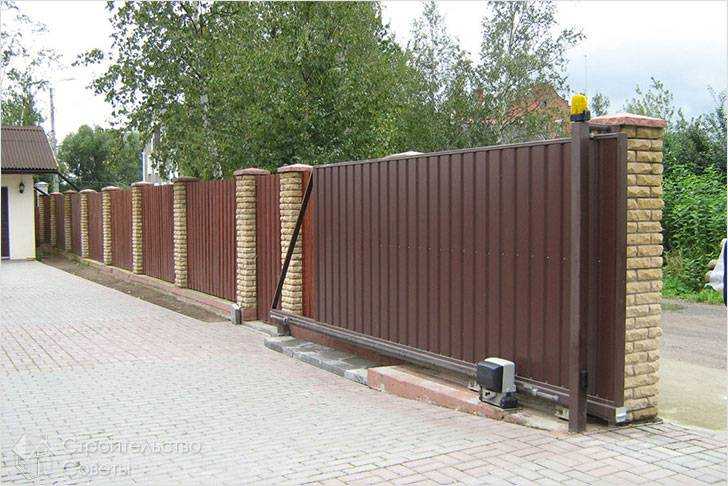

Разметка и резка труб под сварку рамы
Для изготовления рамы откатных ворот используются профильные трубы, чаще всего сечением 60×40 мм и 40×20 мм. Перед началом работ необходимо определить точные размеры рамы с учетом ширины проема, компенсатора хода и опорной балки. К длине створки прибавляют около 30–40% для консольной части.
Разметку проводят на ровной поверхности с помощью рулетки, угольника и строительного шнура. При этом строго соблюдают прямые углы и симметрию. Отрезки размечают маркером по внешней стороне трубы. Для контроля диагоналей используют рулетку: разница между диагоналями прямоугольной рамы не должна превышать 2 мм.
Резку выполняют болгаркой с отрезным кругом по металлу толщиной 1,2 мм. Диск затачивают перед началом работ. Для обеспечения точности отрезов применяют стусло или направляющие. Срезы выполняют строго под прямым углом, особенно на элементах, которые будут свариваться встык. Нарезанные торцы очищают от заусенцев напильником или шлифовальной машинкой.
Если предусмотрено усиление рамы диагональными связями или монтаж направляющей, эти элементы размечают и режут отдельно с учетом посадки в каркас. Все детали нумеруют для упрощения сборки и сварки.
Сборка каркаса ворот на ровной поверхности
Для точной сборки каркаса необходима горизонтальная металлическая или бетонная площадка с отклонением не более 2 мм на 2 метра. Перед началом работ убедитесь в отсутствии мусора, масляных пятен и неровностей, которые могут повлиять на геометрию конструкции.
Каркас собирается из профильной трубы сечением не менее 60×30×2 мм для продольных элементов и 40×20×2 мм для внутренних распорок. Нарезка осуществляется под углом 45° на торцах угловых соединений, используя торцовочную пилу с твердосплавным диском.
Перед сваркой все элементы выкладываются на поверхность и фиксируются струбцинами. Углы проверяются угольником 90°, диагонали – рулеткой с точностью до 1 мм. Несовпадение диагоналей указывает на перекос, который необходимо устранить до начала сварки.
Сварку начинают с прихваток в углах и местах пересечения распорок. После повторной проверки диагоналей и углов производят провар швов по периметру и внутренним соединениям. Используется полуавтомат с проволокой 0.8 мм и током 90–120 А, при этом сварочные швы выполняются короткими участками с перерывами для предотвращения коробления металла.
После сварки каркас остужается естественным образом без обливания водой. Затем проверяется плоскостность уровнем и диагонали повторно. При выявлении деформаций возможна их правка с использованием киянки или струбцин до монтажа обшивки.
Сварка направляющей балки и проверка геометрии
Перед началом сварки направляющей балки необходимо обеспечить её точное положение по уровню и продольной оси. Направляющая должна быть установлена строго горизонтально с допуском не более 1 мм на каждый метр длины. Используется лазерный уровень или шнур с нивелиром. Балку фиксируют струбцинами к временным опорам.
Сварку начинают с прихваток – по одной с каждой стороны балки через каждые 500–700 мм. Только после полной проверки геометрии выполняется основная проварка. Применяется полуавтоматическая сварка в среде CO2, с диаметром проволоки 0,8–1,0 мм. Сварку ведут поочерёдно с противоположных сторон, чтобы избежать деформации от перегрева.
После сварки обязательно проверяется прямая линейность балки по всей длине металлической линейкой или струной с зазором не более 2 мм. Также контролируют высоту установки относительно закладных, расстояние между балкой и уровнем фундамента должно быть одинаковым по всей длине, обычно 80–100 мм.
Нарушение геометрии приводит к заклиниванию роликов и преждевременному износу механизма. При выявлении отклонений балка прогревается и выправляется с помощью струбцин и проставок до полного устранения изгиба. Только после финальной проверки можно переходить к монтажу роликовых тележек.

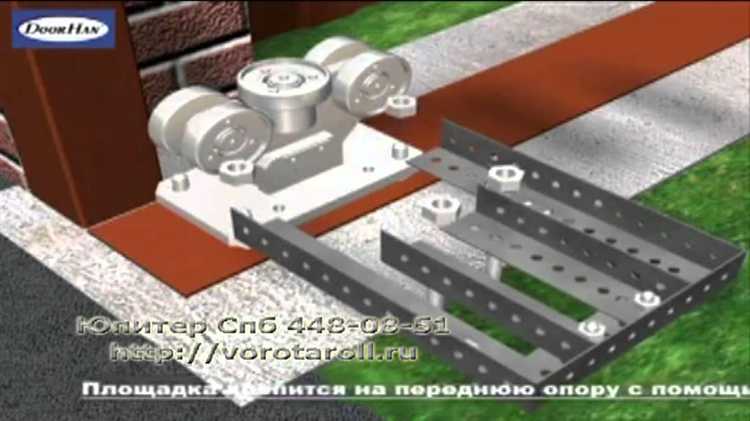

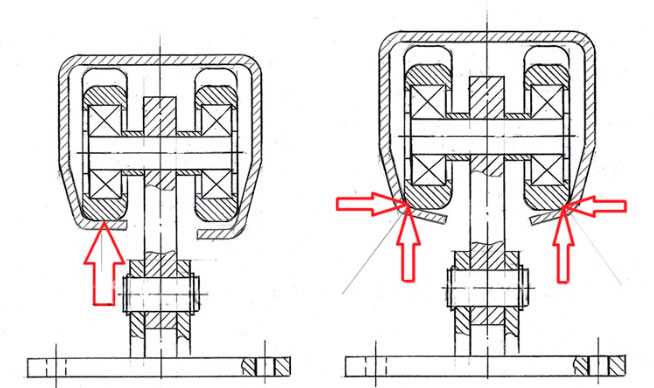

Выбор и установка роликовых опор под раму
Роликовые опоры должны выдерживать нагрузку всей конструкции ворот, поэтому их выбирают с расчетом на вес рамы и материалы изготовления. Для стальных откатных ворот весом до 300 кг подходят ролики с подшипниками закрытого типа диаметром 70–80 мм. При массе свыше 300 кг рекомендуются ролики диаметром 100 мм с двухрядными подшипниками для устойчивой работы и снижения износа.
Материал роликов: оцинкованная сталь обеспечивает защиту от коррозии, тогда как полиамидные колеса уменьшают шум и повышают плавность движения, но менее износостойки. В условиях высокой запыленности и грязи предпочтительнее металлические ролики с уплотненными подшипниками.
Конструкция опорной части: опорный кронштейн должен быть сварен из профиля не тоньше 4 мм для предотвращения деформаций. Ролики устанавливаются на оси с фиксирующими гайками и шайбами, исключающими люфт.
Монтаж начинается с разметки положения роликов по нижнему краю рамы с шагом 60–80 см, при условии равномерного распределения веса. Для предотвращения перекоса рамы роликовые опоры фиксируют вертикально строго по уровню. Рекомендуется использовать временную подставку или домкраты для удержания рамы в нужном положении при сварке креплений.
Сварка крепежных элементов должна выполняться точечно с интервалами для снижения термического воздействия на подшипники. После сварки проверяют свободный ход роликов и отсутствие заеданий. Важна регулярная смазка подшипников и очистка направляющих от мусора для долговечности системы.
Сварка усиливающих элементов конструкции
Для повышения жёсткости откатных ворот применяются усиливающие элементы – ребра жёсткости, профильные трубы и уголки. Их сварка требует точного соблюдения технологии, чтобы обеспечить долговечность и устойчивость конструкции.
- Выбор материала: усиливающие элементы должны изготавливаться из стали не ниже марки Ст3, аналогичной основному каркасу ворот. Различие в марках снижает качество сварного соединения.
- Толщина металла усиливающих элементов должна быть не менее 2 мм и не превышать толщину основных профильных труб. Оптимальный диапазон – 2–4 мм, что обеспечивает необходимую жёсткость без избыточного веса.
- Тип шва: предпочтителен сплошной угловой шов с внутренним проваром. Точки сварки или непрерывный шов с непроваром ухудшают прочность и увеличивают риск деформации.
- Подготовка к сварке: кромки элементов необходимо зачистить до металлического блеска, удалить ржавчину, краску и масло. Соединяемые поверхности должны плотно прилегать с зазором не более 1 мм.
- Расположение усиливающих элементов: вертикальные ребра устанавливаются с шагом 40–60 см, горизонтальные – не реже одного на каждый метр длины ворот. Для длинных полотен добавляют диагональные связи для предотвращения прогиба.
- Режим сварки: применяется дуговая сварка с силой тока 90–130 А при толщине металла 3 мм. Рекомендуется кратковременный провар с последующим охлаждением, чтобы избежать перегрева и коробления.
- Контроль качества: после сварки швы проверяют визуально на отсутствие трещин, пор и непроваров. Для ответственных конструкций используют магнитный или ультразвуковой контроль.
- Защита швов: обработка антикоррозионными средствами обязательна. После зачистки швов применяют грунтовку и порошковую или масляную краску для продления срока службы ворот.
Обработка швов и подготовка поверхности к покраске
После сварки откатных ворот важно тщательно обработать швы для обеспечения прочности и долговечности конструкции. Сначала необходимо удалить шлаки и брызги с помощью металлической щётки или шлифовальной машинки с насадкой из наждачной бумаги зернистостью 40–60. Это позволит выявить дефекты сварных соединений.
Обнаруженные трещины, непровары и поры устраняют повторной сваркой с обязательной зачисткой до металла. Для создания ровной поверхности швы шлифуют шлифовальным кругом или шлифовальной бумагой зернистостью 80–120, добиваясь гладкости и однородности с основным металлом.
Следующий этап – обезжиривание поверхности. Используют специальные растворители на основе спиртов или ацетона, удаляющие масла и загрязнения, которые ухудшают адгезию краски.
Для предотвращения коррозии перед покраской рекомендуется нанести грунтовку по металлу с антикоррозийными компонентами. Грунтовку наносят кистью или краскопультом в 1–2 слоя, выдерживая время высыхания, указанное производителем (обычно 2–4 часа).
Только после полного высыхания грунтовки приступают к нанесению краски. Рекомендуется использовать эмали или порошковые покрытия с повышенной стойкостью к атмосферным воздействиям. Такой подход обеспечит не только эстетичный вид, но и защитит откатные ворота от ржавчины и механических повреждений.
Вопрос-ответ:
Какие материалы нужны для сварки откатных ворот?
Для сварки откатных ворот обычно используют металлические профили из стали, уголки, квадратные трубы и листы. Важно, чтобы металл был чистым и без ржавчины, что обеспечит прочное соединение. Также потребуются сварочные электроды или проволока, подходящие по типу к используемой сварке.
Какой сварочный аппарат лучше выбрать для работы с воротами?
Для сварки откатных ворот чаще всего используют инверторные сварочные аппараты, так как они компактны и легко регулируются. Они подходят для работы с тонким и средним металлом. Если металл толстый, можно рассмотреть полуавтомат или аппарат для MIG/MAG сварки. Важно учитывать мощность и стабильность дуги, чтобы обеспечить качественный шов.
Какие навыки нужны, чтобы сварить откатные ворота своими руками?
Необходимо знать основы сварки — как правильно подготовить металл, выставить аппарат, работать с электродами или проволокой. Важно уметь создавать ровные, прочные швы без прожогов и трещин. Также пригодятся умения измерять и разметить детали, чтобы конструкция получилась точной и надёжной.
Какие ошибки чаще всего допускают при сварке откатных ворот?
Распространённые ошибки — недостаточная очистка металла перед сваркой, неправильный выбор режима сварочного аппарата, слишком быстрый или медленный ход электрода. Это приводит к слабым швам, трещинам или деформации конструкции. Также часто не учитывают тепловое расширение, из-за чего ворота могут искривиться.
Как подготовить металл перед сваркой откатных ворот?
Подготовка включает удаление ржавчины, краски и грязи с поверхности металла. Лучше всего использовать металлическую щётку, шлифовальный круг или наждачную бумагу. Края деталей нужно ровно обрезать и, при необходимости, снять фаску. Такая подготовка обеспечивает хорошее сцепление и качество сварного шва.
