Водяной теплый пол представляет собой низкотемпературную систему отопления, в которой тепло распределяется за счет циркуляции нагретой жидкости по трубам, встроенным в стяжку пола. Эффективность и долговечность такой системы напрямую зависят от качества и правильного выбора ее компонентов.
Источник тепла – ключевой элемент. В большинстве случаев используется газовый или электрический котел, реже – тепловой насос. Мощность оборудования подбирается с учетом теплопотерь помещения: в среднем 80–100 Вт на м² для хорошо утепленного дома. Котел должен обеспечивать стабильную температуру подачи воды не выше 55 °C.
Коллекторный узел служит распределительным центром. Он включает в себя распределительный коллектор с расходомерами, обратный коллектор с термостатическими клапанами, воздухоотводчики и сливные краны. Оптимально выбирать модели из нержавеющей стали или латуни с регулировкой расхода на каждом контуре.
Циркуляционный насос обеспечивает движение теплоносителя по системе. Рекомендуется выбирать насос с автоматическим регулированием мощности и расчетом напора от 2 до 6 метров водяного столба в зависимости от длины контуров и количества этажей.
Трубы для водяного теплого пола изготавливаются из сшитого полиэтилена (PEX), металлопластика или полибутена. Диаметр – 16 или 20 мм. Толщина стенки – не менее 2 мм. Важный параметр – кислородный барьер, предотвращающий коррозию металлических элементов системы.
Утеплитель и отражающая подложка укладываются под трубы, чтобы минимизировать теплопотери в нижнем направлении. Используются плиты из экструдированного пенополистирола толщиной от 30 до 50 мм. Для усиления эффекта теплоотражения применяется фольгированный слой с разметкой для удобства монтажа.
Арматурная сетка или маты с бобышками фиксируют трубы и обеспечивают необходимое расстояние между ними. Шаг укладки – от 100 до 200 мм, в зависимости от тепловой нагрузки в конкретной зоне помещения.
Бетонная стяжка должна обладать высокой теплопроводностью и прочностью. Оптимальный состав включает цемент М300, мелкий щебень, песок и пластификатор. Толщина слоя – 50–70 мм. После заливки необходимы деформационные швы и выдержка не менее 28 суток до ввода в эксплуатацию.
Терморегуляторы позволяют управлять температурой в каждом помещении отдельно. Используются как проводные, так и беспроводные модели с возможностью программирования. Установка комнатных датчиков повышает точность регулировки и энергосбережение до 15–20%.
Выбор подходящего типа труб для водяного теплого пола
Качество и долговечность водяного теплого пола напрямую зависят от правильно выбранного типа труб. Ниже перечислены основные варианты, применяемые в системах напольного отопления, с их характеристиками и рекомендациями по применению.
- PEX (сшитый полиэтилен): устойчив к высокой температуре (до 95°C), не подвержен коррозии, легко укладывается. Наиболее популярны трубы PEX-a, обладающие высокой эластичностью и памятью формы. Недостаток – высокая проницаемость для кислорода без специального EVOH-покрытия.
- PE-RT (термостойкий полиэтилен): обладает аналогичной устойчивостью к температуре, не требует сшивки, что упрощает переработку. Более пластичен, чем PEX, но менее устойчив к механическим нагрузкам. Подходит для систем с пониженным давлением.
- Металлопластик (PEX-AL-PEX): состоит из трех слоев – два слоя PEX и алюминиевая прослойка между ними. Комбинирует гибкость с устойчивостью к деформации и нулевой кислородопроницаемостью. Идеален для контуров большой длины с минимальной теплопотерей.
- Медные трубы: обладают отличной теплопроводностью (около 390 Вт/м·К), устойчивы к высокому давлению и температуре. Минус – высокая стоимость и необходимость пайки при монтаже, что делает их менее практичными для бытового использования.
При выборе учитывают:
- Тип отопительной системы (открытая или закрытая).
- Совместимость с фитингами и коллектором.
- Максимальное рабочее давление и температурный режим.
- Наличие антидиффузионного слоя (особенно важно для котлов из стали).
Оптимальный выбор для большинства жилых помещений – металлопластиковые трубы с диаметром 16 или 20 мм, сертифицированные по стандарту DIN 4726. Они сочетают простоту монтажа, надежность и защиту от проникновения кислорода.

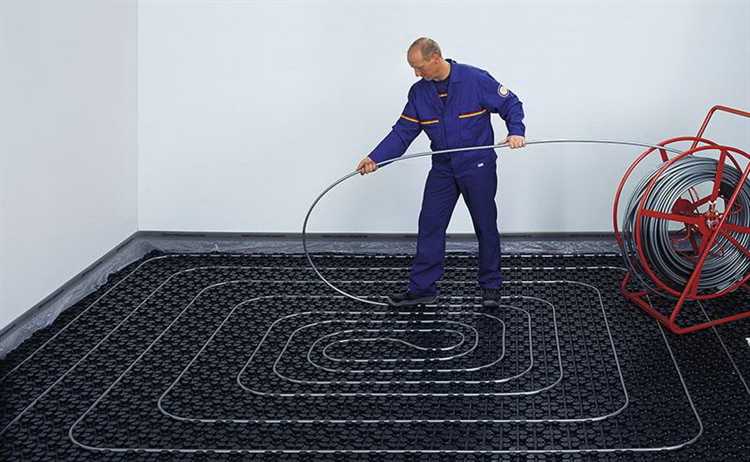

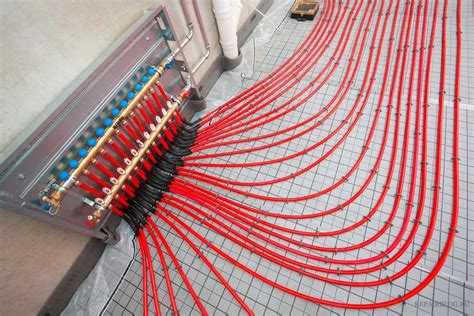

Назначение коллекторов и критерии их подбора
Коллектор в системе водяного теплого пола выполняет функцию распределения теплоносителя по отдельным контурам, обеспечивая равномерный прогрев помещений и возможность точной регулировки температуры в каждой зоне. Он служит центральным узлом, через который проходит весь поток воды, направляясь в трубы и возвращаясь обратно в котел или теплообменник.
- Количество выходов: Коллектор подбирается строго под число контуров. Если в помещении 5 отопительных петель, коллектор должен иметь не менее 5 подающих и 5 обратных выходов.
- Наличие регулирующей арматуры: Встроенные расходомеры, термостатические клапаны, воздухоотводчики и сливные краны значительно упрощают настройку и обслуживание системы. Без расходомеров невозможно точно сбалансировать расход воды в каждом контуре.
- Материал: Для жилых объектов предпочтительны латунные или нержавеющие коллекторы. Пластиковые аналоги дешевле, но уступают по долговечности и устойчивости к перепадам температуры.
- Диаметр коллекторной балки: При суммарной длине контуров до 100 м допустим внутренний диаметр коллектора 1″. При большем объеме теплоносителя рекомендуется использовать 1¼» или 1½», чтобы избежать гидравлических потерь.
- Совместимость с автоматикой: Для систем с погодозависимым управлением необходимы коллекторы, поддерживающие подключение сервоприводов и датчиков температуры.
Правильно подобранный коллектор не только обеспечивает стабильную работу теплого пола, но и минимизирует теплопотери, повышая энергоэффективность всей системы отопления.
Роль утеплителя и его влияние на распределение тепла
Утеплитель предотвращает теплопотери вниз, направляя энергию нагревательных труб исключительно в сторону помещения. Без него до 30% тепла уходит в перекрытие, особенно в домах с неотапливаемыми подвалами или на первом этаже.
Рекомендуемая толщина утеплителя зависит от конструкции пола и климатической зоны. В средней полосе России под бетонной стяжкой укладывается 30–50 мм экструдированного пенополистирола. В северных регионах – от 80 мм. При монтаже на грунт или плиту перекрытия без подвала минимальная толщина – 100 мм.
Экструдированный пенополистирол (XPS) предпочтителен из-за низкой теплопроводности (около 0,03 Вт/м·К) и высокой прочности на сжатие, что критично при заливке бетонной стяжки. Минеральная вата и пенопласт менее устойчивы к нагрузкам и могут деформироваться.
Правильная укладка утеплителя – встык, без зазоров, с проклейкой швов алюминиевым скотчем – предотвращает образование мостиков холода. Сверху обязательно укладывается армированная полиэтиленовая пленка для защиты от влаги и цементного молочка.
Равномерность распределения тепла зависит от стабильной температуры по всей площади. Утеплитель обеспечивает одинаковые условия для прогрева каждого участка, устраняя локальные холодные зоны. Это особенно важно в больших помещениях и при низком температурном режиме теплоносителя (35–45 °C).
Виды гидроизоляции и способы укладки
Для водяного теплого пола применяются рулонные, обмазочные и проникающие гидроизоляционные материалы. Каждый тип используется в зависимости от особенностей основания и условий эксплуатации помещения.
Рулонная гидроизоляция на основе битума или полимеров укладывается на бетонное основание внахлест с проклейкой стыков битумной мастикой или строительным феном. Перед укладкой поверхность тщательно очищается и грунтуется. Используется в помещениях с повышенной влажностью – ванных, санузлах, кухнях.
Обмазочная гидроизоляция (цементно-полимерная или битумная мастика) наносится кистью или шпателем в два слоя с промежуточной сушкой. Толщина каждого слоя – не менее 1 мм. Особое внимание уделяется углам и местам примыкания к стенам – дополнительно армируются гидроизоляционной лентой.
Проникающая гидроизоляция используется только на плотном бетонном основании. Наносится по увлажненной поверхности. Химически активные компоненты проникают на глубину до 20–30 мм и кристаллизуются, блокируя капилляры. Не подходит для оснований с трещинами или рыхлой структурой.
В любом случае после укладки гидроизоляции необходимо выполнить пробную заливку водой для проверки герметичности. Следующий этап – укладка теплоизоляции и монтаж трубопровода. Нарушение технологии укладки гидроизоляции приводит к протечкам, снижению теплоэффективности и повреждению перекрытий.
Использование демпферной ленты и её правильное размещение
Демпферная лента необходима для компенсации теплового расширения бетонной стяжки. Без неё возможно растрескивание покрытия и повреждение элементов системы. Устанавливается лента по периметру помещения, включая участки у колонн, порогов и других стационарных элементов, примыкающих к стяжке.
Оптимальная толщина ленты – от 5 до 10 мм, высота – на 10–20 мм выше предполагаемой стяжки, с последующим обрезанием. Материал – вспененный полиэтилен с клеевым слоем, обеспечивающим плотное прилегание к стене. Некоторые варианты имеют влагозащитную юбку, которую укладывают на гидроизоляцию для предотвращения протечек.
Крепление осуществляется до начала укладки теплоизоляции и труб. Лента должна идти непрерывно, без разрывов. В углах не допускается её натягивание – только свободная укладка с формированием мягкого сгиба. В проёмах дверей желательно проложить дополнительную полосу для компенсации деформаций между помещениями.
Удаление ленты допускается только после полного высыхания стяжки и выполнения чистовой отделки. При обрезке не должно оставаться зазоров между полом и стеной. Нарушение технологии установки демпферной ленты снижает ресурс системы и может привести к растрескиванию покрытия при нагреве.
Регулировка температуры с помощью сервоприводов и термостатов
Сервоприводы подключаются к коллектору и открывают или закрывают клапаны, изменяя объем теплоносителя в каждой секции. Типичные модели работают от напряжения 230 В или 24 В и обеспечивают ход штока 5–10 мм, что позволяет точно дозировать поток воды с шагом регулировки до 5%. Важно выбирать сервоприводы с обратной связью и возможностью ручного управления для настройки системы в процессе эксплуатации.
Термостаты делятся на комнатные и выносные. Комнатные устанавливаются внутри помещения и измеряют температуру воздуха, а выносные контролируют температуру пола. Для водяных теплых полов предпочтительны выносные датчики, поскольку температура поверхности пола напрямую влияет на комфорт и энергоэффективность. Оптимальный диапазон регулировки термостатов – от +20°C до +45°C с точностью ±0,5°C.
Системы с цифровыми программируемыми термостатами позволяют задавать расписание работы с понижением температуры в ночное время и повышением в периоды активности. Это снижает энергозатраты и увеличивает срок службы оборудования. Для больших площадей рекомендуется использовать зональную регулировку с несколькими термостатами и сервоприводами, что обеспечивает равномерное распределение тепла.
Для интеграции в умный дом актуальны сервоприводы с поддержкой протоколов Modbus или KNX и беспроводные термостаты с радиусом действия до 30 метров. При монтаже следует предусмотреть возможность аварийного отключения и ручного переключения сервоприводов для оперативного вмешательства при неисправностях.

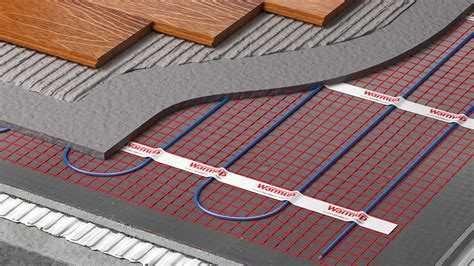

Монтажные элементы: крепёж, скобы, направляющие маты
Крепёжные элементы обеспечивают надежную фиксацию труб к основанию и между собой. Для труб из полиэтилена или сшитого полиэтилена применяются специальные клипсы с внутренним диаметром, соответствующим диаметру трубы (обычно 16–20 мм). Рекомендуется использовать клипсы с шагом крепления 20–30 см для предотвращения смещения труб при заливке стяжки.
Скобы из оцинкованной стали или пластика служат для закрепления труб к арматурной сетке. При работе со стальной сеткой оптимально применять пластиковые скобы с защёлкивающимся механизмом, который не повреждает трубу и ускоряет монтаж. Длина скобы должна соответствовать толщине армирующей сетки, обычно 50–70 мм.
Направляющие маты применяются для быстрого и точного укладывания труб. Это пластиковые панели с готовыми канавками и фиксаторами под трубы диаметром 16–20 мм. Использование направляющих матов снижает риск перекручивания труб и обеспечивает равномерный шаг укладки – от 100 до 300 мм, в зависимости от требований теплового расчёта.
Для повышения долговечности системы рекомендуется выбирать крепёж с антикоррозийным покрытием и сохранять целостность защитного слоя трубы при монтаже. Важно избегать чрезмерного затягивания крепёжных элементов, чтобы не деформировать трубу и не нарушить циркуляцию теплоносителя.

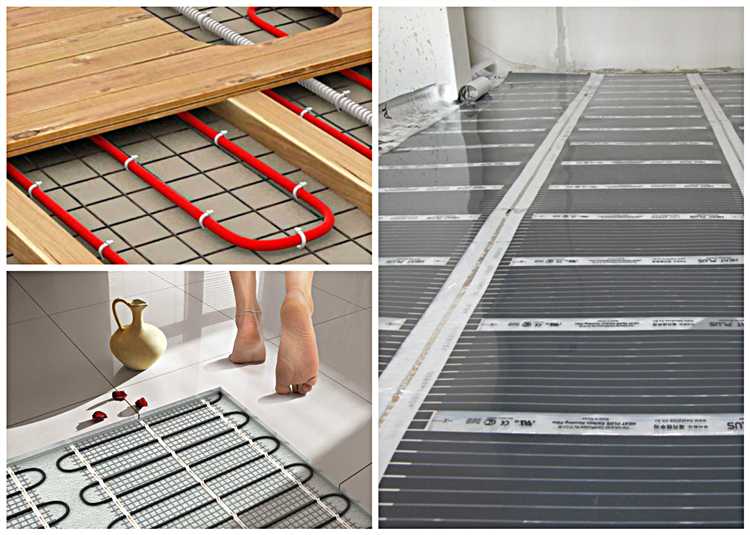

Подключение к системе отопления и настройка узла смешивания
Для интеграции водяного теплого пола в общую систему отопления требуется установка узла смешивания, который обеспечивает оптимальную температуру теплоносителя. Подключение начинается с отбора подачи из горячего контура отопительного котла с помощью байпасной линии, снабжённой регулирующим вентилем. Возврат теплоносителя от теплого пола подключается к обратному трубопроводу котла.
Узел смешивания должен включать трёхходовой клапан с сервоприводом, который регулирует долю горячей воды, смешиваемой с обратной водой теплого пола. Настройка клапана проводится с учётом максимально допустимой температуры подачи в контур теплого пола – обычно не выше 45 °C, чтобы избежать перегрева покрытия и повреждения труб.
Для точного контроля температуры устанавливается температурный датчик на выходе узла смешивания. Его показания передаются на терморегулятор, который управляет сервоприводом клапана, поддерживая стабильный тепловой режим. Рекомендуется предусмотреть также циркуляционный насос с плавной регулировкой скорости, чтобы обеспечить равномерное движение теплоносителя без излишнего давления.
Правильная балансировка системы достигается регулировкой расхода воды через контур теплого пола с помощью запорных вентилей и расходомеров. Это позволяет избежать холодных зон и снизить энергозатраты на отопление. Для предотвращения гидравлических ударов и образования воздушных пробок рекомендуется установка воздухоотводчиков на возвратных трубах.
Вопрос-ответ:
Какие трубы лучше всего подходят для водяного теплого пола и почему?
Для укладки водяного теплого пола чаще всего используют металлопластиковые или сшитые полиэтиленовые трубы. Металлопластиковые трубы отличаются высокой прочностью и устойчивостью к температурным перепадам, они не боятся коррозии и хорошо гнутся, что упрощает монтаж. Сшитый полиэтилен обладает долговечностью и гибкостью, а также устойчив к воздействию химических веществ в воде. Выбор зависит от конкретных условий эксплуатации и бюджета, но оба варианта зарекомендовали себя в системах отопления.
Какие элементы входят в систему регулирования температуры теплого пола?
В систему регулирования обычно входят термостаты, распределительные коллекторы с клапанами и датчики температуры. Термостат позволяет задать нужный температурный режим в помещении, а датчики контролируют температуру пола и воздуха. Коллектор распределяет горячую воду по контурам и обеспечивает балансировку потока для равномерного прогрева. Такие компоненты дают возможность поддерживать комфортный микроклимат и экономить энергию.
Нужен ли теплоизоляционный материал под трубами теплого пола, и какую функцию он выполняет?
Да, теплоизоляция под трубами — обязательный элемент конструкции. Она предотвращает потерю тепла вниз, направляя тепло вверх в помещение. Это увеличивает эффективность системы и снижает затраты на отопление. В качестве утеплителя чаще всего используют пенополистирол или пенополиуретан с высокой плотностью, которые устойчивы к нагрузкам и влаге. Без теплоизоляции большая часть тепла уходит в основание пола, что снижает комфорт и повышает расход энергии.
Как правильно организовать распределительный коллектор для теплого пола?
Распределительный коллектор устанавливается в удобном месте, обычно в шкафу или специальном отсеке. Он должен иметь регулирующие клапаны для каждого контура, чтобы можно было настроить индивидуальную подачу воды. Важно предусмотреть возможность подключения датчиков температуры и шаровых кранов для обслуживания системы. Также коллектор снабжают воздухоотводчиками, чтобы исключить скопление воздуха в трубах, что влияет на работу отопления. Правильная организация коллектора обеспечивает равномерное распределение тепла и удобство эксплуатации.
