Процесс изготовления плит перекрытия требует точного соблюдения технологических норм и использования качественных материалов. Главный элемент – бетон марки не ниже М350, обеспечивающий необходимую прочность. Арматура должна соответствовать классу А500С, минимальный диаметр стержней – 12 мм, шаг установки – 150–200 мм, что гарантирует равномерное распределение нагрузки.
Подготовка опалубки – критический этап. Для монолитных плит важно обеспечить жесткую и ровную поверхность с минимальным отклонением по уровню не более 3 мм на метр длины. Герметичность опалубки предотвращает вытекание цементного молочка, что повышает долговечность изделия.
Оптимальная технология укладки бетонной смеси – вибрирование с частотой 50–70 Гц, что уменьшает пористость и повышает плотность плиты. Время выдержки до распалубки составляет не менее 7 суток при температуре не ниже +15 °C, при более низких температурах необходим прогрев или применение добавок ускоренного твердения.
Выбор подходящего бетона для плиты перекрытия
Для плиты перекрытия необходим бетон с маркой не ниже М350, обеспечивающий прочность не менее 25 МПа. Оптимальный класс по подвижности – П4 (жёсткий бетон с осадкой конуса 8–12 см), что гарантирует плотное заполнение опалубки и минимальное количество пустот.
Цемент: предпочтителен портландцемент марки 500, обеспечивающий быстроту набора прочности и стабильность свойств. Количество цемента должно составлять от 350 до 400 кг на кубометр смеси.
Заполнитель: применяется дроблёный щебень фракцией 5–20 мм для равномерного распределения нагрузки. Песок берётся чистый, с зернами 1,5–3 мм, без глинистых и органических примесей, чтобы сохранить прочность бетона.
Водоцементное отношение (В/Ц) рекомендуется поддерживать в пределах 0,45–0,55. При превышении воды бетон теряет несущую способность и увеличивается риск трещинообразования.
Для улучшения морозостойкости добавляют воздухововлекающие добавки в количестве 0,05–0,1% от массы цемента. Это актуально в регионах с цикличными замораживанием и оттаиванием.
Допускается использование пластификаторов для повышения удобоукладываемости без увеличения В/Ц. Дозировка пластификаторов – от 0,3 до 0,8% от массы цемента.
Готовую смесь рекомендуется применять в течение 90 минут после замешивания при температуре +20°C. При более высокой температуре время уменьшается.
Контроль качества должен включать проверку прочности образцов на сжатие в возрасте 7 и 28 суток. При несоответствии нормативам лучше пересмотреть состав и условия приготовления.
Расчет размеров и толщины плиты перекрытия
Оптимальная толщина плиты перекрытия зависит от пролёта и нагрузки. Для пролётов до 3 метров рекомендуемая толщина составляет 120–150 мм. При увеличении пролёта до 5 метров толщина должна быть не менее 180 мм. Для пролётов свыше 5 метров толщина варьируется от 200 до 250 мм с обязательным армированием.
Ширина плиты обычно равна ширине помещения или секции перекрытия, но не менее 600 мм для удобства монтажа и транспортировки. Длина плиты выбирается с учётом длины пролёта и должна иметь запас по длине не менее 5 см для подгонки.
При расчёте толщины учитывайте постоянные нагрузки (собственный вес плиты, отделочные материалы) и временные (мебель, люди). Средняя нагрузка на 1 м² для жилых помещений составляет 400–500 кг, для промышленных – до 1000 кг и выше.
Расчёт прочности основан на формуле изгибающего момента: M = q × L² / 8, где q – равномерно распределённая нагрузка (кг/м²), L – пролёт в метрах. Подбор сечения и арматуры должен обеспечивать предел прочности бетона и стали с учётом коэффициента запаса не менее 1,5.
При толщине плиты менее 150 мм рекомендуется использовать арматуру с диаметром не менее 8 мм, размещённую в два слоя. Для более толстых плит диаметр арматуры увеличивается до 12 мм с промежутками не более 200 мм по длине и ширине.
Учитывайте деформации и возможный прогиб, допустимый прогиб не должен превышать L/250, где L – пролёт плиты в миллиметрах. При превышении этого значения необходимо увеличить толщину плиты или добавить армирование.

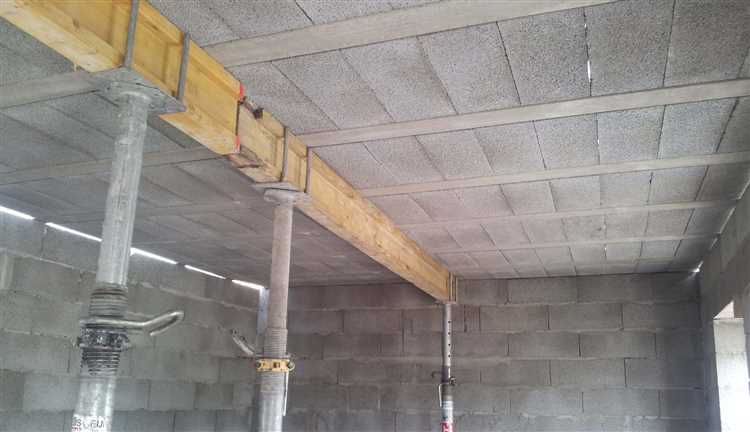

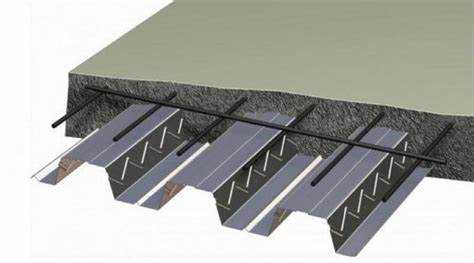

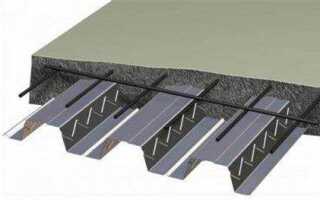

Подготовка опалубки для заливки плиты
Опалубка должна быть выполнена из влагостойкой фанеры толщиной не менее 18 мм или из прочных досок с ровной поверхностью, без трещин и деформаций. Рекомендуется использовать металлические уголки и стяжки для жесткости конструкции, чтобы предотвратить разбухание и деформацию при контакте с бетоном.
Каркас устанавливается строго по проектным размерам с проверкой горизонтальности при помощи строительного уровня и гидроуровня. Допустимый перепад не более 2 мм на метр длины. Крепеж должен обеспечивать жесткую фиксацию, исключая смещение при вибрации и заливке раствора.
Перед монтажом внутренняя поверхность опалубки обрабатывается разделительным составом на основе парафина или масла, предотвращающим прилипание бетона и упрощающим снятие формы после застывания. Применение пленки ПЭТ или полиэтилена возможно при условии плотного прилегания и фиксации.
Обязательно предусмотрите монтаж ребер жесткости или дополнительных подкосов, особенно при больших пролетах и толщине плиты свыше 150 мм. Ребра должны быть размещены с шагом не более 1,2 метра для предотвращения прогиба и деформации опалубки.
В местах прохождения коммуникаций устанавливаются защитные гильзы или прокладки, чтобы избежать повреждения плиты и упростить последующую отделку. Все отверстия и стыки герметизируются монтажной пеной или уплотнителями, чтобы предотвратить вытекание бетона.
Опалубку необходимо очистить от пыли, грязи и мусора, после чего проверить все крепежные элементы на надежность. Приготовьте деревянные или металлические маяки для контроля толщины плиты и ровности заливки.

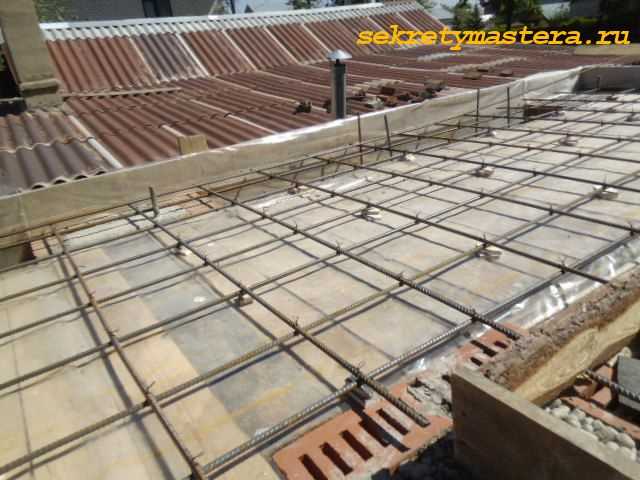

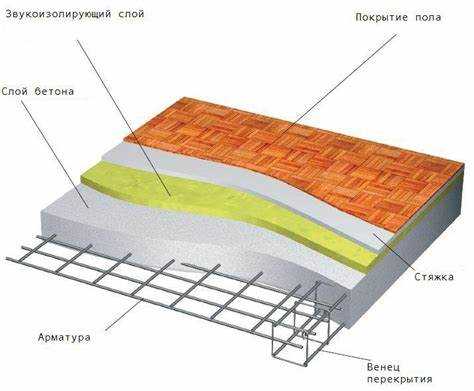

Армирование плиты: типы и расположение арматуры
Для плиты перекрытия применяют два основных типа арматуры: рабочая и распределительная. Рабочая арматура воспринимает основное растягивающее усилие и располагается в нижней части плиты, где возникает максимальное растяжение при нагрузке. Диаметр рабочей арматуры обычно составляет от 10 до 16 мм, в зависимости от расчетной нагрузки и толщины плиты.
Распределительная арматура служит для удержания рабочей арматуры в проектном положении и воспринимает поперечные усилия. Она укладывается в верхней части плиты и чаще всего имеет диаметр 6–8 мм. Шаг сетки распределительной арматуры варьируется от 150 до 250 мм.
Основные схемы армирования: продольное армирование располагается вдоль направления пролета, в зоне растяжения; поперечное – перпендикулярно продольному, для обеспечения пространственной жесткости конструкции.
Арматурные стержни укладывают с обязательным защитным слоем бетона не менее 25 мм, чтобы предотвратить коррозию. На стыках плиты и опор арматуру загибают с радиусом не менее 6 диаметров стержня для создания анкеровки.
Для плит толщиной до 150 мм используют один слой рабочей арматуры. При увеличении толщины и нагрузок добавляют второй слой с шагом между слоями не менее 30 мм. Распределительная арматура обязательно перекрывает рабочую с нахлестом не менее 20 диаметров.
Правильное размещение и надежное крепление арматуры предотвращает образование трещин и повышает несущую способность плиты.
Техника заливки бетона и уплотнения смеси
Заливка бетонной смеси в опалубку для плиты перекрытия требует соблюдения точного порядка действий для обеспечения однородности и прочности изделия.
- Подготовьте опалубку: проверьте герметичность и надежность крепления, чтобы избежать вытекания раствора.
- Заливку проводят слоями толщиной не более 20–25 см. Каждый слой уплотняется перед нанесением следующего.
- Не допускайте оседания цементного молока на поверхность: вибрировать нужно равномерно по всей площади слоя.
- В местах с армированием вибратор вводят между прутьями, не касаясь арматуры, чтобы обеспечить уплотнение вокруг металла.
- При заливке больших плит рекомендуется применять скользящий опалубочный вибратор для равномерного распределения смеси.
- В случае ограниченного доступа вибратор заменяют ручным трамбовочным инструментом, выполняя уплотнение с многократными нажатиями по поверхности слоя.
- Заливка должна производиться непрерывно, чтобы избежать холодных швов между слоями.
После завершения заливки поверхность выравнивают правилом, избегая чрезмерного уплотнения, чтобы не выдавить воду и не снизить прочность бетона.
При температуре ниже +10°C смесь нужно прогревать или использовать специальные противоморозные добавки для сохранения пластичности и качества затвердевания.
Условия и сроки правильного ухода за плитой
Для обеспечения прочности и долговечности плиты перекрытия критически важен правильный уход в первые 28 дней после заливки бетона. Оптимальная температура окружающей среды должна находиться в диапазоне от +10 до +25 °C. При температуре ниже +10 °C бетонный раствор необходимо защищать от промерзания с помощью утепляющих покрытий или специальных пленок.

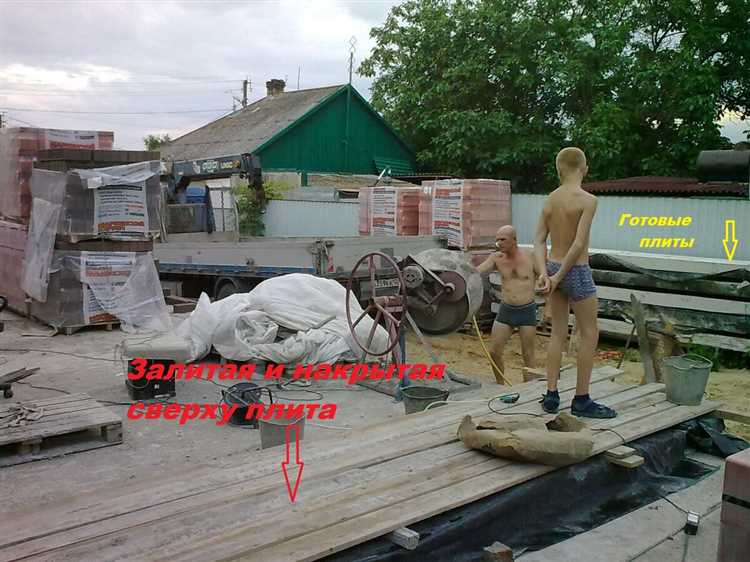

Влажность – ключевой фактор, влияющий на процесс гидратации цемента. В первые 7 дней плита должна поддерживаться во влажном состоянии: поверхность регулярно увлажняется водой не реже 2 раз в день, либо накрывается влажным материалом (мокрым мешковиной, полотном). Это предотвращает образование трещин и способствует равномерному набору прочности.
В течение следующих 21 дня увлажнение можно уменьшить, однако пересыхание плиты не допускается. Для этого рекомендуется использовать полиэтиленовую пленку или специальные пароизоляционные материалы, которые сохранят влажность внутри структуры бетона.
Избегайте механических нагрузок и вибраций на плиту в первые 14 дней. Полное снятие опалубки допустимо только после достижения бетоном прочности не менее 70% проектной, что обычно соответствует 21–28 дням в зависимости от марки цемента и условий затвердевания.
При температуре выше +25 °C необходимо увеличить частоту увлажнения из-за быстрого испарения влаги, а при сильном ветре использовать ветровые экраны для защиты поверхности.
Контроль правильного ухода обеспечит стабильный набор прочности, минимизацию внутреннего напряжения и долговечность конструкции.
Контроль качества и проверка прочности после изготовления
После заливки и затвердевания бетона плиты перекрытия проходят обязательные испытания на прочность. Для этого в процессе изготовления необходимо закладывать контрольные образцы бетона (кубы или цилиндры) с тем же составом и пропорциями, что и основная смесь. Они должны храниться в идентичных условиях затвердевания.
Минимальная прочность бетона проверяется не ранее чем через 28 суток. Стандартный метод – сжатие контрольных образцов на гидравлическом прессе. Значение прочности должно соответствовать проектным требованиям, обычно это не менее 20 МПа для плит перекрытия бытового назначения. Отклонения свыше 5% от расчетной прочности требуют повторного анализа и возможного изменения состава смеси.
Визуальный контроль включает проверку ровности поверхности и отсутствие трещин, раковин и пустот. Допустимая глубина поверхностных дефектов не должна превышать 2 мм, а длина трещин – 0,3 мм. Проверяется также ровность геометрических размеров: отклонение по толщине плиты не более ±5 мм.
Дополнительный метод контроля – ультразвуковое исследование структуры плиты. Он позволяет выявить внутренние пустоты и расслоения, которые не видны внешне. Ультразвуковой прибор измеряет скорость прохождения волн через бетон: снижение более чем на 15% от нормы свидетельствует о дефектах.
После прохождения всех испытаний необходимо составить акт приемки, где фиксируются результаты прочностных тестов, геометрические параметры и дефекты. Плиты, не соответствующие нормативам, подлежат переработке или утилизации во избежание аварийных ситуаций при эксплуатации.
Транспортировка и установка готовых плит перекрытия
Плиты перекрытия имеют значительный вес – от 300 до 1000 кг и более, поэтому транспортировка требует специализированной техники и строгого соблюдения правил безопасности.
- Для перевозки используют автомобильные краны с грузоподъемностью от 5 тонн, оснащённые траверсой с мягкими захватами, чтобы избежать повреждений плит.
- Плиты укладывают горизонтально, с прокладками из дерева или полиэтилена толщиной не менее 5 см между слоями, чтобы предотвратить трещины и сколы.
- Максимальная высота штабеля не должна превышать 1,5 метра, чтобы снизить риск деформации нижних плит.
- При транспортировке необходимо закреплять плиты ремнями с усилием не менее 2000 Н, избегая прямого контакта ремней с поверхностью бетона.

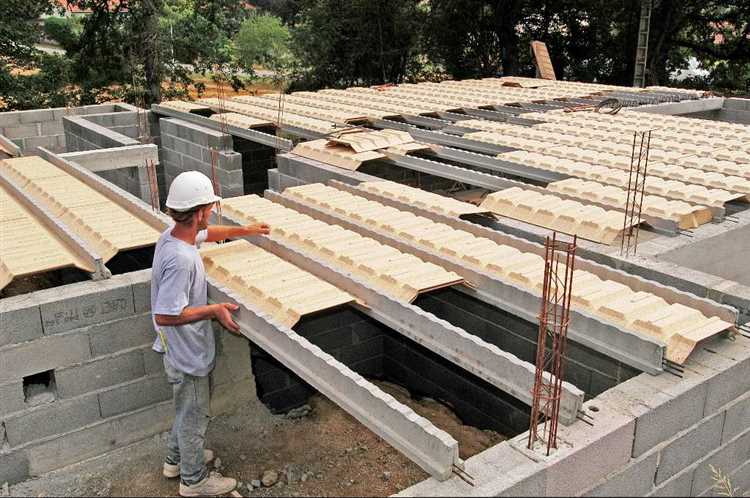

Установка требует тщательного планирования и точности:
- Перед монтажом проверяют ровность и прочность опорных стен или балок. Допустимый перепад высот по площадке – не более 3 мм.
- Краны поднимают плиты за монтажные петли, расположенные на заводе. Петли не должны иметь признаков коррозии или повреждений.
- Плиты устанавливают поочерёдно, начиная с углов здания, контролируя горизонтальность с помощью лазерного уровня.
- Расстояние между плитами должно строго соответствовать проекту – обычно швы не более 10 мм, которые заполняются цементным раствором марки не ниже М300.
- После установки плит рекомендуется выдержать не менее 7 дней до начала нагрузок для полного сцепления с раствором.
В случае монтажа многоуровневых перекрытий рекомендуется использовать временные подпорки с расчетной нагрузкой, чтобы избежать деформаций до полного затвердения бетона.
Вопрос-ответ:
Какие материалы нужны для самостоятельного изготовления плит перекрытия?
Для изготовления плит перекрытия понадобятся цемент, песок, щебень, арматурные стержни, вода и формы для заливки. Цемент и песок берутся для приготовления бетона, щебень добавляет прочность. Арматура используется для усиления конструкции и предотвращения трещин. Формы должны быть прочными и ровными, чтобы плиты получились правильной формы и размеров.
Как правильно приготовить бетон для плит перекрытия?
Для бетона необходимо соблюдать точное соотношение компонентов — обычно цемент, песок и щебень берутся в пропорции примерно 1:3:5. Вода добавляется постепенно, чтобы смесь была однородной и пластичной, но не слишком жидкой. Лучше всего использовать чистую воду и тщательно перемешивать смесь, чтобы не оставалось сухих комков. Чем равномернее распределится цементное молочко, тем прочнее получится плита.
Какие ошибки чаще всего допускают при армировании плит перекрытия своими руками?
Одна из распространённых ошибок — недостаточное количество арматуры или неправильное её расположение. Арматура должна быть размещена так, чтобы выдерживать нагрузки, то есть ближе к натянутым зонам плиты. Ещё часто забывают оставлять защитный слой бетона между арматурой и поверхностью, что приводит к коррозии. Также иногда пренебрегают связыванием арматурных прутьев, из-за чего конструкция теряет жёсткость.
Сколько времени требуется для полного высыхания и набора прочности плиты перекрытия после заливки?
После заливки бетону необходимо выдержать минимум 28 дней для достижения стандартной прочности. В первые несколько суток важно сохранять влажность поверхности — бетон нужно периодически увлажнять, чтобы не образовывались трещины. За это время плита набирает большую часть своей прочности, однако полное отверждение может продолжаться дольше. Важно избегать механических нагрузок до полного затвердевания.
