Сферические зеркала – это оптические поверхности, форма которых соответствует участку сферы. Они делятся на вогнутые и выпуклые, каждый тип формирует изображение по своим законам. Основной задачей при работе с такими зеркалами является определение положения, размера, характера и направления изображения объекта, расположенного перед зеркалом.
Вогнутое зеркало может давать как действительное, так и мнимое изображение. Все зависит от расстояния до предмета относительно фокуса: если предмет находится дальше фокусного расстояния, изображение будет действительным и перевёрнутым; если ближе – мнимым и прямым. Фокусное расстояние F вогнутого зеркала рассчитывается как половина радиуса кривизны: F = R/2.
Выпуклое зеркало всегда даёт мнимое, уменьшенное и прямое изображение независимо от положения предмета. Оно удобно для обзора больших пространств, поскольку расширяет угол зрения. Основное правило построения: все отражённые лучи после преломления кажутся исходящими из одной точки – фокуса, расположенного за зеркалом.
Для построения изображения используют три основных луча: луч, идущий параллельно главной оптической оси, отражается и проходит через фокус; луч, проходящий через фокус, после отражения идёт параллельно оси; луч, направленный в центр зеркала, отражается симметрично. Пересечение отражённых (или их продолжений) определяет положение изображения.
При решении задач важно указывать знак радиуса и фокусного расстояния. В соответствии с правилом знаков: для вогнутого зеркала R > 0, для выпуклого R < 0. Это позволяет точно применять зеркальное уравнение 1/d + 1/f = 1/F и формулу увеличения k = -f/d, где d – расстояние до предмета, f – расстояние до изображения.
Как определить тип сферического зеркала по внешнему виду
Выпуклое зеркало имеет отражающую поверхность на внешней стороне сферы. Форма напоминает купол или часть шара. Такие зеркала всегда уменьшают изображение, создавая эффект панорамного обзора. При приближении к поверхности отражение кажется удалённым, а поле зрения расширяется. Если двигаться в сторону, отражение «сдвигается» в противоположную сторону – чёткий визуальный индикатор выпуклой формы.
Дополнительный признак: вогнутые зеркала дают прямое увеличенное изображение только при расположении объекта между фокусом и зеркалом. Выпуклые всегда формируют уменьшенное и прямое изображение независимо от расстояния.
Правила построения изображения в вогнутом зеркале
Для построения изображения достаточно двух лучей:
1. Луч, параллельный главной оптической оси, после отражения проходит через фокус.
2. Луч, проходящий через фокус до зеркала, после отражения идёт параллельно главной оси.
Положение предмета определяет вид изображения:
За центром кривизны: изображение получается уменьшенным, перевёрнутым, действительным и расположено между фокусом и центром кривизны.
В центре кривизны: изображение совпадает по размерам с предметом, перевёрнутое и находится в той же точке, что и предмет, но по другую сторону оси.
Между фокусом и центром: изображение увеличено, перевёрнуто, действительное, расположено за центром кривизны.
В фокусе: отражённые лучи идут параллельно, изображение не формируется (на бесконечности).

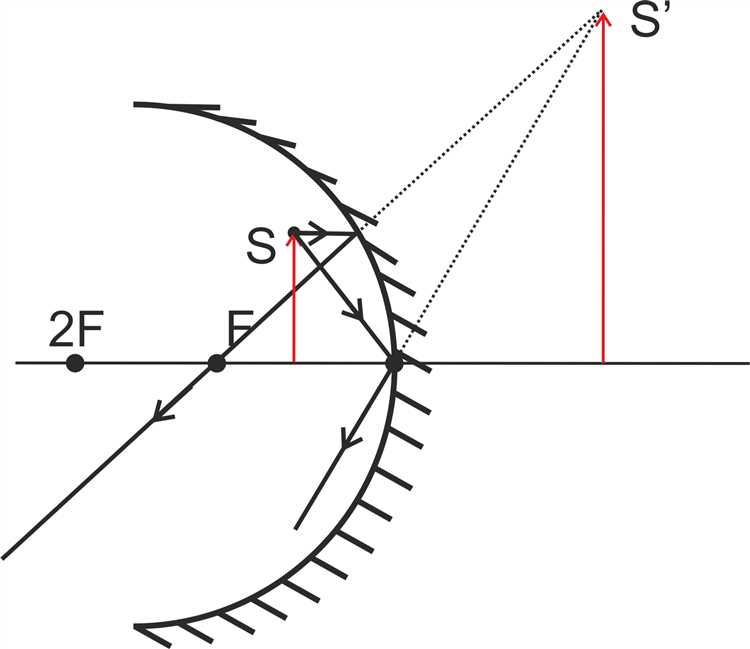

Между фокусом и зеркалом: изображение становится мнимым, прямым, увеличенным и находится за зеркалом.

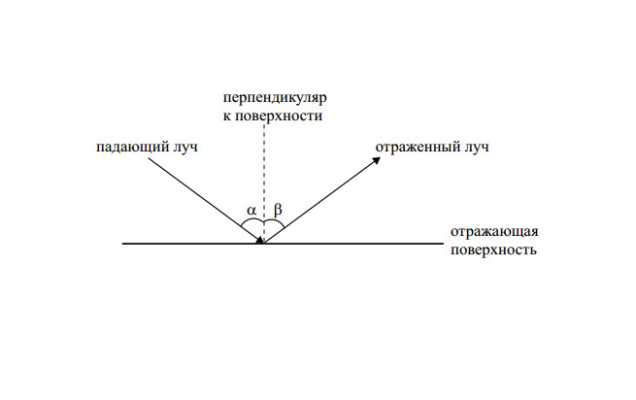

Изображения, полученные при помощи вогнутого зеркала, всегда лежат на оптической оси и подчиняются законам геометрической оптики: угол падения равен углу отражения.
Построение изображения в выпуклом зеркале с помощью трёх главных лучей
Выпуклое зеркало формирует мнимое, уменьшенное и прямое изображение, расположенное за зеркальной поверхностью. Для построения используют три главных луча, каждый из которых подчиняется законам отражения.
Первый луч направляют параллельно главной оптической оси. После отражения он отклоняется так, будто выходит из фокуса, расположенного за зеркалом.
Второй луч направляют к центру кривизны. Он падает на зеркало перпендикулярно его поверхности и отражается по тому же пути обратно.
Третий луч проходит через фокус (мысленно за зеркалом) до поверхности зеркала. После отражения он выходит параллельно главной оптической оси.
Точка пересечения продолжений отражённых лучей определяет положение мнимого изображения. Изображение всегда располагается между фокусом и зеркальной поверхностью, независимо от положения объекта перед зеркалом.
Как определить характер изображения: мнимое или действительное
Характер изображения в сферическом зеркале зависит от положения предмета относительно фокуса и центра кривизны. Для определения мнимого или действительного изображения следует учитывать следующие признаки:
- Мнимое изображение образуется только в выпуклом зеркале или в вогнутом, если предмет расположен между фокусом и зеркалом.
- Действительное изображение возникает в вогнутом зеркале, если предмет находится за фокусом.
Пошаговая проверка:
- Определи тип зеркала: вогнутое (собирающее) или выпуклое (рассеивающее).
- Измерь расстояние от предмета до зеркала (обозначается как d).
- Найди фокусное расстояние f. Для вогнутого зеркала оно положительное, для выпуклого – отрицательное.
- Воспользуйся зеркальной формулой:
1/f = 1/d + 1/s, где s – расстояние до изображения.
- Реши уравнение и проанализируй знак s:
- Если s положительное – изображение действительное, расположено перед зеркалом.
- Если s отрицательное – изображение мнимое, находится за зеркальной поверхностью.
Дополнительные признаки:
- Действительное изображение можно проецировать на экран. Оно всегда перевёрнуто относительно предмета.
- Мнимое изображение не проецируется, его видно только при взгляде в зеркало. Оно прямое и увеличенное.
Расчёт расстояния до изображения с использованием зеркального уравнения
Для определения расстояния до изображения в сферическом зеркале используется зеркальное уравнение:
1/f = 1/d + 1/f′,
где f – фокусное расстояние зеркала, d – расстояние от предмета до зеркала, f′ – расстояние от изображения до зеркала. Все величины выражаются в одинаковых единицах, обычно в сантиметрах.
Фокусное расстояние f определяется как половина радиуса кривизны зеркала: f = R/2. Для вогнутого зеркала f положительно, для выпуклого – отрицательно.
При известном f и d необходимо выразить f′:
1/f′ = 1/f - 1/d,
далее вычисляется f′ как обратная величина полученной разности. Знак результата определяет тип изображения: положительное значение – изображение находится перед зеркалом (действительное), отрицательное – позади зеркала (мнимое).
Пример: вогнутое зеркало с радиусом 40 см, предмет расположен на расстоянии 60 см. Тогда f = 20, d = 60,
1/f′ = 1/20 - 1/60 = (3 - 1)/60 = 2/60,
f′ = 30 см. Изображение – действительное, на расстоянии 30 см перед зеркалом.
Для выпуклого зеркала с теми же параметрами f = -20,
1/f′ = -1/20 - 1/60 = (-3 - 1)/60 = -4/60,
f′ = -15 см. Изображение – мнимое, расположено за зеркальной поверхностью.
При расчётах важно соблюдать знаковую конвенцию: расстояния до предмета считаются положительными, фокусное расстояние и расстояние до изображения могут быть как положительными, так и отрицательными в зависимости от вида зеркала и характера изображения.
Особенности построения изображения при расположении предмета в фокусе
Если предмет расположен в фокусе сферического зеркала, отражённые лучи после отражения идут параллельно. Это означает, что действительное изображение не формируется: отражённые лучи не пересекаются, а кажутся исходящими из бесконечности.
Для вогнутого зеркала с фокусным расстоянием F (например, 10 см) предмет, размещённый на этом расстоянии от зеркала, создаёт пучок отражённых лучей, идущих параллельно оптической оси. Глаз наблюдателя не воспринимает конкретного изображения, поскольку нет точки пересечения лучей или их продолжений. Изображение в этом случае называют мнимым и расположенным в бесконечности.
На практике это используется, например, в прожекторах или фарах: источник света помещают в фокус параболического или сферического зеркала, и свет отражается параллельными лучами.
Алгоритм построения:
- Провести луч параллельно главной оптической оси – он отразится через фокус.
- Провести луч через фокус – он отразится параллельно оси.
- При расположении предмета строго в фокусе оба луча после отражения идут параллельно, не пересекаются.
Типичные ошибки при построении изображений и способы их избежать
При построении изображений в сферическом зеркале часто возникают систематические ошибки, приводящие к неправильному определению положения, размера и характера изображения. Чтобы их избежать, важно соблюдать конкретные правила и алгоритмы.
- Неверное проведение главной оптической оси:
Главная оптическая ось должна проходить через центр кривизны зеркала и вершину. Ошибка в направлении оси приводит к сдвигу точек построения и искажению изображения.
- Ошибки в построении лучей:
- Луч, падающий параллельно главной оптической оси, должен отражаться через фокус. Часто его строят с отклонением, что приводит к неверному пересечению лучей.
- Луч, проходящий через центр кривизны, отражается обратно по тому же пути. Если этот принцип не соблюдается, изображение смещается.
- Луч, направленный на вершину зеркала, отражается так, что угол падения равен углу отражения. Нарушение этого правила приводит к ошибкам в построении углов.
- Неправильное определение положения фокальной точки:
Фокус расположен на расстоянии половины радиуса кривизны зеркала. Неправильное измерение или использование другого значения искажает все построение.
- Отсутствие учета знаков и направлений:
- Недостаточное количество построенных лучей:
Для точного определения изображения требуется построить минимум два из трех основных лучей. Построение одного луча или более одного, но с ошибками, делает результат ненадежным.
Чтобы избежать этих ошибок, следует:
- Точно определить главную оптическую ось и основные точки (центр кривизны, вершина, фокус).
- Использовать четкие геометрические построения для каждого из трех ключевых лучей.
- Проверять результат пересечения лучей – точка пересечения должна соответствовать положению изображения.
- Учитывать направление лучей и знаки при вычислении расстояний и размеров.
- Практиковать построения на нескольких примерах с разными расположениями объекта относительно зеркала для отработки навыков.
Вопрос-ответ:
Как формируется изображение в сферическом зеркале?
Изображение в сферическом зеркале создаётся за счёт отражения света от его поверхности. Лучи света, падающие на зеркало, отражаются по законам геометрической оптики — угол падения равен углу отражения. В зависимости от формы зеркала (вогнутое или выпуклое) и положения предмета, отражённые лучи либо сходятся, либо расходятся, образуя реальные или мнимые изображения.
Какие отличия в изображениях, получаемых в вогнутом и выпуклом сферическом зеркале?
В вогнутом зеркале изображение может быть как реальным, так и мнимым: если предмет находится дальше фокальной точки, формируется реальное изображение, которое можно проецировать на экран; если ближе — мнимое, видимое только через зеркало. Выпуклое зеркало всегда даёт мнимое, уменьшенное и прямое изображение вне зависимости от положения предмета, поскольку отражённые лучи расходятся.
Что такое фокусное расстояние сферического зеркала и как оно связано с радиусом кривизны?
Фокусное расстояние — это расстояние от вершины зеркала до его фокальной точки, где сходятся или кажутся расходящимися отражённые лучи. Для сферического зеркала оно равно половине радиуса кривизны зеркала. Если радиус кривизны R, то фокусное расстояние f = R/2.
Почему изображение в сферическом зеркале иногда кажется искажённым или размытым?
Искажения возникают из-за аберраций, которые связаны с тем, что сферическое зеркало не является идеальной параболической поверхностью. Лучи, падающие далеко от центральной оси, отражаются с небольшими отклонениями, что приводит к размытию и искажениям изображения, особенно заметным при большом угле падения света.
Как можно построить изображение предмета в сферическом зеркале с помощью лучей?
Для построения изображения обычно используют три характерных луча: 1) луч, идущий параллельно главной оси зеркала, после отражения проходит через фокус; 2) луч, проходящий через фокус до зеркала, после отражения идёт параллельно главной оси; 3) луч, направленный к центру кривизны, отражается обратно по тому же пути. Пересечение отражённых лучей показывает положение изображения — его размер, ориентацию и тип (реальное или мнимое).
Как определить положение и характер изображения, создаваемого сферическим зеркалом?
Для построения изображения в сферическом зеркале сначала проводят главную оптическую ось и отмечают вершину зеркала и его фокус. Затем выбирают точку объекта и проводят через неё два основных луча: один параллельно главной оптической оси, который после отражения проходит через фокус, и второй — через центр кривизны зеркала, который отражается обратно по тому же пути. Пересечение отражённых лучей или их продолжений указывает на положение изображения. Характер изображения (действительное или мнимое, увеличенное или уменьшенное, прямое или перевёрнутое) определяется на основании положения объекта относительно фокуса и центра кривизны.
