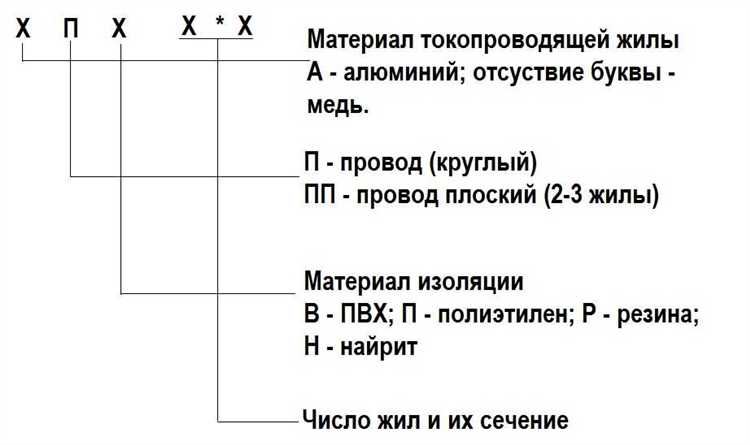

Маркировка НГ на электрическом кабеле указывает на его негорючие свойства. Это означает, что изоляция и оболочка кабеля не поддерживают горение при одиночной прокладке. Такая характеристика важна при проектировании электропроводки в зданиях с повышенными требованиями к пожарной безопасности – жилых домах, школах, медицинских учреждениях, производственных цехах.
В маркировке используется аббревиатура от слов «не горит». Однако наличие обозначения НГ не означает полной пожарной безопасности. Кабель с маркировкой НГ не должен распространять пламя, но может оплавляться или выделять дым. Для оценки этих параметров дополнительно применяются другие обозначения: нг-LS (low smoke), нг-HF (halogen free) и др.
Важно учитывать, что кабели с индексом НГ допустимо укладывать только поштучно, без групповой прокладки. При прокладке пучками требуется использовать кабель с маркировкой нг(A), что указывает на способность кабеля не распространять горение в составе пучка. Нарушение этого требования может привести к нарушению правил пожарной безопасности и отказу систем при возгорании.
Перед выбором кабеля следует уточнить требования СП 6.13130.2020 и ПУЭ, а также конкретные условия эксплуатации. Для ответственных объектов предпочтительно использовать кабели не только с маркировкой НГ, но и с дополнительными свойствами: низким дымовыделением, отсутствием галогенов и устойчивостью к высоким температурам.

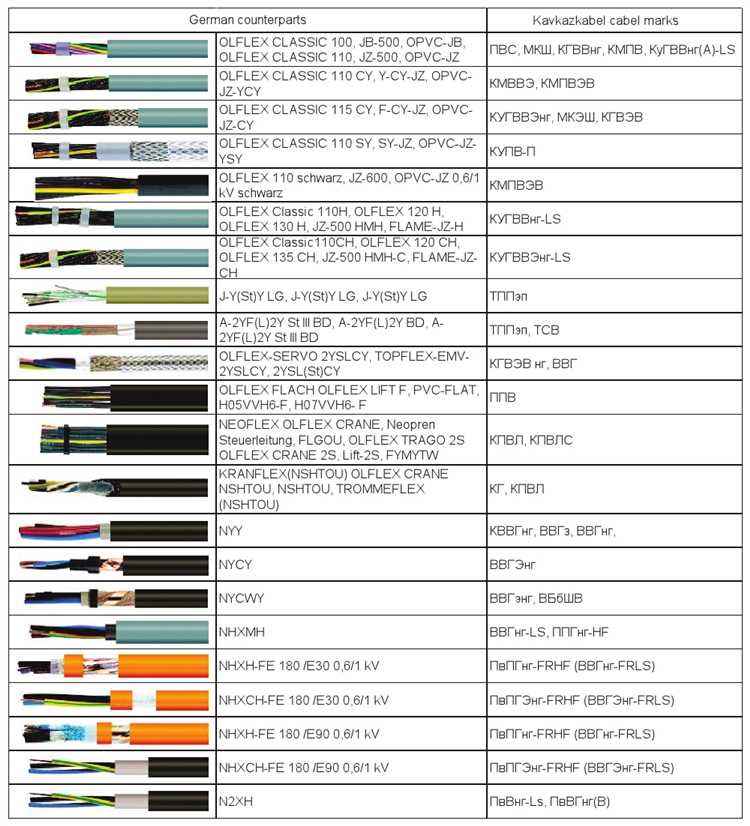

Что обозначает маркировка НГ на оболочке кабеля
Кабели с обозначением «НГ» изготавливаются с применением полимерных материалов, которые обладают кислородным индексом выше 27%. Это значит, что они не поддерживают горение в нормальных условиях окружающей среды. При возникновении пожара такие кабели локализуют распространение пламени в пределах повреждённого участка.
Маркировка наносится непосредственно на внешнюю оболочку методом тиснения, печати или лазерной гравировки. Она читается как часть полной марки кабеля, например: ВВГнг, КВВГнг, ПВСнг. Отсутствие этой надписи указывает на то, что кабель не соответствует требованиям по пожарной безопасности и не должен использоваться в помещениях с массовым пребыванием людей или в местах с ограниченной эвакуацией.
Выбирая кабель для прокладки в стенах, потолках и кабельных лотках, следует ориентироваться именно на наличие маркировки «НГ». При закупке обязательно требовать у поставщика сертификаты соответствия требованиям ГОСТ 31565 и ГОСТ Р 53315, где конкретно указывается категория пожарной опасности изделия.
Чем кабель с маркировкой НГ отличается от обычного
Маркировка НГ указывает на то, что кабель не распространяет горение. Это свойство достигается за счёт применения специальных безгалогеновых или негорючих оболочек, устойчивых к высоким температурам.
Обычные кабели при возгорании поддерживают горение и могут стать источником распространения пламени по кабельным трассам. Такие изделия нередко изготавливаются с применением ПВХ-пластикатов, не обладающих антипиреновыми свойствами.
Конструктивное отличие заключается в составе изоляции и оболочки. У кабелей с маркировкой НГ применяются композиции с добавками антипиренов: триоксид сурьмы, гидроксид алюминия или магния. Это снижает тепловыделение при тлении и исключает каплеобразование расплава.
Практическое применение кабелей НГ оправдано в местах с высокой плотностью кабельных трасс: в щитовых, тоннелях, шахтах и в жилых зданиях. Использование обычных кабелей в таких условиях может привести к быстрому распространению пожара по всей линии.
Рекомендация: при прокладке линий в общественных или промышленных объектах выбирать кабели с маркировкой НГ обязательно. Это не только мера пожарной безопасности, но и требование нормативных документов – в частности, СП 6.13130.2020 и ПУЭ.
Какие типы кабелей могут иметь маркировку НГ
Маркировка НГ (негорючий) применяется к кабелям, способным ограничивать распространение горения при одиночной прокладке. Она указывается в составе обозначения кабеля и может присутствовать в силовых, контрольных и слаботочных кабелях.
Силовые кабели с медными или алюминиевыми жилами, изоляцией из ПВХ, полиэтилена или сшитого полиэтилена, часто имеют индекс НГ. Примеры: ВВГнг, АСБлнг, КВВГнг. Эти изделия применяются в жилых и промышленных зданиях, включая места с повышенными требованиями к пожарной безопасности.
Контрольные кабели с НГ-маркировкой, например, КВВГнг и КВБбШвнг, используют для подключения контрольно-измерительных приборов, когда требуется минимизировать риски возгорания в кабельных трассах.
Кабели связи и сигнализации, такие как ППГнг и МКЭШнг, также могут иметь эту маркировку. Их прокладывают в общественных зданиях, системах пожарной сигнализации и автоматике.
При выборе кабеля с индексом НГ важно учитывать конкретную модификацию: нг, нг-LS (пониженное дымовыделение), нг-HF (без галогенов). Они различаются по уровню пожарной безопасности и области применения.
В каких ситуациях требуется применение кабеля с маркировкой НГ
Кабель с маркировкой НГ (негорючий) необходим в местах, где при возникновении короткого замыкания или перегрева исключено распространение огня по кабельной трассе. Такие кабели не поддерживают горение при одиночной прокладке, что критично для обеспечения пожарной безопасности.
Использование НГ-кабеля регламентируется сводами правил, включая СП 6.13130.2020 и ПУЭ. Он обязателен:
- в жилых и общественных зданиях высотой более 28 м;
- на эвакуационных путях и в зонах с массовым пребыванием людей – школах, больницах, вокзалах;
- в шахтах лифтов, вентиляционных камерах, технических этажах и кабельных каналах;
- при прокладке в коридорах гостиниц, общежитий и административных зданий;
- в помещениях с установками пожарной сигнализации, системами дымоудаления и автоматического пожаротушения;
- в трансформаторных и серверных помещениях, где происходит концентрированная прокладка кабелей;
- при монтаже резервных линий электроснабжения 1-й категории (по ПУЭ), включая линии освещения путей эвакуации.
Выбор кабеля без НГ-маркировки в указанных зонах может привести к нарушению норм и увеличивает риск быстрого распространения огня. В большинстве случаев монтажные и проектные организации обязаны использовать только кабель с сертификатом пожарной безопасности, подтверждающим соответствие классу ПБ НГ.

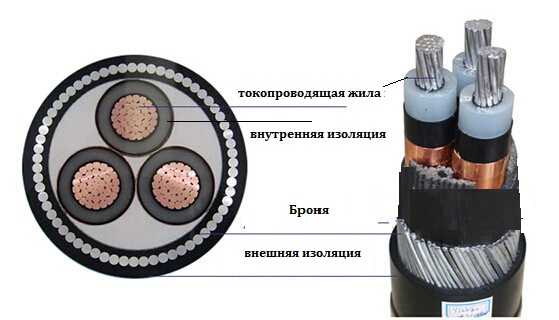

Как проверяется соответствие кабеля требованиям НГ
Маркировка НГ (негорючий) указывает на то, что кабель не распространяет горение. Проверка соответствия этой характеристике проводится в аккредитованных лабораториях согласно ГОСТ 31565-2012 и ГОСТ 53315-2009.
- Испытания проводят в вертикальной шахте длиной не менее 3,5 м, где закрепляют несколько образцов кабеля длиной от 3 до 3,5 м.
- Кабели подвергаются воздействию открытого пламени с помощью горелки, подающей смесь пропана и воздуха. Время воздействия – 20 минут.
- Температура пламени – около 750–800 °C, диаметр пламени – до 200 мм. Угол наклона горелки – 45 градусов к вертикали.
- Во время испытания фиксируется длина обугливания. Для соответствия требованиям НГ она не должна превышать 2,5 м.
- Дополнительно проверяется наличие капель горящего материала. При их наличии кабель не соответствует классу НГ.
После завершения испытаний составляется протокол с указанием параметров испытаний и заключением. Кабель получает подтверждение соответствия только при выполнении всех условий без отклонений.

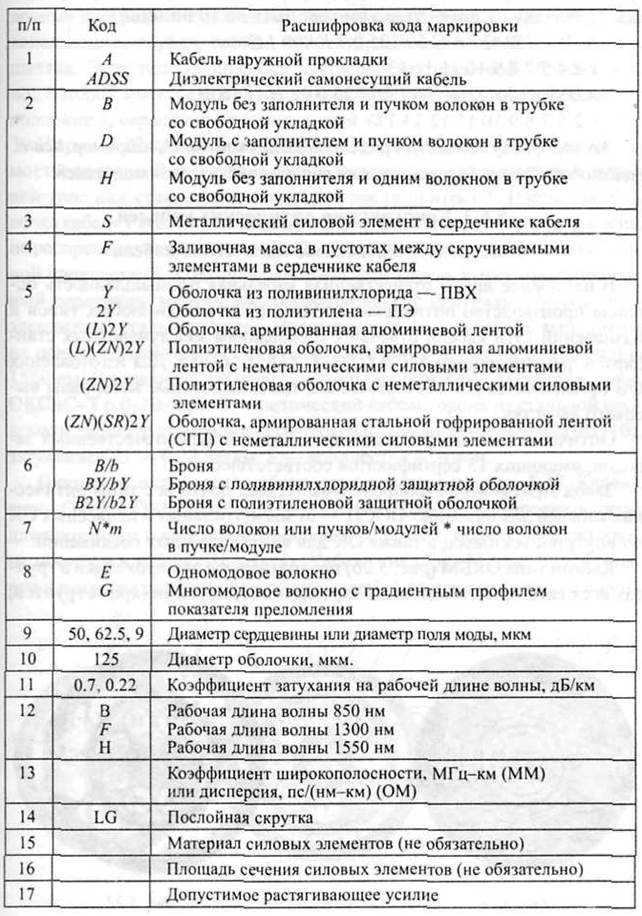

Что означает дополнение «НГ-LS», «НГ-HF» и другие варианты
Маркировка «НГ» указывает на негорючесть кабеля, но дополнения уточняют характер его поведения при горении и состав оболочки. Эти обозначения критичны при проектировании систем электроснабжения в зданиях с повышенными требованиями к безопасности.
- НГ-LS – Low Smoke. При горении выделяет минимальное количество дыма. Используется в помещениях с массовым пребыванием людей (офисы, школы, торговые центры), где требуется сохранить видимость при эвакуации.
- НГ-HF – Halogen Free. Не содержит галогенов. При горении не выделяет коррозионно-активных и токсичных газов. Применяется в телекоммуникационных центрах, медицинских учреждениях, на транспорте, в серверных.
- НГ-LSLTx – Low Smoke, Low Toxicity, без галогенов. Максимально безопасен при возгорании. Обеспечивает низкое газо- и дымовыделение, не выделяет вредных веществ. Подходит для систем жизнеобеспечения и автоматизации зданий.
- НГ-FRLS – Fire Resistant Low Smoke. Сохраняет работоспособность при огне (огнестойкий), при этом с низким дымовыделением. Используется в кабельных линиях систем противопожарной защиты.
- НГ-FRHF – огнестойкий, без галогенов. Не теряет функции при воздействии огня, не выделяет коррозионных веществ. Применяется в туннелях, метро, критической инфраструктуре.
При выборе важно учитывать: степень пожарной опасности помещения, наличие автоматических систем пожаротушения, количество и плотность прокладки кабеля. Для систем, обеспечивающих безопасность, необходимы огнестойкие маркировки с низким дымовыделением и без галогенов.

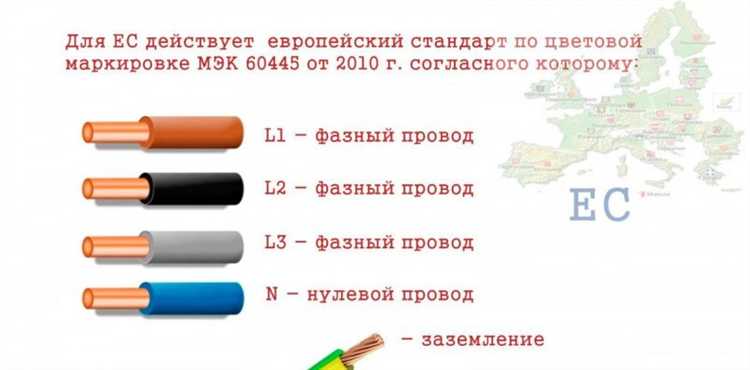

Как визуально определить кабель с маркировкой НГ при покупке
При выборе кабеля с низкой горючестью (НГ) важно внимательно осматривать внешнюю оболочку. На поверхности должна присутствовать чёткая маркировка, включающая аббревиатуру НГ без дополнительных букв. Например: ВВГнг, КГнг, ПВСнг.
Надпись наносится с шагом не более одного метра вдоль всей длины кабеля. Отсутствие маркировки или её размытие – основание отказаться от покупки. Допускается указание производителя, даты выпуска, стандарта (например, ГОСТ 31565-2012) и сечения жил.
Цвет оболочки не свидетельствует о классе горючести, но чаще встречается чёрный, белый или серый. Обратите внимание на поверхность: оболочка должна быть гладкой, без пузырей и трещин. Наличие следов деформации или неоднородности может указывать на несоблюдение технологии, что снижает огнестойкость.
Попросите продавца разрезать кабель. У изделий категории НГ изоляция плотная, не крошится, при сгибе не трескается. При лёгком нагреве зажигалкой оболочка НГ кабеля не поддерживает горение и гаснет после удаления источника пламени.
Всегда проверяйте наличие сертификата соответствия. Он должен подтверждать исполнение в категории НГ и указывать полный номер партии. Несовпадение данных на кабеле и в документах – сигнал о подделке.
