Электрический ток между фазой и нулем считается стандартной нагрузочной ситуацией в бытовых сетях 220 В. При касании фазного провода человек может получить удар напряжением до 220 В, что при токе в 30–50 мА уже способно вызвать фибрилляцию сердца. Нулевая жила в исправной сети не представляет опасности, но при обрыве или переполюсовке она становится потенциалом, идентичным фазному.

При соединении двух фаз из разных линий возникает межфазное напряжение, которое в трёхфазной сети достигает 380 В. Это означает удвоенную потенциальную энергию тока и существенно больший риск поражения. Контакт с двумя фазами приводит к прохождению тока по телу через сердечную зону с высокой вероятностью летального исхода – даже при кратковременном воздействии.

Критично учитывать, что автоматические выключатели и УЗО часто настроены на токи выше 30 мА, и не всегда успевают сработать мгновенно. При работе с двумя фазами возникает не только угроза прямого поражения, но и риск дугового пробоя, термических ожогов, разрушения изоляции.

Рекомендация: избегать одновременного контакта с двумя фазами при любых условиях, особенно при работах в распределительных щитах и на линии с трёхфазным питанием. Для диагностики всегда использовать индикаторы напряжения и проверять отсутствие потенциала на каждой жиле, а не полагаться на визуальные признаки или отключённые автоматы.

Что опаснее: фаза с нулем или две фазы

При касании фазы и нуля человек оказывается под напряжением 220 В. Это опасно, но в большинстве случаев сопротивление тела и возможные защитные меры (автомат, УЗО) снижают риск до контролируемого уровня. При этом ток проходит через тело к земле, если оно заземлено, или по другим путям с меньшим сопротивлением.

Касание двух фаз в трехфазной сети гораздо опаснее. Между двумя фазами создается напряжение 380 В. Это выше на 73% по сравнению с фазой и нулем. При таком напряжении ток через тело возрастает пропорционально, что резко увеличивает вероятность фибрилляции сердца, тяжелых ожогов и летального исхода. Даже кратковременный контакт может привести к необратимым последствиям.

Наличие двух фаз в цепи исключает путь с пониженным сопротивлением через ноль, как в однофазной схеме. При этом защита может не сработать мгновенно, особенно если фаза берется с разных автоматов, а сопротивление тела велико. Это усложняет срабатывание дифференциальных автоматов и УЗО.

Работа с двухфазными цепями требует дополнительной изоляции, средств защиты и понимания особенностей схемы. В промышленности двухфазное касание считается одной из самых критичных аварийных ситуаций. Категорически запрещено производить какие-либо манипуляции без отключения обеих фаз и проверки их отсутствия индикатором.

Как различить схему подключения: фаза-ноль и две фазы

Первый способ проверки – измерение напряжения мультиметром. Установите прибор на переменное напряжение до 600 В. При подключении щупов между двумя проводами:

Если напряжение 220 В, значит один из проводов – ноль. Это схема фаза-ноль.

Если напряжение 380 В, оба провода фазные – схема две фазы.

Второй способ – индикаторная отвертка. При касании к фазному проводу индикатор загорается. При касании к нулевому – нет реакции. Если индикатор светится на обоих проводах, это две фазы.

Третий способ – визуальный осмотр на щитке. В однофазной схеме фаза берётся с одного автомата, ноль – с нулевой шины. В двухфазной – провода подключены к двум разным фазным автоматам, установленным на разных фазах (обычно L1 и L2).

Четвёртый метод – использование вольтметра между проводами и заземлением. Между каждой фазой и заземлением должно быть около 220 В. Между нулём и заземлением – не более 5 В. Если оба провода дают 220 В относительно земли – это две фазы.

Проверку всегда проводить при отключённой нагрузке и соблюдении техники безопасности. При малейших сомнениях рекомендуется обратиться к электрику.

Почему ток между двумя фазами сильнее и опаснее

При прикосновении к двум фазам переменного тока человек оказывается под напряжением, равным линейному – в бытовых сетях это 380 В. Для сравнения, между фазой и нулём – лишь 220 В. Повышенное напряжение увеличивает ток через тело, что прямо пропорционально повышает риск смертельного исхода.

Сопротивление тела человека в обычных условиях составляет от 1000 до 2000 Ом. При напряжении 220 В через тело проходит ток порядка 110–220 мА, что уже опасно. При 380 В ток возрастает до 190–380 мА – этого достаточно для остановки сердца за доли секунды.

Кроме силы тока, опасность междуфазного контакта усугубляется отсутствием точки с потенциальным заземлением. При фазе и нуле ток может частично стекать через заземление, снижая его путь через тело. Между фазами – полной цепью становится человек, без альтернативного выхода тока.

Автоматические выключатели и УЗО часто настроены под утечку относительно нуля. При междуфазном касании защита может не сработать мгновенно, особенно при симметричной нагрузке. Это делает время воздействия тока критически опасным.

Рекомендация: категорически запрещается производить какие-либо работы в цепях с возможным междуфазным напряжением без отключения питания и надёжного контроля отсутствия потенциала на всех проводниках.

Электробезопасность требует строгого понимания характера напряжений. Междуфазный ток – один из самых агрессивных факторов поражения.

Роль заземления при контакте с фазой и нулем

Заземление служит ключевым фактором безопасности при поражении электрическим током. При прикосновении к фазному проводнику наличие эффективного заземления корпуса оборудования ограничивает напряжение прикосновения и уменьшает ток, проходящий через тело человека. Это снижает риск фибрилляции сердца и ожогов.

В системах с глухозаземлённой нейтралью, таких как TN-C и TN-S, ток при замыкании на корпус быстро уходит по заземляющему контуру, вызывая срабатывание автоматического выключателя. Если заземления нет, человек становится частью цепи между фазой и землей, и ток может превысить 100 мА при напряжении 230 В, что смертельно опасно.

Контакт с нулевым проводом в отсутствие заземления также опасен. При обрыве нуля в системе TN-C на корпусе оборудования может появиться полное фазное напряжение. В этом случае прикосновение к корпусу без заземления приводит к поражению током с той же опасностью, как и при прямом контакте с фазой.

Рекомендуется обеспечить сопротивление заземления не выше 4 Ом для частных домов и не выше 0,5 Ом для промышленных объектов. Проверка целостности заземляющего контура должна проводиться не реже одного раза в год.

Заземление снижает напряжение касания до безопасного уровня и обеспечивает путь тока, минуя человека. Его отсутствие или неэффективность многократно увеличивает риск поражения током даже при контакте с нулевым проводником.

Какие повреждения вызывает ток в каждой из схем

При прохождении тока между фазой и нулём через тело человека напряжение составляет 220 В. Ток величиной от 30 до 50 мА уже может вызвать паралич дыхательных мышц, при 100 мА – фибрилляцию сердца. Повреждения зависят от пути тока: через грудную клетку он поражает сердце и лёгкие, вызывая остановку дыхания, аритмию, потерю сознания. При продолжительном контакте возможны глубокие ожоги в местах входа и выхода тока.

При контакте с двумя фазами напряжение возрастает до 380 В. Это увеличивает ток почти вдвое, что приводит к тяжёлым последствиям даже при кратковременном воздействии. Уже при 50 мА на этом напряжении фибрилляция наступает практически мгновенно. Термические ожоги становятся более глубокими, часто с разрушением тканей и образованием некрозов. Повышенная вероятность летального исхода обусловлена как силой тока, так и его скоростью действия на жизненно важные органы.

Основная рекомендация – исключать любые работы под напряжением, особенно в системах с двумя фазами. Использование УЗО с током утечки до 10 мА, диэлектрических перчаток и постоянный контроль отсутствия напряжения на рабочих участках – обязательны. Даже кратковременное прикосновение в схеме двух фаз требует немедленной медицинской помощи, независимо от субъективного самочувствия пострадавшего.

Что произойдёт при случайном прикосновении к двум фазам

При касании одновременно двух фаз возникает разность потенциалов, равная сумме напряжений между ними, обычно 380 В или 400 В в промышленной сети. Через тело человека протекает ток, зависящий от сопротивления кожи, влажности и пути прохождения электричества. При таком воздействии ток может достигать значений от десятков до сотен миллиампер, что значительно превышает порог чувствительности и опасности для жизни.

Ток выше 30 мА способен вызвать фибрилляцию желудочков сердца, которая часто приводит к летальному исходу без немедленной медицинской помощи. При напряжении между двумя фазами отсутствует нулевой проводник, поэтому через тело проходит полный фазный ток, что повышает риск сильного ожога, повреждения внутренних органов и паралича дыхания.

Важным фактором является продолжительность контакта: уже 0,1–0,2 секунды воздействия может быть смертельно опасным. Мгновенное отключение источника питания снижает риск, однако при случайном прикосновении часто наблюдается невозможность быстро отпустить провод из-за судорожного сокращения мышц.

Рекомендуется использование средств индивидуальной защиты, таких как изолирующие перчатки и обувь, а также применение защитных устройств (автоматические выключатели, УЗО). При работе с оборудованием, где возможен контакт с двумя фазами, следует соблюдать строгие правила безопасности и использовать контрольные методы для полного обесточивания.

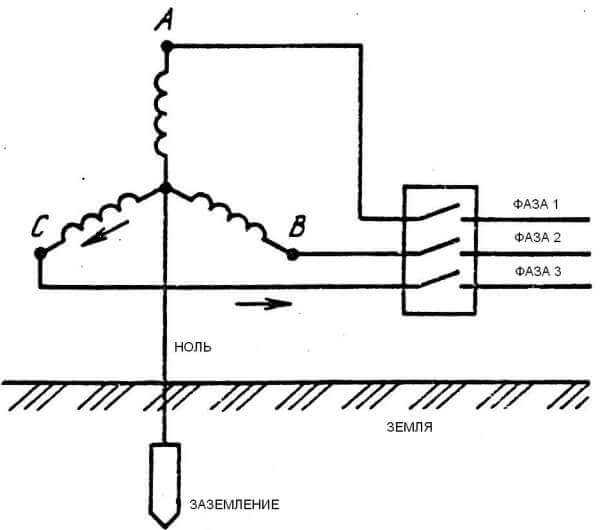

Чем опасна путаница между нулем и второй фазой

Путаница между нулевым проводом и второй фазой приводит к серьезным нарушениям в работе электроустановок и представляет угрозу безопасности. Основные риски и последствия связаны с неправильным распределением потенциалов и токов.

• Опасность поражения током: нулевой провод обычно заземлен и имеет близкий к нулю потенциал. Если его заменить на вторую фазу, металлические корпуса приборов и защитные элементы оказываются под напряжением, что повышает риск ударов током.
• Нарушение работы защитных устройств: автоматические выключатели и УЗО рассчитаны на определенную схему подключения. При ошибке фаза на месте нуля отключение может не сработать, так как ток утечки не фиксируется корректно, что увеличивает вероятность возгорания или повреждения оборудования.
• Проблемы с заземлением и нулевым потенциалом: в случае подключения второй фазы вместо нуля происходит нарушение симметрии фаз, что вызывает токи обратной последовательности и искажение напряжения в сети. Это может привести к перегоранию трансформаторов и выходу из строя чувствительных устройств.
• Ошибки при измерениях и диагностике: неправильное определение проводов затрудняет проверку сопротивления изоляции и выполнение монтажных работ, повышая вероятность аварийных ситуаций.

1. Перед подключением обязательно использовать индикатор напряжения для точного определения фазы и нуля.

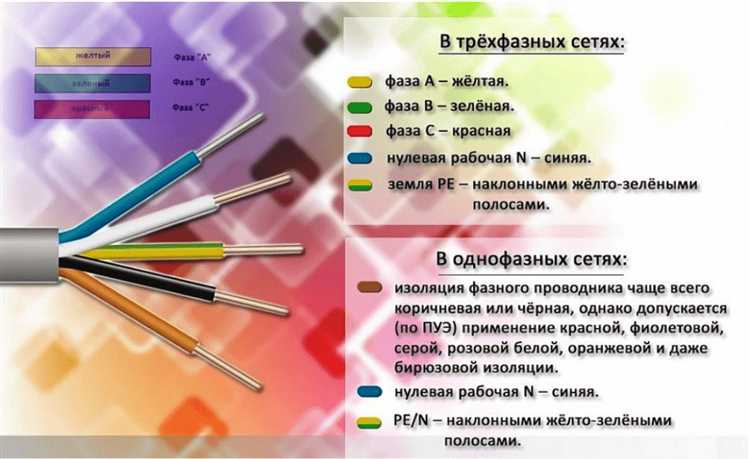

2. Проверять маркировку и цветовую кодировку проводов согласно ПУЭ и ГОСТ.
3. Избегать самостоятельного монтажа без навыков электробезопасности и использовать услуги квалифицированных специалистов.
4. Регулярно проводить техническое обслуживание и проверку электроустановок с акцентом на правильность подключения проводов.

Как защититься от поражения током в разных схемах

Защита от поражения током зависит от конструкции электрической схемы и особенностей подключения фаз и нуля. Рассмотрим основные меры для разных вариантов подключения.

• Схема с фазой и нулём (однофазная):
  1. Используйте УЗО с током срабатывания не выше 30 мА для своевременного отключения при утечке тока на корпус.
  2. Обеспечьте правильное заземление потребителей, чтобы минимизировать разность потенциалов между корпусом и землёй.
  3. Проверяйте целостность PEN-проводника при совместном нуле и защитном проводнике – его обрыв приводит к опасному напряжению на корпусе.
  4. Избегайте использования повреждённого или неисправного изоляционного материала на фазном проводе.
• Схема с двумя фазами (двухфазная):
  1. Устанавливайте дифференциальные автоматы с настройками, учитывающими более высокое напряжение между фазами (обычно 380 В), чтобы избежать ложных срабатываний.
  2. Используйте изоляцию с минимальным классом прочности, рассчитанным на максимальное напряжение между фазами.
  3. При подключении приборов учитывайте возможность возникновения потенциала между фазами – не допускайте одновременного касания разных фаз.
  4. Обеспечьте распределение защитных устройств по каждой фазе отдельно с независимыми автоматами и УЗО, если это возможно.

Общие рекомендации:

• Регулярно проверяйте сопротивление изоляции всех проводников, чтобы выявлять дефекты до возникновения аварийных ситуаций.
• Применяйте классические меры – заземление, зануление и дифференциальную защиту в комплексе, а не по отдельности.
• Избегайте самодельных и непроверенных соединений, которые могут вызвать нарушение электрической цепи и увеличить риск поражения током.
• Соблюдайте требования ПУЭ и ГОСТ для конкретного типа схемы и электрооборудования.

Какие приборы чаще страдают от ошибки подключения фаз

Наиболее уязвимы к неправильному подключению фаз трехфазные электродвигатели и устройства с асинхронными или коллекторными двигателями. Ошибка в чередовании фаз приводит к обратному вращению ротора, что вызывает механические повреждения и перегрев обмоток.

Трансформаторы и стабилизаторы напряжения страдают при подключении двух фаз вместо фазы и нуля, что может вызвать перегрузку и выход из строя из-за повышения напряжения на обмотках. Особую опасность представляет отсутствие нулевого провода, что ведет к несимметричной нагрузке и значительным искажениям.

Электронные блоки управления, особенно с импульсными блоками питания, часто выходят из строя при неправильном фазировании из-за попадания повышенного или нестабильного напряжения на входные цепи. Их защита обычно не рассчитана на подобные отклонения.

Резистивные нагрузки, например, электронагреватели, страдают меньше, однако при подключении двух фаз без нуля напряжение удваивается, что ведет к быстрому перегоранию элементов.

Рекомендуется использовать устройства контроля фаз с автоматическим отключением при ошибках подключения. Также важно применять схемы с защитой от обратного чередования фаз и контролем отсутствия нуля, что снижает риск повреждений.

Вопрос-ответ:

Почему в электрике опаснее две фазы, чем фаза и ноль?

Две фазы создают между собой напряжение, равное сумме напряжений каждой фазы относительно нуля. Это означает, что при контакте с двумя фазами человек может получить удар током с более высоким напряжением, что повышает риск серьезных травм. В случае с фазой и нулём напряжение ниже, поэтому опасность электрического удара в такой ситуации обычно меньше.

Можно ли считать фазу и ноль абсолютно безопасными для человека?

Нет, контакт с любой фазой, даже при наличии нулевого провода, может быть опасен. Ноль считается рабочим проводом, но он может иметь небольшой потенциал и в некоторых ситуациях оказаться под напряжением. Поэтому всегда нужно соблюдать правила безопасности и не прикасаться к проводам без отключения питания.

Как влияет замыкание на две фазы на электросеть и оборудование?

Короткое замыкание между двумя фазами вызывает сильный ток, который может привести к повреждению электропроводки, сгоранию оборудования и отключению автоматических выключателей. Такой аварийный режим очень опасен и требует оперативного устранения для предотвращения пожара или повреждения техники.

Почему напряжение между двумя фазами выше, чем между фазой и нулём?

В трехфазной системе напряжение между каждой фазой и нулём обычно составляет около 220 В, а между двумя фазами — около 380 В. Это связано с тем, что фазы сдвинуты друг относительно друга на 120 градусов, и при измерении напряжения между двумя фазами сумма их потенциалов оказывается выше.

Какие меры безопасности следует соблюдать при работе с двумя фазами?

При работе с двумя фазами нужно всегда отключать питание, использовать диэлектрические инструменты и средства защиты, избегать контакта с металлическими частями, а также проверять отсутствие напряжения специальными тестерами. Важно помнить, что два провода под напряжением требуют повышенного внимания, так как риск поражения током значительно выше.

Что опаснее — подключение с фазой и нулём или с двумя фазами?

Опасность напрямую зависит от условий и характера замыкания. В схеме с фазой и нулём при повреждении может возникнуть ток короткого замыкания, который быстро сработает защиту, снижая риск поражения. При двух фазах ток короткого замыкания обычно выше, что увеличивает вероятность сильного удара током и возникновения искрения. Однако в обоих случаях важно учитывать качество и исправность защитных устройств, а также правильность монтажа, чтобы минимизировать риски.
