Удельная электрическая проводимость – это физическая величина, характеризующая способность материала проводить электрический ток. Она определяется как величина, обратная удельному сопротивлению, и измеряется в Сименсах на метр (См/м). Формула расчёта: σ = 1/ρ, где σ – удельная проводимость, ρ – удельное сопротивление. Конкретные значения удельной проводимости позволяют точно выбирать материалы для электротехнических и электронных систем.

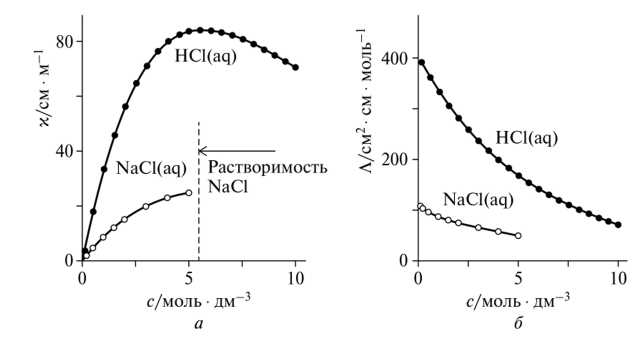

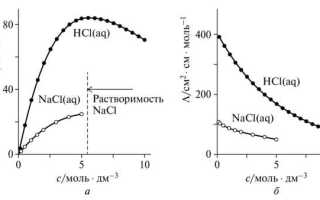

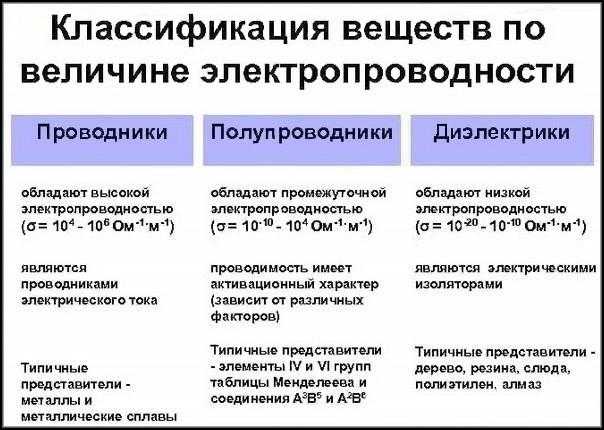

Для меди этот показатель составляет около 5,96 × 10⁷ См/м, что делает её одним из лучших проводников. У алюминия – 3,5 × 10⁷ См/м, поэтому он применяется там, где важна меньшая масса при приемлемых проводящих свойствах. Удельная проводимость диэлектриков, например стекла или ПВХ, может быть ниже 10⁻¹⁰ См/м, что делает их пригодными для изоляции токонесущих элементов.
При проектировании электрических цепей важно учитывать не только абсолютное значение проводимости, но и её изменение в зависимости от температуры. У металлов проводимость снижается при нагревании, у полупроводников – наоборот, растёт. Это влияет на стабильность работы устройств и требует точного расчёта параметров материалов под конкретные условия эксплуатации.
Как определяется удельная электрическая проводимость в физических экспериментах
Удельная электрическая проводимость определяется на основе измерения сопротивления образца известной геометрии. Для точного результата важны условия проведения эксперимента, корректность подготовки образца и выбор методики.
- Используется образец с четко заданными размерами: длина и площадь поперечного сечения измеряются с точностью не менее 0,1 мм с помощью штангенциркуля или микрометра.
- Измерение электрического сопротивления проводят методом четырехточечного зонда, чтобы исключить влияние переходного сопротивления контактов.
- Источником тока служит стабилизированный источник с постоянным напряжением. Измерительный прибор – цифровой вольтметр с высокой входной импедансой (не менее 10 MΩ).
- Сила тока и падение напряжения регистрируются одновременно. Эти значения используются для расчета сопротивления по закону Ома: \( R = U / I \).
- Удельную проводимость рассчитывают по формуле: \( \sigma = \frac{l}{R \cdot A} \), где \( l \) – длина образца, \( A \) – площадь поперечного сечения, \( R \) – измеренное сопротивление.
- Температура в помещении контролируется, так как проводимость материалов чувствительна к термическим колебаниям. Допустимая погрешность – не более ±0,5°C.
- Для материалов с анизотропными свойствами измерения проводят вдоль различных осей, фиксируя направления для каждого опыта.
Все расчеты сопровождаются оценкой погрешности, включая приборные и методические ошибки. Для повышения достоверности проводят серию измерений с последующим усреднением результатов.
Почему удельная проводимость важна при выборе материалов для проводников
Удельная электрическая проводимость напрямую определяет, насколько эффективно материал способен проводить ток. Чем выше этот показатель, тем меньше сопротивление оказывает материал при заданной геометрии проводника, что критично в условиях ограниченного пространства и высоких токов.
Медь обладает удельной проводимостью около 5,96 × 107 См/м, что делает её предпочтительным выбором в электроэнергетике, несмотря на высокую стоимость. Серебро проводит ток ещё лучше – 6,30 × 107 См/м, но его применение ограничено из-за цены. Алюминий, с проводимостью 3,5 × 107 См/м, часто используется в воздушных линиях электропередачи за счёт малого удельного веса при приемлемой эффективности.
При проектировании важно учитывать, что при равной нагрузке материал с низкой проводимостью потребует увеличенного сечения, что ведёт к росту массы и габаритов конструкции. Это особенно критично в авиационной, автомобильной и космической промышленности, где масса напрямую влияет на стоимость и функциональность изделия.
Удельная проводимость также определяет тепловыделение. При низком значении возрастает Joule-потери, что вызывает локальный нагрев и ускоренное старение изоляции. Это снижает надёжность и срок службы оборудования.
Оптимальный выбор материала невозможен без точного анализа удельной проводимости в сочетании с механическими, термическими и экономическими характеристиками. Пренебрежение этим параметром ведёт к неэффективной работе и перерасходу ресурсов.
Влияние температуры на удельную электрическую проводимость металлов и полупроводников

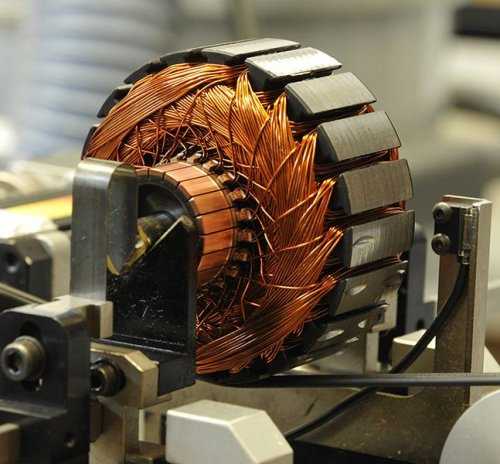

С увеличением температуры удельная электрическая проводимость металлов снижается. Это объясняется ростом амплитуды тепловых колебаний атомов кристаллической решётки, что приводит к увеличению сопротивления движению свободных электронов. Например, у меди при температуре 20 °C проводимость составляет около 5.96 × 107 С/м, а при 100 °C снижается примерно на 20 %. Коэффициент температурного сопротивления для большинства чистых металлов лежит в диапазоне 0.003–0.006 1/°C.
Полупроводники демонстрируют противоположную зависимость. При повышении температуры число носителей заряда резко увеличивается за счёт термической генерации, что существенно повышает проводимость. Удельная проводимость кремния при 25 °C составляет около 4.3 × 10−4 С/м, но при 125 °C возрастает в десятки раз. Поведение зависит от типа и концентрации примесей: легирование фосфором или бором позволяет управлять температурной чувствительностью материала.
Для точного расчета параметров электронных компонентов необходимо учитывать температурный коэффициент проводимости материала. При проектировании цепей на основе металлов следует закладывать температурный запас, предотвращающий перегрев. Для полупроводников критично учитывать пороговые температуры, за пределами которых начинается лавинообразный рост тока и возможен тепловой пробой.
Применение удельной проводимости в проектировании электроники и микросхем
Удельная электрическая проводимость напрямую влияет на выбор материалов для проводящих дорожек, контактных площадок и внутренних соединений микросхем. Высокая проводимость меди (σ ≈ 5,8×107 С/м) делает её основным материалом для межсоединений в интегральных схемах. Однако в условиях уменьшения размеров элементов актуальны материалы с лучшей стойкостью к электромиграции, такие как кобальт (σ ≈ 1,7×107 С/м) и рутений (σ ≈ 1,2×107 С/м).
При проектировании силовых микросхем важно учитывать тепловыделение, зависящее от сопротивления проводников. Для расчёта сопротивления применяют формулу R = L / (σ·A), где L – длина проводника, A – его поперечное сечение. Уменьшение сечения при масштабировании элементов требует использования материалов с максимально возможной проводимостью.
В диэлектрических слоях важна минимальная удельная проводимость. Кремний с примесями (n- и p-типы) обладает σ в диапазоне 10-4–102 С/м, что используется при создании полупроводниковых переходов. Уровень легирования определяет толщину и характеристики p-n переходов, а значит, точность управления проводимостью критична для обеспечения требуемой скорости и энергопотребления микросхемы.
В многослойных печатных платах проводимость слоёв влияет на импеданс и отражения сигналов. При проектировании высокочастотных трасс применяют материалы с гарантированной стабильной проводимостью, такие как сплавы серебра и золота, несмотря на их высокую стоимость.
Контроль удельной проводимости используется также при проверке качества производства. Несоответствие проектным значениям может указывать на дефекты травления, осаждения или диффузии.
Сравнение удельной проводимости у различных материалов: от меди до графена

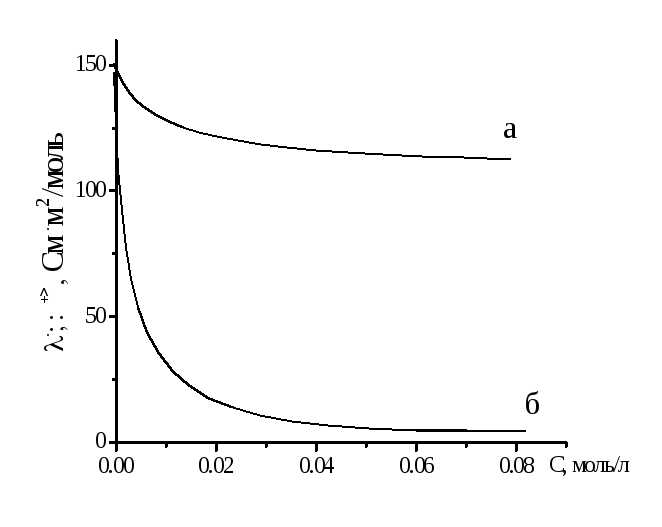

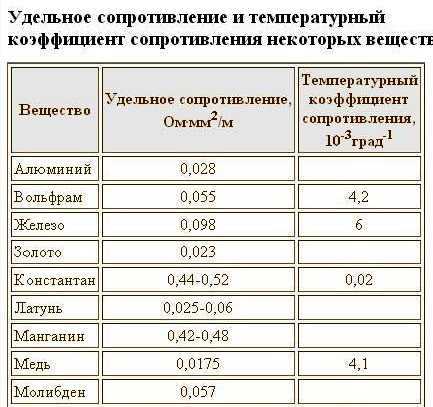

Удельная электрическая проводимость меди составляет примерно 5,96×107 С/м. Этот показатель делает медь стандартом для оценки проводников. Серебро превосходит её с удельной проводимостью около 6,30×107 С/м, но из-за высокой стоимости используется ограниченно.
Алюминий имеет удельную проводимость порядка 3,5×107 С/м. Несмотря на более низкий показатель, он широко применяется благодаря низкой плотности и стоимости. Для той же проводимости по току, алюминиевый провод должен иметь больший диаметр по сравнению с медным.
Железо проводит хуже – около 1,0×107 С/м. Это ограничивает его применение в высокочастотных или энергоэффективных цепях. Нержавеющая сталь ещё менее проводящая – около 1,4×106 С/м, используется там, где важнее устойчивость к коррозии, а не передача тока.
Кремний в чистом виде является полупроводником с проводимостью порядка 10-4–10-3 С/м. Его свойства сильно зависят от легирования. Графен демонстрирует проводимость выше 1×108 С/м в отдельных измерениях, превышая показатели всех традиционных проводников. Он перспективен для высокочастотной электроники и наноразмерных схем.
Для эффективного проектирования цепей важно учитывать не только проводимость, но и термостабильность, вес, доступность и технологичность материала. Выбор между медью, алюминием или графеном определяется задачей, а не только максимальной проводимостью.
Расчёт удельной проводимости в инженерных задачах: формулы и примеры

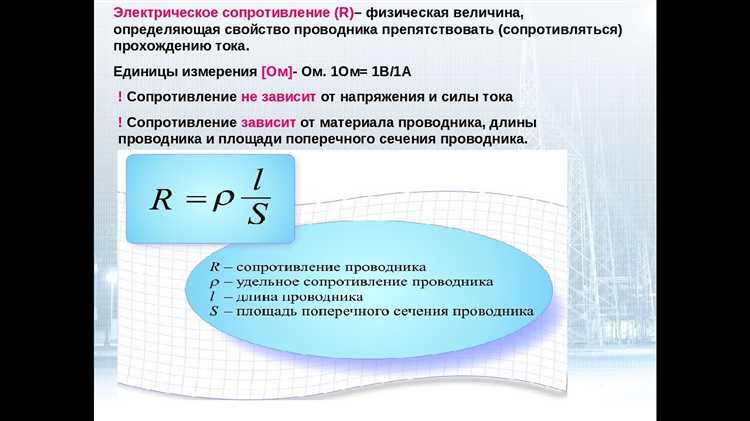

Удельная электрическая проводимость (σ) определяется как обратная величина удельного электрического сопротивления (ρ) и измеряется в Сименс на метр (См/м):
σ = 1 / ρ
Для практического расчёта удельной проводимости по экспериментальным данным используется закон Ома для однородного проводника:
σ = (l) / (R·S),
где l – длина образца (м), R – измеренное сопротивление (Ом), S – площадь поперечного сечения (м²).
Пример: проводник длиной 0,5 м, сечением 2·10-6 м², сопротивлением 0,1 Ом. Тогда удельная проводимость:
σ = 0,5 / (0,1 × 2·10-6) = 2,5·106 См/м.
В инженерных системах важно учитывать температурную зависимость удельной проводимости. Для металлов она описывается уравнением:
σ(T) = σ0 / [1 + α (T − T0)],
где σ0 – проводимость при температуре T0, α – температурный коэффициент проводимости, T – текущая температура.
Использование этой формулы позволяет корректно рассчитывать проводимость при изменении условий эксплуатации, что критично для точного моделирования электрических цепей и выбора материалов.
Для многослойных и неоднородных материалов удельная проводимость вычисляется через эквивалентные параметры сопротивления и геометрии с учётом последовательного или параллельного соединения слоёв, что требует раздельного расчёта и последующего применения формул сложения сопротивлений.
При проектировании кабелей и проводников рекомендуется проверять соответствие расчетных значений σ нормативам и учитывать потери на контактах, что снижает фактическую проводимость в рабочем устройстве.
Вопрос-ответ:
Что означает термин «удельная электрическая проводимость»?
Удельная электрическая проводимость — это физическая величина, которая показывает, насколько хорошо материал проводит электрический ток. Она обратна удельному электрическому сопротивлению и характеризует способность вещества пропускать заряд при воздействии электрического поля.
Как удельная электрическая проводимость связана с сопротивлением материала?
Удельная электрическая проводимость и сопротивление — взаимосвязанные величины. Чем выше удельная проводимость, тем меньше сопротивление материала для тока. Если представить материал как проводник, проводимость отражает, насколько легко по нему течет ток, а сопротивление — насколько сильно этот поток ограничивается.
В каких единицах измеряется удельная электрическая проводимость и как ее можно определить экспериментально?
Удельная электрическая проводимость измеряется в сименсах на метр (См/м). Для определения этой величины экспериментально проводят измерения тока и напряжения на образце известной длины и площади поперечного сечения, после чего рассчитывают проводимость материала на единицу длины.
Почему важна удельная электрическая проводимость при выборе материалов для электрических устройств?
Знание удельной проводимости помогает подобрать материал с подходящими характеристиками для конкретных задач. Например, для проводников требуется высокий показатель, чтобы минимизировать потери энергии, а для изоляторов — низкий, чтобы предотвратить протекание тока. Таким образом, этот параметр влияет на эффективность и безопасность работы электрического оборудования.
