Что означает u в электротехнике

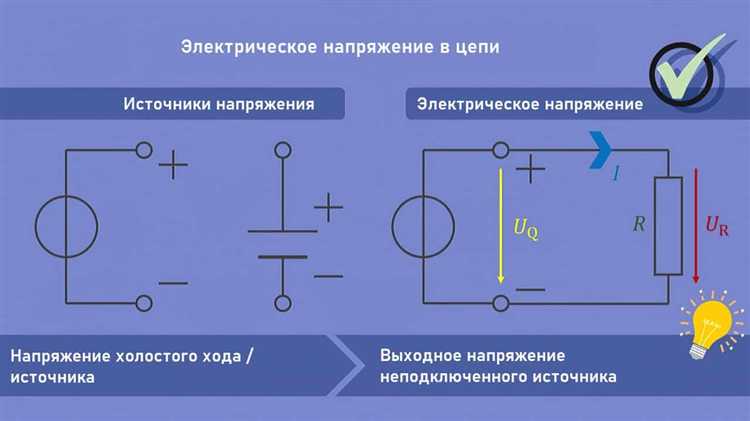

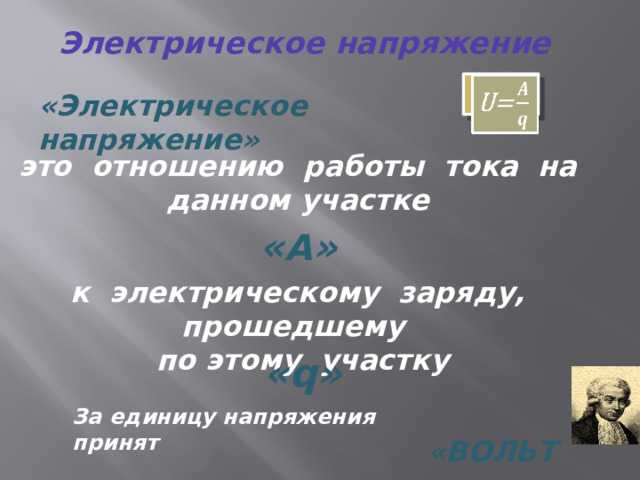

Буква U в электротехнике традиционно обозначает напряжение, то есть разность электрических потенциалов между двумя точками цепи. Этот символ принят в большинстве европейских стран, включая Россию, и закреплён в стандартах, таких как ГОСТ и международный IEC. Исторически обозначение происходит от немецкого слова «Unterschied», что означает «разность».

Следует отличать U от обозначения V, принятого в англоязычных странах. Несмотря на то, что обе буквы могут использоваться для обозначения напряжения, U чаще применяется в инженерных расчетах и схемах, где важно разделение между напряжением (U) и напряжением питания или источника (V).

В формулах постоянного тока используется обозначение U с индексами, например, U_AB – напряжение между точками A и B. Для переменного тока различают мгновенные и действующие значения: u(t) для мгновенного, U_действ или U_RMS – для действующего значения. Неверное понимание этих обозначений может привести к ошибкам в расчетах токов, потерь мощности и выборе оборудования.

Практическая рекомендация: в технической документации и схемах всегда уточнять тип напряжения (переменное или постоянное), его форму, частоту и уровень. Это исключит двусмысленность, особенно при работе с источниками питания, измерительным оборудованием и системами управления, где возможны параллельные обозначения U и V.

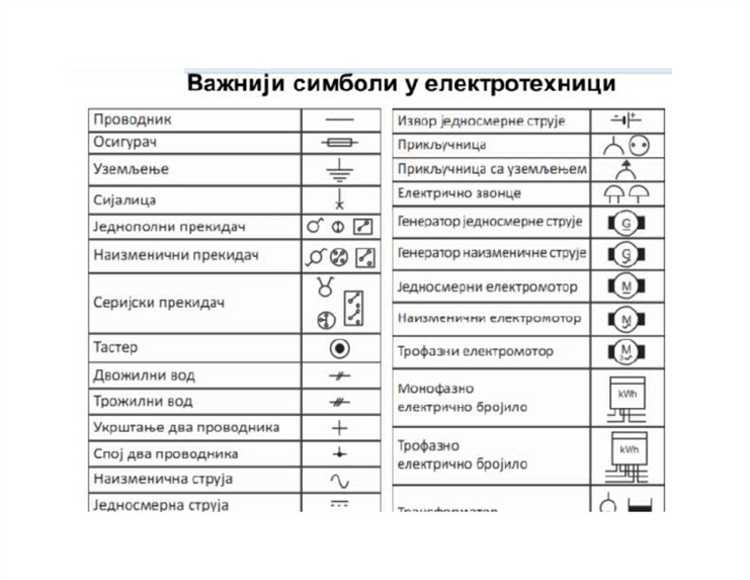

Почему в формулах электротехники используется именно буква u для напряжения

Буква u в формулах электротехники обозначает напряжение, следуя немецкой традиции, где используется слово Unterschied – «разность». Напряжение представляет собой разность потенциалов между двумя точками, и выбор буквы u подчеркивает именно этот физический смысл.

В англоязычной литературе часто встречается обозначение V, как сокращение от Voltage. Однако в немецкоязычных странах, а также в стандартах МЭК (например, IEC 60027), принято использовать u для переменного напряжения и U – для его амплитудного или постоянного значения. Это разграничение позволяет точнее интерпретировать выражения в технической документации и формулах.

Кроме того, использование u(t) для обозначения мгновенного значения напряжения во времени удобно при анализе сигналов и работе с дифференциальными уравнениями в цепях. Оно согласуется с обозначениями i(t) для тока и p(t) для мощности, формируя логически связанную систему записи.

При работе с документацией, стандартами или схемами европейского происхождения использование u минимизирует риск неверной интерпретации данных. Для инженера это важный аспект, особенно при проектировании по международным нормам. Рекомендуется придерживаться выбранной системы обозначений на протяжении всего проекта, чтобы избежать неоднозначности.

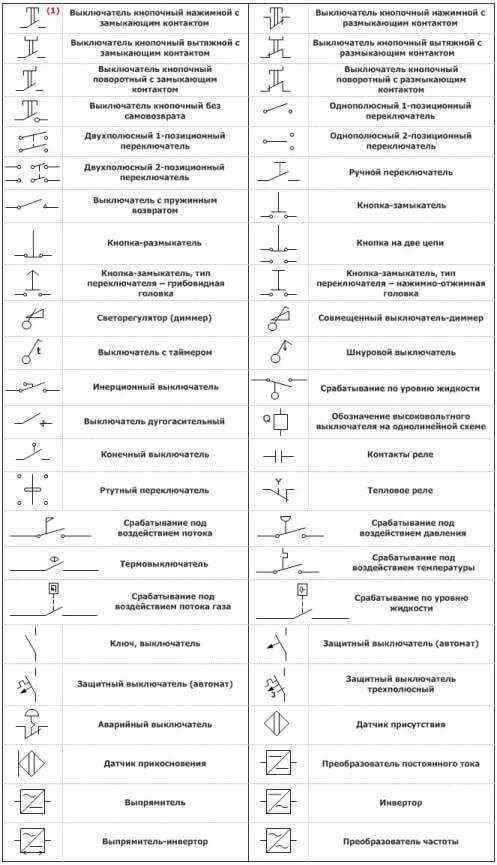

Различия между обозначениями U и u в технической документации

Буквы U и u в электротехнике обозначают напряжение, но применяются в различных контекстах. Заглавная U используется для указания постоянного или номинального напряжения, например, U_ном – номинальное напряжение источника питания. Это значение отражает установленные характеристики устройства или сети и применяется в расчетах, технических характеристиках и обозначениях на схемах при постоянных режимах работы.

Строчная u применяется для переменных или мгновенных значений напряжения, чаще всего в зависимости от времени. Например, u(t) обозначает функцию напряжения во времени, применяемую в анализе переходных процессов, синусоидальных сигналов или при моделировании. В расчетах по переменному току u также используется для представления фазных или моментных значений, отличающихся от среднеквадратичных (U).

Ошибка в использовании этих обозначений может привести к неправильной интерпретации параметров: U = 230 В – это среднеквадратичное значение, тогда как u(t) = 230√2·sin(ωt) – мгновенное. При оформлении чертежей и расчетов важно сохранять эту разницу, особенно в контексте ГОСТ и международных стандартов, таких как IEC 60027. Несоблюдение стандартизированного обозначения может привести к недоразумениям при международной передаче документации и эксплуатации оборудования.

Примеры применения буквы u в расчетах цепей переменного тока

В расчетах цепей переменного тока буква u обозначает мгновенное значение напряжения. Обычно оно записывается как функция времени, например: u(t) = U_m·sin(ωt + φ), где U_m – амплитуда напряжения, ω – циклическая частота, φ – начальная фаза. Это выражение используется при анализе сигналов синусоидальной формы.

При расчётах с использованием комплексных амплитуд, напряжение обозначается как ũ и представляет собой комплексное число: ũ = U_m·e^jφ. Тогда мгновенное значение восстанавливается по формуле u(t) = Re{ũ·e^jωt}.

В цепях с активным, индуктивным и ёмкостным сопротивлением (RLC) напряжение u используется для расчёта фазовых соотношений между током и напряжением. Например, в цепи с ёмкостью:

u(t) = Um·sin(ωt)
i(t) = C·du/dt = ωCUm·cos(ωt)

Здесь видно, что ток опережает напряжение на π/2. Без чёткого обозначения u невозможно корректно производить дифференцирование и синхронизацию сигналов.

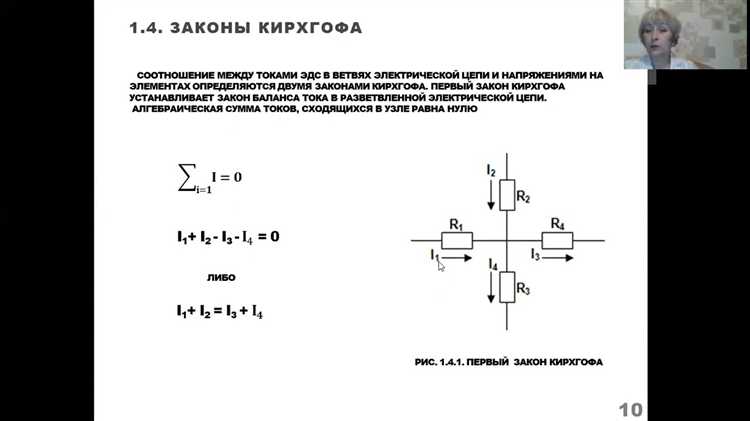

При использовании метода комплексных амплитуд для определения падений напряжений в различных участках цепи, применяется правило Кирхгофа в комплексной форме:

ũ1 + ũ2 + ũ3 = 0

где каждое ũ соответствует напряжению на отдельном элементе. Это позволяет проводить расчёты без разложения по синусам и косинусам, значительно упрощая анализ.

Использование u в дифференциальных уравнениях электрических цепей

• Для резистора: u(t) = R · i(t). Напряжение прямо пропорционально току, производных не возникает.
• Для катушки индуктивности: u(t) = L · di(t)/dt. Появляется первая производная тока. Напряжение зависит от скорости изменения тока.
• Для конденсатора: i(t) = C · du(t)/dt. Здесь производная применяется к u(t). Ток через конденсатор зависит от изменения напряжения во времени.

В цепях с несколькими элементами составляются уравнения на основе законов Кирхгофа:

• Закон Кирхгофа для напряжений: сумма u(t) по замкнутому контуру равна нулю.
• Закон Кирхгофа для токов: производные du/dt участвуют через токи в индуктивностях и конденсаторах.

Рекомендации при составлении уравнений:

1. Явно выражайте u(t) через производные тока или напряжения для реактивных элементов.
2. Соблюдайте полярность при записи u(t); ошибка в знаке нарушит корректность уравнений.
3. При анализе переходных процессов учитывайте начальные условия u(0) или i(0) – они влияют на решение уравнений.
4. При численном моделировании (например, в MATLAB или SPICE) используйте u(t) как основную переменную в блоках ODE.

Правильное использование u(t) позволяет точно описывать поведение цепей при любых входных воздействиях, включая ступенчатые и синусоидальные сигналы.

Значение u на графиках и осциллограммах сигналов

Буква u на графиках и осциллограммах сигналов обозначает мгновенное значение напряжения во времени. Эта переменная используется в уравнениях и визуализациях, где напряжение изменяется, например, в колебательных контурах, импульсных цепях и аналоговой электронике.

• На временной оси (ось X) откладывается время в секундах (с, мс, мкс).
• Ось Y отображает напряжение u(t) в вольтах (В). Значение зависит от масштаба: 1 деление может соответствовать 1 В, 100 мВ и т.д.
• На осциллограммах u(t) позволяет оценить форму сигнала: синусоидальный, прямоугольный, пилообразный и др.
• Форма кривой u(t) отражает поведение цепи: фильтрация, искажения, резонанс.
• Амплитуда и частота сигнала напрямую считываются по графику u(t). Например, амплитуда 5 В, период 10 мс → частота 100 Гц.
• При анализе переходных процессов (заряд/разряд, коммутация) u(t) демонстрирует экспоненциальные или ступенчатые изменения.

Для точной интерпретации:

1. Учитывайте единицы измерения на каждой оси – частая ошибка при неверной калибровке осциллографа.
2. Следите за положением нуля. Смещение по вертикали искажает реальную амплитуду u.
3. Используйте курсоры и маркеры измерения напряжения, если доступно.

В схемах с переменным током или цифровыми сигналами отображение u(t) необходимо для диагностики сбоев, поиска шумов, проверки уровней логических «0» и «1».

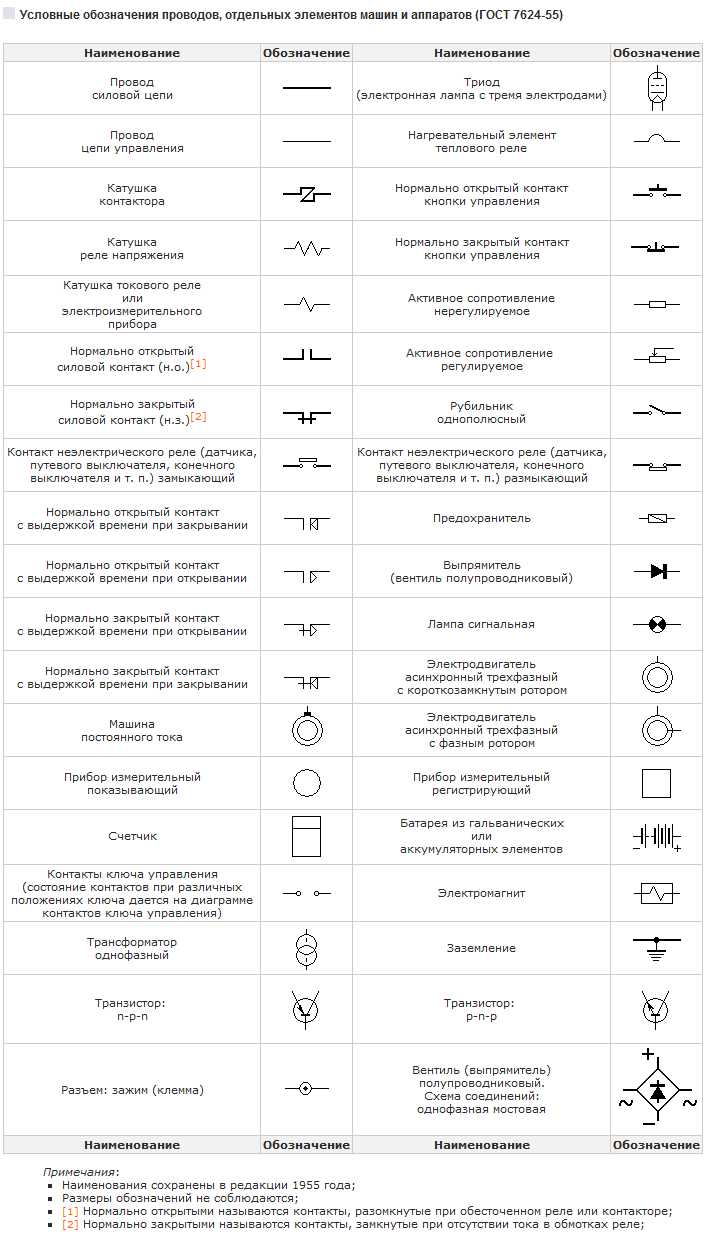

Обозначение u в программировании симуляторов электрических схем

В программировании симуляторов электрических схем буква u традиционно используется для обозначения мгновенного значения электрического напряжения. Внутренние модели компонентов и вычислительные ядра симуляторов опираются на эту конвенцию, что упрощает читаемость и поддержку кода.

При программировании алгоритмов численного интегрирования или решения дифференциальных уравнений в симуляторах важно сохранять точность представления u с плавающей точкой двойной точности, чтобы минимизировать накопление ошибок при многократных итерациях.

Рекомендуется использовать однозначные имена переменных с приставкой u_ для разных узлов, например, u_node1, u_out, что облегчает отладку и сопоставление с реальными схемами.

Для оптимизации вычислений и повышения производительности симуляторов часто применяют векторные структуры данных, где массивы u содержат напряжения всех узлов, а операции выполняются пакетно, снижая накладные расходы на обращение к памяти.

При разработке пользовательских интерфейсов симуляторов для визуализации параметра напряжения используют u как стандартное обозначение на графиках и схемах, что соответствует профессиональным нормам электротехники и облегчает восприятие результатов.

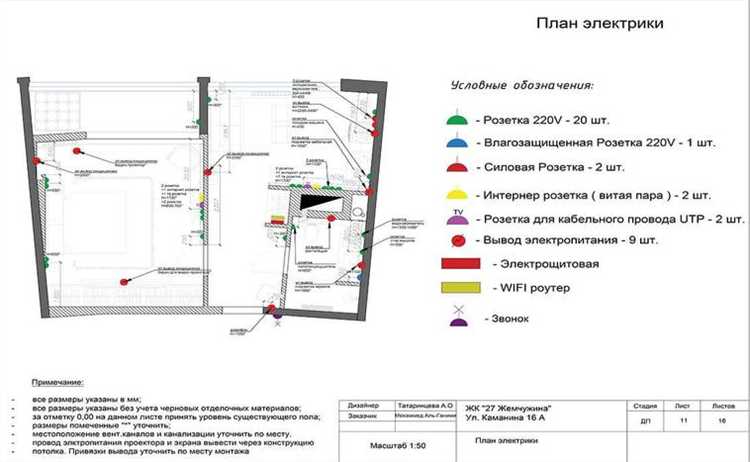

Типичные ошибки при интерпретации символа u в схемах и формулах

Частая ошибка – отождествление буквы u исключительно с напряжением постоянного тока, тогда как в формулах и схемах u может обозначать мгновенное значение переменного напряжения или разность потенциалов в конкретной точке цепи. Например, уравнение u(t) = U_m sin(ωt) требует учета временной зависимости, которую часто упускают.

Неправильная интерпретация связана с отсутствием контекста: буква u без индексов или дополнительных обозначений воспринимается как общее напряжение, в то время как обычно она должна сопровождаться индексами (u_1, u_2) для различения узлов или фаз.

Ошибка возникает при смешивании величин: амплитуда, среднеквадратичное и мгновенное значения напряжения обозначаются одной и той же буквой u без уточнений, что приводит к неправильным расчетам и анализу. Следует всегда уточнять, какое конкретно значение имеется в виду.

Нередки случаи, когда символ u путают с символом для электрического тока (i), особенно в рукописных схемах или при плохом качестве изображений. Это требует внимательного анализа контекста и единиц измерения.

При чтении формул важно обращать внимание на систему координат и направление напряжения, так как знак u может меняться в зависимости от выбранного направления, что напрямую влияет на расчеты цепи.

Для предотвращения ошибок рекомендуется всегда использовать индексирование символа u, добавлять описание в легенде схемы и проверять соответствие единиц измерения, чтобы избежать неоднозначностей.

Вопрос-ответ:

Почему в электротехнике буква «u» часто используется для обозначения напряжения?

Обозначение «u» для напряжения имеет исторические корни и связано с традициями в технических чертежах и схемах. В некоторых стандартах и учебниках именно эта буква применяется для того, чтобы отличать переменное и постоянное напряжение от других величин. Использование латинской буквы «u» позволяет избегать путаницы с другими символами и поддерживает единство обозначений в различных документах.

Чем буква «u» отличается от буквы «V» в обозначении электрического напряжения?

В электротехнике «u» чаще используют для обозначения мгновенного значения напряжения или переменного напряжения во времени, тогда как «V» обычно применяется для обозначения вольта как единицы измерения. Кроме того, в уравнениях и формулах «u» может символизировать функцию напряжения, меняющуюся по времени, а «V» — конкретное значение напряжения. Такая практика помогает точнее передавать смысл и тип данных в технических документах.

Как правильно читать и интерпретировать символ «u» на электрических схемах?

Символ «u» на схеме означает напряжение между двумя точками или на определённом элементе цепи. Обычно к букве добавляют индекс, например, u₁ или u_AB, чтобы указать конкретное место измерения. При чтении схемы важно учитывать, что «u» отражает величину, измеряемую в вольтах, и может показывать как постоянное, так и переменное напряжение. Таким образом, этот символ помогает понять распределение электрического потенциала в цепи.

Почему не всегда в электротехнике для напряжения используют букву «U» заглавную, а иногда «u» строчную?

В некоторых технических нормах заглавная «U» обозначает среднее или номинальное напряжение, например, постоянное значение, а строчная «u» используется для мгновенных значений, которые могут изменяться во времени. Такое различие помогает легче понять контекст: если речь идет о конкретном фиксированном напряжении, применяется «U», а если об изменяющемся сигнале — «u». Эта практика встречается в учебниках и стандартах для повышения точности обозначений.
