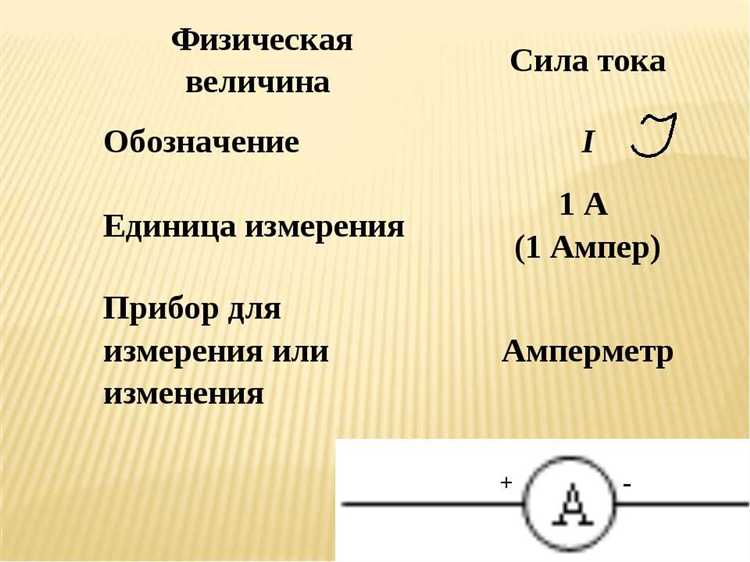

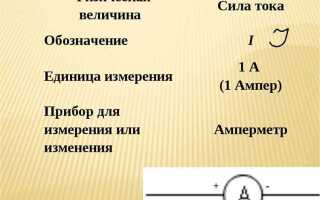

Номинальное напряжение – это расчетная величина, на которую ориентируются при проектировании, производстве и эксплуатации электротехнического оборудования. Оно отражает условия нормальной работы устройств, но не ограничивает предельные значения, которые возможны в реальной эксплуатации. Например, для бытовой сети номинальное напряжение составляет 230 В при частоте 50 Гц, но фактическое значение может колебаться в пределах ±10%.
Электродвигатели, трансформаторы, автоматические выключатели и другие устройства разрабатываются с учетом номинального напряжения, которое определяет параметры изоляции, допустимую токовую нагрузку и температурные режимы. Превышение или понижение напряжения относительно номинального может приводить к перегреву, снижению КПД, преждевременному старению изоляции и другим повреждениям. Для двигателей переменного тока отклонения в пределах ±5% считаются безопасными, за пределами этого диапазона возможно нарушение пусковых характеристик и выход из строя.
При выборе оборудования важно учитывать, что номинальное напряжение должно соответствовать напряжению в сети с учетом возможных колебаний. Для распределительных сетей 6, 10, 35, 110, 220 и 330 кВ применяются стандартизированные значения, соответствующие ГОСТ. Например, линия на 10 кВ имеет рабочее напряжение около 10,5 кВ и изоляцию, рассчитанную на 12 кВ. Это соотношение необходимо для обеспечения электрической прочности оборудования и безопасной эксплуатации.
Правильная интерпретация номинального напряжения особенно критична при проектировании систем электроснабжения. При подборе кабелей, трансформаторов и защитной автоматики необходимо закладывать допуски, предусмотренные нормативами, чтобы оборудование функционировало надежно при всех допустимых режимах работы.

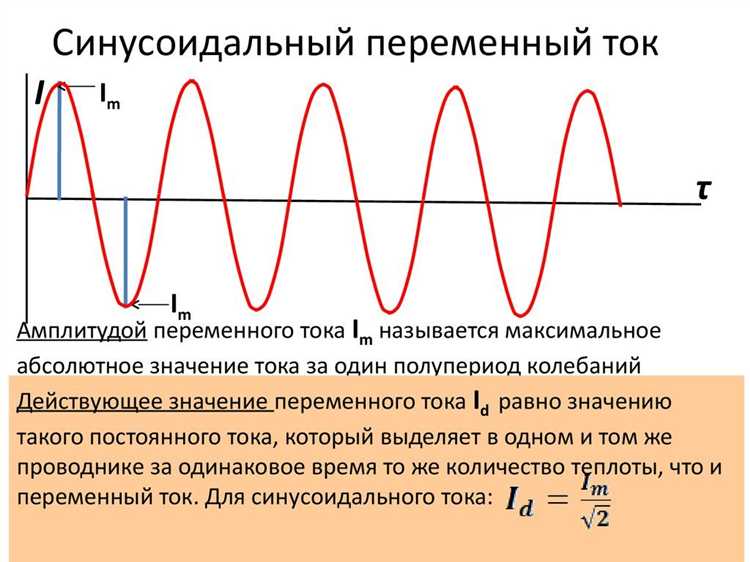

Чем номинальное напряжение отличается от рабочего и максимального
- Рабочее напряжение – фактическое значение, при котором устройство эксплуатируется в нормальных условиях. Оно может отличаться от номинального на ±10–15% в зависимости от допустимых допусков стандарта (например, для сети 230 В допустимы отклонения от 207 до 253 В по ГОСТ 32144-2013).
- Максимальное напряжение – предельно допустимое значение, при превышении которого может начаться пробой изоляции, перегрев или отказ устройства. Для низковольтных цепей максимальное допустимое значение обычно на 20–30% выше номинального.
На практике:
- Если кабель маркируется как 0,66 кВ, это его номинальное напряжение. Рабочее может быть 0,4 кВ, а максимальное – до 0,8 кВ в течение короткого времени.
- Электроустановки, рассчитанные на 6 кВ, должны выдерживать перенапряжения до 7,2 кВ – это их максимальное эксплуатационное напряжение по ГОСТ 1516.3.
При выборе оборудования учитывай:
- Номинальное напряжение должно соответствовать уровню сети или системы.
- Рабочее напряжение не должно превышать установленные пределы долговременной эксплуатации.
- Максимальное напряжение – ключевой параметр при расчетах защитной изоляции и грозозащиты.

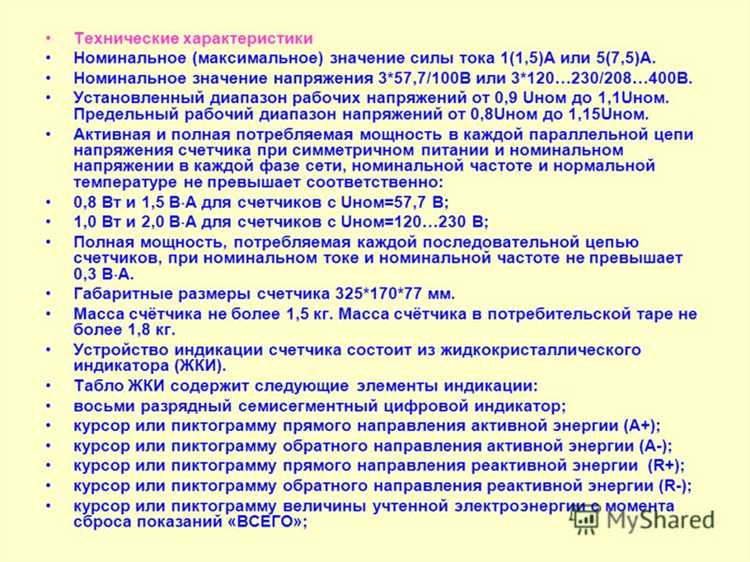

Как производители выбирают номинальное напряжение для оборудования
Выбор номинального напряжения зависит от стандартов конкретного рынка, характеристик элементов схемы и требований к безопасности. В большинстве стран используются значения, регламентированные международными стандартами IEC, ANSI, ГОСТ. Например, в странах Европы бытовое оборудование разрабатывается под 230 В, в США – под 120 В.
Производители ориентируются на допустимые отклонения напряжения в питающей сети. Согласно ГОСТ 29322-2014, для однофазной сети 230 В допустимы отклонения ±10 %, то есть рабочий диапазон – от 207 до 253 В. Номинальное напряжение оборудования выбирается так, чтобы устройство стабильно функционировало в этом интервале без перегрева и снижения ресурса компонентов.
Также учитывается тип нагрузки: для резистивной нагрузки (нагревательные элементы) можно выбрать номинал ближе к среднему напряжению сети, а для индуктивной или импульсной – необходим запас по напряжению из-за пусковых токов и выбросов.
При проектировании электронных устройств учитываются параметры компонентов. Например, электролитические конденсаторы должны иметь номинал минимум на 20–30 % выше максимально возможного напряжения в цепи. Для устройств на 230 В применяются компоненты с напряжением пробоя не менее 275 В.
Для оборудования, подключаемого к промышленным сетям, напряжение выбирается с учётом класса изоляции, уровней перенапряжений и требований стандарта IEC 60664. Например, для трёхфазных двигателей применяются стандартные номиналы 400 В, 690 В, а при работе от преобразователей частоты учитываются гармоники и пиковые напряжения на выходе инвертора.
Оборудование, рассчитанное на работу в разных странах, часто проектируется под универсальные значения. Например, импульсные блоки питания могут работать в диапазоне 100–240 В благодаря автоматическому выбору входного напряжения. Это требует использования компонентов с высоким напряжением пробоя и широким диапазоном рабочих характеристик.
Зачем указывать номинальное напряжение на маркировке кабеля
Номинальное напряжение указывается на кабеле для точного соответствия его эксплуатационным характеристикам требованиям конкретной электрической сети. Это значение определяет максимально допустимое напряжение между жилами или между жилой и оболочкой при длительной работе, без риска повреждения изоляции и утраты диэлектрической прочности.
Например, маркировка 0,66/1 кВ означает, что кабель рассчитан на 660 В между фазой и землёй и 1000 В между фазами. Несоблюдение этих параметров приводит к ускоренному старению изоляции, пробоям и отказу оборудования.
Без точного указания номинального напряжения невозможно правильно подобрать кабель при проектировании или модернизации сети. Это особенно критично в промышленных установках, где превышение допустимого напряжения даже на 10–15 % может привести к аварии.
Маркировка позволяет однозначно идентифицировать кабель в условиях эксплуатации, технического обслуживания и при ремонте. Это исключает ошибки при подключении, особенно в распределительных шкафах и на участках с несколькими типами линий.
Требования к указанию номинального напряжения регламентируются ГОСТ 31996 и МЭК 60502, что обеспечивает совместимость кабелей отечественного и зарубежного производства и соответствие международным стандартам безопасности.
Что означает номинальное напряжение в контексте электробезопасности
Номинальное напряжение определяет верхний предел напряжения, при котором оборудование должно работать безопасно. В системах до 1000 В переменного тока или 1500 В постоянного тока оно служит основой для выбора изоляции, средств защиты и расчетов токов короткого замыкания.
При эксплуатации электроустановок номинальное напряжение определяет класс защитных средств: диэлектрические перчатки, ковры, изолирующие штанги и инструменты выбираются в зависимости от этого параметра. Например, для работы в сетях 380/220 В применяют перчатки класса 1, рассчитанные на 1000 В.
Номинальное напряжение влияет на допустимую длину кабельных линий с учетом падения напряжения и уровня электромагнитных помех. Ошибки в выборе оборудования, не соответствующего номинальному напряжению сети, приводят к пробоям изоляции, перегреву и поражению электрическим током.
В системах электроснабжения зданий номинальное напряжение (например, 400/230 В) определяет необходимость установки автоматических выключателей с соответствующей коммутационной способностью. Их неправильный подбор создает риск отказа отключения при коротком замыкании.
Для расчёта заземления и уравнивания потенциалов номинальное напряжение используется при выборе сопротивления защитного контура. Для сетей до 1 кВ это значение не должно превышать 4 Ом в нормальных условиях эксплуатации.
Как номинальное напряжение влияет на подбор автоматических выключателей
Номинальное напряжение автоматического выключателя должно соответствовать или превышать рабочее напряжение сети. При выборе выключателя для однофазной сети 230 В применяют аппараты с маркировкой 230/400 В. Для трёхфазных сетей 400 В используют устройства с указанием 400 В и выше.
Недопустимо применять выключатели с номинальным напряжением ниже сетевого – это приводит к снижению дугогасительной способности и повышенному риску пробоя изоляции. Например, установка выключателя 230 В в сеть 400 В приведёт к разрушению контактов при отключении тока короткого замыкания.
При расчётах для постоянного тока учитывают, что допустимая отключающая способность снижается по сравнению с переменным током. Например, выключатель на 250 В AC может иметь номинал всего 65 В DC на полюс. Для цепей постоянного тока выбирают специализированные модели с необходимой межконтактной изоляцией и временем гашения дуги.
В многофазных системах важно учитывать межфазное напряжение. Для сети 660 В требуется автомат с номиналом не менее 690 В. Применение устройств с недостаточным напряжением приводит к аварийной коммутации и термическому разрушению внутренних компонентов.
Выбор выключателя также зависит от класса напряжения оборудования. В низковольтных сетях (до 1000 В) применяют модульные и силовые автоматические выключатели с указанием напряжения 230/400 В, 400/690 В. В сетях среднего напряжения используются вакуумные и элегазовые выключатели, рассчитанные на 6, 10 или 35 кВ.
Корректное соотношение между номинальным напряжением сети и выключателя обеспечивает надёжность отключения, предотвращает пробой изоляции и повышает срок службы оборудования.
Почему важно учитывать номинальное напряжение при проектировании сетей
Номинальное напряжение определяет оптимальные параметры электрооборудования и кабельных линий, обеспечивая их безопасность и долговечность. При проектировании необходимо учитывать максимально допустимое напряжение, чтобы предотвратить перегрев и преждевременный износ изоляции.
Выбор сечений проводников напрямую зависит от номинального напряжения: при увеличении напряжения снижается токовая нагрузка на кабель, что позволяет использовать провода меньшего сечения без риска перегрева.
Правильное соответствие номинального напряжения оборудования и сети гарантирует стабильную работу защитных устройств – автоматических выключателей и предохранителей, которые рассчитаны на определённый диапазон напряжений.
Несоблюдение номинала приводит к повышенным потерям электроэнергии и увеличению рабочих температур, что снижает КПД системы и увеличивает эксплуатационные расходы.
При проектировании рекомендуется применять оборудование и материалы с запасом по номинальному напряжению не менее 10%, чтобы учесть пиковые колебания и возможные аварийные ситуации.
Учет номинального напряжения – обязательное условие для обеспечения технической надежности и экономической эффективности электроустановок.
Вопрос-ответ:
Что означает термин «номинальное напряжение» в электротехнике?
Номинальное напряжение — это установленное значение электрического напряжения, при котором устройство или электрическая сеть рассчитаны на нормальную работу. Оно служит ориентиром для проектирования, эксплуатации и проверки электрооборудования, указывая на максимально допустимый уровень напряжения без риска повреждений или ухудшения характеристик.
Почему важно соблюдать номинальное напряжение при эксплуатации электроустановок?
Соблюдение номинального напряжения необходимо для стабильной работы оборудования и предотвращения аварийных ситуаций. Если напряжение отклоняется от заданного значения, это может привести к перегреву, снижению срока службы компонентов, нарушению работы систем защиты или даже к поломке. Поэтому поддержание параметров в пределах номинала помогает обеспечить безопасность и надежность.
Как номинальное напряжение связано с техническими характеристиками электрических приборов?
Номинальное напряжение тесно связано с конструктивными и эксплуатационными особенностями устройств. Компоненты внутри прибора, такие как изоляция, трансформаторы, электронные схемы, разрабатываются с расчетом на конкретное напряжение. Если напряжение будет значительно выше или ниже номинального, это скажется на точности работы, эффективности и долговечности прибора.
Можно ли использовать оборудование с разным номинальным напряжением в одной электрической цепи?
В одной цепи желательно применять устройства с одинаковым номинальным напряжением, чтобы избежать несоответствий и повреждений. Если в цепи есть приборы с разными номиналами, требуется установка специальных преобразователей или стабилизаторов, чтобы обеспечить правильные параметры для каждого элемента и предотвратить аварии.
Как технические нормы регламентируют применение номинального напряжения в промышленности?

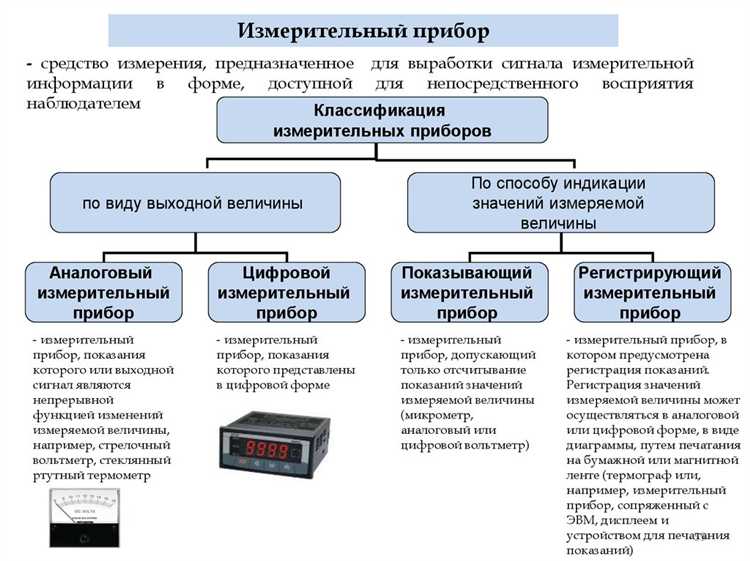

В технических стандартах четко прописаны требования к номинальному напряжению для различных типов оборудования и сетей. Эти нормы регламентируют диапазон допустимых отклонений, методы измерений и испытаний, а также правила маркировки изделий. Соблюдение данных правил помогает унифицировать процессы, повысить безопасность и облегчить обслуживание электроустановок.
Что означает понятие номинального напряжения в электротехнике?
Номинальное напряжение — это установленное стандартом или технической документацией значение напряжения, для которого рассчитано оборудование или электрическая сеть. Оно служит ориентиром для проектирования, эксплуатации и проверки электрических устройств, позволяя определить параметры безопасности и режим работы. На практике это значение помогает избежать повреждений техники и обеспечивает правильное функционирование системы при заданных условиях.
