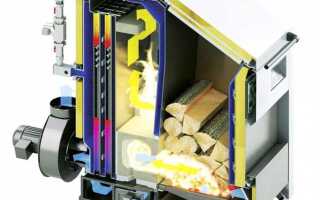

Самодельный котёл – это не попытка сэкономить на оборудовании, а возможность сконструировать систему под конкретные параметры помещения и топлива. Заводские модели часто не учитывают специфику нестандартных помещений, не адаптированы под определённые виды топлива или чересчур дороги при базовой функциональности. Самодельная конструкция позволяет учесть все эти нюансы.
Для дома площадью до 120 м² достаточно котла мощностью 12–15 кВт. Расчёт ведётся по формуле: 1 кВт тепловой мощности на 10 м² при стандартной теплоизоляции. Если утепление слабое или дом двухэтажный, мощность увеличивается на 20–30%. Основной материал – листовая сталь толщиной от 4 до 6 мм. Тонкие стенки быстро прогорают, толстые – перегружают систему и сложнее в обработке.

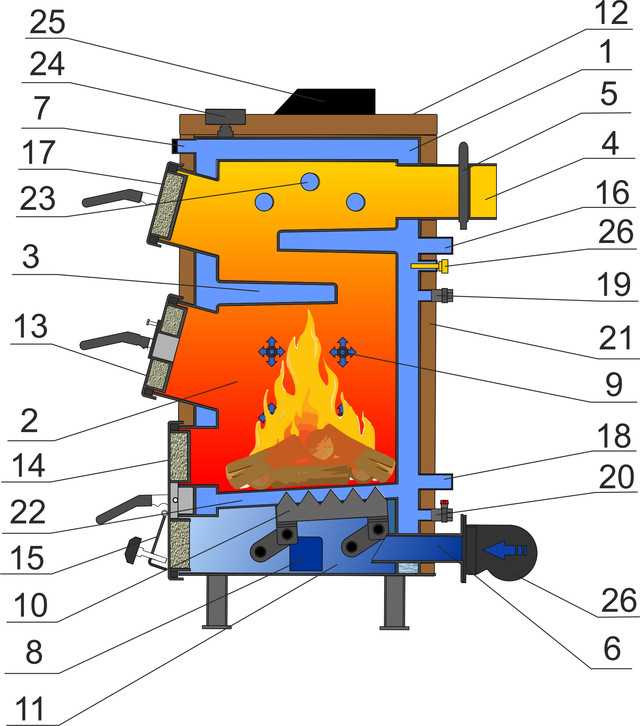

Оптимальная схема – одноконтурный котёл с верхней камерой сгорания и нижней водяной рубашкой. Такая конструкция проще в изготовлении и обеспечивает равномерный прогрев теплоносителя. Для обогрева можно использовать дрова, уголь или брикеты – выбор зависит от региона и наличия топлива. Универсальность топки достигается за счёт регулируемой подачи воздуха и съёмной колосниковой решётки.
Циркуляция теплоносителя осуществляется либо естественным способом (при перепаде высот), либо с помощью циркуляционного насоса. Второй вариант предпочтительнее для помещений с несколькими контурами отопления. Обязательный элемент – предохранительный клапан и расширительный бак: без них система не безопасна даже при правильной сборке.
Выбор типа котла: водяной, паровой или воздушный
При сборке самодельного котла необходимо заранее определить тип теплоносителя. Это влияет на конструкцию, материалы и безопасность всей системы. Основные варианты – водяной, паровой и воздушный котлы.
Водяной котел – наиболее распространённый вариант для отопления жилых помещений. В качестве теплоносителя используется вода, циркулирующая по трубам и радиаторам. Оптимальная температура – до 90 °C, давление – не выше 2 атм. Преимущество – простота конструкции, широкий выбор материалов: сталь 3, нержавейка, трубы диаметром 57–76 мм. Требуется установка расширительного бака, группы безопасности и циркуляционного насоса, если не используется естественная циркуляция.
Паровой котел генерирует насыщенный пар с температурой выше 100 °C. Давление – от 1,5 до 4 атм. Для самодельной системы это крайне сложный и потенциально опасный вариант. Требуются герметичные швы, стальные трубы с толщиной стенки не менее 4 мм, манометр, предохранительный клапан и опыт сварки высокого качества. Паровые системы оправданы только в случае отопления производственных помещений или при наличии отработанного пара.
Воздушный котел нагревает воздух, который распределяется по дому через каналы. Конструкция проще, но эффективность ниже. Требуется вентилятор, чтобы обеспечить движение воздуха, и теплообменник с большой поверхностью. Из-за невысокой теплоёмкости воздуха система быстро остывает. Подходит для помещений до 100 м² при отсутствии водяной разводки или риска замерзания воды.
Для частного дома с площадью 100–200 м², стабильным источником топлива и возможностью обвязки – оптимален водяной котел. Паровые системы требуют повышенных мер безопасности, а воздушные – редкое решение для автономного отопления.
Подбор материалов для корпуса и теплообменника
Для корпуса котла оптимально использовать листовую углеродистую сталь толщиной от 4 до 6 мм. Сталь марки Ст3 – распространённый и недорогой вариант, устойчивый к тепловым деформациям при температуре до 400 °C. Тоньше 4 мм применять нецелесообразно: возможна деформация стенок при нагреве. Толщина свыше 6 мм приводит к избыточному весу без значительного прироста ресурса.
При использовании твердого топлива (уголь, дрова) корпус подвергается абразивному износу и термическим ударам. В таких условиях лучше выбирать котловую сталь 09Г2С – она имеет повышенную прочность и стойкость к трещинообразованию.
Теплообменник работает в наиболее нагруженной зоне. Здесь критичны теплопроводность, жаростойкость и устойчивость к конденсату. Наиболее практичное решение – бесшовные стальные трубы диаметром 32–50 мм, толщиной стенки 3,5–4 мм. Используются трубы марок 20 или 10, допускающие работу при температуре до 450 °C. Эти стали хорошо свариваются и выдерживают перепады давления без микротрещин.
Для котлов с водяной рубашкой нежелательно применять нержавеющую сталь без необходимости. Несмотря на коррозионную стойкость, она имеет худшую теплопроводность и сложнее в сварке. Применение оправдано только в случае постоянной работы в режиме низких температур с конденсацией на стенках.
Важно обеспечить идентичность материалов в местах сварки – разные марки стали дают разное тепловое расширение, что приводит к трещинам и нарушению герметичности. В одном узле – только однородный металл.

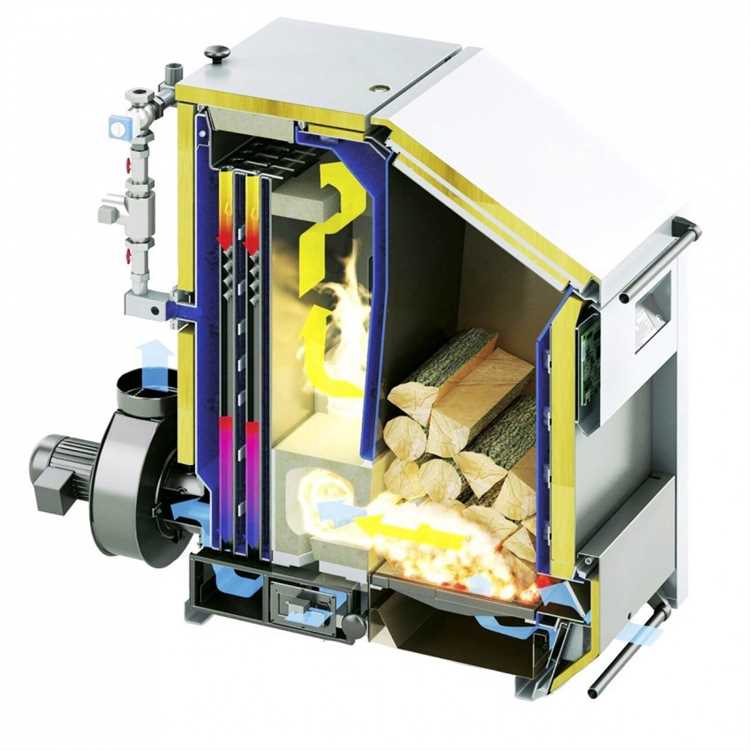

Сборка топочной камеры и организация подачи воздуха

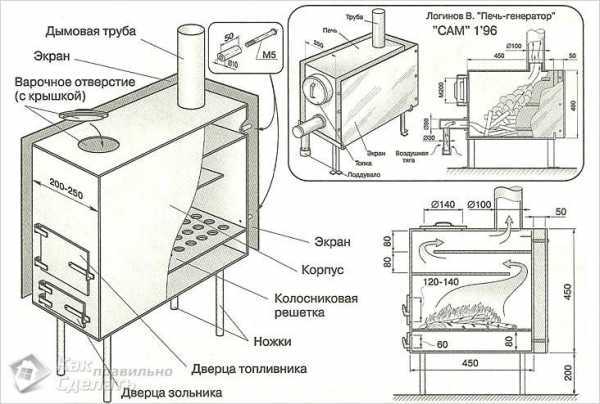

Топочную камеру изготавливают из листовой стали толщиной не менее 5 мм. Для дровяных котлов подойдут размеры камеры 400×400×500 мм. Стенки усиливаются уголками или ребрами жесткости с шагом 150–200 мм, особенно по бокам и в верхней части, где воздействие температуры максимальное.
Внутренняя облицовка выполняется шамотным кирпичом или плитами вермикулита для снижения температурной нагрузки на металл. Облицовку крепят на жаростойкий раствор, оставляя компенсационный зазор 5–10 мм между кирпичом и стенками корпуса.
Колосниковая решетка из чугуна или стального прутка устанавливается на высоте 100–150 мм от дна. Под ней размещается зольник глубиной не менее 100 мм, с доступом через отдельную дверцу.
Подача воздуха делится на первичный и вторичный контуры:
- Первичный воздух подается под колосник. Канал должен иметь регулируемую заслонку или дверцу. Размер поддувала выбирается из расчета 1 см² на 1 кВт мощности.
- Вторичный воздух направляют над топкой для дожига газов. Это может быть ряд отверстий диаметром 6–8 мм, просверленных вдоль задней стенки на высоте 100–150 мм от колосника. Для регулировки устанавливаются подвижные заслонки.
Для принудительной подачи воздуха можно использовать вентилятор с регулятором оборотов. Располагается он на входе в первичный контур, перед поддувалом. Следует предусмотреть обратный клапан для предотвращения обратной тяги при выключении вентилятора.
Особое внимание – герметичности дверец. Притворы уплотняются базальтовым шнуром или жаростойким уплотнителем. Петли и запоры подбираются с запасом по прочности и термостойкости. При необходимости дверцы дополнительно обвариваются уголком с притиркой по месту.
Изготовление теплообменника и схема циркуляции теплоносителя
Для самодельного котла оптимален теплообменник из стальных труб толщиной стенки не менее 3 мм. Диаметр – 40–50 мм для основной магистрали и 20–25 мм для обратки. Такой выбор обеспечивает достаточную площадь теплообмена и устойчивость к температурным деформациям.

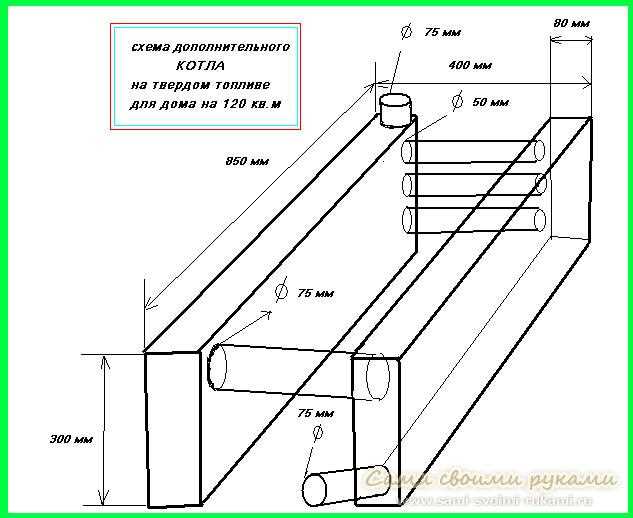

Теплообменник изготавливается в виде змеевика или рубашки, обвариваемой вокруг топочной камеры. В первом случае трубы сгибаются в несколько витков с зазором 10–15 мм между ними и свариваются торцами в подающую и обратную линии. Во втором – вокруг камеры формируется кожух, через который циркулирует теплоноситель.
При использовании змеевика важно предусмотреть уклон 3–5° для свободного выхода воздуха и стабильной циркуляции. Все сварные швы проходят обязательную проверку на герметичность – обычно воду подают под давлением 2–3 атм и проверяют на течи в течение 12 часов.
Схема циркуляции зависит от выбранного типа: гравитационная или с насосом. В гравитационной системе котёл размещается ниже уровня радиаторов. Трубы укладываются с постоянным уклоном 10 мм на метр, что обеспечивает естественное движение теплоносителя. Обратка подключается снизу теплообменника, подача – сверху.
В системе с насосом допускается горизонтальная прокладка труб, но обязательно наличие байпаса с обратным клапаном. Насос устанавливается на обратке, до входа в котёл, чтобы снизить термическую нагрузку и увеличить срок службы.
Во всех вариантах требуется расширительный бак: открытого типа – для гравитации, закрытого – при использовании насоса. Запорная арматура и воздухоотводчики обязательны на высоких точках системы. Диаметр магистралей подбирается из расчёта не менее 25 мм для гравитации и 20 мм для принудительной циркуляции.
Установка системы регулировки температуры и безопасности
Для эффективной и безопасной работы самодельного котла необходимо установить термостат с диапазоном регулировки от 40 до 90 °C. Оптимально применять механический или электронный термостат с контактами на 16 А, рассчитанными на напряжение 220 В, чтобы управлять циркуляционным насосом и топочным вентилятором.
Температурный датчик размещают на выходе теплоносителя из котла, чтобы максимально точно контролировать нагрев. Для повышения надежности системы рекомендуют использовать два независимых датчика: основной для регулировки и аварийный для отключения котла при перегреве выше 95 °C.
В качестве аварийного элемента безопасности устанавливается термовыключатель с температурой срабатывания 95–100 °C. Его контакты должны быть включены в цепь питания нагревательного элемента или поджига, что позволяет автоматически отключить подачу топлива или электроэнергии при критическом перегреве.
Дополнительно обязательна установка предохранительного клапана с открытием при избыточном давлении свыше 2 бар, если система закрытого типа. Это предотвратит разрыв труб и повреждение котла при аварийных ситуациях.
Для точной регулировки температуры и предупреждения накопления конденсата стоит предусмотреть циркуляционный насос с переменной скоростью, управляемый термостатом. Такой подход минимизирует теплопотери и продлевает срок службы оборудования.
Монтаж всех элементов необходимо выполнить с соблюдением электробезопасности, используя проводку с сечением не менее 1,5 мм² и обязательным заземлением. Контроль работы системы рекомендуют вести через цифровой дисплей или аналоговый индикатор температуры.

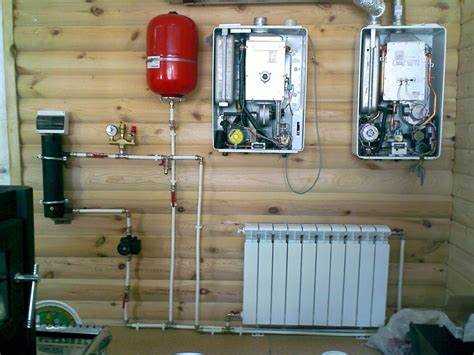

Подключение к системе отопления и первый запуск
Перед подключением котла убедитесь, что система отопления очищена от загрязнений и воздушных пробок. Для этого слейте воду из труб и промойте контур специальными средствами или простой водой под давлением.
Подключение выполняйте, соблюдая направление циркуляции теплоносителя: подача должна идти на верхний патрубок котла, обратка – на нижний. Используйте стальные или медные трубы диаметром не менее 25 мм для основного контура. Все соединения герметизируйте уплотнительной лентой ФУМ или льном с пастой, чтобы избежать протечек.
Для защиты системы установите обратный клапан и предохранительный клапан давления с настройкой на 2,5–3 бар. Рекомендуется монтировать расширительный бак объемом 8–12 литров в зависимости от объема теплоносителя.
После завершения монтажа заполните систему водой, удалите воздух через воздухоотводчики на радиаторах и на верхней точке контура. Проверьте герметичность соединений под давлением 1,5–2 бар.
Для первого запуска котла откройте подачу топлива, включите циркуляционный насос и установите минимальный режим горения. Следите за показаниями термометра и манометра, давление должно оставаться стабильным. В течение первых 2 часов контролируйте температуру воды, не допуская перегрева свыше 90 °C.
После стабилизации параметров отопления можно увеличить мощность котла до расчетной. Важно регулярно проверять работу предохранительных устройств и отсутствие вибраций или посторонних шумов в системе.
Вопрос-ответ:
Какие материалы нужны для сборки котла своими руками?
Для изготовления домашнего котла обычно используют стальные листы толщиной от 3 до 6 мм, которые выдерживают высокое давление и температуру. Также потребуются трубы для подачи и отвода теплоносителя, арматура для регулировки и контроля, а также сварочный аппарат для соединения деталей. Для дополнительной теплоизоляции используют минеральную вату или аналогичные материалы.
Как правильно рассчитать размеры и мощность самодельного котла для частного дома?
Размер и мощность котла зависят от площади помещения и теплоизоляционных характеристик дома. Для примерного расчёта можно использовать формулу: 1 кВт мощности на 10 квадратных метров при нормальной теплоизоляции. Далее стоит учитывать дополнительные факторы — количество окон, высоту потолков, климат региона. Точные расчёты требуют замера теплопотерь здания и подбора котла с небольшим запасом по мощности, чтобы обеспечить стабильный и равномерный нагрев.
Какие меры безопасности нужно соблюдать при сборке и эксплуатации самодельного котла?
При работе с котлом важно соблюдать строгие меры безопасности. Во-первых, все сварочные соединения должны быть качественными, без трещин и дыр. Во-вторых, котел необходимо оборудовать предохранительным клапаном и манометром для контроля давления. Также рекомендуется установить автоматическую систему отключения при перегреве. При эксплуатации нужно регулярно проверять состояние труб и соединений, а также обеспечивать хорошую вентиляцию в помещении, где установлен котел.
Можно ли использовать обычные трубы и детали из строительного магазина для сборки котла?
Некоторые детали действительно можно приобрести в строительных магазинах, но важно, чтобы трубы и фитинги соответствовали требованиям к температуре и давлению, которые будут в системе отопления. Обычные водопроводные трубы, например, могут не выдержать нагрузку и деформироваться. Лучше использовать трубы из стали или меди, предназначенные для отопительных систем, и специальные фитинги, рассчитанные на высокие температуры и давление.
Как провести тестирование самодельного котла перед его постоянной эксплуатацией?
После сборки котла следует провести гидравлическое испытание — заполнить систему водой и создать давление выше рабочего примерно на 20-30%, чтобы выявить возможные протечки и слабые места. Затем нужно проверить работу предохранительных клапанов и терморегуляторов. После успешного тестирования котел можно подключать к системе отопления и постепенно выводить на рабочий режим, внимательно следя за показаниями манометра и температурой. Все проверки лучше проводить при участии специалиста или под его контролем.
Какие материалы лучше использовать для изготовления корпуса самодельного котла, чтобы обеспечить надежность и долговечность?
Для корпуса котла рекомендуется применять сталь толщиной от 4 до 6 мм, так как этот материал хорошо выдерживает давление и высокую температуру, не деформируется и служит долго. Чаще всего используют углеродистую сталь марок Ст3 или аналогичные, доступные на строительных рынках. Важно избегать слишком тонкого металла, чтобы избежать прогорания и появления трещин. Кроме того, следует обратить внимание на сварные швы: они должны быть прочными и герметичными, чтобы предотвратить утечки. При выборе металла стоит также учитывать доступность и цену, чтобы не переплачивать, но при этом получить надежное изделие.
Как правильно организовать систему подачи воздуха и отвода продуктов сгорания в самодельном котле, чтобы обеспечить безопасность и хороший КПД?
Организация подачи воздуха и отвода дыма играет ключевую роль в работе котла. Для подачи воздуха используют регулируемый вентиль или заслонку, которая позволяет контролировать интенсивность горения. Воздух обычно подается снизу топки, чтобы обеспечить лучшее горение топлива. Для отвода продуктов сгорания необходим дымоход с минимальной длиной не менее 3 метров и диаметром, соответствующим мощности котла. Дымоход должен иметь теплоизоляцию, чтобы избежать образования конденсата и обеспечить правильную тягу. Важно проверить герметичность всех соединений, чтобы дым не попадал в помещение. Наличие тяги можно проверить с помощью дымового теста или простого зажигания бумаги у входа в дымоход. При правильной настройке системы КПД котла повышается, а расход топлива снижается.
