Самолёты из пенопласта ценятся за минимальный вес, простоту обработки и устойчивость к падениям. Чтобы модель не только летала, но и выдерживала нагрузки, необходимо правильно выбрать материал и соблюсти ключевые технические параметры при сборке. Оптимальная плотность пенопласта для авиамоделей – 25–35 кг/м³. Такой материал сохраняет жёсткость при изгибах и не крошится при нарезке.
Для каркаса применяется углепластиковый пруток диаметром 2–3 мм или бамбуковые шпажки, в зависимости от масштаба модели. Усиление крыла по центру и продольные направляющие фюзеляжа делают конструкцию прочнее без значительного увеличения массы. Склейка элементов выполняется на полиуретановый клей или термопистолет с низкой температурой плавления, чтобы избежать деформации пенопласта.
Форма крыла влияет на поведение самолёта в воздухе. Для устойчивого планирования используется прямое крыло с лёгким V-образным изгибом. Угол атаки – 2–3 градуса относительно продольной оси. Размеры выбираются из расчёта удлинения не менее 6:1 и площади крыла от 12 до 20 дм² при массе до 500 граммов. Размах – в пределах 80–120 см для сохранения управляемости и манёвренности.
Выбор подходящего пенопласта по плотности и структуре
Для постройки прочного и лёгкого самолёта критически важна плотность пенопласта. Оптимальный диапазон – от 20 до 35 кг/м³. Менее плотные сорта (до 15 кг/м³) недостаточно устойчивы к нагрузкам, быстро крошатся при изгибе и не держат крепёж. Пенопласт выше 40 кг/м³ существенно утяжеляет конструкцию, ухудшая лётные характеристики.
Экструзионный пенополистирол (XPS) предпочтительнее: он имеет закрытую ячеистую структуру, что придаёт ему однородность, высокую прочность на сжатие и стабильность при резке. Например, популярный материал «Техноплекс» плотностью 30 кг/м³ легко обрабатывается терморезаком, не пылит, сохраняет форму при склейке и обладает низким влагопоглощением.
Избегайте пенопласта с крупными разнокалиберными порами – он плохо держит форму, легко повреждается при механическом воздействии. Материал с равномерной, мелкопористой структурой обеспечивает стабильную геометрию деталей, особенно при фрезеровке или точной резке по шаблону.
Для несущих частей, таких как лонжероны и фюзеляж, подойдёт XPS плотностью 30–35 кг/м³. Для обшивки крыльев или легких декоративных элементов – допускается использование материала плотностью 20–25 кг/м³. Важно соблюдать баланс между прочностью и массой, особенно в носовой части и в зоне крепления мотора, где возникают концентрированные нагрузки.
Подготовка чертежей и шаблонов для нарезки деталей
Перед началом резки пенопласта необходимо создать точные чертежи всех элементов конструкции. Используйте программы вроде SolidWorks, Fusion 360 или бесплатный SketchUp. Для простых моделей подойдёт и Inkscape – он позволяет рисовать векторные контуры, пригодные для печати в масштабе 1:1.
Обязательно учитывайте толщину пенопласта – стандартные листы имеют 3, 5 и 10 мм. Например, при проектировании крыла из пенопласта 5 мм, предусмотрите внутренние вырезы под углеродные прутки жёсткости (обычно 3×1 мм или круглые 3 мм). Для фюзеляжа часто используется комбинация 5 и 10 мм с двойным усилением в местах крепления крыла и шасси.
Чертежи располагайте так, чтобы при нарезке было минимум отходов. Контуры лучше группировать по толщине листов. Не включайте в шаблоны сгибы и криволинейные изгибы – их выполняют отдельно с помощью горячего инструмента.
После подготовки чертежей, распечатайте их в натуральную величину. Для этого в программе установите масштаб 1:1 и включите разметку листов A4 или A3. Распечатанные шаблоны приклеиваются на пенопласт с помощью малярного скотча или клея-карандаша, который легко удаляется без повреждений поверхности.
При необходимости изготовьте шаблоны из картона – это удобно для повторной резки. Особенно важно для серийного изготовления крыльев, оперения и элементов обшивки фюзеляжа. Точные шаблоны минимизируют перекосы и упрощают дальнейшую сборку.
Инструменты для точной и чистой резки пенопласта
Для получения ровных кромок и точного соответствия деталей чертежу необходимо использовать специализированные инструменты. Канцелярский нож с сегментированным лезвием подходит только для грубой резки: он оставляет заусенцы и легко отклоняется от линии. Для чистовой обработки лучше применять терморезак – устройство с нагреваемой нихромовой нитью. Толщина нити 0,2–0,4 мм позволяет выполнять криволинейные разрезы с минимальной потерей материала.
Для вырезания сложных контуров рекомендуется использовать лобзик с мелким зубом, предварительно усилив пенопласт подложкой из ДВП. Это предотвратит крошение на выходе пилы. При необходимости прямых и длинных срезов применяется струна на жёсткой раме. Оптимальное напряжение нити – 1–1,5 кг, температура – 250–300 °C. Нагрев обеспечивается трансформатором мощностью не менее 30 Вт с плавной регулировкой напряжения.
При серийной резке одинаковых элементов желательно использовать самодельный или фабричный ЧПУ-терморезак. Он обеспечивает точность до 0,5 мм и сохраняет геометрию деталей. Для разметки предпочтительно использовать механический циркуль с тонкой иглой и угольник с миллиметровой шкалой. Следы карандаша на поверхности пенопласта со временем трудно удалить, особенно после нагрева.
Склеивание элементов фюзеляжа и крыльев без деформаций
Для получения прочного соединения без перекосов необходимо соблюдать последовательность и учитывать особенности пенопласта. Использование неподходящего клея или неравномерное давление приводит к изгибам и нарушению геометрии модели.
- Используйте клей на основе полиуретана или специализированный контактный клей для пеноматериалов. Избегайте суперклея (цианоакрилата) – он разъедает пенопласт.
- Перед склеиванием обезжирьте контактные поверхности изопропиловым спиртом. Остатки пыли или масла препятствуют равномерному схватыванию.
- Наносите клей тонким слоем на обе поверхности. Избыток клея образует неровности и вызывает локальное разбухание пенопласта.
- После соединения элементов зафиксируйте их при помощи плоской поверхности и равномерного груза. Не применяйте точечное давление – это приведёт к вмятинам.
- Если используется клей, требующий выдержки, соедините детали после 5–10 минут выдержки на воздухе. Это снижает риск смещения и улучшает адгезию.
Особое внимание требуется при приклеивании крыльев к фюзеляжу:
- Установите временные направляющие (например, тонкие деревянные штифты), чтобы исключить перекос крыла относительно продольной оси.
- Поддерживайте модель в горизонтальном положении до полного высыхания клея. Любой наклон вызывает несимметричное схватывание.
- При необходимости корректируйте положение деталей в течение первых 2–3 минут, пока клей не начал схватываться.
При соблюдении этих условий удаётся получить лёгкое, прочное соединение без внутренних напряжений и геометрических искажений, что критично для стабильного полёта модели.
Укрепление конструкции карбоновыми прутками и реечными вставками
Для повышения жёсткости и снижения веса конструкции пенопластового самолёта применяют карбоновые прутки диаметром 1–3 мм. Они устанавливаются вдоль крыла, стабилизатора и фюзеляжа, предотвращая изгиб и кручение при нагрузках. Важно встраивать прутки в предварительно прорезанные канавки, заливая их полиуретановым клеем или цианоакрилатом с содой для фиксации и равномерного распределения усилий.
Для продольного усиления фюзеляжа рекомендуется использовать реечные вставки из бальзы или липы толщиной 3–5 мм. Их размещают по краям корпуса, а также в местах крепления крыла и шасси. Это предотвращает расслоение пенопласта и повышает устойчивость к ударам при жёстких посадках. Рейки приклеиваются с лёгким вдавливанием в материал, обеспечивая плотный контакт и распределение нагрузки.
Карбоновые элементы следует размещать в форме замкнутых контуров (например, по периметру крыла), чтобы усиление работало не только на изгиб, но и на скручивание. При монтаже избегайте избыточного натяжения – это может привести к деформации крыла. Оптимальное количество армирующих элементов – 2–3 вдоль каждой плоскости, с равномерным интервалом.
Дополнительная фиксация усилений возможна с помощью термоклея точечно, особенно в местах сопряжения элементов. После монтажа всех вставок обязательно проверяйте симметрию конструкции: даже незначительный перекос может существенно повлиять на управляемость и устойчивость модели в полёте.

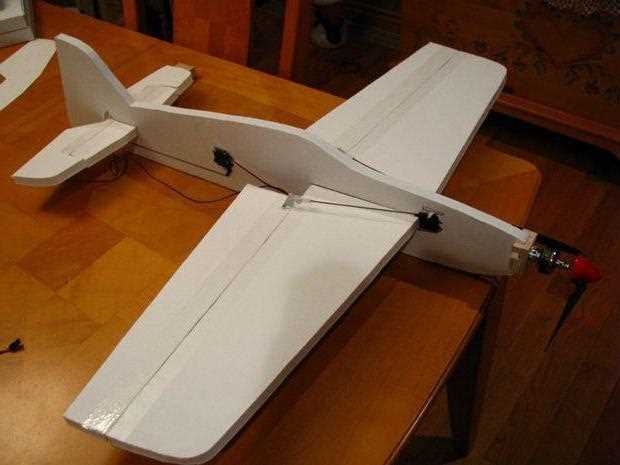

Монтаж сервоприводов, мотора и приёмника с учётом веса
Для минимизации веса и сохранения баланса самолёта из пенопласта, сервоприводы следует выбирать с усилием не выше 2-3 кг·см и весом менее 15 граммов. Размещайте их максимально близко к центру тяжести модели, чтобы снизить инерционные нагрузки и обеспечить точность управления.
Мотор подбирайте на основе тяги 100-120 г для моделей весом до 300 г. Легкие бесщеточные моторы класса 1806–2204 обеспечивают необходимую производительность при весе около 40-50 г. Крепите мотор на усиленную платформу из тонкого карбона или фанеры толщиной 1,5 мм, чтобы избежать деформаций и сохранить жесткость конструкции.
Приёмник и регулятор устанавливайте в зоне, защищённой от вибраций, предпочтительно на виброизолирующих подложках весом до 5 г. Обязательно разместите аккумулятор так, чтобы сместить центр тяжести на 20-25% длины крыла от носка. Фиксация компонентов должна быть прочной, но лёгкой, с применением двухстороннего скотча весом не более 2 г и минимальным количеством хомутов.
Суммарный вес сервоприводов, мотора и электроники должен не превышать 25-30% от общего веса модели. Перед окончательной сборкой рекомендуется проверить баланс по высоте и продольной оси с установленным оборудованием, корректируя положение элементов для стабильного полёта и управляемости.
Покраска и защита поверхности от влаги и ультрафиолета
Пенопласт сильно впитывает влагу и подвержен разрушению от ультрафиолетового излучения, поэтому его покрытие требует специальных материалов. Для защиты от влаги рекомендуется использовать акриловые грунтовки глубокого проникновения, которые создают адгезионный слой без образования плёнки, позволяя поверхности «дышать» и предотвращая набухание.
Для окрашивания выбирайте водно-дисперсионные акриловые краски на силиконовой или полиуретановой основе – они устойчивы к ультрафиолету и сохраняют эластичность, предотвращая трещины и отслаивание. Толщина слоя краски должна быть не менее 150 микрон для эффективной защиты.
Наносите краску минимум в два слоя с промежуточной сушкой 2–4 часа. Для дополнительной гидроизоляции после покраски полезно покрыть модель прозрачным полиуретановым лаком с УФ-фильтром, обеспечивающим стойкость покрытия до 3 лет при эксплуатации на открытом воздухе.
Избегайте использования растворителей и эмалей на основе ксилола или уайт-спирита – они разрушают пенопласт и снижают прочность конструкции. Работы проводят при температуре от +15 до +25 °C и относительной влажности воздуха ниже 70%, чтобы предотвратить образование пузырей и неровностей на поверхности.
Балансировка самолёта и проверка центровки перед запуском
Правильная центровка – ключ к стабильному полёту самолёта из пенопласта. Центр тяжести (ЦТ) должен находиться в пределах 20-30% от хорды крыла, считая от носка крыла.
Для проверки и настройки баланса выполните следующие шаги:
- Определите длину хорды крыла – расстояние от передней кромки до задней.
- Отмерьте 20-30% этой длины от носка крыла и отметьте точку на фюзеляже.
- Подвесьте самолёт на этой точке, используя нитку или узкую опору.
- Если нос самолёта опускается, добавьте груз в хвостовую часть (например, тонкие металлические шайбы или грузики).
- Если хвост опускается, сдвиньте аккумулятор, приёмник или другие компоненты вперёд.
Обратите внимание:
- Избыточный груз ухудшит аэродинамику и увеличит массу, снижая время полёта.
- Для точной балансировки используйте цифровые весы с точностью до 0,1 г.
- Проверяйте баланс после каждого изменения конструкции или установки оборудования.
Перед запуском дополнительно проверьте стабилизатор по горизонтали: он должен быть строго параллелен линии крыла. Несоосность вызывает самопроизвольные повороты и нестабильность.
Вопрос-ответ:
Как правильно выбрать пенопласт для изготовления лёгкого и прочного самолёта?
Для создания модели лучше всего использовать пенопласт с мелкозернистой структурой и плотностью около 20–30 кг/м³. Такой материал достаточно лёгкий, но при этом обладает достаточной прочностью для сборки и эксплуатации модели. Пенопласт с высокой плотностью будет слишком тяжёлым, а слишком мягкий быстро деформируется. Рекомендуется выбирать листы без трещин и повреждений, чтобы обеспечить долговечность конструкции.
Какие методы скрепления деталей из пенопласта обеспечивают надёжность конструкции?
Для скрепления деталей лучше использовать клей на основе полиуретана или специальные клеи для пенопласта, которые не растворяют материал. Также можно применять термоклей с аккуратным нанесением, чтобы избежать деформации. Дополнительно можно укрепить соединения тонкими вставками из дерева или пластика, что повысит жёсткость. Важно не использовать стандартные секундные клеи на основе цианакрилата — они разрушают пенопласт.
Как сделать каркас самолёта из пенопласта более устойчивым к механическим нагрузкам?
Чтобы повысить прочность, стоит добавить каркас из лёгких материалов — например, тонких деревянных реек или углепластиковых стержней. Они распределят нагрузку и снизят риск поломки при падениях или ударах. Кроме того, можно покрыть пенопластовую основу тонким слоем эпоксидной смолы, что создаст защитную оболочку и сделает поверхность более жёсткой.
Какие инструменты и приспособления лучше использовать для точной и аккуратной работы с пенопластом?
Для резки рекомендуется применять острые ножи с тонким лезвием, канцелярские ножи или горячие ножи (термопилки), которые позволяют делать ровные и чистые срезы. Для шлифовки подойдут мелкозернистые наждачные бумаги и специальные шлифовальные губки. Важно работать аккуратно, чтобы не разрушить структуру материала, а также использовать защитные маски и очки для безопасности.
Как сделать самолёт из пенопласта лёгким, но при этом устойчивым к ветру и полётам на открытом воздухе?
Лёгкость достигается выбором правильного пенопласта и минимизацией веса каркаса. Для устойчивости стоит сбалансировать модель, разместив центры тяжести так, чтобы она не заваливалась в полёте. Можно использовать стабилизаторы и рулевые поверхности из тонких пластиковых листов или лёгкого дерева. Дополнительно стоит покрыть модель аэрозольной краской или лаком, чтобы защитить от влаги и ветра, сохранив при этом небольшой вес.
Какие материалы и инструменты нужны для изготовления прочного и лёгкого самолёта из пенопласта?
Для создания такого самолёта понадобится лист пенопласта подходящей плотности, острый нож или канцелярский резак для точной резки, шлифовальная бумага средней зернистости для обработки краёв, а также лёгкий клей, который хорошо держит пенопласт (например, ПВА или специальные клеи для пеноматериалов). Кроме того, полезно иметь маркер для разметки деталей и лёгкие деревянные палочки или пластиковые стержни для усиления конструкции и создания каркаса.
Какие приёмы помогут сделать модель самолёта из пенопласта одновременно лёгкой и прочной?
Для прочности важно правильно распределить нагрузку в конструкции. Лучше сделать внутренний каркас из тонких реек или пластиковых трубок, которые закрепить внутри пенопластовых деталей. Резать детали с учётом аэродинамики и формы крыльев помогает снизить сопротивление воздуха. Обработка кромок шлифовальной бумагой уменьшит риск сколов и трещин. Для укрепления можно покрыть поверхность самолёта тонким слоем легкой ткани, пропитанной клеем — это повысит жёсткость без значительного увеличения веса. Также стоит избегать слишком толстых частей — оптимальная толщина позволяет сохранить лёгкость и обеспечить необходимую жёсткость.
